Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

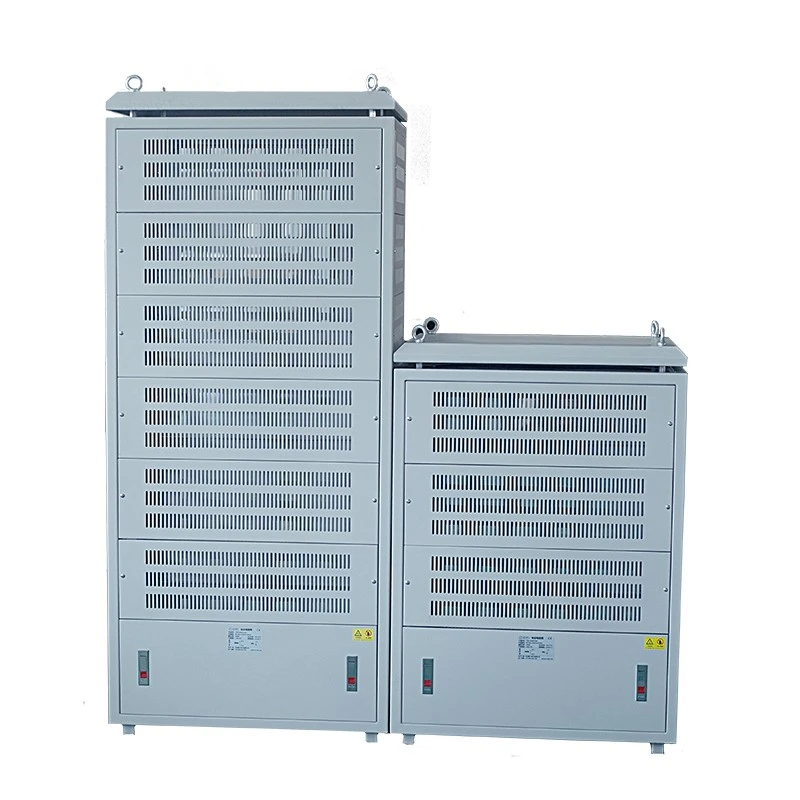

Szafa z rezystorami rurowymi Dufew Electric została zaprojektowana, aby sprostać tym wyzwaniom poprzez zastosowanie uszczelnionych elementów rezystorów rurowych ze stali nierdzewnej jako głównych elementów grzewczych.
Drut oporowy jest precyzyjnie nawinięty wewnątrz rurki ze stali nierdzewnej i wypełniony materiałem izolacyjnym z tlenku magnezu o dużej gęstości, tworząc szczelną strukturę grzewczą z:
- Lepsza ochrona środowiska
- Zwiększona wytrzymałość mechaniczna
- Stabilna wydajność rezystancji
- Równomierny rozkład ciepła
Wiele rurowych elementów rezystorowych jest połączonych w warstwy rezystorów za pomocą przewodzących struktur ze stali nierdzewnej, podczas gdy miedziane szyny zbiorcze łączą każdą warstwę, tworząc kompletny system rezystorów dużej mocy.
Szafka obsługuje:
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3% / ±5% / ±10% |
Dufew Electric zapewnia niestandardowe konfiguracje zgodnie z:
- Wymagania dotyczące zasilania
- Wartość rezystancji
- Poziom napięcia
- Środowisko instalacyjne
- Wymagania dotyczące chłodzenia
- Wymiary szafki
Tradycyjne elementy z rezystorem otwartym mogą podczas długotrwałej pracy być narażone na działanie wilgoci, kurzu i środowiska korozyjnego.
Elementy rezystorów rurowych Dufew wykorzystują uszczelnioną konstrukcję rurową ze stali nierdzewnej, aby chronić wewnętrzne przewody oporowe przed narażeniem na czynniki środowiskowe.
Wypełnienie izolacyjne tlenkiem magnezu zapewnia:
- Izolacja elektryczna
- Efektywne przewodzenie ciepła
- Stabilny transfer ciepła
- Zmniejszony wpływ wilgoci
W porównaniu z odsłoniętymi konstrukcjami rezystorowymi, rezystory rurowe zapewniają lepszą niezawodność w przypadku:
- Sprzęt zewnętrzny
- Zastosowania przybrzeżne
- Ciężkie systemy przemysłowe
- Środowiska o dużym zapyleniu
| Element porównawczy | Szafka z rezystorem rurowym | Konwencjonalna struktura rezystora |
|---|---|---|
| Ochrona Środowiska | Uszczelniona rura ze stali nierdzewnej chroni elementy wewnętrzne | Bardziej wrażliwy na wilgoć, kurz i zanieczyszczenia |
| Wytrzymałość mechaniczna | Wytrzymała metalowa konstrukcja rurowa odporna na wibracje | Niższa ochrona przed uderzeniami mechanicznymi |
| Przenikanie ciepła | Jednolite przewodzenie ciepła przez strukturę rurową | Większe ryzyko nierównomiernego nagrzewania |
| Stabilność usług | Nadaje się do ciągłej pracy przemysłowej | Na wydajność większy wpływ ma środowisko |
| Typowe zastosowania | Porty, górnictwo, zakłady chemiczne, sprzęt ciężki | Ogólne zastosowania wewnętrzne |
W zastosowaniach wymagających stabilnej pracy w trudnych warunkach technologia rezystorów rurowych zapewnia bardziej niezawodne rozwiązanie.
| Wymóg | Zalecana konfiguracja |
|---|---|
| Instalacja zewnętrzna | Uszczelniony rezystor rurowy o zwiększonej konstrukcji zabezpieczającej |
| Środowisko o dużej wilgotności | Element rurowy ze stali nierdzewnej o konstrukcji odpornej na wilgoć |
| Ciężki sprzęt wibracyjny | Wzmocniona konstrukcja szafy i zabezpieczenie mechaniczne |
| Ciągła praca | Zoptymalizowany przepływ powietrza i konstrukcja zarządzania temperaturą |
| Dostosowane wymagania dotyczące rezystancji | Wiele kombinacji rezystorów rurowych |
Ciężki sprzęt przemysłowy, w tym dźwigi, systemy górnicze i duże układy napędowe, często działają w warunkach ciągłych wibracji i naprężeń mechanicznych. Elementy rezystorów rurowych Dufew zostały zaprojektowane z rurową konstrukcją ze stali nierdzewnej, zintegrowanymi uszczelnionymi konstrukcjami i silną ochroną mechaniczną, aby poprawić trwałość w wymagających środowiskach.
Ta solidna konstrukcja pomaga ograniczyć awarie spowodowane wibracjami sprzętu, uderzeniami mechanicznymi i naprężeniami transportowymi, dzięki czemu nadaje się do zastosowań, w których wymagana jest długa żywotność i niezawodność działania.
Nierównomierny rozkład temperatury może przyspieszyć starzenie się rezystora i wpłynąć na stabilność rezystancji podczas długotrwałej pracy. Konstrukcja rezystora rurowego poprawia wydajność cieplną dzięki metalowym rurkom o wysokiej przewodności cieplnej, materiałom przenoszącym ciepło z tlenku magnezu i zoptymalizowanemu układowi przepływu powietrza.
Wewnątrz szafy każda warstwa rezystorów została zaprojektowana z niezależną przestrzenią przepływu powietrza, aby zmniejszyć akumulację ciepła i uzyskać bardziej równomierny rozkład temperatury, pomagając utrzymać stabilne wartości rezystancji podczas ciągłej pracy.
Szafka z rezystorami rurowymi Dufew wykorzystuje konstrukcję warstwowego zespołu rezystorów, aby poprawić wydajność konserwacji i niezawodność systemu.
Każda warstwa rezystora zawiera niezależne połączenia przewodzące, dedykowane ścieżki przepływu powietrza i monitorowanie temperatury, co ułatwia izolowanie usterek i upraszcza konserwację.
Gdy jedna sekcja rezystora wymaga przeglądu, konserwację modułu, którego dotyczy problem, można przeprowadzić bez konieczności demontażu całej szafy, co pomaga skrócić przestoje sprzętu.
W pełni uszczelniona metalowa konstrukcja rurowa zapewnia ochronę przed wilgocią, kurzem i zanieczyszczeniem olejem, dzięki czemu nadaje się do wymagających środowisk przemysłowych.
Zastosowanie wypełnienia izolacyjnego z tlenku magnezu o dużej gęstości poprawia przewodzenie ciepła, zmniejsza ryzyko przegrzania i zapewnia stabilną pracę rezystora podczas ciągłej pracy.
Dzięki konstrukcji rurowej ze stali nierdzewnej i zwiększonej odporności na wibracje, konstrukcja rezystora nadaje się do ciężkich urządzeń przemysłowych i trudnych warunków pracy.
Można skonfigurować wiele kombinacji rezystorów rurowych zgodnie z wymaganiami aplikacji, obsługując moc do 500 kW i dostosowane wartości rezystancji.
Szafa dostępna jest w standardowych stopniach ochrony IP20/IP23, ale w zależności od wymagań projektu można zapewnić wyższy poziom ochrony.
Szafka z rezystorami rurowymi Dufew Electric jest przeznaczona do systemów przemysłowych wymagających niezawodnego działania rezystorów w wymagających warunkach pracy.
| Aplikacja | Typowy sprzęt | Wyzwania środowiskowe | Zalety rezystora rurowego |
|---|---|---|---|
| Sprzęt portowy i morski | Żurawie portowe, systemy podnoszące, sprzęt przybrzeżny | Mgła solna, wilgoć, wibracje | Odporność na korozję i trwałość mechaniczna |
| Sprzęt górniczy | Systemy podnoszenia, napędy do dużych obciążeń | Kurz, wibracje, praca ciągła | Uszczelniona konstrukcja i stabilna wydajność |
| Przemysł Chemiczny | Linie produkcyjne, przemysłowe układy napędowe | Wilgoć i zanieczyszczenia | Lepsza ochrona środowiska |
| Testowanie magazynowania energii | Zewnętrzne stacje badawcze, systemy zasilania | Zmiany temperatury i długotrwała praca | Stabilna wydajność cieplna |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Szafka z rezystorem rurowym |
| Element grzejny | Rezystor rurowy ze stali nierdzewnej |
| Zakres mocy | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3% / ±5% / ±10% |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Norma odniesienia | GB-5792 |
Przykład: CRC 100KW 2,7R J
| Kod | Opis |
|---|---|
| CRC | Szafka z rezystorem rurowym |
| 100KW | Moc znamionowa |
| 2,7R | Oporność znamionowa |
| J | Dokładność rezystancji (K=±10%, J=±5%, H=±3%) |
Dufew Electric przeprowadza weryfikację elektryczną i mechaniczną, aby zapewnić niezawodne działanie produktu przed dostawą.
| Przedmiot testowy | Warunek testowy | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Działanie cykliczne | >9000h |
| Test wilgotnego ciepła | 40 ℃ ± 2 / 90% -95% wilgotności względnej / 100 godz | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55 ℃, 55 ℃, 155 ℃ cykli | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych uszkodzeń |
| Przedmiot testowy | Stan | Wydajność |
|---|---|---|
| Siła terminala | 45N/30S | Żadnego luzu |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/S² | Żadnych uszkodzeń konstrukcyjnych |
Przed wyborem szafy z rezystorami rurowymi klienci powinni wziąć pod uwagę środowisko pracy, wymagania elektryczne i warunki instalacji, aby upewnić się, że konfiguracja rezystora odpowiada rzeczywistemu zastosowaniu.
Przy wyborze należy wziąć pod uwagę miejsce instalacji, warunki wilgotności, narażenie na kurz lub korozję oraz wymagania dotyczące wibracji, aby zapewnić niezawodne działanie w różnych warunkach przemysłowych.
Aby określić odpowiednią konfigurację rezystora, wymagane są kluczowe parametry elektryczne, w tym moc znamionowa, napięcie robocze, wartość rezystancji i cykl pracy.
Aby zapewnić prawidłową instalację i wygodną obsługę, należy wziąć pod uwagę wymiary szafy, sposób chłodzenia, kierunek podłączenia kabla i przestrzeń konserwacyjną.
Dufew Electric ocenia te parametry i zaleca odpowiednie konfiguracje rezystorów rurowych w oparciu o rzeczywiste warunki zastosowania.
Dufew Electric to profesjonalny producent komponentów energoelektroniki w Chinach, zajmujący się produkcją rezystorów, montażem szaf, testowaniem elektrycznym i dostosowanym do indywidualnych potrzeb wsparciem inżynieryjnym w celu zapewnienia niezawodnych rozwiązań w zakresie rezystorów przemysłowych.
Proces produkcyjny obejmuje precyzyjne nawijanie drutu oporowego, wypełnienie tlenkiem magnezu, uszczelnianie rur ze stali nierdzewnej, testowanie wydajności elektrycznej i integrację szafy w celu zapewnienia stabilnej wydajności produktu.
Precyzyjna technologia uzwojenia zapewnia dokładne wartości rezystancji i stałą wydajność elektryczną.
Wysokiej jakości wypełnienie tlenkiem magnezu zapewnia izolację elektryczną i efektywne przewodzenie ciepła, zapewniając stabilną pracę.
Uszczelniona konstrukcja rurowa ze stali nierdzewnej poprawia wytrzymałość mechaniczną i ochronę przed trudnymi warunkami przemysłowymi.
Procedury testowe weryfikują dokładność rezystancji, wydajność izolacji i niezawodność działania przed ostatecznym montażem.
Integracja szafy obejmuje instalację warstwy rezystorów, montaż połączeń przewodzących, instalację zabezpieczenia temperaturowego i kompletny montaż konstrukcyjny.
Przed wysyłką każda szafa jest sprawdzana pod kątem dokładności wartości rezystancji, niezawodności połączeń elektrycznych, jakości montażu mechanicznego i zgodności ze specyfikacjami produktu.
Dufew Electric postępuje zgodnie ze zorganizowanymi procedurami kontroli jakości, aby zapewnić niezawodne działanie produktu i spójne standardy produkcyjne.
Dokumenty dotyczące jakości obejmują certyfikację systemu zarządzania jakością ISO9001, certyfikat CE, raporty z testów produktów i zapisy z inspekcji fabrycznej.
Dokumenty techniczne i raporty jakościowe mogą być dostarczane zgodnie z konkretnymi wymaganiami projektu.
Dufew Electric przygotowuje szafy z rezystorami rurowymi zgodnie z wymogami transportu przemysłowego, aby zapewnić bezpieczną dostawę i bezproblemową instalację.
Opakowanie obejmuje standardowe opakowanie eksportowe, zabezpieczenie przed wilgocią, wewnętrzne wzmocnienie i etykiety identyfikacyjne produktu.
Przed wysyłką inżynierowie potwierdzają ważne szczegóły, takie jak wymiary szafy, waga, punkty podnoszenia i wymagania instalacyjne, aby zapewnić sprawną instalację po dostawie.
Rezystory rurowe wykorzystują uszczelnioną konstrukcję ze stali nierdzewnej z lepszą ochroną przed wilgocią, kurzem, korozją i wibracjami, dzięki czemu nadają się do wymagających środowisk przemysłowych.
Tak. Konfigurację zabezpieczeń, konstrukcję szafy i projekt chłodzenia można dostosować do różnych warunków instalacji i wymagań środowiskowych.
Tak. Dufew Electric umożliwia dostosowanie mocy, rezystancji, napięcia, wymiarów szafy i konstrukcji instalacyjnych zgodnie z wymaganiami konkretnego zastosowania.
Jest powszechnie stosowany w portach, sprzęcie górniczym, systemach produkcji chemicznej, ciężkich maszynach, obiektach testujących magazynowanie energii i innych zastosowaniach przemysłowych.
Uszczelniona rura ze stali nierdzewnej chroni elementy wewnętrzne, zapewniając jednocześnie stabilny transfer ciepła, silną ochronę mechaniczną i niezawodne działanie w trudnych warunkach pracy.
Tak. Konstrukcja umożliwia ciągłą pracę przemysłową poprzez zoptymalizowane zarządzanie temperaturą, konstrukcję przepływu powietrza i niezawodną ochronę komponentów.
Klienci powinni podać kluczowe szczegóły aplikacji, w tym moc znamionową, napięcie, wartość rezystancji, środowisko pracy, cykl pracy i wymagania instalacyjne.
Tak. Specyfikacje, zapisy testów i dokumenty dotyczące jakości mogą być dostarczone zgodnie z konkretnymi wymaganiami projektu.
Szafka z rezystorami rurowymi to dostosowane do indywidualnych potrzeb rozwiązanie z rezystorami przeznaczone do zastosowań o różnych wymaganiach elektrycznych i środowiskowych.
Dufew Electric zapewnia rozwiązania oparte na mocy znamionowej, wymaganiach dotyczących napięcia, konfiguracji rezystancji, środowisku pracy i warunkach instalacji.
Prześlij wymagania dotyczące projektu, a inżynierowie Dufew Electric zarekomendują odpowiednią konfigurację rezystorów i projekt obudowy.
