Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

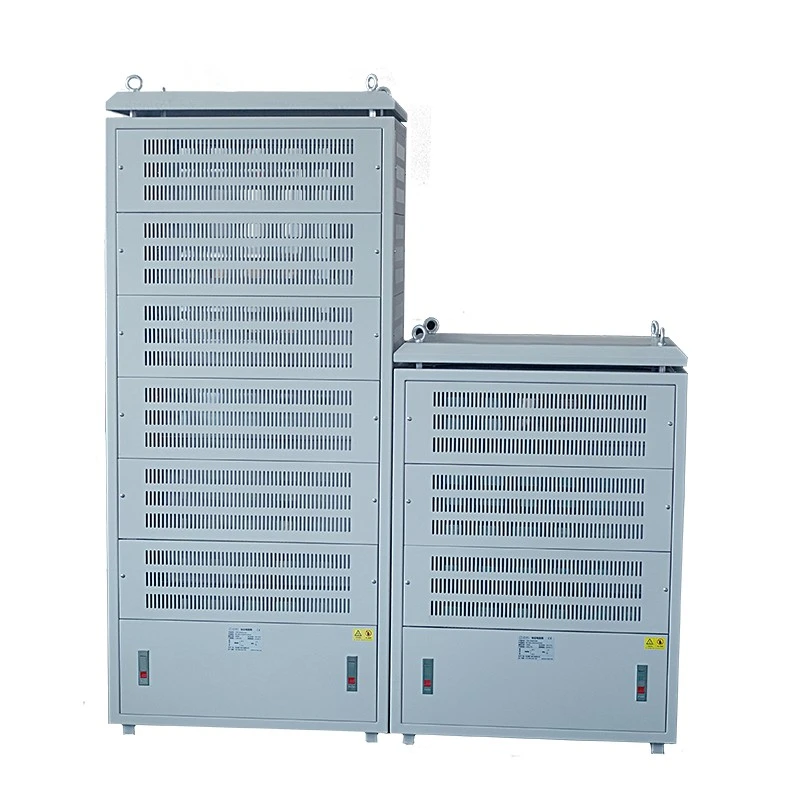

Dufew Electric Corrugated Resistor Cabinet to montowany na podłodze zespół rezystorów dużej mocy, przeznaczony do zastosowań wymagających stabilnego i wydajnego rozpraszania energii elektrycznej.
W przeciwieństwie do konwencjonalnych skrzynek z rezystorami, szafa ma modułową, wielowarstwową strukturę, w której wiele jednostek rezystorów falistych jest połączonych za pomocą przewodzących szyn ze stali nierdzewnej i miedzianych szyn zbiorczych. Konstrukcja ta poprawia możliwości rozszerzania mocy, dystrybucję ciepła, efektywność konserwacji i niezawodność działania.
Szafka z rezystorami obsługuje:
- Moc znamionowa: 20KW-500KW
-Napięcie robocze: ≤3000V
- Zakres rezystancji: 0,01Ω-1KΩ
- Niestandardowe wartości rezystancji i konfiguracje szafek
- Opcje chłodzenia naturalnego lub wymuszonego chłodzenia powietrzem
Szafka z rezystorami falistymi przeznaczona jest do przemysłowych układów hamulcowych, które wymagają dużej wydajności pochłaniania energii i stabilnej pracy w wymagających warunkach pracy. Dzięki mocy znamionowej od 20 kW do 500 kW nadaje się do systemów inwerterowych średniego i wysokiego napięcia, częstych cykli hamowania i zastosowań związanych z wyładowaniami o dużej energii.
Wzmocnione połączenie szyn zbiorczych z miedzi poprawia zdolność przenoszenia prądu, jednocześnie zmniejszając straty elektryczne podczas pracy, pomagając utrzymać niezawodne działanie w środowiskach o dużych obciążeniach, takich jak systemy podnoszenia dźwigów, sprzęt do obsługi portów, maszyny górnicze, linie do produkcji stali i duże systemy napędów silnikowych.
Dufew Electric przyjmuje modułową, wielowarstwową strukturę, aby poprawić niezawodność systemu i uprościć konserwację. Każda warstwa rezystorów została zaprojektowana z niezależnymi połączeniami elektrycznymi, dedykowanymi kanałami przepływu powietrza i możliwością indywidualnej izolacji usterek, dzięki czemu technicy mogą sprawdzać lub wymieniać określone sekcje bez wpływu na cały system.
Modułowa konstrukcja zapewnia również elastyczne opcje zwiększania wydajności, umożliwiając dostosowanie konfiguracji rezystorów do różnych wymagań dotyczących mocy, cykli hamowania i przyszłych modernizacji systemu. W porównaniu z tradycyjnymi skrzynkami rezystorów, taka konstrukcja pomaga skrócić przestoje konserwacyjne i poprawić dostępność sprzętu.
Element rezystora falistego przyjmuje zoptymalizowaną strukturę uzwojenia, aby zmniejszyć indukcyjność pasożytniczą i poprawić reakcję dynamiczną podczas operacji hamowania z dużą prędkością. Taka konstrukcja pomaga zminimalizować zakłócenia elektromagnetyczne, zmniejszyć wpływ skoków napięcia i zapewnić bardziej zrównoważoną dystrybucję prądu dla systemów napędowych opartych na falownikach.
Dzięki zwiększonej stabilności elektrycznej konstrukcja o niskiej indukcyjności nadaje się do napędów o zmiennej częstotliwości, układów hamowania regeneracyjnego i zastosowań w sterowaniu silnikami dużej mocy, gdzie wymagana jest szybka absorpcja energii i niezawodna ochrona.
Systemy rezystorów dużej mocy generują znaczną ilość ciepła podczas wyładowania energii, co sprawia, że efektywne zarządzanie ciepłem jest niezbędne do ciągłej pracy. Dufew Electric optymalizuje kanały przepływu powietrza w obudowie i struktury rozpraszania ciepła, aby utrzymać stabilną temperaturę podczas długotrwałych cykli hamowania.
System chłodzenia można skonfigurować z wentylacją naturalną, wymuszonym chłodzeniem powietrzem za pomocą wentylatorów przemysłowych lub niestandardowymi rozwiązaniami chłodzenia w zależności od cyklu pracy i warunków instalacji. Duże kanały wentylacyjne, równomierny rozkład ciepła i opcjonalne konstrukcje chroniące przed kurzem pomagają zmniejszyć ryzyko lokalnego przegrzania i poprawić długoterminową niezawodność działania.
Szafka z rezystorami falistymi składa się głównie z:
| Część | Funkcjonować |
|---|---|
| Rezystor z drutu falistego | Przekształca energię elektryczną w energię cieplną |
| Pręt przewodzący ze stali nierdzewnej | Zapewnia wsparcie mechaniczne i połączenie elektryczne |
| Szyna miedziana | Zapewnia transmisję wysokoprądową |
| Obudowa szafki | Zapewnia ochronę i konstrukcję instalacyjną |
| Układ chłodzenia | Usuwa ciepło powstałe podczas pracy |
| Urządzenie zabezpieczające przed temperaturą | Zapobiega uszkodzeniom spowodowanym przegrzaniem |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Szafka z rezystorami falistymi |
| Moc znamionowa | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3%, ±5%, ±10% |
| Stopień ochrony | IP20 / IP23 Opcjonalnie |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Standard | GB-5792 |
| Metoda chłodzenia | Chłodzenie naturalne/chłodzenie wymuszonym obiegiem powietrza |
Przykład: CRC 100KW 2,7R J
| Kod | Opis |
|---|---|
| CRC | Szafka z rezystorami falistymi |
| 100KW | Moc znamionowa |
| 2,7R | Oporność znamionowa |
| J | Tolerancja rezystancji (K=±10%, J=±5%, H=±3%) |
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC / 50Hz / 60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa / 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Rozładowanie 10 S, cykl interwałowy 90 S | >9000h |
| Test wilgotnego ciepła | 40 ℃ ± 2 / 90% -95% wilgotności względnej / 100 godz | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55 ℃ / 55 ℃ / 155 ℃ | Żadnych nietypowych uszkodzeń |
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Siła terminala | 45N / 30S | Żadnych luzów i uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g | Żadnych uszkodzeń konstrukcyjnych |
| Odporność na ciepło lutowania | 350 ± 5 ℃ / 3S | Żadnych nienormalnych zmian |
| Lutowalność | 235 ± 5 ℃ / 5S | Pokrycie > 95% |
Wybór odpowiedniego rozwiązania w zakresie rezystora hamowania wymaga kompleksowej oceny parametrów elektrycznych, warunków hamowania i wymagań instalacyjnych. Dufew Electric analizuje rzeczywiste środowisko aplikacji, aby zalecić odpowiednią konfigurację rezystorów, która odpowiada wymaganiom wydajności systemu.
Konfigurację rezystora należy wybrać zgodnie z kluczowymi parametrami układu napędowego, w tym mocą znamionową silnika, modelem falownika, napięciem szyny DC i prądem znamionowym. Czynniki te określają wymaganą zdolność pochłaniania energii i kompatybilność elektryczną z układem hamulcowym.
Różne zastosowania generują różne poziomy energii hamowania. Do ważnych kwestii należy częstotliwość hamowania, czas trwania hamowania, energia wytwarzana podczas zwalniania i wymagania dotyczące cyklu pracy. Zastosowania z częstym przyspieszaniem i zwalnianiem zwykle wymagają większej pojemności cieplnej i bardziej niezawodnego chłodzenia.
Wartość rezystancji musi być zgodna ze specyfikacją falownika, wymaganym momentem hamowania i maksymalnym dopuszczalnym prądem, aby zapewnić efektywne rozpraszanie energii bez wpływu na funkcje zabezpieczające systemu.
Warunki instalacji mają bezpośredni wpływ na konstrukcję szafy i projekt chłodzenia. Przy wyborze należy wziąć pod uwagę takie czynniki, jak instalacja wewnątrz lub na zewnątrz, temperatura otoczenia, warunki wentylacji i wymagania dotyczące ochrony.
W oparciu o te parametry aplikacji, Dufew Electric zapewnia dostosowane do potrzeb wsparcie inżynieryjne, aby pomóc klientom w wyborze odpowiednich konfiguracji rezystorów dla różnych przemysłowych układów hamulcowych.
Szafka z rezystorem falistym Dufew jest przeznaczona do zastosowań przemysłowych wymagających niezawodnego pochłaniania energii i stabilnej skuteczności hamowania. Jest powszechnie stosowany w systemach inwerterowych średniego i wysokiego napięcia, dźwigach i urządzeniach dźwigowych, windach, walcowniach, maszynach górniczych, systemach obsługi portów, przenośnikach taśmowych, platformach do testowania silników i innych zastosowaniach związanych z zarządzaniem energią przemysłową.
| Porównanie | Szafka z rezystorami falistymi | Konwencjonalna skrzynka rezystorów |
|---|---|---|
| Pojemność mocy | Do 500KW | Zwykle niższy zakres mocy |
| Możliwość napięcia | Do 3000 V | Głównie zastosowania niskonapięciowe |
| Struktura | Modułowa konstrukcja wielowarstwowa | Pojedyncza zintegrowana struktura |
| Konserwacja | Indywidualna wymiana modułu | Pełna konserwacja jednostki |
| Chłodzenie | Zoptymalizowana konstrukcja przepływu powietrza | Ograniczone odprowadzanie ciepła |
| Aplikacja | Ciężkie systemy przemysłowe | Sprzęt mały i średni |
Możliwość produkcji profesjonalnej elektroniki mocy
Dufew Electric specjalizuje się w przemysłowych rezystorach mocy, układach hamulcowych, reaktorach, transformatorach i rozwiązaniach do sterowania mocą.
Dzięki profesjonalnym procesom produkcyjnym i możliwościom testowania elektrycznego, Dufew Electric zapewnia niezawodne rozwiązania szaf rezystorowych dla globalnych klientów przemysłowych.
Dufew Electric zapewnia profesjonalne rozwiązania w zakresie pakowania i transportu produktów z szafkami z rezystorami falistymi.
Każda szafa jest bezpiecznie zapakowana w drewniane skrzynie spełniające standardy eksportowe, wzmocnione konstrukcje mocujące i materiały chroniące przed wilgocią, aby zapewnić bezpieczną dostawę podczas transportu na duże odległości.
Dostępne metody wysyłki obejmują:
- Fracht morski: Nadaje się do dużych zamówień międzynarodowych i ciężkiego sprzętu przemysłowego.
- Transport lądowy: dostępny w przypadku dostawy krajowej i transportu z fabryki na plac budowy.
- Transport kolejowy: Nadaje się do transgranicznego transportu sprzętu przemysłowego.
- Transport lotniczy: dostępny w przypadku pilnych zamówień o małych gabarytach lub zamówień na wymianę.
Przed wysyłką każda szafa z rezystorami falistymi jest sprawdzana, bezpiecznie pakowana i przygotowywana zgodnie z wymogami transportu międzynarodowego.
Dufew Electric koncentruje się na rezystorach przemysłowych, układach hamulcowych, reaktorach, transformatorach i rozwiązaniach do sterowania mocą.
Wartości rezystancji, moce znamionowe, konstrukcje szaf i wymagania instalacyjne można dostosować do potrzeb projektu.
Ścisły dobór materiałów, kontrola produkcji i procedury testowe zapewniają stabilną pracę w trudnych warunkach przemysłowych.
Dufew Electric wspiera klientów OEM, dystrybutorów i użytkowników przemysłowych na całym świecie, oferując profesjonalną obsługę techniczną i wsparcie w zakresie dostaw.
Dufew Electric przestrzega rygorystycznych procedur kontroli jakości w całym procesie produkcyjnym, w tym kontroli materiałów, testów elektrycznych i kontroli produktu końcowego.
Nasze produkty z szafkami z rezystorami falistymi są obsługiwane przez:
- Certyfikat Systemu Zarządzania Jakością ISO 9001
- Certyfikat CE
- Raporty z testów produktów
- Zapisy testów wydajności elektrycznej
Te certyfikaty i dokumenty jakości zapewniają niezawodne działanie, bezpieczeństwo i zgodność w globalnych zastosowaniach przemysłowych.
Ten produkt jest używany głównie do rozpraszania energii o dużej mocy w przemysłowych układach hamulcowych, zastosowaniach inwerterowych i urządzeniach napędowych silników. Pochłania energię regeneracyjną wytwarzaną podczas zwalniania silnika, aby pomóc chronić układy energoelektroniczne przed problemami z przepięciami.
Dufew Electric zapewnia niestandardowe rozwiązania o mocy od 20 kW do 500 kW zgodnie z różnymi wymaganiami zastosowań przemysłowych, w tym częstotliwością hamowania, potrzebami w zakresie pochłaniania energii i warunkami pracy.
Tak. Dufew Electric może dostosować wartości rezystancji, moc, wymiary szafy, metody chłodzenia i konstrukcje instalacyjne w oparciu o określone wymagania techniczne.
Jest szeroko stosowany w dźwigach, windach, sprzęcie górniczym, walcowniach, maszynach portowych, przenośnikach i innych ciężkich systemach przemysłowych, które wymagają niezawodnej absorpcji energii.
Dufew Electric stosuje konstrukcję rezystorów o niskiej indukcyjności, miedziane połączenia szyn zbiorczych, systemy ochrony temperaturowej i rygorystyczne procedury kontroli jakości, aby utrzymać stabilną wydajność podczas długotrwałej pracy.
Tak. Dufew Electric zapewnia dostosowane do indywidualnych potrzeb rozwiązania w zakresie energoelektroniki dla klientów OEM, dystrybutorów i użytkowników przemysłowych na całym świecie, w tym wsparcie techniczne i komunikację projektową.
Projekt chłodzenia można skonfigurować z wentylacją naturalną lub wymuszonym chłodzeniem powietrzem za pomocą wentylatorów przemysłowych, w zależności od wytwarzania ciepła, cyklu pracy i środowiska instalacji.
