Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

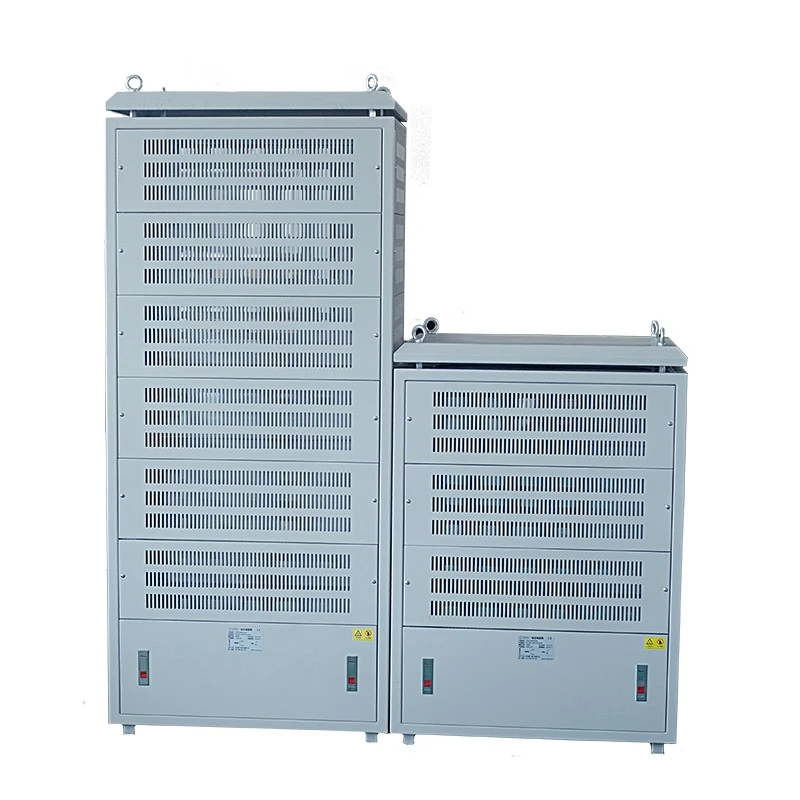

Szafka z rezystorem hamowania elektrycznego Dufew to kompletne rozwiązanie do rozpraszania energii przeznaczone do zastosowań, w których silniki często generują energię regeneracyjną podczas operacji hamowania.
Podczas zwalniania, podnoszenia, opuszczania lub szybkich zmian obciążenia nadmierna energia może zwiększyć napięcie szyny DC przetwornic częstotliwości. Pochłania odzyskaną energię i zamienia ją w ciepło, pomagając utrzymać stabilną pracę falownika i poprawiając bezpieczeństwo systemu.
W szafce zastosowano wiele elementów rezystora falistego nawiniętych drutem, umieszczonych w prętach przewodzących ze stali nierdzewnej, a pomiędzy warstwami rezystorów zastosowano miedziane szyny zbiorcze, aby zapewnić niezawodne połączenia wysokoprądowe.
Mając zakres mocy od 20 kW do 500 kW, napięcie robocze do 3000 V i konfigurowalne wartości rezystancji od 0,01 Ω do 1 KΩ, Dufew Electric projektuje szafy z rezystorami hamowania zgodnie z konkretną mocą silnika, cyklem pracy hamowania, środowiskiem instalacji i wymaganiami systemowymi.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Szafka z rezystorem hamowania |
| Moc znamionowa | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3%, ±5%, ±10% |
| Stopień ochrony | IP20-IP54 Opcjonalnie |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Norma produkcyjna | GB-5792 |
CRC 100KW 2,7R J
| Kod | Opis |
|---|---|
| CRC | Szafka z rezystorem hamowania |
| 100KW | Moc znamionowa |
| 2,7R | Oporność znamionowa |
| J | Dokładność rezystancji (K=±10%, J=±5%, H=±3%) |
W przeciwieństwie do konwencjonalnych skrzynek z rezystorami używanych głównie do prostych zastosowań, szafka z rezystorem hamowania elektrycznego Dufew jest przeznaczona do przemysłowych systemów napędowych, które wymagają niezawodnego pochłaniania energii, kontroli napięcia szyny DC i ochrony hamowania.
Podczas hamowania silnika energia regenerowana jest przekazywana do szafy rezystorów i przekształcana w ciepło, co pomaga kontrolować wzrost napięcia szyny DC i zmniejszać ryzyko usterek spowodowanych przepięciem przetwornicy częstotliwości.
Taka konstrukcja poprawia skuteczność ochrony falownika i zapewnia bardziej stabilną pracę przemysłowych układów napędowych w warunkach częstego hamowania.
Dufew Electric przyjmuje modułową, warstwową strukturę, aby uprościć instalację, konserwację i przyszłą rozbudowę systemu.
Każda niezależna warstwa rezystorów zawiera dedykowany obwód przewodzący, system monitorowania temperatury i oddzielną ścieżkę przepływu powietrza, co pozwala na kontrolę i konserwację poszczególnych sekcji bez wpływu na działanie innych warstw.
Modułowa konstrukcja obsługuje również dodatkowe warstwy rezystorów, niestandardowe konfiguracje rezystancji i różne cykle pracy hamowania zgodnie z konkretnymi wymaganiami dotyczącymi mocy, pomagając obniżyć koszty wymiany w przypadku wzrostu wydajności sprzętu.
Szafka rezystora hamowania integruje wiele funkcji zabezpieczających w celu poprawy bezpieczeństwa i niezawodności w przemysłowych środowiskach operacyjnych.
Wbudowane przełączniki temperatury stale monitorują warunki pracy szafy. Gdy temperatura przekroczy zadany limit, aktywowany zostanie sygnał zabezpieczający, a system sterowania falownika może otrzymać polecenie wyłączenia, aby zmniejszyć ryzyko uszkodzenia sprzętu.
Wewnętrzna konstrukcja wykorzystuje przewodzące pręty ze stali nierdzewnej do połączeń rezystorów i miedziane szyny zbiorcze pomiędzy warstwami rezystorów, zapewniając mocne wsparcie mechaniczne, odporność na korozję i niezawodną przewodność elektryczną podczas długotrwałej pracy.
W zastosowaniach obejmujących częste cykle hamowania skuteczne zarządzanie temperaturą jest niezbędne do utrzymania stabilnej wydajności rezystora.
Dufew Electric zapewnia zoptymalizowane konstrukcje chłodzenia, w tym pionowe kanały przepływu powietrza, ulepszoną wentylację obudowy, opcjonalne wentylatory z wymuszonym chłodzeniem i dostosowane poziomy ochrony od IP20 do IP54.
Układ chłodzenia pomaga kontrolować temperaturę rezystora i utrzymać niezawodną pracę podczas ciągłych przemysłowych procesów hamowania.
Szafka z rezystorem hamowania elektrycznego Dufew jest szeroko stosowana w systemach przemysłowych, które wymagają kontrolowanej absorpcji energii regeneracyjnej i niezawodnej skuteczności hamowania dynamicznego.
Zastosowania obejmują żurawie portowe, żurawie wieżowe i systemy podnoszące, w których szafa rezystorowa pomaga zarządzać energią regeneracyjną wytwarzaną podczas operacji podnoszenia i opuszczania.
W napędach walcarek, sprzęcie górniczym i systemach przenośników wspomaga częste procesy przyspieszania i zwalniania, zapewniając stabilne rozpraszanie energii hamowania.
System może być stosowany w układach napędu pochylenia turbin wiatrowych do kontrolowania energii hamowania podczas operacji regulacyjnych i warunków awaryjnego wyłączania.
W przypadku przemysłowych stanowisk testowych silników i systemów testowania urządzeń zasilających szafa zapewnia rozwiązanie z kontrolowanym obciążeniem rezystancyjnym do weryfikacji wydajności i testowania niezawodności.
Przed wysyłką Dufew Electric przeprowadza kontrolę produktów zgodnie z wymaganiami klienta.
Elementy testowe obejmują:
| Przedmiot testowy | Zamiar |
|---|---|
| Test wytrzymałości dielektrycznej | Sprawdź bezpieczeństwo izolacji |
| Test rezystancji izolacji | Potwierdzić działanie izolacji elektrycznej |
| Próba przeciążenia | Ocenić zdolność do krótkotrwałego przeciążenia |
| Test wydajności temperaturowej | Sprawdź stabilność termiczną |
| Ciągły test obciążenia | Sprawdź długoterminową niezawodność działania |
| Kontrola mechaniczna | Potwierdź stabilność strukturalną |
Dufew Electric łączy profesjonalne doświadczenie w inżynierii elektrycznej ze standardowymi procesami produkcyjnymi, aby opracowywać dostosowane do indywidualnych potrzeb rozwiązania rezystorów hamowania dla przemysłowych systemów napędowych. Cały proces produkcyjny, obejmujący montaż rezystorów, produkcję szaf, testy elektryczne i kontrolę końcową, jest kontrolowany w celu zapewnienia stabilnej wydajności, stałej jakości i niezawodnego działania w wymagających środowiskach przemysłowych.
Dufew Electric zarządza kluczowymi etapami produkcji, od montażu elementu rezystorowego po pełną integrację szafy. Moduły rezystorów są produkowane zgodnie z wymaganymi wartościami rezystancji, mocami znamionowymi i warunkami pracy, natomiast konstrukcje szaf są dostosowywane w oparciu o przestrzeń instalacyjną, wymagania dotyczące chłodzenia, poziomy ochrony i metody podłączenia systemu.
Proces produkcyjny obejmuje precyzyjny montaż rezystorów, instalację elementów przewodzących, ułożenie wewnętrznego okablowania, integrację konstrukcji chłodzącej i produkcję szafy. Dzięki zintegrowanemu zarządzaniu produkcją Dufew Electric poprawia spójność produktów i zapewnia, że każde rozwiązanie rezystora hamowania spełnia wymagania techniczne różnych zastosowań przemysłowych.
Przed wysyłką każdy gotowy produkt przechodzi kompleksową kontrolę elektryczną i mechaniczną, obejmującą pomiar rezystancji, weryfikację połączenia elektrycznego, badanie izolacji, badanie wytrzymałości dielektrycznej i potwierdzenie specyfikacji. Te procedury kontrolne pomagają zapewnić, że dostarczony sprzęt spełnia uzgodnione wymagania projektu i utrzymuje niezawodne działanie podczas pracy.
Polecane obrazy produkcyjne:
Warsztat produkcyjny w fabryce
- Linia montażu rezystorów
- Miejsce produkcji szafek
- Sprzęt do testów elektrycznych
Proces testowania elektrycznego
- Testowanie napięcia
- Pomiar rezystancji
- Kontrola końcowa
Te zapisy produkcyjne pokazują możliwości inżynieryjne firmy Dufew Electric, standardy kontroli produkcji i doświadczenie w dostarczaniu niestandardowych rozwiązań rezystorów przemysłowych.
Dufew Electric postępuje zgodnie ze zorganizowanymi procedurami zarządzania jakością podczas doboru materiałów, przetwarzania produkcji, montażu i kontroli końcowej, aby utrzymać stabilną wydajność produktu. Zgodnie z wymaganiami projektu klienci mogą otrzymać odpowiednie dokumenty techniczne i zapisy jakościowe do weryfikacji przed instalacją i uruchomieniem.
Dostępne dokumenty obejmują:
- Karty specyfikacji produktów
- Raporty z testów elektrycznych
- Protokoły kontroli
- Dokumenty zgodności materiałów
- Raporty z kontroli przesyłek
Jako przemysłowe urządzenia elektryczne, szafy z rezystorami hamowania wymagają niezawodnej ochrony podczas transportu. Dufew Electric zapewnia profesjonalne rozwiązania w zakresie opakowań, w tym drewniane skrzynki w standardzie eksportowym, zabezpieczenia przed wilgocią, wewnętrzne konstrukcje mocujące i etykiety identyfikacyjne produktów, aby zmniejszyć ryzyko transportu podczas dostaw międzynarodowych.
Przed wysyłką inżynierowie potwierdzają ważne szczegóły dostawy, takie jak wymiary szafy, waga produktu, wymagania dotyczące podnoszenia, interfejsy elektryczne i warunki instalacji, aby zapewnić płynny rozładunek, instalację i uruchomienie u klienta.
Metody transportu można zorganizować zgodnie z wymaganiami projektu:
Nadaje się do międzynarodowych projektów przemysłowych i transportu dużych urządzeń wymagających stabilnych dostaw na duże odległości.
Nadaje się do dostaw z fabryki na miejsce i regionalnych projektów przemysłowych z elastycznymi wymaganiami logistycznymi.
Dostępne dla wybranych transgranicznych przesyłek przemysłowych, w których wymagane są alternatywne rozwiązania transportowe.
Polecane zdjęcia przesyłek:
- Magazyn wyrobów gotowych
- Opakowanie z drewnianej skrzynki
- Załadunek wózkiem widłowym
- Przesyłka kontenerowa
Dufew Electric koncentruje się na komponentach energoelektroniki i rozwiązaniach do zarządzania energią przemysłową, dostarczając produkty z rezystorami hamowania przeznaczone do zastosowań wymagających stabilnego rozpraszania energii, niezawodnej ochrony i ciągłej pracy w wymagających warunkach pracy.
Każdy przemysłowy układ hamulcowy ma inne wymagania elektryczne i instalacyjne. Dufew Electric zapewnia dostosowane rozwiązania obejmujące wartość rezystancji, moc znamionową, konstrukcję szafy, projekt chłodzenia, poziom ochrony i konfigurację połączeń, aby pomóc klientom osiągnąć odpowiednią integrację systemu.
Od wyboru komponentów i montażu rezystorów po integrację szafy i testy końcowe, Dufew Electric utrzymuje ścisłą kontrolę procesu w celu poprawy niezawodności produktu, spójności produkcji i jakości dostaw dla różnych projektów przemysłowych.
Dufew Electric wspiera klientów OEM, dystrybutorów i użytkowników przemysłowych w zakresie komunikacji inżynieryjnej, dokumentacji technicznej, produkcji dostosowanej do indywidualnych potrzeb, weryfikacji jakości i usług dostaw międzynarodowych w celu wspierania projektów od wstępnej oceny do końcowej instalacji.
Szafka rezystora hamowania pochłania energię regeneracyjną wytwarzaną podczas hamowania silnika i przekształca ją w energię cieplną, pomagając zapobiegać przepięciom szyny DC w przetwornicach częstotliwości i utrzymując stabilną pracę systemu.
Dufew Electric ocenia parametry silnika, częstotliwość hamowania, cykl pracy, warunki instalacji i wymagania termiczne, aby wybrać odpowiednie wartości rezystancji, moc znamionową, konstrukcję szafy i metody chłodzenia.
Tak. Rozwiązanie można skonfigurować w zależności od marki falowników, poziomów napięcia, wymagań dotyczących hamowania i warunków zastosowania.
Konstrukcja może integrować monitorowanie temperatury, wyłączniki zabezpieczające przed przegrzaniem, systemy wentylacyjne i dostosowane poziomy ochrony w celu poprawy bezpieczeństwa i niezawodności działania.
Jest powszechnie stosowany w dźwigach, windach, sprzęcie górniczym, walcowniach, systemach elektrowni wiatrowych, przemysłowych układach napędowych i sprzęcie testującym, gdzie wymagane jest częste hamowanie lub pochłanianie energii.
Dufew Electric postępuje zgodnie z kontrolowanymi procedurami produkcyjnymi i przeprowadza testy elektryczne, kontrolę izolacji, weryfikację wydajności i końcową kontrolę jakości przed wysyłką.
Tak. Modułowa struktura umożliwia niestandardowe konfiguracje rezystorów i przyszłe dostosowania wydajności zgodnie ze zmieniającymi się wymaganiami systemu.
