Gdy sprzęt zasilający wymaga weryfikacji wydajności przed instalacją lub produkcją masową, niezbędne jest stabilne i kontrolowane źródło obciążenia.

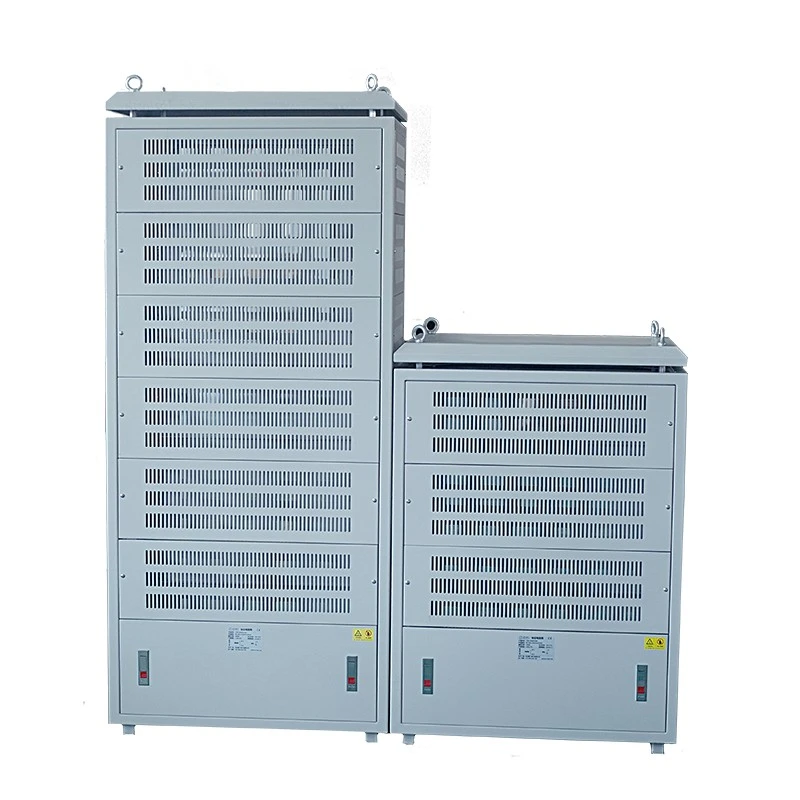

Szafka z rezystorem obciążenia elektrycznego Dufew zapewnia praktyczne rozwiązanie poprzez symulację rzeczywistych obciążeń roboczych za pomocą suchych elementów rezystorowych. Przekształca energię elektryczną w ciepło poprzez moduły rezystorów, umożliwiając inżynierom ocenę wydajności wyjściowej sprzętu, odporności na przeciążenia, wzrostu temperatury i długoterminowej stabilności działania.
W przeciwieństwie do systemów rezystorów hamowania, które przetwarzają głównie energię regenerowaną podczas zwalniania silnika, produkt ten został opracowany do ciągłej symulacji obciążenia i testowania niezawodności.
W szafce zastosowano wiele niezależnych grup rezystorów o modułowej konstrukcji przełączania. Użytkownicy mogą dostosować różne kombinacje obciążeń zgodnie z wymaganiami testowymi, w tym obciążeniem lekkim, obciążeniem znamionowym i warunkami przeciążenia.
System obsługuje:
- Zakres mocy: 20KW-500KW
-Napięcie robocze: ≤3000V
- Zakres rezystancji: 0,01Ω-1KΩ
- Dokładność rezystancji: ±3% / ±5% / ±10%
Dufew Electric zapewnia niestandardowe konfiguracje zgodnie z testowanymi parametrami sprzętu, czasem trwania testów, środowiskiem instalacji i wymaganiami dotyczącymi obciążenia.
Zanim generatory, systemy UPS, systemy magazynowania energii lub przetwornice mocy zostaną zainstalowane lub dostarczone do masowej produkcji, producenci muszą sprawdzić, czy sprzęt może działać bezpiecznie i niezawodnie w różnych warunkach obciążenia.
Same testy bez obciążenia nie mogą ujawnić problemów, takich jak niewystarczająca moc wyjściowa, nadmierny wzrost temperatury, niestabilna konwersja mocy, awarie systemów zabezpieczających lub długoterminowe zagrożenia niezawodności.
Kontrolowane obciążenie rezystancyjne pozwala inżynierom symulować rzeczywiste warunki pracy w bezpiecznym środowisku testowym. Szafka z rezystorem obciążenia elektrycznego Dufew pomaga użytkownikom ocenić wydajność sprzętu poprzez testy przy niskim obciążeniu, testy przy obciążeniu znamionowym, ciągłe testy przy pełnym obciążeniu i krótkotrwałe testy przeciążenia, pomagając zidentyfikować potencjalne problemy przed wdrożeniem.
Wykorzystuje elementy rezystorowe o dużej mocy do przekształcania energii elektrycznej w kontrolowaną energię cieplną podczas testowania sprzętu.
Podczas procesu testowania testowany sprzęt dostarcza energię elektryczną do szafy, a moduły rezystorów zużywają energię zgodnie ze skonfigurowanymi wartościami rezystancji. Wytworzone ciepło jest następnie usuwane przez układ chłodzenia, umożliwiając inżynierom analizę wydajności sprzętu w różnych warunkach obciążenia.
Modułowa struktura rezystorów umożliwia elastyczne kombinacje obciążeń bez wymiany sprzętu testującego o stałej mocy, obsługując różne warunki testowania, takie jak praca przy niskim obciążeniu, praca przy obciążeniu znamionowym, ciągła praca przy pełnym obciążeniu i krótkotrwała symulacja przeciążenia.
Wybór odpowiedniej szafy ładunkowej wymaga czegoś więcej niż tylko wybrania mocy znamionowej. Prawidłowa konfiguracja zależy od testowanego sprzętu, warunków pracy i konkretnych celów testowania.
Obciążalność powinna odpowiadać wymaganiom mocy wyjściowej testowanego sprzętu, w tym znamionowej mocy wyjściowej generatora, wydajności UPS, mocy znamionowej PCS i mocy wyjściowej falownika.
Na przykład projekt testowania generatora o mocy 500 kW może wymagać skonfigurowania szafy obciążeniowej zgodnie z rzeczywistym procentem testów, czasem trwania i warunkami pracy.
Różne urządzenia wymagają różnych konfiguracji elektrycznych. Klienci powinni podać wymagania dotyczące testowania prądu przemiennego lub stałego, wymagania dotyczące napięcia roboczego i częstotliwości, jeśli ma to zastosowanie.
Dufew Electric może dostosować szafę do różnych warunków napięcia i wymagań testowych.
Różne cele testowania wymagają różnych profili obciążenia. Kluczowe czynniki obejmują wymagane stopnie obciążenia, czas ciągłej pracy, wymagania dotyczące przeciążenia i czas trwania testu starzenia.
Szafa przeznaczona do krótkotrwałej weryfikacji może wymagać innej konfiguracji niż ta używana do długotrwałych testów niezawodności.
Środowisko instalacji ma bezpośredni wpływ na konstrukcję szafy i projekt chłodzenia. Do ważnych czynników zalicza się instalację wewnątrz lub na zewnątrz, dostępną przestrzeń, warunki wentylacji i wymagania transportowe.
Dufew Electric ocenia te czynniki przed zaleceniem odpowiedniej konstrukcji i konfiguracji.
Różne projekty testowe wymagają różnych poziomów obciążenia. Dufew Electric projektuje szafę z wieloma niezależnymi gałęziami rezystorów, umożliwiając elastyczne kombinacje obciążeń zgodnie z wymaganiami testowymi.
Taka konstrukcja umożliwia niezależne przełączanie wielu sekcji mocy, zapewnia różne poziomy obciążenia bez wymiany sprzętu oraz poprawia wydajność i powtarzalność testów.
Na przykład jedna szafa może symulować kilka etapów testowania, zamiast wymagać wielu urządzeń o stałym obciążeniu.
Nowoczesne urządzenia zasilające obejmują różne typy wyjść, takie jak generatory prądu przemiennego, systemy prądu stałego, akumulatory PCS i przetwornice mocy. Szafę można skonfigurować zgodnie z różnymi wymaganiami dotyczącymi testów elektrycznych.
Obsługuje różne poziomy napięcia i aplikacje do testowania obciążenia AC/DC, zmniejszając potrzebę stosowania oddzielnego sprzętu testującego.
Typowe zastosowania obejmują testowanie systemów magazynowania energii, weryfikację wydajności UPS, testowanie konwerterów mocy i testowanie obciążenia generatora.
Niezawodny system testowania obciążenia wymaga czegoś więcej niż dokładnych wartości rezystancji. Konstrukcja szafy musi również zapewniać stabilną wydajność elektryczną, skuteczne odprowadzanie ciepła, bezpieczną obsługę i wygodną konserwację.
Szafa Dufew Electric Load Resistor Cabinet integruje moduły rezystorów, systemy chłodzenia, elementy zabezpieczające i zespół szafy, aby zapewnić kompletne rozwiązanie do testowania obciążenia rezystancyjnego.
| Część | Funkcjonować |
|---|---|
| Moduły rezystorowe dużej mocy | Podczas testowania przekształca energię elektryczną w kontrolowane ciepło |
| Niezależne grupy obciążeń | Zapewnij elastyczną regulację obciążenia dla różnych warunków testowych |
| Układ chłodzenia | Usuń powstałe ciepło i utrzymuj stabilną pracę |
| Komponenty ochrony | Popraw bezpieczeństwo pracy w nietypowych warunkach |
| System połączeń elektrycznych | Zapewnij niezawodne połączenie testowanego sprzętu z szafą ładunkową |
| Obudowa szafki | Zapewnia ochronę mechaniczną i uporządkowaną instalację wewnętrzną |
Modułowa konstrukcja pozwala firmie Dufew Electric dostosować szafę do potrzeb:
- Wymagana moc
- Wartość rezystancji
- Napięcie robocze
- Czas trwania testu
- Wymagania instalacyjne
Długotrwałe testowanie wymaga stabilnej rezystancji i skutecznej kontroli ciepła. Szafka z rezystorem obciążenia elektrycznego Dufew wykorzystuje oddzielną konstrukcję zarządzania temperaturą, aby poprawić stabilność działania podczas ciągłych testów.
Projekt obejmuje:
- Niezależne kanały przepływu powietrza dla różnych grup obciążenia
- Indywidualne monitorowanie temperatury
- Niezależne zabezpieczenie każdej sekcji ładunkowej
Pomaga to zmniejszyć interakcję cieplną pomiędzy grupami rezystorów, poprawić spójność testu i utrzymać stabilne wartości rezystancji podczas długotrwałej pracy.
Szafka ma konstrukcję modułową zaprojektowaną z myślą o wygodnej kontroli, konserwacji i przyszłej regulacji.
Kluczowe funkcje obejmują:
- Modułowy układ rezystorów
- Niezależne gałęzie elektryczne
- Przejrzysty układ okablowania wewnętrznego
- Dostępne panele konserwacyjne
Gdy sekcja obciążeniowa wymaga przeglądu, technicy mogą serwisować konkretny moduł bez całkowitego demontażu całej szafy, co pomaga skrócić czas konserwacji i przestoje sprzętu.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Szafka z rezystorem obciążenia |
| Aplikacja | Testowanie sprzętu energetycznego i test starzenia |
| Zakres mocy | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3% / ±5% / ±10% |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Standard | GB-5792 |
Przykład: CRC 100KW 2,7R J
| Symbol | Opis |
|---|---|
| CRC | Szafka z rezystorem obciążenia |
| 100KW | Moc znamionowa |
| 2,7R | Oporność znamionowa |
| J | Dokładność rezystancji (K=±10%, J=±5%, H=±3%) |
Aby zapewnić stabilną pracę podczas długotrwałych testów, Dufew Electric przed dostawą przeprowadza weryfikację elektryczną.
| Przedmiot testowy | Warunek testowy | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Praca cykliczna (rozładowanie 10 s, interwał 90 s) | >9000h |
| Test wilgotnego ciepła | 40 ℃ ± 2 / 90% -95% wilgotności względnej / 100 godz | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | Test cyklu -55 ℃, 55 ℃, 155 ℃ | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych uszkodzeń |
| Współczynnik temperaturowy | Porównanie obciążenia znamionowego | ≤300 ppm/℃ |
Aby zapewnić niezawodne działanie podczas transportu i instalacji przemysłowych, Dufew Electric przed dostawą przeprowadza weryfikację mechaniczną szafy rezystorów obciążenia.
| Przedmiot testowy | Stan | Wydajność |
|---|---|---|
| Siła terminala | 45N/30S | Żadnych luzów i uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/S² | Żadnych uszkodzeń konstrukcyjnych |
Te procedury weryfikacji mechanicznej pomagają zapewnić niezawodność konstrukcyjną i stabilne połączenia elektryczne podczas transportu, instalacji i długotrwałej pracy.
Szafka z rezystorem obciążenia elektrycznego Dufew jest szeroko stosowana do weryfikacji wydajności, testowania niezawodności i testów starzenia sprzętu elektroenergetycznego. Zapewnia kontrolowaną symulację obciążenia elektrycznego, aby pomóc inżynierom ocenić wydajność sprzętu w różnych warunkach pracy.
| Aplikacja | Wymagania testowe klienta | Jak pomaga szafka z rezystorem obciążenia | Kluczowe elementy oceny |
|---|---|---|---|
| Testowanie obciążenia generatora | Sprawdź, czy generatory mogą utrzymać stabilną moc wyjściową w warunkach obciążenia znamionowego i ciągłego | Symuluje różne warunki obciążenia, aby ocenić wydajność generatora przed dostawą lub instalacją | Znamionowa moc wyjściowa, wydajność cieplna, stabilność pracy ciągłej, reakcja zabezpieczeniowa |
| Testowanie systemu UPS | Sprawdź niezawodność zasilania rezerwowego i wydajność rozładowania akumulatora | Zapewnia kontrolowane obciążenia rezystancyjne do testowania wyjścia UPS i weryfikacji niezawodności | Stabilność wyjściowa, wydajność rozładowania, zdolność do przeciążenia, długotrwała praca |
| Testowanie magazynowania energii PCS | Oceń wydajność konwersji mocy w różnych warunkach pracy | Symuluje obciążenia AC/DC na potrzeby testów wydajności PCS i oceny termicznej | Sprawność konwersji mocy, zachowanie termiczne, stabilność wyjściowa, zdolność do ciągłej pracy |
| Testowanie falownika i zasilacza | Weryfikuj wydajność produktu podczas prac rozwojowych i testów produkcyjnych | Tworzy powtarzalne warunki obciążenia do testowania sprzętu energoelektronicznego | Wydajność wyjściowa, wzrost temperatury, funkcje zabezpieczające, ocena niezawodności |
| Test starzenia przemysłowych urządzeń energetycznych | Przed masową produkcją należy przeprowadzić długoterminową weryfikację działania | Zapewnia stabilne obciążenie rezystancyjne w testach wytrzymałościowych i starzenia | Długoterminowa stabilność, niezawodność komponentów, wydajność zarządzania temperaturą |
Wybór odpowiedniej szafy ładunkowej wymaga czegoś więcej niż tylko dopasowania mocy znamionowej.
Dufew Electric ocenia:
- Moc znamionowa testowanego sprzętu
- Wymagania dotyczące napięcia
- Tryb testowania AC lub DC
- Wymagane kroki obciążenia
- Ciągły czas pracy
- Warunki instalacji
W oparciu o te parametry Dufew Electric może zapewnić odpowiednią konfigurację rezystorów, projekt chłodzenia i konstrukcję szafy.
Pomaga to klientom uniknąć problemów, takich jak niewystarczająca zdolność testowania, nadmierny wzrost temperatury lub nieodpowiednia konfiguracja obciążenia.
Dufew Electric to profesjonalny producent komponentów energoelektroniki w Chinach, integrujący produkcję rezystorów, montaż szaf i możliwości testowania elektrycznego, aby zapewnić dostosowane rozwiązania do testowania obciążenia dla różnych zastosowań przemysłowych.
W przeciwieństwie do dostawców, którzy montują wyłącznie standardowe szafy, Dufew Electric zarządza kluczowymi procesami produkcyjnymi, od konfiguracji rezystorów i integracji szafy po kontrolę końcową, pomagając poprawić spójność produktu, kontrolę jakości i niezawodność projektu.
Moduły rezystorów są konfigurowane zgodnie z wymaganiami testowymi klienta, w tym mocą, wartością rezystancji, warunkami napięcia i czasem działania. Dzięki temu szafa ładunkowa może zapewnić stabilne obciążenie elektryczne podczas różnych scenariuszy testowania.
Proces montażu szafy obejmuje wewnętrzne okablowanie elektryczne, instalację elementów zabezpieczających, integrację konstrukcji chłodzącej, instalację modułu rezystora i montaż szafy zewnętrznej.
Układ wewnętrzny jest zoptymalizowany pod kątem niezawodności elektrycznej, wydajnego odprowadzania ciepła i wygodnej konserwacji, aby zapewnić długoterminową eksploatację przemysłową.
Przed dostawą Dufew Electric przeprowadza kompleksowe procedury kontrolne, w tym weryfikację połączenia elektrycznego, pomiar rezystancji, badanie izolacji, badanie wytrzymałości dielektrycznej, kontrolę mechaniczną i potwierdzenie specyfikacji produktu.
Te procedury kontrolne pomagają zapewnić, że każdy system testowania obciążenia spełnia uzgodnione wymagania projektu przed wysyłką.
Różne branże wymagają różnych warunków testowania. Dufew Electric obsługuje niestandardowe rozwiązania z konfiguracjami mocy od 20 kW do 500 kW, dostosowanymi wartościami rezystancji, różnymi wymaganiami dotyczącymi napięcia, opcjami testowania AC/DC i regulacją konstrukcji szafy.
Dufew Electric zarządza kluczowymi procesami, od komponentów rezystorów po gotowe systemy szaf, pomagając poprawić spójność produktów, kontrolę jakości, niezawodność dostaw i efektywność komunikacji technicznej.
W przypadku projektów testów przemysłowych niezbędny jest prawidłowy wybór. Dufew Electric współpracuje z klientami w celu oceny wymagań aplikacji, parametrów elektrycznych, procedur testowania i warunków instalacji, aby zalecić odpowiednie rozwiązania zamiast ustalonych standardowych konfiguracji.
Dufew Electric postępuje zgodnie ze zorganizowanymi procedurami kontroli jakości, aby utrzymać stabilne standardy produkcyjne i niezawodne działanie produktu w całym procesie produkcyjnym.
Zapewnienie jakości obejmuje certyfikację systemu zarządzania jakością ISO9001, certyfikację CE, zapisy testów wydajności elektrycznej i zapisy inspekcji fabrycznej.
Dzięki kontrolowanym procesom produkcyjnym i procedurom weryfikacji produktów, Dufew Electric zapewnia niezawodne rozwiązania do testowania obciążenia dla przemysłowych zastosowań energetycznych.
Jako sprzęt do testów przemysłowych, systemy testowania obciążenia wymagają niezawodnego przygotowania transportu i planowania instalacji, aby zapewnić bezpieczną dostawę i płynne uruchomienie.
Dufew Electric zapewnia wzmocnione opakowania eksportowe, zabezpieczenia przed wilgocią, wewnętrzne konstrukcje mocujące i etykiety identyfikacyjne produktów w celu poprawy bezpieczeństwa transportu.
Przed wysyłką inżynierowie potwierdzają wymiary szafy, wymagania dotyczące podnoszenia, informacje o interfejsie elektrycznym i warunki instalacji klienta, aby zapewnić sprawną instalację po dostawie.
Opcje transportu obejmują fracht morski w przypadku projektów międzynarodowych, transport ciężarówką w przypadku dostaw krajowych i inne niestandardowe rozwiązania logistyczne zgodnie z wymaganiami projektu.
Chociaż do symulacji obciążenia elektrycznego wykorzystuje się zarówno szafę z rezystorami obciążeniowymi, jak i bank obciążenia rezystancyjnego, są one zaprojektowane z myślą o różnych wymaganiach testowych i środowiskach zastosowań.
| Element porównawczy | Szafka z rezystorem obciążenia | Bank obciążenia rezystancyjnego |
|---|---|---|
| Główny cel | Zindywidualizowane testowanie sprzętu energetycznego i weryfikacja niezawodności | Ogólna symulacja obciążenia elektrycznego |
| Typowe zastosowania | Testowanie generatorów, testowanie UPS, testowanie PCS magazynowania energii, testowanie falowników | Uruchomienie generatora, testowanie w terenie, testowanie tymczasowego obciążenia |
| Projektowanie ostrości | Dostosowana konfiguracja rezystorów, integracja z szafką, długoterminowa stabilność testowania | Znormalizowane wymagania dotyczące ładowności i przenośnych testów |
| Załaduj konfigurację | Elastyczne grupy rezystorów z dostosowanymi stopniami obciążenia | Zwykle stałe stopnie obciążenia zgodnie ze standardowymi modelami |
| Instalacja | Zwykle instalowany jako część stałego systemu testowego | Często przeznaczone do testów tymczasowych lub mobilnych |
| Personalizacja | Wysokie możliwości dostosowania napięcia, rezystancji, mocy i struktury | Ograniczone dostosowywanie w zależności od standardowej konfiguracji |
| Odpowiedni użytkownicy | Producenci sprzętu, laboratoria badawczo-rozwojowe, integratorzy systemów | Firmy serwisowe, zespoły uruchomieniowe, dostawcy usług serwisowych |
Szafka z rezystorem obciążenia nadaje się do zastosowań wymagających długotrwałych i powtarzalnych testów, zwłaszcza gdy potrzebne są niestandardowe warunki obciążenia i określone konfiguracje elektryczne.
Jest powszechnie stosowany do:
- Długoterminowe testy niezawodności
- Dostosowane profile obciążenia
- Integracja z produkcyjnymi lub laboratoryjnymi systemami testowymi
- Specyficzne konfiguracje napięcia i rezystancji
Bank obciążenia rezystancyjnego jest ogólnie bardziej odpowiedni do tymczasowych zastosowań testowych, gdzie wymagana jest przenośna i znormalizowana symulacja obciążenia, takich jak:
- Testowanie wydajności w terenie
- Standaryzowana symulacja obciążenia
- Wymagania dotyczące testów przenośnych
Dufew Electric koncentruje się na niestandardowych rozwiązaniach dla producentów i integratorów systemów, którzy potrzebują stabilnych, powtarzalnych i kontrolowanych środowisk testowych dla przemysłowych urządzeń energetycznych.
Wybór zależy od mocy testowanego sprzętu, napięcia, czasu trwania testu, wymaganych stopni obciążenia i środowiska instalacji.
Tak. Wiele niezależnych grup rezystorów pozwala użytkownikom łączyć różne poziomy mocy dla różnych warunków testowania.
Jest powszechnie stosowany w generatorach, systemach UPS, magazynach energii PCS, falownikach i sprzęcie zasilającym.
Tak. Szafa została zaprojektowana z niezależnymi strukturami chłodzenia i kontroli temperatury w celu zapewnienia długotrwałej pracy.
Tak. Moc znamionową, wartość rezystancji, wymiary obudowy, metodę chłodzenia i konfigurację elektryczną można dostosować.
Klienci zwykle muszą podać moc sprzętu, napięcie, wymagania testowe, profil obciążenia i warunki instalacji.
Poprzez kontrolowane procesy produkcyjne, kontrolę elektryczną i weryfikację wydajności przed wysyłką.
Tak. Specyfikacje produktu, zapisy testów i powiązane dokumenty techniczne mogą być dostarczone zgodnie z wymaganiami projektu.
Każdy projekt testowania mocy ma inne wymagania.
Dufew Electric zapewnia dostosowane do indywidualnych potrzeb rozwiązania szaf rezystorów obciążenia i rezystancyjnych banków obciążenia w oparciu o:
- Moc znamionowa
- Poziom napięcia
- Cel testowania
- Załaduj profil
- Środowisko instalacyjne
Skontaktuj się z Dufew Electric, aby omówić wymagania projektu i otrzymać odpowiednią propozycję techniczną.
