Podsumowanie artykułu: A przerywacz hamowaniajest istotnym elementem dynamicznych układów hamulcowych dla napędów o zmiennej częstotliwości (VFD), pomagającym zarządzać energią regeneracyjną podczas zwalniania silnika i operacji remontowych.Dufew Electricoferuje czopery hamowania serii CBU zaprojektowane dla kompatybilnych systemów napędowych 220 V, 380 V i 690 V. Monitorując napięcie szyny DC i przekazując nadmiar energii do zewnętrznego rezystora hamowania, urządzenia te pomagają kontrolować wzrost napięcia i zapewniają niezawodną skuteczność hamowania. W tym przewodniku wyjaśniono, jak działają czopery hamowania, ich najważniejsze parametry techniczne, kryteria wyboru, zastosowania przemysłowe i względy instalacyjne.
Czoper hamowania to elektroniczne urządzenie przełączające stosowane w obwodzie pośrednim prądu stałego przemiennika częstotliwości w celu zarządzania nadmiarem energii regeneracyjnej. Współpracuje z rezystorem hamowania, aby zapobiec wzrostowi napięcia szyny DC powyżej akceptowalnego poziomu roboczego podczas zwalniania silnika.
Podczas normalnej pracy przetwornica częstotliwości dostarcza energię elektryczną do silnika w celu wygenerowania ruchu mechanicznego. Kiedy silnik zwalnia lub napędza obciążenie remontowe, może tymczasowo działać jako generator. Powstała energia elektryczna przepływa z powrotem do szyny prądu stałego, co może spowodować przepięcie, jeśli energia nie może zostać odpowiednio pochłonięta.
Czoper hamowania rozwiązuje ten problem, przełączając ścieżkę elektryczną na zewnętrzny rezystor hamowania, gdy napięcie szyny DC osiąga wcześniej określony próg. Rezystor zamienia przekazaną energię elektryczną na ciepło.

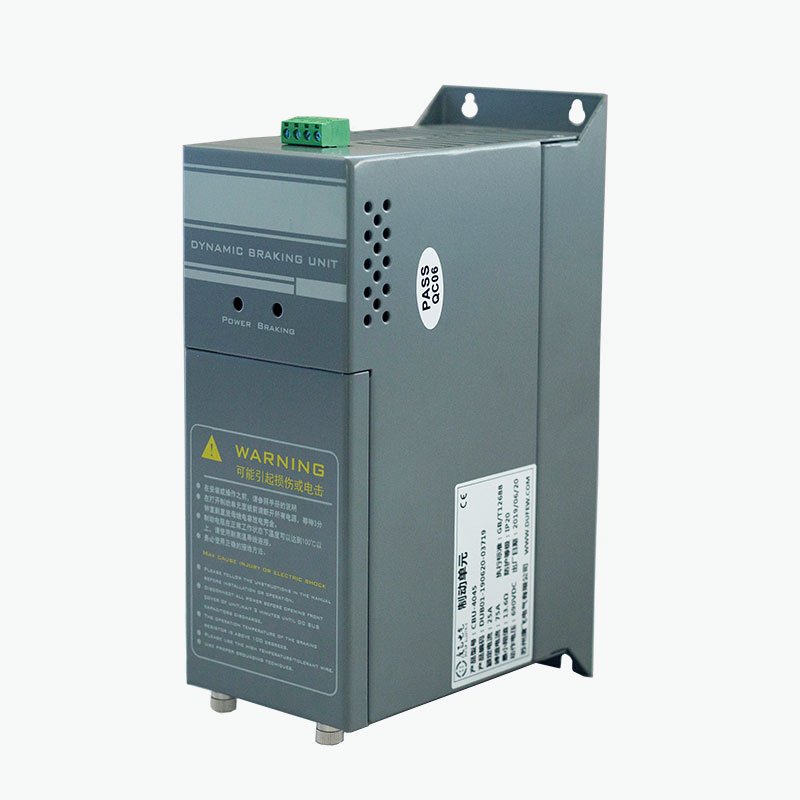

Seria CBU firmy Dufew Electric jest przeznaczona do zewnętrznych zastosowań związanych z hamowaniem dynamicznym w kompatybilnych układach napędowych. Jego konfigurację można wybrać w zależności od napięcia systemu, wymagań dotyczących hamowania, charakterystyki rezystora i warunków instalacji.
Zasada działania opiera się na monitorowaniu napięcia szyny DC i szybkim przełączaniu elektronicznym. W serii CBU obwód przełączający oparty na IGBT automatycznie reaguje, gdy napięcie osiągnie skonfigurowany próg hamowania.
Proces ten powtarza się w razie potrzeby podczas hamowania. Pomaga kontrolować napięcie szyny DC bez konieczności stosowania oddzielnego zewnętrznego sterownika do podstawowego monitorowania napięcia.
Aby uzyskać więcej informacji na temat powiązanego sprzętu, zapoznaj się z rozwiązaniami jednostek hamowania Dufew Electric i produktami elektroniki przemysłowej.
Odpowiednio dobrany czoper hamowania może poprawić skuteczność dynamicznego układu hamulcowego, szczególnie w zastosowaniach związanych z częstymi zatrzymaniami, dużą bezwładnością lub remontami obciążeń.
Rzeczywista wydajność zależy od napędu, bezwładności silnika, rezystora hamowania, energii regeneracyjnej, częstotliwości hamowania, cyklu pracy i środowiska instalacji. Czoper należy zatem wybrać jako część kompletnego układu hamulcowego, a nie jako oddzielny element.
Specyfikacje techniczne określają, czy czoper hamowania jest odpowiedni dla konkretnej instalacji VFD. Poniższa tabela podsumowuje parametry referencyjne opublikowane dla serii CBU firmy Dufew Electric.
| Parametr | Specyfikacja referencyjna | Rozważania inżynieryjne |
|---|---|---|
| Napięcie układu napędowego | Klasy 220 V, 380 V i 690 V AC | Musi pasować do kompatybilnej konfiguracji napędu i magistrali DC. |
| Napięcie hamowania klasy 220V | DC 340/360/380/400/420V ±10V | Możliwość wyboru progów dla kompatybilnych konfiguracji. |
| Napięcie hamowania klasy 380V | DC 630/660/690/730/760V ±10V | Musi być dopasowany do wybranego modelu napędu i choppera. |
| Napięcie hamowania klasy 690V | Napięcie stałe 1140 V ± 10 V | Wymaga potwierdzenia kompatybilności systemu. |
| Metoda kontroli | Automatyczne monitorowanie napięcia szyny DC | Umożliwia automatyczne przełączanie podczas pracy regeneracyjnej. |
| Odpowiedź równoległa | ≤1 ms | Specyfikacja odpowiedzi referencyjnej dla zgodnych konfiguracji równoległych. |
| Temperatura uruchomienia wentylatora | Około 45°C | Wspomaga zarządzanie ciepłem w odpowiednich warunkach pracy. |
| Ochrona przed przegrzaniem | Około 85°C | Zapewnia próg ochrony termicznej. |
| Ocena ochrony | IP20 lub wyższy, w zależności od konfiguracji | Sprawdź parametry obudowy konkretnego modelu. |
| Obowiązująca norma | GB/T 12668 | Potwierdź obowiązujące wymagania i dokumentację dla wybranego produktu. |
Uwaga: są to specyfikacje referencyjne, a nie gwarancja, że każdy model obsługuje wszystkie wymienione ustawienia. Przed złożeniem zamówienia lub instalacją należy sprawdzić ostateczny model, napięcie hamowania, parametry elektryczne i funkcje zabezpieczające w dokumentacji produktu.
Wybór czopera hamowania wymaga czegoś więcej niż tylko dopasowania jego znamionowej wartości znamionowej do mocy silnika. Energia regeneracyjna i obciążenie cieplne różnią się znacznie w zależności od napędzanego sprzętu i cyklu operacyjnego.
Zidentyfikować znamionowe napięcie wejściowe falownika i charakterystykę szyny DC. Wybierz kompatybilną klasę napięcia przerywacza i sprawdź, czy wybrany próg hamowania odpowiada dozwolonemu zakresowi pracy przemiennika.
Obciążenia o dużej bezwładności mogą generować znaczną energię regeneracyjną podczas zwalniania. Krótszy czas zatrzymania może zwiększyć wymaganą chwilową moc hamowania. Szczególnej uwagi wymagają zastosowania takie jak wirówki, wciągniki i maszyny szybkobieżne.
Wartość rezystancji rezystora, moc znamionowa, pojemność energetyczna impulsu i cykl pracy muszą być zgodne z falownikiem i przerywaczem. Nieodpowiedni rezystor może spowodować nadmierny prąd, przegrzanie lub nieodpowiednią skuteczność hamowania.
Maszyna, która zatrzymuje się co kilka sekund, ma inne wymagania termiczne niż ta, która zatrzymuje się tylko sporadycznie. Częste hamowanie może zwiększyć średnie ciepło wytwarzane przez rezystor i obwód przełączający.
Temperatura otoczenia, wentylacja obudowy, prześwit montażowy i przepływ powietrza wpływają na wydajność cieplną. Wybrany sprzęt musi zostać zainstalowany zgodnie z wymaganiami producenta dotyczącymi okablowania i wentylacji.
Poniższa lista kontrolna może pomóc w przygotowaniu zapytania technicznego:
Czopery hamowania są przydatne w układach napędowych, w których silnik zwraca energię podczas zwalniania, opuszczania lub w innych warunkach pracy z regeneracją. Typowe zastosowania obejmują:
Nie każde zastosowanie wymaga zewnętrznego przerywacza hamowania. Decyzja zależy od wbudowanej zdolności hamowania przemiennika częstotliwości, wymaganego czasu zatrzymania, charakterystyki obciążenia i częstotliwości pracy regeneracyjnej.
Chociaż te elementy współpracują ze sobą, pełnią różne funkcje. Zrozumienie tego rozróżnienia pomaga inżynierom wybrać zgodny układ hamulca dynamicznego.
| Część | Funkcja podstawowa | Fokus wyboru |
|---|---|---|
| Czoper hamowania | Przełącza obwód hamowania w zależności od napięcia szyny DC. | Klasa napięcia, zdolność łączeniowa, ochrona i wymagania dotyczące hamowania. |
| Rezystor hamowania | Przekształca odzyskaną energię elektryczną w ciepło. | Rezystancja, moc znamionowa, pojemność energetyczna impulsu i cykl pracy. |
| Szyna DC VFD | Zapewnia połączenie elektryczne z obwodem hamulcowym. | Ograniczenia napięcia, kompatybilność zacisków i specyfikacje napędu. |
Czoper hamowania nie jest w stanie sam rozproszyć energii regeneracyjnej. Kontroluje tor przełączania, natomiast rezystor pochłania energię. Obydwa muszą być kompatybilne z napędem i zamierzonymi warunkami pracy.
Do zastosowań wymagających szerszego rozwiązania elektrycznego firma Dufew Electric oferuje również powiązane komponenty energoelektroniki do przemysłowych systemów napędowych i sterowania mocą.
Prawidłowa instalacja pomaga zapewnić bezpieczną pracę, skuteczne chłodzenie i stałą skuteczność hamowania. Przed uruchomieniem wykwalifikowany elektryk powinien sprawdzić, co następuje:
Podczas rutynowej konserwacji należy sprawdzić, czy nie występują luźne połączenia, nagromadzony kurz, ograniczony przepływ powietrza, oznaki przegrzania i nieprawidłowe uszkodzenie rezystora. Wszelkie testy lub konserwacja szyny DC muszą być zgodne z instrukcjami bezpieczeństwa producenta. Napęd powinien być odizolowany od źródła zasilania, a przed rozpoczęciem pracy należy sprawdzić, czy szyna DC jest rozładowana.
Instalacja i konserwacja powinny być zgodne z obowiązującymi wymogami bezpieczeństwa elektrycznego. Nie należy polegać na czoperze hamowania jako substytucie wymaganego mechanicznego lub bezpiecznego układu hamulcowego maszyny.
Jego głównym celem jest kontrolowanie energii regeneracyjnej zwracanej do szyny prądu stałego falownika VFD podczas hamowania lub remontu. Przełącza nadmiar energii na kompatybilny rezystor hamowania, aby zapobiec nadmiernemu napięciu szyny DC.
Nie. Czoper kontroluje przewodzenie obwodu hamowania, natomiast rezystor przekształca energię elektryczną w ciepło. Pełnią one funkcje uzupełniające i muszą być odpowiednio dobrane.
Nie. Niektóre przemienniki mają wbudowaną zdolność hamowania wystarczającą do zamierzonych obciążeń. Zewnętrzny przerywacz może być potrzebny, gdy energia regeneracyjna, częstotliwość hamowania lub wymagane zwalnianie przekracza możliwości obwodu wewnętrznego.
Opublikowane informacje o produkcie określają konfiguracje kompatybilnych systemów napędowych 220 V, 380 V i 690 V. Dokładny model i napięcie hamowania należy sprawdzić w odniesieniu do specyfikacji szyny DC przemiennika częstotliwości.
Kompatybilne jednostki można łączyć równolegle, gdy pojedyncza jednostka nie jest w stanie zapewnić wymaganej wydajności hamowania, a konstrukcja produktu pozwala na takie rozwiązanie. Dla całego systemu należy sprawdzić okablowanie, konfigurację rezystorów, koordynację przełączania i wymagania termiczne.
Wybór zależy od ograniczeń rezystancji napędu, mocy hamowania, energii na cykl hamowania, częstotliwości pracy i cyklu pracy. Rezystor musi być także zgodny z parametrami elektrycznymi przerywacza i warunkami instalacji.
Podaj model VFD, napięcie systemu, moc silnika, typ obciążenia, czas zwalniania, częstotliwość hamowania, specyfikacje rezystorów, cykl pracy i warunki instalacji. Szczegóły te pomagają dostawcy ocenić odpowiedni model i konfigurację.
Odpowiednio dobrany czoper hamowania pomaga zarządzać energią regeneracyjną, kontrolować wzrost napięcia szyny DC oraz wspomagać niezawodne hamowanie dynamiczne w przemysłowych układach napędowych. Jego skuteczność zależy od dopasowania przerywacza, rezystora hamowania, napięcia napędu, charakterystyki obciążenia i wymagań termicznych do aplikacji.
Seria CBU firmy Dufew Electric zapewnia opcje czopera hamowania dla kompatybilnych systemów napędowych 220 V, 380 V i 690 V, z wyborem modelu w oparciu o parametry elektryczne i warunki pracy. Niezależnie od tego, czy projekt obejmuje windy, dźwigi, przenośniki, wirówki czy inne maszyny przemysłowe, w celu znalezienia odpowiedniego rozwiązania hamulcowego niezbędna jest dokładna analiza specyfikacji.
