Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

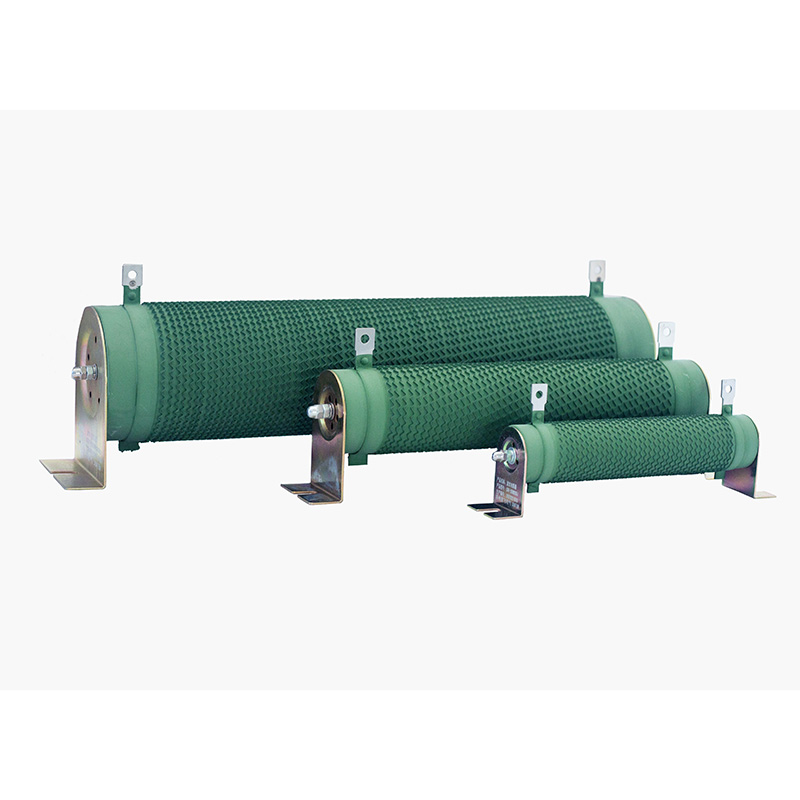

Rezystory faliste serii DUFEW CRR są przeznaczone do wymagających zastosowań przemysłowych, w tym do układów hamulcowych VFD, testowania obciążenia elektroniki mocy, hamowania dynamicznego i ochrony obwodów. Dzięki dużej mocy, doskonałemu odprowadzaniu ciepła i długiej żywotności zapewniają stabilną i niezawodną pracę w trudnych warunkach pracy.
Element rezystancyjny jest wykonany z wysokiej jakości taśmy ze stopu niklu i chromu (Ni-Cr) lub konstantanu, precyzyjnie nawiniętej na profil falisty za pomocą zautomatyzowanego sprzętu i zamontowanego krawędziowo na pustym rdzeniu ceramicznym o wysokiej częstotliwości. Jest bezpiecznie zamocowany za pomocą zacisków ze stali nierdzewnej, aby poprawić odporność na wibracje i stabilność mechaniczną, a wytrzymałe zaciski ze stali nierdzewnej zapewniają doskonałą odporność na korozję i niezawodne połączenia elektryczne.
Aby zwiększyć trwałość, powierzchnia rezystora jest pokryta przyjazną dla środowiska, trudnopalną powłoką izolacyjną UL94V-2, która jest wolna od dymu, nietoksyczna, odporna na utlenianie oraz wysoce odporna na wilgoć i starzenie. Produkty te, produkowane zgodnie ze standardami GB-5792, umożliwiają montaż zarówno w poziomie, jak i w pionie, umożliwiając elastyczną integrację z elektrycznymi szafami sterowniczymi lub samodzielnymi zespołami rezystorów.
| Kod modelu | Oznaczający | Opis |
| CRR | Szereg | Rezystor falisty |
| 2500 W | Moc znamionowa | 2500 W |
| 54,4R | Oporność znamionowa | 54,4 Ω |
| J | Tolerancja oporu | J = ±5% (opcjonalnie: K = ±10%, H = ±3%) |
| Parametr | Specyfikacja |
| Zakres mocy | 50 W–10 kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω–1 KΩ |
| Tolerancja oporu | ±3% / ±5% / ±10% |
| Ocena ochrony | IP00 |
| Współczynnik temperaturowy (TCR) | ≤300 ppm/°C |
| Ocena ognioodporności | UL94V-2 |
| Standard zgodności | GB/T 5792 |
1: Rdzeń izolacyjny: wykorzystuje pustą w środku rurkę ceramiczną o wysokiej częstotliwości, zapewniającą doskonałą odporność na wysokie temperatury, sztywność konstrukcyjną i odporność na wstrząsy, zapewniając stabilność elementu rezystora w warunkach pracy w wysokiej temperaturze.
2: Element oporowy: Wykorzystuje wysokiej jakości taśmę ze stopu niklowo-chromowego lub konstantanowego, charakteryzującą się niskim współczynnikiem temperaturowym i dużą odpornością na przeciążenia. Konstrukcja z falistym uzwojeniem maksymalizuje powierzchnię rozpraszania ciepła, minimalizując jednocześnie indukcyjność.
3: Montaż i zaciski: Zaciski ze stali nierdzewnej zabezpieczają taśmę oporową, aby zapobiec przesunięciu lub poluzowaniu; końcówki wykonane są ze stali nierdzewnej o pogrubionej konstrukcji i obróbce powierzchniowej, co zapewnia odporność na korozję, zapobieganie rdzy i łatwość łączenia.
4: Powłoka powierzchniowa: Zawiera przyjazną dla środowiska zieloną powłokę izolacyjną o dużej przyczepności i klasie ognioodporności UL94V-2. Jest odporny na korozję, nie zawiera dymu, jest nietoksyczny i bezwonny, skutecznie chroni taśmę oporową przed utlenianiem i wydłuża żywotność.
5: Ogólna struktura: Moc znamionowa mieści się w zakresie od 50 W do 10 kW, przy wartościach rezystancji od 0,01 Ω do 1 KΩ i napięciach roboczych do 1200 V; struktura wstęgi z falistej krawędzi nawiniętej łączy w sobie niską indukcyjność z dużą precyzją.
● Falista struktura z nawiniętymi krawędziami zapewnia dużą powierzchnię rozpraszania ciepła i doskonałą stabilność termiczną
●Pusty rdzeń ceramiczny o wysokiej częstotliwości; odporne na wysokie temperatury, wytrzymałe i odporne na wstrząsy
●Wysokiej jakości drut oporowy ze stopu; niski współczynnik temperaturowy (≤300 ppm/°C) i wysoka precyzja
●Silna zdolność do krótkotrwałego przeciążenia; wytrzymuje 10x moc znamionową przez 5 sekund bez widocznych uszkodzeń
●Zaciski ze stali nierdzewnej; odporne na korozję, nierdzewne i niezawodne połączenia
●Ekologiczna powłoka; trudnopalny i odporny na korozję; wolne od dymu, nietoksyczne i bezwonne
●Rygorystyczna weryfikacja wydajności; w pełni zgodne z normami dotyczącymi napięcia wytrzymywanego, wilgotnego ciepła i szoku termicznego
●Zgodny ze standardami GB-5792; niezawodna jakość
Rezystory hamujące do napędów o zmiennej częstotliwości (VFD); rezystory ochronne do serwonapędów; obciążenia rezystancyjne do testowania energoelektroniki; rezystory próbkujące do obwodów zasilających; rezystory ograniczające prąd do napędów silnikowych; rezystory rozruchowe; rezystory zabezpieczające obwód. Szeroko stosowane w sprzęcie w różnych gałęziach przemysłu, takich jak windy, maszyny portowe, walcownie, dźwigi, wciągarki, wtryskarki, maszyny do ciągnienia drutu, wirówki, maszyny tekstylne, sprzęt drukarski i farbiarski, układarki do odzyskiwania, maszyny papiernicze, sprzęt sceniczny i systemy testujące.
| Charakterystyka elektryczna | Warunki testu | Wydajność |
| Napięcie wytrzymywane dielektrykiem | 2500VAC / 50Hz / 60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | Rezystancja izolacji ≥100MΩ |
| Krótkotrwałe przeciążenie | 10× moc znamionowa przez 5 s | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Cykliczny test włączenia (10 s zasilania, 90 s wyłączenia) | >9000 godzin |
| Wilgotne ciepło w stanie ustalonym | 40°C ±2°C, 90%–95% wilgotności względnej, 100 godz | ΔR ≤ ±(1%R + 0,05 Ω) |
| Szybka zmiana temperatury | -55°C, 55°C, 155°C, 15 min w każdej temperaturze, 5 cykli | ΔR ≤ ±(2%R + 0,05 Ω) |
| Odporność na ciepło | 350°C / 2h | Brak widocznych przebarwień i uszkodzeń |
| Współczynnik temperaturowy (TCR) | Rezystancja pod obciążeniem znamionowym w porównaniu z rezystancją statyczną | ≤300 ppm/°C |
| Odporność na ogień | 10× moc znamionowa przez 5 min | Rozpalony do czerwoności bez otwartego płomienia |
| Charakterystyka mechaniczna | Warunki testu | Wydajność |
| Siła terminala | 45N / 30s | Żadnych luzów i widocznych uszkodzeń |
| Odporność na wibracje | 5–200 Hz, 1 g, 98 m/s² | Brak widocznych uszkodzeń konstrukcji zewnętrznej |
| Odporność na ciepło lutowania | Końcówki ołowiane zanurzone w lutowiu o temperaturze 350±5℃ na 3s | ΔR ≤ ±(1%R + 0,05 Ω); brak widocznych uszkodzeń zewnętrznych, oznaczenia pozostają wyraźne |
| Lutowalność | Zaciski zanurzone w lutowiu o temperaturze 235±5℃ na 5s | Pokrycie lutem na powierzchni zacisków ≥95% |
| Kryteria porównania | Rezystor falisty | Konwencjonalny rezystor z folii węglowej/metalowej |
| Obsługa mocy | Zaprojektowany do zastosowań o dużej mocy, 50W–10kW; wytrzymuje 10× moc znamionową w przypadku krótkotrwałych przeciążeń | Zwykle 0,1–20 W; łatwo uszkodzić w warunkach przeciążenia |
| Odporność na temperaturę i żywotność | Wytrzymuje temperatury do 350°C; Cykliczna żywotność przekracza 9000 godzin | Niższa odporność na ciepło; Folia rezystancyjna ma tendencję do starzenia się i łuszczenia się pod wpływem długotrwałych wysokich temperatur |
| Aktualna pojemność | Suitable for high-current applications, motor braking, regenerative discharge, and load dumping | Zaprojektowany głównie do niskoprądowych obwodów sygnałowych PCB |
| Charakterystyka indukcyjności | Modele standardowe mają wyższą indukcyjność; dostępne są wersje nieindukcyjne z tektury falistej | Konstrukcja bezcewkowa o bardzo niskiej indukcyjności, odpowiednia do obwodów o wysokiej częstotliwości i małej mocy |
| Trwałość środowiska | Rdzeń ceramiczny z zaciskami ze stali nierdzewnej zapewnia doskonałą odporność na wibracje i wstrząsy | Struktura cienkowarstwowa ma słabszą przyczepność i jest bardziej podatna na uszkodzenia wywołane wibracjami |
| Efektywność kosztowa | Wysoka opłacalność w zastosowaniach wymagających dużej mocy; wyższy koszt w przypadku niskich mocy znamionowych | Niski koszt w zastosowaniach o niskim poborze mocy; drogie i mniej praktyczne w przypadku wymagań dużej mocy |
P1: Jak wybrać rezystor o odpowiedniej mocy znamionowej?
Odp.: Wybierz rezystor o mocy znamionowej 1,5 do 2 razy większej od rzeczywistego zużycia energii w obwodzie. Należy także wziąć pod uwagę zmniejszenie mocy ze względu na temperaturę otoczenia; W środowiskach o wysokiej temperaturze wymagana jest wyższa moc znamionowa.
P2: Czy to normalne, że temperatura powierzchni rezystora jest bardzo wysoka?
Odp.: Rezystory faliste DUFEW podczas pracy przekształcają energię elektryczną w ciepło, więc wysoka temperatura powierzchni jest zjawiskiem normalnym. Upewnij się, że miejsce instalacji jest dobrze wentylowane i wolne od materiałów łatwopalnych. Jeśli temperatura jest nienormalnie wysoka, sprawdź, czy nie doszło do przeciążenia lub czy nie wybrano zbyt małej mocy znamionowej.
P3: Jaka jest zalecana metoda instalacji rezystorów?
Odp.: produkt obsługuje instalację poziomą lub pionową; preferowany jest montaż poziomy, aby ułatwić naturalne chłodzenie konwekcyjne. Zapewnij wystarczający odstęp wokół korpusu rezystora (zwykle co najmniej średnicę rezystora) i unikaj montażu go równo ze ścianami szafy lub innymi elementami generującymi ciepło. Jeśli kilka rezystorów jest zainstalowanych obok siebie, odstęp między nimi powinien wynosić co najmniej 50 mm.
P4: Jakie są stopnie tolerancji rezystancji dla serii CRR i jak wybrać?
Odp.: Seria DUFEW CRR oferuje trzy stopnie tolerancji: klasa K (±10%), klasa J (±5%) i klasa H (±3%). Klasa J (±5%) jest na ogół wystarczająca do hamowania przemysłowego i zastosowań obciążeniowych; w przypadku precyzyjnych pomiarów lub obwodów próbkujących zalecana jest klasa H (±3%) w celu uzyskania większej dokładności.
