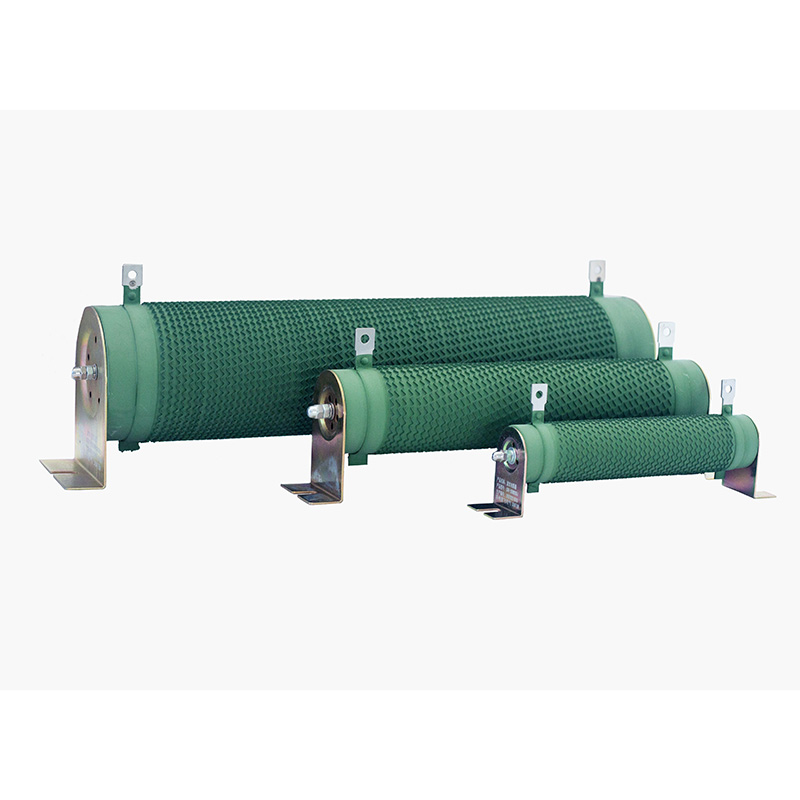

Rezystor rurowy DUFEW to element drutowy dużej mocy zbudowany z ceramicznej struktury rurowej, która zapewnia izolację elektryczną i efektywne przenoszenie ciepła. Druty oporowe wykonane ze stopu niklu i chromu (Ni-Cr), manganiny lub stopu Constantan są precyzyjnie nawinięte wokół rdzenia ceramicznego, aby uzyskać stabilną rezystancję, dużą odporność na przeciążenia i stałą wydajność cieplną.
Konstrukcja rurki ceramicznej poprawia gęstość mocy i wydajność chłodzenia poprzez przenoszenie ciepła przez wewnętrzną strukturę rdzenia. Po uzwojeniu rezystor pokryty jest wysokotemperaturową, trudnopalną warstwą izolacyjną, która chroni drut oporowy przed utlenianiem, wilgocią i wpływem środowiska, pomagając utrzymać stabilną pracę w warunkach przemysłowych.
Odpowiedni do zastosowań w energetyce przemysłowej, rezystor ten jest powszechnie stosowany w układach hamulcowych VFD, obwodach rozruchowych silników, sprzęcie do testowania obciążenia, spawarkach i innych układach elektrycznych wymagających kontrolowanego rozpraszania energii i niezawodnych parametrów cieplnych.
Rezystor przekształca energię elektryczną w ciepło poprzez oporowy drut ze stopu owinięty wokół ceramicznej rurki. Ceramiczny rdzeń zapewnia izolację, pomagając jednocześnie przenosić ciepło do otaczającego środowiska, zapewniając skuteczną kontrolę temperatury.
Dzięki stabilnej wydajności przy wysokim prądzie, krótkotrwałym przeciążeniu i powtarzających się warunkach przełączania, nadaje się do zastosowań związanych z hamowaniem dynamicznym, uruchamianiem silnika, ograniczaniem prądu, symulacją obciążenia, spadkiem napięcia i zużyciem energii.
| Kod modelu | Oznaczający | Opis |
|---|---|---|
| CRR | Seria produktów | Rezystor rurowy |
| 2500 W | Moc znamionowa | 2500 watów |
| 54,4R | Oporność znamionowa | 54,4 Ω |
| J | Tolerancja oporu | J = ±5% (opcjonalnie: K = ±10%, H = ±3%) |
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 50W-10kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-1 kΩ |
| Tolerancja oporu | ±3%, ±5%, ±10% |
| Ocena ochrony | IP00 |
| Współczynnik temperaturowy (TCR) | ≤300 ppm/°C |
| Ocena ognioodporności | UL94V-2 |
| Standard zgodności | GB/T 5792 |
Struktura uzwojenia wpływa bezpośrednio na zdolność rozpraszania ciepła, indukcyjność i przydatność zastosowania rezystora.
Drut oporowy jest nawinięty spiralnie wokół ceramicznej rurki. Struktura ta oferuje proste i ekonomiczne rozwiązanie do zastosowań związanych z rozpraszaniem mocy o niskiej częstotliwości, gdzie indukcyjność nie jest krytycznym problemem.
Drut oporowy uformowany jest w profil falisty i zamontowany pionowo na rurce ceramicznej. Konstrukcja ta znacznie zwiększa powierzchnię chłodzącą, jednocześnie zmniejszając indukcyjność pasożytniczą, dzięki czemu idealnie nadaje się do układów hamulcowych VFD, obciążeń impulsowych i zastosowań wymagających lepszej wydajności termicznej.
Zapewnia stałą wartość rezystancji i nadaje się do większości standardowych zastosowań przemysłowych wymagających stabilnej i bezobsługowej pracy.
Opór można regulować za pomocą ruchomego metalowego zacisku lub mechanizmu gwintującego, co pozwala na elastyczne ustawienia rezystancji na potrzeby uruchamiania sprzętu, testowania i zastosowań przy zmiennym obciążeniu.
Dostępny z wieloma punktami poboru, zapewniającymi różne wartości rezystancji z pojedynczego rezystora, dzięki czemu nadaje się do złożonych obwodów elektrycznych i wielostopniowego sterowania obciążeniem.
Wykonana z wysokiej jakości ceramiki izolacyjnej rura zapewnia doskonałą wytrzymałość dielektryczną, efektywne przenoszenie ciepła, wysoką wytrzymałość mechaniczną i wyjątkową odporność na szok termiczny podczas ciągłej pracy przemysłowej.
Dostępny w stopach niklowo-chromowych (Ni-Cr), manganinowych i konstantanowych, drut oporowy zapewnia stabilne właściwości elektryczne, doskonałą odporność na przeciążenia i długoterminową stabilność rezystancji w powtarzających się cyklach termicznych.
Przyjazna dla środowiska nieorganiczna powłoka izolacyjna chroni drut oporowy przed utlenianiem, wilgocią, kurzem i korozją, zapewniając jednocześnie niezawodne działanie zmniejszające palność zgodnie z wymaganiami UL94V-2.
Rura ceramiczna działa zarówno jako wspornik izolacyjny, jak i skuteczny środek rozpraszający ciepło, umożliwiając rezystorowi dostarczanie wyższych mocy znamionowych w kompaktowej obudowie. Dzięki temu idealnie nadaje się do zastosowań przemysłowych, w których przestrzeń instalacyjna jest ograniczona.
Wysoka przewodność cieplna rurki ceramicznej umożliwia szybkie przekazywanie ciepła z drutu oporowego do otaczającego powietrza. Opcjonalne pionowe uzwojenie faliste dodatkowo zwiększa powierzchnię chłodzącą, poprawiając wydajność przy ciągłym obciążeniu i obniżając temperaturę roboczą.
Wykonany z wysokiej jakości materiałów ceramicznych i chroniony wysokotemperaturową nieorganiczną powłoką izolacyjną, rezystor może wytrzymać temperatury robocze do 350°C. Wersje pokryte emalią szklaną są dostępne do zastosowań wymagających temperatur do 375°C.
Zaprojektowany do zastosowań związanych z przeciążeniami wysokoprądowymi i krótkotrwałymi, rezystor zapewnia doskonałą odporność na szok termiczny i powtarzające się obciążenie impulsowe. Doskonale nadaje się do zastosowań związanych z rozruchem silnika, hamowaniem dynamicznym i testowaniem obciążenia.
DUFEW oferuje stałe, regulowane, wielozaciskowe, o niskiej indukcyjności i specjalnie zaprojektowane rezystory rurowe, aby spełnić różnorodne wymagania elektryczne i mechaniczne w różnych gałęziach przemysłu.
Rezystor może być dostarczony z różnymi wspornikami montażowymi i konfiguracjami zacisków, umożliwiając wygodną instalację w szafach elektrycznych, bankach obciążenia, sprzęcie testującym i maszynach przemysłowych.
Drut ze stopu najwyższej jakości, trwała struktura ceramiczna i odporna na utlenianie powłoka ochronna zapewniają stabilne wartości rezystancji, doskonałą stabilność termiczną i dłuższą żywotność w wymagających warunkach pracy.
Szeroko stosowany w spawarkach, przemysłowych szafach sterowniczych i systemach automatyki elektrycznej do ograniczania prądu, spadku napięcia i rozpraszania energii.
Nadaje się do banków obciążenia, sprzętu do testowania wypalania, systemów rozładowywania akumulatorów i testów starzenia zasilaczy, gdzie wymagane jest stabilne rozpraszanie mocy.
Stosowany w układach hamulcowych VFD małej i średniej mocy, obwodach rozruchowych silników, układach serwonapędów i przemysłowych urządzeniach transmisyjnych wymagających niezawodnego hamowania i kontroli obciążenia.
Stosowany w elektrycznym sprzęcie pomiarowym, obwodach ochronnych, rozdzielnicach i panelach sterowania w celu zapewnienia stabilnej rezystancji i poprawy niezawodności obwodu.
Idealne rozwiązanie zamienne do konserwacji sprzętu przemysłowego, modernizacji maszyn i produkcji OEM, z możliwością elastycznego dostosowywania dla klientów międzynarodowych.
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Napięcie wytrzymywane dielektrykiem | 2500VAC / 50Hz / 60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10× moc znamionowa przez 5 sekund | Brak widocznych uszkodzeń |
| Załaduj życie | Praca cykliczna (10 s wł. / 90 s wył.) | > 9000 godzin |
| Odporność na wilgoć i ciepło | 40°C ±2°C, 90–95% wilgotności względnej, 100 godzin | ΔR ≤ ±(1%R + 0,05 Ω) |
| Szybkie cykle temperaturowe | -55°C / 55°C / 155°C, 15 minut każdy, 5 cykli | ΔR ≤ ±(2%R + 0,05 Ω) |
| Odporność na ciepło | 350°C przez 2 godziny | Brak widocznych przebarwień i uszkodzeń |
| Współczynnik temperaturowy (TCR) | Obciążenie znamionowe a rezystancja początkowa | <300 ppm/°C |
| Odporność na ogień | 10× moc znamionowa przez 5 minut | Świeci na czerwono bez otwartego płomienia |
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Siła terminala | 45N / 30 sekund | Brak poluzowań i widocznych uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/s² | Brak widocznych uszkodzeń konstrukcyjnych |
| Odporność na ciepło lutowania | Zaciski zanurzone w lutowiu o temperaturze 350±5°C na 3 sekundy | ΔR ≤ ±(1%R + 0,05 Ω) |
| Lutowalność | Zaciski zanurzone w lutowiu o temperaturze 235±5°C na 5 sekund | Pokrycie lutowane ≥95% |
Uwaga: Wszystkie dane dotyczące wydajności zostały zmierzone w standardowych warunkach laboratoryjnych zgodnie z normą GB/T 5792. Rzeczywista wydajność może się różnić w zależności od warunków instalacji, temperatury otoczenia i roboczego cyklu pracy.
| Element porównawczy | Rezystor rurowy DUFEW | Konwencjonalny nierurowy rezystor mocy |
|---|---|---|
| Struktura rdzenia | Rura ceramiczna o wysokiej wytrzymałości służy zarówno jako nośnik izolacyjny, jak i środek rozpraszający ciepło | Konstrukcja nośna jest głównie mechaniczna i ma stosunkowo ograniczoną zdolność odprowadzania ciepła |
| Gęstość mocy | Wyższa moc wyjściowa w tej samej przestrzeni montażowej dzięki efektywnemu przewodzeniu ciepła | Niższa gęstość mocy ze względu na ograniczenia strukturalne i chłodzące |
| Rozpraszanie ciepła | Rura ceramiczna zapewnia szybki transfer ciepła; opcjonalne uzwojenie faliste dodatkowo poprawia wydajność chłodzenia | Rozpraszanie ciepła zależy głównie od powierzchni i jest generalnie mniej wydajne |
| Opcje konfiguracji | Dostępne w wersjach stałych, regulowanych, z wieloma zaciskami i o niskiej indukcyjności | Przeważnie konstrukcje o stałej rezystancji z ograniczoną elastycznością konfiguracji |
| Wytrzymałość mechaniczna | Grubościenna konstrukcja z ceramiki z tlenku glinu zapewnia doskonałą odporność na uderzenia i długoterminową stabilność strukturalną | Cienkie konstrukcje ceramiczne lub foliowe są bardziej podatne na pękanie lub uszkodzenie podczas transportu i montażu |
| Konserwacja | Gładka, cylindryczna powierzchnia minimalizuje gromadzenie się kurzu i ułatwia rutynowe czyszczenie | Nieregularne powierzchnie łatwiej gromadzą kurz, co wymaga częstszego czyszczenia |
| Typowe zastosowania | Hamowanie dynamiczne, rozruch silnika, banki obciążenia, sprzęt testujący, automatyka przemysłowa, spawarki | Obwody elektroniczne ogólnego przeznaczenia i konwencjonalne zastosowania związane z rozpraszaniem mocy |
DUFEW specjalizuje się w projektowaniu i produkcji przemysłowych rezystorów mocy i komponentów energoelektronicznych, dostarczając niezawodne produkty dla globalnych producentów OEM, dystrybutorów i użytkowników przemysłowych.
Nasze portfolio produktów obejmuje rezystory rurowe, rezystory faliste, rezystory w obudowie aluminiowej, baterie rezystorów hamowania, reaktory, jednostki hamujące, transformatory, filtry i systemy testowania obciążenia.
Każdy produkt jest wytwarzany w ramach standardowych procesów produkcyjnych i przed wysyłką przechodzi kompleksowe testy elektryczne i mechaniczne, aby zapewnić stabilne działanie i stałą jakość.
Zapewniamy dostosowane wartości rezystancji, moce znamionowe, wymiary, typy zacisków, konstrukcje uzwojeń i rozwiązania montażowe w oparciu o rysunki klienta lub wymagania aplikacji.
Dzięki nowoczesnym zakładom produkcyjnym i doświadczonemu zespołowi inżynierów DUFEW zapewnia stabilną zdolność produkcyjną, szybkie terminy realizacji i profesjonalne wsparcie techniczne w całym projekcie.
Odp.: Rezystor rurowy to rodzaj rezystora drutowego, w którym rdzeń izolacyjny wykorzystuje rurkę ceramiczną. W porównaniu z konstrukcjami płaskimi lub płytowymi, konstrukcja rurowa zapewnia lepsze odprowadzanie ciepła, wyższą gęstość mocy, lepszą wytrzymałość mechaniczną i większą elastyczność w konfiguracjach regulowanych lub z wieloma zaciskami.
O: Tak. DUFEW zapewnia kompletne usługi dostosowywania OEM i ODM, w tym wartości rezystancji, moce znamionowe, wymiary, materiały drutu oporowego, typy zacisków, wsporniki montażowe, regulowane konstrukcje i konfiguracje z wieloma terminalami w oparciu o rysunki lub wymagania aplikacji.
Odp.: Wersja standardowa ma konstrukcję typu otwartego IP00 i jest przeznaczona do montażu wewnątrz szafek elektrycznych lub sprzętu. W przypadku dużej wilgotności lub trudnych warunków pracy zalecamy wybór wersji pokrytej emalią szklaną lub specjalnie zabezpieczonej lub zastosowania odpowiedniej obudowy i środków zapewniających ochronę przed wilgocią.
Odp.: Zamiennik powinien odpowiadać oryginalnej wartości rezystancji, mocy znamionowej, napięciu roboczemu i wymiarom instalacji. Jeśli oryginalny model jest niedostępny, DUFEW może polecić równoważne lub ulepszone rozwiązanie w oparciu o Twoją aplikację, aby zapewnić bezpieczne i niezawodne działanie.
Odp.: Modele stałe idealnie nadają się do urządzeń o wymaganiach dotyczących stabilnej rezystancji, natomiast wersje regulowane lepiej nadają się do uruchamiania, testowania, symulacji obciążenia i zastosowań wymagających regulacji rezystancji podczas pracy.
Odp.: Jest szeroko stosowany w napędach silnikowych, inwerterowych układach hamulcowych, sprzęcie spawalniczym, bankach obciążenia, sprzęcie do testowania mocy, automatyce przemysłowej, elektrycznych panelach sterowania, systemach rozładowywania akumulatorów, sprzęcie wykorzystującym energię odnawialną, systemach kolejowych i innych ciężkich zastosowaniach przemysłowych.
DUFEW produkuje wysokiej jakości rezystory rurowe do przemysłowego sterowania mocą, układów hamulcowych, testowania obciążenia i zastosowań związanych z rozpraszaniem energii. Niezależnie od tego, czy potrzebujesz standardowego produktu, czy w pełni dostosowanego rozwiązania, nasz zespół inżynierów jest gotowy zapewnić profesjonalne wsparcie techniczne i szybkie wyceny.
