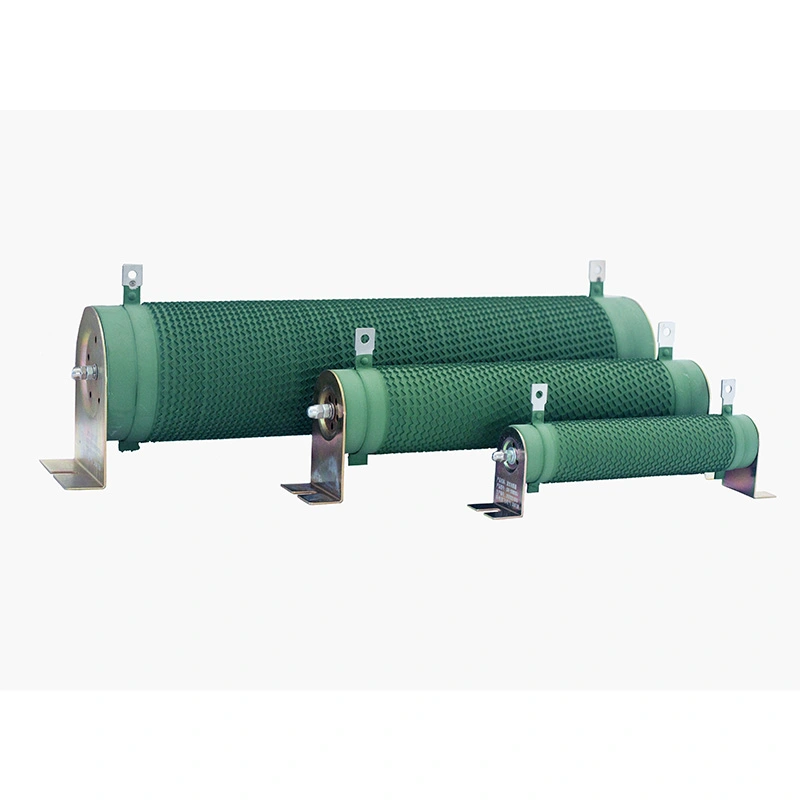

Nieindukcyjny rezystor falisty serii DUFEW CRR to pasywny rezystor rozpraszający dużej mocy, specjalnie zoptymalizowany do obwodów impulsowych średniej i wysokiej częstotliwości. Produkt wyposażony w unikalną, nieindukcyjną konstrukcję uzwojenia z pionową falistą płaską wstążką, oferuje moc znamionową od 50 W do 10 kW, wartości rezystancji od 0,01 Ω do 1 kΩ, trzy opcje tolerancji rezystancji i maksymalne napięcie robocze 1200 V.
Zaprojektowany z myślą o doskonałej zdolności do przeciążenia impulsów i stabilnych parametrach cieplnych, jest szeroko stosowany do rozpraszania energii, wykrywania prądu, hamowania, tłumienia przepięć i testowania obciążenia w systemach energii odnawialnej, automatyce przemysłowej i sprzęcie testowym laboratoryjnym na całym świecie.
| Kod modelu | Oznaczający | Opis |
| CRR | Szereg | Nieindukcyjny rezystor falisty |
| 2500 W | Moc znamionowa | 2500 W |
| 54,4R | Oporność znamionowa | 54,4 Ω |
| J | Tolerancja oporu | J = ±5% (opcjonalnie: K = ±10%, H = ±3%) |
| Parametr | Specyfikacja |
| Zakres mocy | 50 W–10 kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω–1 kΩ |
| Tolerancja oporu | ±3% / ±5% / ±10% |
| Ocena ochrony | IP00 |
| Współczynnik temperaturowy (TCR) | ≤300 ppm/°C |
| Ocena ognioodporności | UL94V-2 |
| Standard zgodności | GB/T 5792 |
Wykonany z jednoczęściowej ceramiki izolacyjnej o wysokiej zawartości tlenku glinu, pusty rdzeń posiada wewnętrzny kanał powietrza konwekcyjnego zapewniający efektywne odprowadzanie ciepła. Zapewnia doskonałą odporność na wibracje i utrzymuje stabilne właściwości izolacyjne w temperaturach do 350°C. Struktura ceramiczna wytrzymuje wielokrotne cykle w wysokich i niskich temperaturach bez pękania.
Płaska taśma ze stopu jest precyzyjnie wtłoczona w ciągły profil falisty, co zapewnia wyjątkowo niski współczynnik temperaturowy oporu (TCR). Dostępne są dwa materiały stopowe do różnych zastosowań: nikiel-chrom (Ni-Cr) do ciągłego hamowania z dużą mocą i rozpraszania energii oraz Constantan do precyzyjnych obwodów wykrywania niskiego prądu.
Zaciski końcowe, słupki zaciskowe i wsporniki montażowe są wykonane z pogrubionej stali nierdzewnej z pasywowanym wykończeniem antykorozyjnym. Zespół przechodzi test rozciągania zacisków 45N bez poluzowania, zapewnia doskonałą odporność na ciepło lutowania i minimalizuje nagrzewanie styków spowodowane utlenianiem.
Stosując technikę dwuprzewodowego odwróconego, nieindukcyjnego uzwojenia, równoważną indukcyjność szeregową (ESL) można zwykle kontrolować poniżej 10 nH, dzięki czemu rezystor nadaje się do obwodów przełączających wysokiej częstotliwości pracujących przy częstotliwościach do 100 kHz.
●Wyjątkowo niska indukcyjność – falista struktura w połączeniu z odwrotnym uzwojeniem nieindukcyjnym skutecznie eliminuje indukcyjność własną, tłumi oscylacje wysokiej częstotliwości i skoki napięcia oraz chroni urządzenia półprzewodnikowe mocy.
●Doskonałe odprowadzanie ciepła – Pionowa, falista konstrukcja zwiększa powierzchnię chłodzącą, podczas gdy rdzeń ceramiczny zapewnia efektywne przewodzenie ciepła, umożliwiając wyższą gęstość mocy i niższy wzrost temperatury.
●Wyjątkowa odporność na przeciążenia – wytrzymuje 10× moc znamionową przez 5 sekund bez widocznych uszkodzeń, dzięki czemu idealnie nadaje się do zastosowań związanych z hamowaniem i pochłanianiem przepięć.
●Długa żywotność – Żywotność przy obciążeniu cyklicznym przekracza 9000 godzin (rozładowanie 10 s / przerwa 90 s), z powłoką odporną na starzenie i rdzeniem ceramicznym pozbawionym odkształceń.
●Przyjazny dla środowiska – nieorganiczna, przyjazna dla środowiska powłoka nie wytwarza dymu, toksycznych gazów i jest zgodna z wymogami bezpieczeństwa RoHS i UL.
●Elastyczne dostosowywanie – wartość rezystancji, moc znamionowa, wymiary, orientacja zacisków i wsporniki montażowe można dostosować zgodnie z rysunkami lub specyfikacjami.
Przetwornice magazynowania energii, falowniki fotowoltaiczne, systemy kontroli nachylenia turbin wiatrowych, obciążenia testowe starzenia akumulatorów, rezystory szybkiego ładowania DC i rozładowywania.
Przemienniki częstotliwości średniej i wysokiej częstotliwości, serwonapędy do hamowania regeneracyjnego, dźwigi portowe, windy, walcownie, ciągarki drutu i sprzęt tekstylny, systemy rozpraszania energii.
Banki obciążenia wysokiej częstotliwości, stanowiska do testowania sygnałów impulsowych, systemy starzenia zasilaczy, precyzyjne wykrywanie prądu, rezystory tłumiące i tłumiące.
Elektrodrążarki drutowe CNC, sprzęt do spawania łukowego, systemy podnoszenia i oświetlenia scenicznego, wirówki, maszyny papiernicze i układarki-regeneratory.
Ograniczenie prądu wysokiej częstotliwości, rezystory rozruchowe silnika, absorpcja energii udarowej szafy średniego napięcia.
DUFEW specjalizuje się w badaniach i rozwoju oraz produkcji komponentów energoelektronicznych, dostarczając niezawodne produkty i zintegrowane rozwiązania dla użytkowników przemysłowych, dystrybutorów i klientów OEM.
Oferujemy pełną gamę produktów energoelektronicznych, w tym rezystory, jednostki hamujące, reaktory, transformatory, filtry i systemy banków obciążenia, zapewniając kompleksowe zaopatrzenie w różnorodne potrzeby aplikacji.
Rygorystyczne procesy produkcyjne, nowoczesne linie produkcyjne i rygorystyczna kontrola jakości zapewniają stałą wydajność produktu, długą żywotność i niezawodne działanie.
Dostępne są niestandardowe wartości rezystancji, moce znamionowe, wymiary, konfiguracje zacisków i opcje montażu, aby spełnić Twoje specyficzne wymagania techniczne.
Efektywne zarządzanie produkcją i elastyczne wsparcie techniczne pomagają skrócić czas realizacji zamówień i zapewniają niezawodną pomoc od wyboru produktu po obsługę posprzedażną.
| Charakterystyczny | Warunki testu | Wydajność |
| Napięcie wytrzymywane dielektrykiem | 2500VAC / 50Hz / 60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10× moc znamionowa przez 5 s | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Praca cykliczna (10 s wł. / 90 s wył.) | 9000 godzin |
| Wilgotne ciepło w stanie ustalonym | 40°C ±2°C, 90–95% wilgotności względnej, 100 godz | ΔR ≤ ±(1%R + 0,05 Ω) |
| Szybka zmiana temperatury | -55°C / 55°C / 155°C, 15 min każdy, 5 cykli | ΔR ≤ ±(2%R + 0,05 Ω) |
| Odporność na ciepło | 350°C / 2h | Brak widocznych przebarwień i uszkodzeń |
| Współczynnik temperaturowy | Odporność na obciążenie znamionowe a rezystancja statyczna | <300 ppm/°C |
| Odporność na ogień | 10× moc znamionowa przez 5 min | Rozpalony do czerwoności bez otwartego płomienia |
| Charakterystyczny | Warunki testu | Wydajność |
| Siła terminala | 45N / 30s | Żadnych luzów i widocznych uszkodzeń |
| Odporność na wibracje | 5–200 Hz, 1 g, 98 m/s² | Brak widocznych uszkodzeń konstrukcji |
| Odporność na ciepło lutowania | Zaciski zanurzone w lutowiu o temperaturze 350±5°C na 3s | ΔR ≤ ±(1%R + 0,05 Ω) |
| Lutowalność | Zaciski zanurzone w lutowiu o temperaturze 235±5°C na 5s | Pokrycie lutem ≥95% |
| Element porównawczy | Nieindukcyjny rezystor falisty | Rezystory konwencjonalne (folia węglowa / folia metalowa / standardowy drut drutowy) |
| Cel projektu | Zoptymalizowany pod kątem impulsów o wysokiej częstotliwości, hamowania VFD i rozpraszania energii regeneracyjnej | Zaprojektowany do ogólnych zastosowań o niskim sygnale i stałej mocy |
| Tłumienie pasożytniczej indukcyjności | Uzwojenie faliste z odwrotnym przeplataniem zmniejsza indukcyjność do mniej niż jednej dziesiątej w porównaniu z konwencjonalnymi typami uzwojenia drutowego | Brak aktywnego tłumienia indukcyjności; standardowe konstrukcje drutowe mają wysoką indukcyjność pasożytniczą |
| Odpowiedź impulsowa | Szybka reakcja impulsowa przy minimalnym opóźnianiu napięcia | Zauważalne indukcyjne magazynowanie energii i ogonowanie napięcia |
| Tłumienie harmonicznych i skoków | Znacząco redukuje zakłócenia harmoniczne i skoki napięcia | Wysoka indukcyjność może wzmacniać skoki impulsów i zniekształcenia sygnału |
| Cykle termiczne i starzenie się | Jednolity rozkład naprężeń termicznych; dryft oporu ≤1% w przypadku długotrwałej jazdy na rowerze | Złuszczanie się powłoki i nadmierny dryft oporu w wyniku częstych cykli termicznych |
P1: Czy konstrukcja nieindukcyjna wpływa na moc znamionową lub dokładność rezystancji?
Odp.: Nie. Nieindukcyjna metoda uzwojenia zmienia jedynie rozkład pola magnetycznego ścieżki prądu. Nie wpływa to negatywnie na rezystywność, zdolność rozpraszania ciepła ani moc taśmy stopowej. Tolerancja rezystancji i współczynnik temperaturowy pozostają takie same jak w wersji standardowej.
P2: Jak mogę ustalić, czy wymagana jest wersja nieindukcyjna?
Odp.: Jeśli obwód wykorzystuje sterowanie PWM wysokiej częstotliwości, szybkie przełączanie IGBT lub doświadcza dzwonienia pod napięciem i zniekształceń kształtu fali, zalecana jest wersja nieindukcyjna. W zwykłych zastosowaniach hamowania 50/60 Hz zwykle wystarczający jest standardowy rezystor falisty.
P3: Czy można dostosować specjalne wartości rezystancji lub wymiary?
O: Tak. DUFEW zapewnia pełną personalizację, w tym wartości rezystancji powyżej 0,01 Ω–1 kΩ, moc znamionową, długość i średnicę rurki ceramicznej, położenie zacisków i konfiguracje wsporników montażowych. Próbki można szybko wyprodukować na podstawie rysunków lub specyfikacji.
P4: Co należy zrobić, jeśli po długotrwałym użytkowaniu dryft rezystancji przekracza zakres tolerancji?
Odp.: Długotrwałe utlenianie w wysokiej temperaturze, wysoka wilgotność i częste przeciążenia mogą uszkodzić wstęgę stopu. Jeżeli rezystancja izolacji spadnie poniżej 100MΩ, zaleca się wymianę. Poprawa wentylacji szafy i dobór rezystora o wystarczającym marginesie mocy może znacznie wydłużyć żywotność.
