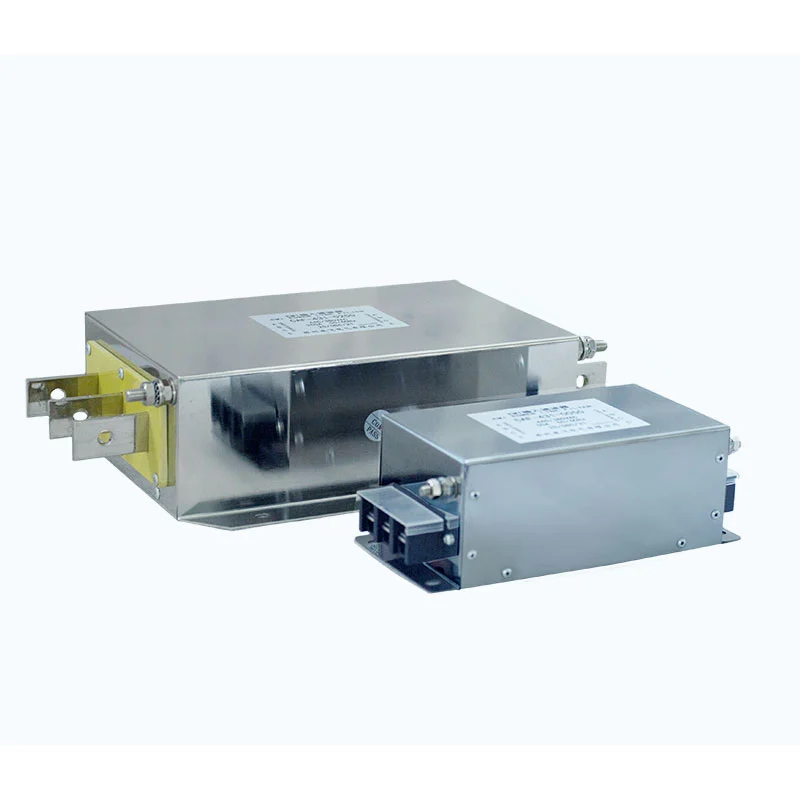

Filtr zasilania jest instalowany pomiędzy przychodzącym źródłem zasilania a wejściem zasilania urządzenia. Jego głównym celem jest kontrola zakłóceń elektromagnetycznych (EMI) przewodzonych przez linię energetyczną.
Sprzęt energoelektroniczny, taki jak falowniki, serwonapędy i zasilacze impulsowe, może generować zakłócenia o wysokiej częstotliwości podczas operacji przełączania. Zewnętrzne urządzenia elektryczne i sieć energetyczna mogą również wprowadzać niepożądane zakłócenia o wysokiej częstotliwości do tej samej linii zasilającej.
Filtr zapewnia impedancję tym niepożądanym komponentom o wysokiej częstotliwości, jednocześnie umożliwiając przejście normalnego źródła zasilania.
Przeznaczony jest do pracy w obu kierunkach:
- Redukcja zakłóceń o wysokiej częstotliwości generowanych przez sprzęt i kierowanych do sieci energetycznej
- Ogranicz zewnętrzne zakłócenia RF i elektryczne dostające się do urządzenia przez linię zasilającą
- Tłumienie zakłóceń w trybie wspólnym i różnicowym
- Zmniejsz możliwość zakłóceń pomiędzy sąsiednimi urządzeniami elektronicznymi
Dlatego filtr jest używany jako część systemu kontroli EMI/EMC urządzenia i systemu tłumienia zakłóceń w linii energetycznej.
Filtr wykorzystuje kombinację dławików trybu wspólnego, kondensatorów X, kondensatorów Y i elementów rezystancyjnych, tworząc sieć filtrowania dolnoprzepustowego.
Dławik sygnału wspólnego charakteryzuje się dużą impedancją wobec szumów o wysokiej częstotliwości w trybie wspólnym, jednocześnie umożliwiając przepływ normalnego prądu zasilania.
Kondensator X jest podłączony do przewodów zasilających i zapewnia ścieżkę dla szumu o wysokiej częstotliwości w trybie różnicowym.
Kondensatory Y zapewniają kontrolowaną ścieżkę pomiędzy przewodami zasilającymi a masą lub odniesieniem do obudowy w celu zapewnienia odpowiednich zakłóceń w trybie wspólnym.
W zależności od konfiguracji obwodu elementy rezystancyjne mogą być użyte do rozładowania kondensatora i tłumienia obwodu.
Połączony obwód zapewnia tłumienie zakłóceń w trybie wspólnym i różnicowym w określonym zakresie częstotliwości.
Filtr może mieć konstrukcję jednostopniową lub dwustopniową.
Filtrowanie jednostopniowe nadaje się do zastosowań, w których poziom zakłóceń można kontrolować za pomocą jednej sekcji filtrującej, a przestrzeń instalacyjna jest ograniczona.
Dwustopniowa filtracja zapewnia dodatkowe tłumienie tam, gdzie sprzęt pracuje w bardziej wymagającym środowisku elektromagnetycznym.
Należy określić odpowiednią konfigurację w zależności od sprzętu, charakterystyki zakłóceń, wymaganego tłumienia i warunków instalacji.
Poniższe specyfikacje mają zastosowanie do odpowiedniej konfiguracji produktu. Różne serie filtrów Dufew Electric mogą mieć różne zakresy napięcia i prądu.
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | 250VAC dla określonej konfiguracji jednofazowej |
| Prąd znamionowy | 1A--60A dla określonej konfiguracji jednofazowej |
| Częstotliwość robocza | 50 Hz / 60 Hz / do 500 Hz, w zależności od konfiguracji |
| Zakres filtrowania | 5 kHz-30 MHz |
| Wytrzymałość dielektryczna, linia do linii | 1500 V DC / 60 s |
| Wytrzymałość dielektryczna, linia-masa | 2250 V DC / 60 s* |
| Rezystancja izolacji | >100MΩ przy 1000VDC |
| Możliwość przeciążenia | 1,4 × prąd znamionowy przez 1 minutę, z co najmniej 15-minutową przerwą między zdarzeniami przeciążenia |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | T40 / F (155°C) |
| Stopień trudnopalności | UL94V-2 |
| Norma produktu | GB/T 15287/8 |
* W dostarczonych informacjach technicznych podano również wytrzymałość dielektryczną przewodu-ziemia przy napięciu 2500 V prądu stałego / 60 s. Obowiązującą wartość należy potwierdzić w ostatecznej specyfikacji wybranego modelu.
Typowe oznaczenie modelu to: CAF-4 3 1-0010
| Kod | Opis |
|---|---|
| CAF | Dufew Electric filter series |
| 4 | Klasa napięcia; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Konfiguracja faz; 3 = trójfazowy, 1 = jednofazowy |
| 1 | Kategoria filtra; 1 = filtr wejściowy, 2 = filtr wyjściowy |
| 0010 | Prąd znamionowy; 0010 = 10A |
Przed złożeniem zamówienia oznaczenie modelu należy porównać z odpowiednią specyfikacją produktu i tabliczką znamionową.
Obwód filtra eliminuje zakłócenia wysokiej częstotliwości zarówno w trybie wspólnym, jak i różnicowym, dzięki czemu można go stosować tam, gdzie mogą występować różne rodzaje przewodzonych zakłóceń elektromagnetycznych.
Filtr może redukować zakłócenia generowane przez podłączony sprzęt i kierowane do sieci zasilającej, ograniczając jednocześnie zewnętrzne zakłócenia o wysokiej częstotliwości przedostające się przez przyłącze zasilania.
Określony zakres filtrowania obejmuje zakłócenia wysokiej częstotliwości związane z przełączaniem elektroniki mocy i innym sprzętem elektronicznym.
Strukturę filtrującą można wybrać w zależności od poziomu zakłóceń i wymagań instalacyjnych.
Zintegrowana konstrukcja nadaje się do montażu wewnątrz szaf sterowniczych i szaf elektrycznych, gdzie przestrzeń montażowa jest ograniczona.
Filtr przeznaczony jest do jednofazowych urządzeń energoelektronicznych, w których należy kontrolować przewodzone zakłócenia elektromagnetyczne. Może być stosowany w falownikach jednofazowych, serwonapędach, zasilaczach impulsowych, sterownikach, hafciarkach, maszynach grawerujących, przemysłowym sprzęcie sterującym i innym sprzęcie elektronicznym instalowanym w środowiskach wrażliwych na zakłócenia elektromagnetyczne.
Filtr może być również stosowany w instalacjach elektrycznych, gdzie wiele urządzeń elektronicznych pracuje w tej samej sieci energetycznej, a przewodzące zakłócenia mogą mieć wpływ na działanie sprzętu lub wydajność systemu.
Filtr może być odpowiedni, gdy w sprzęcie występują objawy związane z zakłóceniami, takie jak:
- Nieoczekiwane przestoje
- Błędne wyzwalanie lub nieprawidłowe działanie
- Zakłócenia komunikacji lub sterowania
- Nadmierny szum elektryczny
- Zakłócenia linii energetycznej pomiędzy sąsiednimi urządzeniami
Objawy te mogą mieć wiele przyczyn. Przed wyborem filtra należy zidentyfikować rzeczywiste źródło problemu. Filtr nie zastępuje środków naprawczych w przypadku przeciążenia, nieprawidłowego uziemienia, awarii izolacji, usterek sprzętu lub innych podstawowych problemów elektrycznych.
Dobór filtra powinien uwzględniać napięcie zasilania urządzenia, prąd znamionowy, częstotliwość roboczą, konfigurację jednofazową, wymaganą wydajność filtrowania, wymiary instalacji, metodę uziemienia, temperaturę otoczenia i poziom ochrony.
W przypadku określonej konfiguracji jednofazowej zalecana wartość znamionowa filtra wynosi około 1,2–1,5 prądu znamionowego urządzenia. Ostateczny wybór powinien również uwzględniać rzeczywisty prąd obciążenia, warunki przeciążenia, temperaturę pracy i specyfikacje producenta.
W celu wyboru modelu klienci mogą podać model sprzętu, napięcie zasilania, prąd znamionowy, częstotliwość roboczą, schemat połączeń, wymiary instalacji, objawy zakłóceń i środowisko pracy.
Prawidłowa instalacja jest szczególnie ważna dla tłumienia zakłóceń elektromagnetycznych o wysokiej częstotliwości.
Przed instalacją sprawdź napięcie i prąd urządzenia. Wybrany filtr musi być dostosowany do zasilania urządzenia i prądu roboczego.
Sprawdź obudowę, zaciski, punkty montażowe, etykietę identyfikacyjną i oznaczenia przewodów. Nie instaluj uszkodzonego urządzenia.
Zainstaluj filtr możliwie najbliżej wejścia zasilania chronionego sprzętu. W przypadku instalacji w szafie filtr można zamontować na odpowiedniej metalowej powierzchni montażowej, zgodnie z wymaganiami instalacyjnymi.
Podłącz filtr pomiędzy doprowadzonym zasilaniem a wejściem urządzenia zgodnie z odpowiednim schematem połączeń. Postępuj zgodnie z zaznaczonymi zaciskami wejściowymi i wyjściowymi, w których określony jest zdefiniowany kierunek podłączenia.
Zacisk uziemiający musi być niezawodnie podłączony.
Nie wiązać ze sobą przewodów wejściowych i wyjściowych filtra.
Zakłócenia o wysokiej częstotliwości mogą powodować sprzężenie pomiędzy blisko poprowadzonymi przewodami wejściowymi i wyjściowymi oraz omijać obwód filtrujący. Dlatego okablowanie po stronie wejściowej i po stronie obciążenia należy poprowadzić oddzielnie i w miarę możliwości trzymać z dala od siebie.
Przewód uziemiający powinien być krótki i mieć odpowiednio niską impedancję dla instalacji.
Po sprawdzeniu okablowania i uziemienia:
1. Potwierdź wszystkie połączenia terminali.
2. Sprawdź separację kabla wejściowego/wyjściowego.
3. Zasil sprzęt.
4. Obserwuj stan pracy i stany alarmowe.
5. Sprawdź, czy pierwotne zakłócenia zostały zredukowane.
W przypadku kompaktowych urządzeń jednofazowych zintegrowany zespół filtra może zmniejszyć liczbę elementów wymaganych do instalacji.
| Porównanie | Zintegrowany filtr jednofazowy | Oddzielne jednostki filtrujące |
|---|---|---|
| Struktura | Jeden zintegrowany zespół | Wiele niezależnych zespołów |
| Instalacja | One filter installation point | Oddzielne jednostki i punkty mocowania |
| Okablowanie | Dedykowane zaciski wejściowe i wyjściowe filtra | Dodatkowe połączenia wzajemne i routing |
| Miejsce w szafce | Nadaje się do kompaktowych szaf sterowniczych | Wymaga miejsca dla każdej jednostki |
| Zarządzanie komponentami | Montaż jednego produktu | Oddzielne komponenty i akcesoria |
Rzeczywista wydajność EMI zależy od obwodu filtra, warunków elektrycznych, uziemienia, prowadzenia kabli i jakości instalacji. Sama zintegrowana konstrukcja nie powinna być traktowana jako gwarancja doskonałego tłumienia zakłóceń elektromagnetycznych bez danych testowych specyficznych dla aplikacji.
Dufew Electric produkuje komponenty energoelektroniki, w tym rezystory, układy hamulcowe, reaktory, filtry, transformatory i niestandardowe komponenty elektryczne.
W przypadku filtrów zasilania produkcja i kontrola mogą obejmować:
Kontrola komponentów → Zespół filtra → Testowanie elektryczne → Kontrola końcowa → Opakowanie
W zależności od konfiguracji produktu kontrola może obejmować:
- Weryfikacja specyfikacji komponentów
- Kontrola zacisków i połączeń
- Badanie rezystancji izolacji
- Badanie wytrzymałości dielektrycznej
- Testowanie wydajności elektrycznej
- Kontrola wymiarowa
- Końcowa kontrola produktu
Odpowiednie zapisy techniczne i dokumentacja testowa mogą być dostarczone zgodnie z wymaganiami produktu i projektu.
Dufew Electric posiada certyfikaty ISO i CE wspierające działania związane z zarządzaniem jakością i zgodnością produktów.
Obowiązujące certyfikaty i dokumenty techniczne należy potwierdzić w zależności od wybranego modelu, konfiguracji produktu i rynku docelowego.
Zamówienia międzynarodowe można układać według ilości produktu, wymiarów, miejsca docelowego i wymagań dotyczących dostawy.
W razie potrzeby można skorzystać z frachtu morskiego, frachtu lotniczego, dostawy ekspresowej lub spedytora wyznaczonego przez klienta. Opakowanie dobierane jest w zależności od struktury produktu i warunków transportu.
Jest instalowany na wejściu zasilania sprzętu elektronicznego w celu tłumienia przewodzonych zakłóceń elektromagnetycznych przemieszczających się przez linię energetyczną. Typowe zastosowania obejmują falowniki jednofazowe, serwonapędy, zasilacze impulsowe i sterowniki.
Filtr zaprojektowano tak, aby przeciwdziałał zakłóceniom wysokiej częstotliwości zarówno w trybie wspólnym, jak i różnicowym. Określony zakres filtrowania wynosi 5 kHz–30 MHz dla odpowiedniej konfiguracji.
Powinien być zainstalowany jak najbliżej wejścia zasilania chronionego sprzętu. Kable po stronie wejściowej i wyjściowej powinny być oddzielone, aby ograniczyć sprzężenie elektromagnetyczne, które mogłoby ominąć filtr.
Tak. Jest przeznaczony do zastosowań obejmujących falowniki jednofazowe, serwonapędy, zasilacze impulsowe, sterowniki i podobny sprzęt elektroniczny, pod warunkiem, że parametry elektryczne są kompatybilne.
Przy wyborze należy wziąć pod uwagę znamionowy i rzeczywisty prąd roboczy urządzenia, napięcie zasilania, warunki pracy i specyfikację filtra. Dostarczone wskazówki dotyczące doboru zalecają prąd znamionowy o wartości około 1,2–1,5-krotności urządzenia.
Może pomóc, gdy objawy te są spowodowane lub zaostrzone przez przewodzące zakłócenia elektromagnetyczne lub zakłócenia w linii energetycznej. Jeśli usterka wynika z przeciążenia, nieprawidłowego uziemienia, problemów z izolacją lub wewnętrznego uszkodzenia sprzętu, należy osobno zająć się podstawową przyczyną.
Parametry elektryczne, strukturę filtrowania, wymiary instalacji i inne specyfikacje można ocenić zgodnie z wymaganiami sprzętu i aplikacji.
Tak. Powyżej 1000 m zmniejszone odprowadzanie ciepła może wymagać obniżenia wartości znamionowych prądu. Dostarczone informacje techniczne określają maksymalną wysokość 2000 m i zalecają zmniejszenie wartości prądu o 15% powyżej 1000 m. Ostateczne wymaganie należy potwierdzić dla wybranego modelu.
Dufew Electric dostarcza filtry zasilające do falowników jednofazowych, serwonapędów, zasilaczy impulsowych, sterowników i innego sprzętu energoelektronicznego. Filtry wykorzystują komponenty filtrujące w trybie wspólnym i różnicowym, aby zredukować zakłócenia elektromagnetyczne przewodzone przez złącze zasilania.
W przypadku wyboru produktu należy podać napięcie sprzętu, prąd znamionowy, częstotliwość roboczą, warunki instalacji i informacje o dostępnych zakłóceniach do przeglądu konfiguracji.
