Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

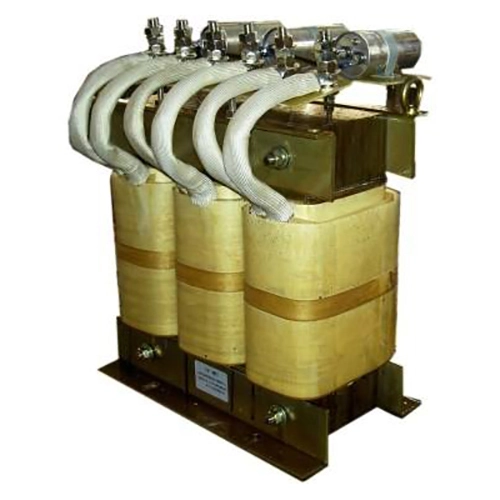

Elektryczny filtr sinusoidalny Dufew jest instalowany po stronie wyjściowej systemów VFD w celu poprawy jakości przebiegu po stronie silnika i zapewnienia niezawodnej ochrony silnika w zastosowaniach przemysłowych. Podczas przełączania VFD generowane są impulsy napięcia PWM o wysokiej częstotliwości i przesyłane przez kable silnika, szczególnie w instalacjach na duże odległości, co może powodować odbite napięcie, zwiększone naprężenie dv/dt, zakłócenia elektromagnetyczne i dodatkowe straty w silniku.
Filtr sinusoidalny VFD wykorzystuje strukturę filtrowania dolnoprzepustowego LC złożoną z reaktorów i kondensatorów. Sieć filtrująca tłumi składowe częstotliwości nośnej i harmoniczne wysokiej częstotliwości z sygnałów wyjściowych PWM, jednocześnie umożliwiając efektywne przejście napięcia o częstotliwości podstawowej, przekształcając kształt fali wyjściowej w gładszy kształt fali zbliżony do sinusoidalnego.
Proces filtrowania pomaga:
- Zredukuj komponenty wysokiej częstotliwości PWM
- Poprawiono przebieg napięcia na zaciskach silnika
- Niższe naprężenie dv/dt na izolacji silnika
- Redukcja zakłóceń elektromagnetycznych (EMI)
- Poprawić stabilność pracy silnika i niezawodność działania
W produkcie zastosowano rdzenie ze stali krzemowej walcowanej na zimno o niskiej stratności, materiały izolacyjne klasy F, technologię impregnacji próżniowej i zoptymalizowane struktury termiczne, aby utrzymać stabilną wydajność podczas ciągłej pracy przemysłowej, zapewniając skuteczne rozwiązanie dla systemów silników z długimi kablami, sprzętu automatyki i wysokowydajnych zastosowań VFD.
W przeciwieństwie do standardowego dławika wyjściowego, który głównie zwiększa impedancję obwodu, struktura filtrowania LC zapewnia większe tłumienie komponentów przełączających o wysokiej częstotliwości, co skutkuje gładszym przebiegiem napięcia silnika z mniejszymi zniekształceniami o wysokiej częstotliwości i zmniejszonymi naprężeniami elektrycznymi uzwojeń silnika.
Wysokie impulsy dv/dt PWM mogą zwiększyć naprężenia izolacji, szczególnie gdy pomiędzy falownikiem a silnikiem zainstalowane są długie kable. Filtr pomaga ograniczyć skoki napięcia i efekty fali odbitej, zmniejszając naprężenia izolacji uzwojenia silnika i wspierając długoterminową pracę silnika.
Długie kable silnika wprowadzają rozproszoną pojemność, która może zwiększyć prąd ładowania i odbite napięcie. Dufew dostosowuje parametry elektryczne zgodnie z wymaganiami systemowymi dla zastosowań takich jak zdalne systemy pomp, zewnętrzne wyposażenie silnikowe, maszyny podziemne i duże linie produkcyjne.
Tłumiąc zakłócenia o wysokiej częstotliwości i zniekształcenia kształtu fali wyjściowej, filtr może pomóc w zmniejszeniu szumów elektromagnetycznych silnika, dodatkowego wzrostu temperatury, strat związanych z harmonicznymi i wibracji mechanicznych związanych z niestabilnymi kształtami fal wyjściowych falownika.
Reaktor i kondensator są dobierane zgodnie z charakterystyką wyjściową PWM VFD. Powstała struktura LC tłumi składowe częstotliwości nośnej, utrzymując transmisję częstotliwości podstawowej i poprawiając przebieg napięcia po stronie silnika.
Układ magnetyczny może wykorzystywać rdzenie ze stali krzemowej walcowanej na zimno, zoptymalizowaną strukturę szczeliny powietrznej i materiały magnetyczne o niskich stratach, aby utrzymać stabilną charakterystykę indukcyjności i kontrolować straty magnetyczne podczas ciągłej pracy.
System izolacji może obejmować izolację wysokotemperaturową klasy F, impregnację próżniową i materiały izolacyjne zmniejszające palność. Środki te wspierają wytrzymałość dielektryczną, stabilność mechaniczną i niezawodne działanie w ciągłych warunkach przemysłowych.
Przykład: SWF-4 3 2-1200
| Kod | Opis |
|---|---|
| SWF | Seria elektrycznych filtrów sinusoidalnych Dufew |
| 4 | Poziom napięcia (2=220V, 4=380V, 6=690V) |
| 3 | Numer fazy (3=trójfazowy, 1=jednofazowy) |
| 2 | Pozycja montażowa (strona wyjściowa VFD) |
| 1200 | Prąd znamionowy (1200A) |
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość robocza | 50 Hz / 60 Hz / Dostosowane |
| Częstotliwość nośna | 2 kHz-8 kHz |
| Zniekształcenia harmoniczne napięcia | ≤5% |
| Prąd znamionowy | 5A-1200A |
| Maksymalna długość kabla | Do 3000 m (w zależności od aplikacji) |
| Możliwość przeciążenia | 1,5× prąd znamionowy przez 1 minutę |
| Wzrost temperatury | ≤80 tys |
| Poziom hałasu | ≤65dB |
| Wytrzymałość dielektryczna | 3000VAC / 10S |
| Rezystancja izolacji | ≥100MΩ |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | Klasa F (155℃) |
| Standard | GB/T15287/8 |
Rozwiązania filtrów sinusoidalnych Dufew są odpowiednie dla systemów VFD wymagających lepszej wydajności przebiegu wyjściowego i ochrony silnika.
| Aplikacja | Główne wymaganie |
|---|---|
| Układy motoryczne na duże odległości | Zmniejsz obciążenie napięciowe związane z kablem |
| Systemy pomp i wentylatorów | Popraw stabilność pracy silnika |
| sprzęt CNC | Wspieraj precyzyjną obróbkę |
| Linie automatyki przemysłowej | Zmniejsz zakłócenia elektryczne |
| Windy | Popraw niezawodność napędu |
| Dźwigi i urządzenia dźwigowe | Wspieraj częste przyspieszanie i hamowanie |
| Instalacje silników na zewnątrz | Włącz zdalną obsługę sprzętu |
Dufew Electric produkuje komponenty energoelektroniki przemysłowej, w tym filtry, reaktory, rezystory hamowania, transformatory i niestandardowe rozwiązania elektryczne. W przypadku produktów do filtrowania przebiegów produkcja odbywa się w kontrolowanych procesach, od przygotowania i uzwojenia elementów magnetycznych po obróbkę izolacji, impregnację, testy elektryczne i kontrolę końcową.
Procesy produkcyjne obejmują:
- Obróbka rdzenia magnetycznego
- Precyzyjne uzwojenie
- Obróbka izolacyjna
- Impregnacja próżniowa
- Testowanie wydajności elektrycznej
Kontrola jakości obejmuje kluczowe parametry elektryczne i mechaniczne, w tym:
- Badanie rezystancji izolacji
- Badanie wytrzymałości dielektrycznej
- Weryfikacja parametrów elektrycznych
- Testowanie wzrostu temperatury
- Kontrola wyglądu końcowego
Dufew Electric wspiera również produkcję OEM, niestandardowe parametry elektryczne, wsparcie w zakresie zastosowań inżynieryjnych i dostawy oparte na projektach. Rysunki produktów, raporty z testów i dokumenty certyfikacyjne mogą być dostarczone zgodnie z wymaganiami klienta i projektu.
Dufew zapewnia standardowe rozwiązania w zakresie opakowań dla przemysłowych produktów elektrycznych.
Opakowanie zawiera:
- Ochrona odporna na wilgoć
- Mocowanie odporne na wstrząsy
- Wzmocnione drewniane skrzynie do ciężkich modeli
- Etykiety identyfikacyjne produktów
- Dokumenty techniczne
Każde urządzenie jest sprawdzane przed wysyłką, aby upewnić się, że specyfikacje produktu spełniają wymagania klienta.
| Porównanie | Filtr sinusoidalny | Reaktor wyjściowy |
|---|---|---|
| Zasada filtrowania | Filtr dolnoprzepustowy LC w celu redukcji komponentów PWM | Zwiększa impedancję, aby ograniczyć zmiany prądu |
| Główna funkcja | Poprawia jakość przebiegu i tłumi naprężenia o wysokiej częstotliwości | Zmniejsza szybkość wzrostu napięcia i wahania prądu |
| Przebieg wyjściowy | Wyjście napięcia bliskiego sinusoidalnemu | Przebieg PWM pozostaje |
| Zastosowanie kabla | Nadaje się do dłuższych systemów kabli silnika | Stosowany głównie w przypadku średnich odległości kablowych |
| Ochrona silnika | Zapewnia silniejszą ochronę przed stresem o wysokiej częstotliwości | Zapewnia podstawową ochronę silnika |
Filtr sinusoidalny wykorzystuje strukturę filtrowania LC, aby zredukować elementy przełączające PWM i poprawić jakość przebiegu po stronie silnika. Dławik wyjściowy zwiększa głównie impedancję, aby ograniczyć zmiany prądu i zmniejszyć szybkość narastania napięcia, ale nie zmienia znacząco kształtu fali wyjściowej.
Jest zalecany do zastosowań z długimi kablami silnikowymi, wrażliwymi silnikami, rygorystycznymi wymaganiami EMC lub systemami, w których napięcie PWM może mieć wpływ na niezawodność silnika.
Tak. Parametry filtrowania można dostosować w zależności od długości kabla, mocy silnika, charakterystyki VFD i warunków pracy.
Tak. Dufew obsługuje projekty dostosowane do indywidualnych potrzeb w oparciu o napięcie znamionowe, obciążalność prądową, częstotliwość nośną, wymagania instalacyjne i specyficzne warunki zastosowania.
