Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

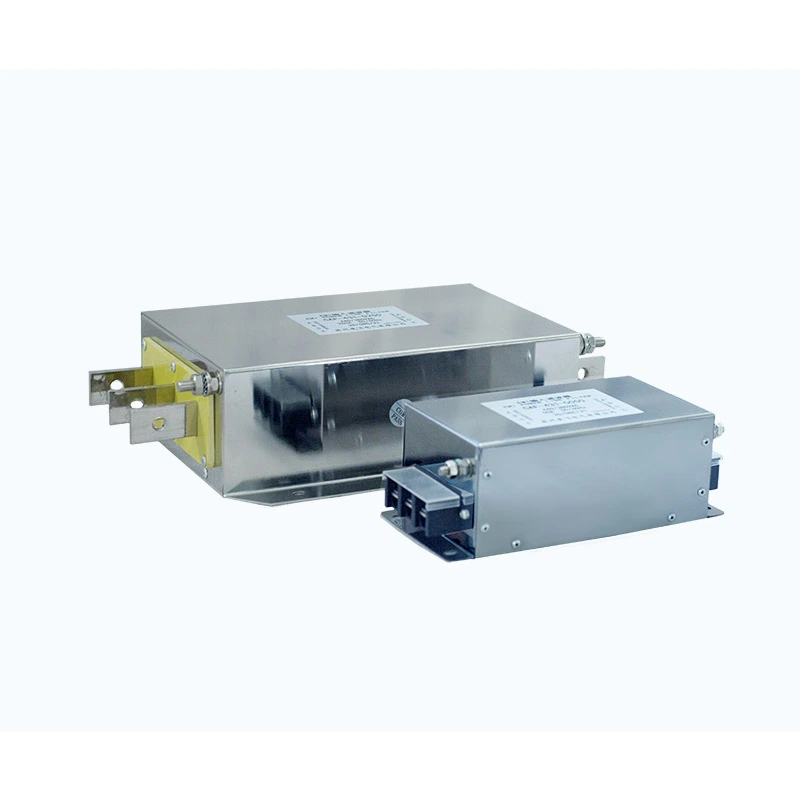

Filtr wyjściowy instaluje się pomiędzy zaciskami wyjściowymi falownika a zaciskami wejściowymi silnika, aby poprawić jakość sygnałów elektrycznych przesyłanych do silnika.
Łącząc wielostopniowe obwody filtrujące ze zoptymalizowanymi komponentami magnetycznymi, tłumi zakłócenia przełączania o wysokiej częstotliwości generowane przez pracę falownika PWM i zmniejsza naprężenia elektryczne na zaciskach silnika.
Konstrukcja pomaga zminimalizować:
- Składniki harmoniczne o wysokiej częstotliwości
- Impulsy szczytowe napięcia spowodowane szybkim przełączaniem
- naprężenie dv/dt na izolacji silnika
- Zakłócenia elektromagnetyczne w kablach silnika
System ociepleń zapewnia:
- Linia do linii: 1500VDC / 60S
- Linia-masa: 2500VDC / 60S
Dzięki rezystancji izolacji powyżej 100 MΩ, możliwości przeciążenia 1,4-krotności prądu znamionowego na 1 minutę i obsłudze kabli silnikowych o długości do 400 m w przypadku kabli ekranowanych, rozwiązania Dufew nadają się do wymagających przemysłowych systemów napędowych.
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość robocza | 50 Hz / 60 Hz / do 500 Hz |
| Prąd znamionowy | 5A - 1600A |
| Wytrzymałość dielektryczna | Linia do linii: 1500 V DC (60 s); Linia-ziemia: 2500VDC (60S) |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Możliwość przeciążenia | 1,4-krotność prądu znamionowego przez 1 minutę (przerwa ≥15 minut) |
| Maksymalna długość kabla | Kabel ekranowany: 400m; Kabel nieekranowany: 300m |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | T40 / klasa F (155℃) |
| Stopień trudnopalności | UL94V-2 |
| Norma produktu | GB/T15287/8 |
CAF-4 3 2-0600
| Kod | Opis |
|---|---|
| CAF | Seria filtrów elektrycznych Dufew |
| 4 | Poziom napięcia (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Numer fazy (3 = trójfazowy, 1 = jednofazowy) |
| 2 | Typ filtra (1 = filtr wejściowy, 2 = filtr wyjściowy) |
| 0600 | Prąd znamionowy (0600 = 600A) |
Długie kable silnika mogą powodować rozproszoną pojemność, co może zwiększać prąd ładowania i zakłócenia o wysokiej częstotliwości. Zoptymalizowana konstrukcja obwodu magnetycznego pomaga zmniejszyć wpływ pojemności kabla, poprawić stabilność kształtu fali wyjściowej i zmniejszyć promieniowanie o wysokiej częstotliwości, dzięki czemu filtr nadaje się do odległych instalacji silnikowych. Obsługuje kable ekranowane do 400m i nieekranowane do 300m.
Operacja przełączania PWM może generować szybki wzrost napięcia i naprężenia o wysokiej częstotliwości na uzwojeniach silnika. Filtr wyjściowy pomaga zmniejszyć wpływ dv/dt i naprężenia szczytowe napięcia, ograniczając starzenie się izolacji spowodowane impulsami przełączającymi i poprawiając ogólną niezawodność pracy silnika.
Wielostopniowa struktura filtrowania pomaga tłumić szumy przełączania o wysokiej częstotliwości, a także zakłócenia w trybie wspólnym i różnicowym. Może to poprawić wydajność EMC i zmniejszyć zakłócenia w systemach wyposażonych w czuły sprzęt sterujący i monitorujący.
Konstrukcja filtrowania jest ukierunkowana przede wszystkim na komponenty o wysokiej częstotliwości, przy jednoczesnym zachowaniu energii częstotliwości podstawowej wymaganej do normalnej pracy silnika. Pomaga to utrzymać stabilny wyjściowy moment obrotowy silnika, minimalizuje dodatkowe straty i zapewnia niezawodną, ciągłą pracę.
Kompaktowa konstrukcja umożliwia montaż zarówno w pionie, jak i w poziomie oraz umożliwia dostosowanie do różnych układów szafek. Dostępne są również niestandardowe wartości znamionowe napięcia i prądu, aby spełnić określone zastosowania przemysłowe i wymagania projektów OEM.
Filtr wyjściowy Dufew nadaje się do zastosowań, w których długość kabli silnika przekracza 50 metrów, a także do precyzyjnego sprzętu do obróbki serwomechanizmów, wielosilnikowych synchronicznych układów napędowych i linii produkcyjnych wyposażonych w czuły sprzęt kontrolny. Nadaje się również do dźwigów i urządzeń do formowania wtryskowego, które wymagają częstego przyspieszania i hamowania.
Typowe zastosowania obejmują automatykę przemysłową, maszyny CNC, windy, wyposażenie portów, maszyny tekstylne, wtryskarki i systemy testujące.
| Wymiar porównawczy | Profesjonalny filtr wyjściowy Dufew | Standardowe rozwiązanie do filtrowania wyjścia |
|---|---|---|
| Struktura filtrowania | Wielostopniowy projekt filtrowania zakłóceń przełączania PWM | Prosta konstrukcja filtrująca z ograniczonym tłumieniem częstotliwości |
| Główna aplikacja | Tłumienie harmonicznych po stronie silnika i redukcja naprężeń dv/dt | Podstawowa poprawa kształtu fali wyjściowej |
| Możliwość długiego kabla | Obsługuje kable silnikowe na duże odległości do kabla ekranowanego o długości do 400 m | Wydajność może się zmniejszyć wraz ze wzrostem długości kabla |
| Ochrona silnika | Pomaga zmniejszyć naprężenia izolacyjne spowodowane impulsami napięcia przełączającego | Ograniczona ochrona przed stresem o wysokiej częstotliwości |
| Integracja systemu | Nadaje się do precyzyjnych i przemysłowych układów napędowych | Stosowany głównie do zastosowań ogólnych |
Dufew Electric specjalizuje się w komponentach energoelektroniki przemysłowej, w tym filtrach, reaktorach, rezystorach hamowania i niestandardowych rozwiązaniach elektrycznych.
Dzięki doświadczeniu inżynieryjnemu w zakresie komponentów magnetycznych i zastosowań systemów napędowych, Dufew zapewnia rozwiązania dostosowane do różnych poziomów napięcia, zakresów prądu i wymagań instalacyjnych.
Możliwości produkcyjne Dufew obejmują obróbkę elementów magnetycznych, precyzyjne uzwojenie, obróbkę izolacji, weryfikację parametrów elektrycznych i testowanie wydajności, zapewniając stałą jakość produkcji i niezawodne działanie produktu.
Kontrola jakości obejmuje rezystancję izolacji, wytrzymałość dielektryczną, wzrost temperatury, parametry elektryczne i kontrolę wyglądu. Każdy etap ma na celu weryfikację bezpieczeństwa elektrycznego, stabilności działania i ogólnej jakości gotowych produktów.
Dufew wspiera produkcję OEM, projekty niestandardowe, dokumentację techniczną i wsparcie inżynieryjne aplikacji, aby spełnić różne wymagania przemysłowe. Dokumentacja jakości obejmuje certyfikaty zarządzania jakością ISO, certyfikaty CE i raporty z testów produktów.
Dufew stosuje opakowania zgodne ze standardami eksportowymi, aby zapewnić bezpieczny transport przemysłowych komponentów elektrycznych.
Rozwiązania w zakresie opakowań obejmują:
- Ochrona odporna na wilgoć
- Mocowanie odporne na wstrząsy
- Wzmocnione drewniane skrzynki do dużych modeli
- Etykiety identyfikacyjne produktów
- Dokumenty techniczne
Każdy produkt przed wysyłką jest sprawdzany pod kątem zgodności z wymaganiami Klienta.
Filtr wyjściowy skupia się głównie na elementach przełączających o wysokiej częstotliwości, zakłóceniach PWM i szumach elektromagnetycznych po stronie silnika. Dławik wyjściowy głównie zmniejsza szybkość narastania napięcia, ogranicza wpływ prądu i poprawia warunki kształtu fali wyjściowej.
W przypadku wymagających zastosowań odpowiednie rozwiązanie zależy od długości kabla, typu silnika i wymagań EMC.
Tak. Redukcja składowych o wysokiej częstotliwości generowanych przez przełączanie falownika może pomóc w zmniejszeniu wibracji elektromagnetycznych i poprawie warunków pracy silnika.
Długie kable zwiększają rozproszoną pojemność i mogą wzmacniać zakłócenia o wysokiej częstotliwości. Właściwe filtrowanie pomaga zmniejszyć naprężenia elektryczne związane z kablami i poprawia stabilność systemu.
Tak. Dufew zapewnia niestandardowe rozwiązania, w tym napięcie znamionowe, obciążalność prądową, charakterystykę filtrowania, wymiary i strukturę instalacji zgodnie z wymaganiami klienta.
