Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

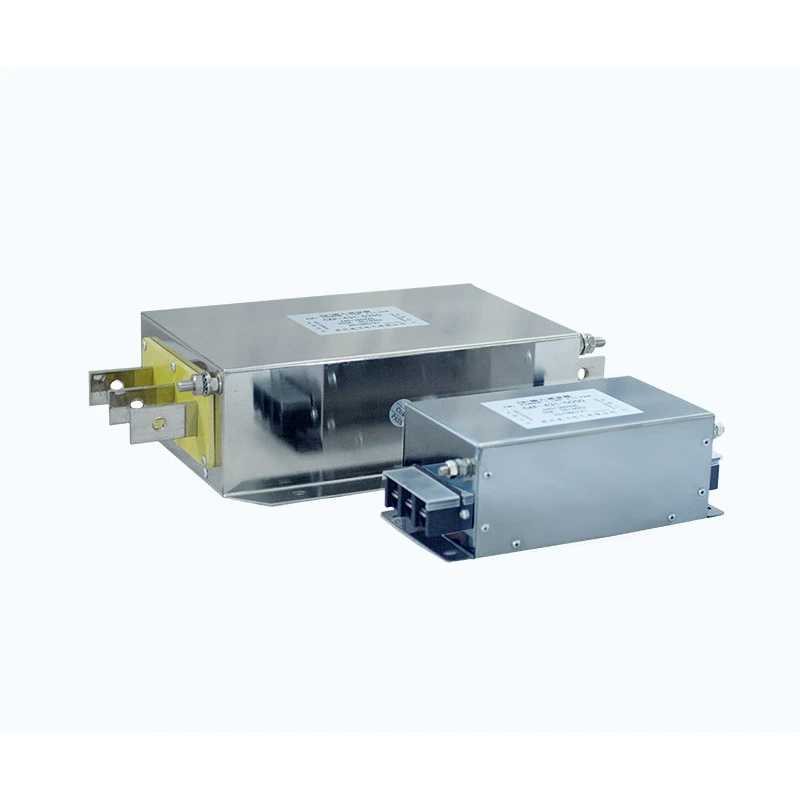

Dufew Electric Harmonic Filter jest przeznaczony do systemów VFD i innych nieliniowych obciążeń, które podczas pracy generują prądy harmoniczne. Zainstalowany po stronie wejściowej układu napędowego, wykorzystuje dostrojony obwód LC z dławikami filtrującymi, kondensatorami mocy i nieindukcyjnymi rezystorami tłumiącymi, aby zredukować wybrane harmoniczne niskiego rzędu i poprawić jakość energii. Typowe docelowe harmoniczne obejmują 5., 7., 11. i 13. rząd, a ostateczna konfiguracja jest określona przez napięcie systemu, charakterystykę obciążenia, widmo harmonicznych i wymaganą wydajność filtrowania.
Typowe parametry wydajności obejmują THDi <10% przy pełnym obciążeniu, THDv <5%, współczynnik mocy powyżej 0,98, wzrost temperatury ≤80K, poziom hałasu ≤65dB i wytrzymałość dielektryczną do 3000VAC, w zależności od wybranego modelu i warunków pracy.
Przetwornice częstotliwości, konwertery, prostowniki i inne obciążenia nieliniowe mogą generować prądy harmoniczne podczas konwersji i przełączania AC-DC. Kiedy poziomy harmonicznych staną się nadmierne, mogą zwiększyć straty w transformatorze i kablu, spowodować dodatkowe nagrzewanie, zmniejszyć współczynnik mocy i wpłynąć na stabilność wrażliwego sprzętu elektrycznego.
W przypadku przemysłowych sieci elektroenergetycznych z wieloma obciążeniami nieliniowymi odpowiednia kontrola harmonicznych pomaga utrzymać stabilne warunki elektryczne i zmniejszyć wpływ prądów harmonicznych na system dystrybucyjny.
Parametry reaktora i kondensatora są dopasowywane zgodnie z charakterystyką systemu i harmonicznymi, aby utworzyć ścieżkę o niskiej impedancji przy wybranych częstotliwościach harmonicznych. Umożliwia to przekierowanie prądów harmonicznych przez filtr przy zachowaniu normalnej pracy przy częstotliwości podstawowej.
Nieindukcyjne rezystory tłumiące są wbudowane w obwód filtrujący w celu kontrolowania rezonansu pomiędzy filtrem, impedancją siatki i obciążeniami nieliniowymi. Pomaga to ograniczyć wzmocnienie harmonicznych i zmniejszyć nadmierne obciążenie prądowe elementów filtrujących podczas pracy ciągłej.
Stabilna wydajność filtrowania zależy od właściwej koordynacji indukcyjności reaktora, pojemności kondensatora, rezystancji tłumienia i rozpraszania ciepła. Dufew dostosowuje te parametry w zależności od parametrów elektrycznych i warunków pracy, aby utrzymać niezawodne działanie przy ciągłych obciążeniach przemysłowych.
Wybór filtra powinien opierać się na rzeczywistych charakterystykach elektrycznych instalacji, a nie samej mocy znamionowej. Podczas opracowywania odpowiedniej konfiguracji Dufew ocenia warunki systemu, takie jak napięcie, prąd, pojemność VFD, widmo harmonicznych, wymagane THDi i środowisko instalacji.
Wsparcie inżynieryjne może obejmować analizę harmonicznych, obliczanie parametrów filtra, konfigurację elektryczną, strukturę mechaniczną i wskazówki dotyczące zastosowań. Klienci mogą dostarczyć dane dotyczące pomiarów harmonicznych, diagramy jednokreskowe, specyfikacje sprzętu lub warunki pracy do oceny technicznej.
Dostrojony obwód filtrujący redukuje charakterystyczne prądy harmoniczne generowane przez przetwornice częstotliwości i inne obciążenia nieliniowe, pomagając zmniejszyć zniekształcenia przebiegu prądu i zmniejszyć cyrkulację harmonicznych w transformatorach, kablach i innym sprzęcie dystrybucyjnym.
Eliminując wpływ harmonicznych prądu i mocy biernej, filtr może pomóc poprawić współczynnik mocy, zmniejszyć zapotrzebowanie na moc bierną i obniżyć straty w systemie dystrybucji energii elektrycznej.
Zmniejszenie zniekształceń harmonicznych może poprawić warunki pracy transformatorów, urządzeń dystrybucyjnych, systemów automatyki przemysłowej i innych obciążeń elektrycznych, szczególnie w instalacjach z dużym udziałem urządzeń nieliniowych.
| Czynnik wyboru | Namysł |
|---|---|
| Napięcie systemu | 220 V / 380 V / 690 V / 1140 V |
| Typ obciążenia | Przetwornice częstotliwości, przetwornice, nieliniowe obciążenia przemysłowe |
| Prąd znamionowy | Na podstawie wydajności podłączonego sprzętu |
| Stan harmoniczny | Pomiar THDi lub analiza systemu |
| Cel wydajności | Wymagany poziom redukcji harmonicznych |
| Warunki instalacji | Przestrzeń szafy i wymagania środowiskowe |
Dufew może polecić odpowiednie konfiguracje filtrów zgodnie z rzeczywistymi wymaganiami aplikacji.
Rozwiązania Dufew Harmonic Filter są odpowiednie dla przemysłowych systemów zasilania, w których zniekształcenia harmoniczne wpływają na wydajność sprzętu.
| Aplikacja | Główne wymaganie |
|---|---|
| Systemy VFD | Redukcja zniekształceń harmonicznych prądu |
| Wiele systemów napędowych | Popraw stabilność sieci energetycznej |
| Automatyka przemysłowa | Utrzymuj niezawodne działanie elektryczne |
| Windy | Zmniejsz wpływ harmonicznych podczas częstego przyspieszania |
| Dźwigi i urządzenia dźwigowe | Obsługa dynamicznego obciążenia |
| Systemy UPS | Popraw jakość zasilania |
| Systemy ładowania akumulatorów | Zmniejsz wpływ harmonicznych |
| Indukcyjne urządzenia grzewcze | Popraw kompatybilność elektryczną |
| Systemy energii odnawialnej | Obsługuje stabilne połączenie z siecią |
Przykład: HFL-4 3 1-0490
| Kod | Opis |
|---|---|
| HFL | Seria filtrów harmonicznych Dufew Electric |
| 4 | Poziom napięcia (2=220V, 4=380V, 6=690V) |
| 3 | Numer fazy (3=trójfazowy, 1=jednofazowy) |
| 1 | Konfiguracja filtra |
| 0490 | Prąd znamionowy (0490=490A) |
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość | 50 Hz / 60 Hz |
| Częstotliwość nośna | 2 kHz - 6 kHz |
| Prąd znamionowy | 5A - 1200A |
| Wydajność filtrowania | THDi <10%, THDv <5% |
| Współczynnik mocy | PF > 0,98 przy pełnym obciążeniu |
| Możliwość przeciążenia | 120% prądu znamionowego przez 30 minut |
| Wzrost temperatury | ≤80 tys |
| Poziom hałasu | ≤65dB |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 10S |
| Rezystancja izolacji | ≥100MΩ |
| Stopień ochrony | IP00/IP22 |
| Klasa izolacji | Klasa F (155℃) |
| Standardy | IEC61000/GB/T14549-1993 |
Dufew Electric specjalizuje się w komponentach energoelektroniki przemysłowej, w tym filtrach harmonicznych, reaktorach, rezystorach hamowania, transformatorach i niestandardowych rozwiązaniach elektrycznych.
W przypadku produktów do filtrowania harmonicznych Dufew koncentruje się na:
- Produkcja reaktorów i dopasowywanie parametrów
- Dobór i integracja kondensatorów
- Weryfikacja charakterystyki rezonansowej
- Testy bezpieczeństwa elektrycznego
- Walidacja wydajności
Każdy produkt przechodzi kontrolę obejmującą:
| Przedmiot kontroli | Zamiar |
|---|---|
| Badanie rezystancji izolacji | Sprawdź niezawodność izolacji |
| Badanie wytrzymałości dielektrycznej | Potwierdź bezpieczeństwo elektryczne |
| Badanie parametrów elektrycznych | Zapewnij wydajność projektu |
| Testowanie wzrostu temperatury | Sprawdź wydajność cieplną |
| Kontrola końcowa | Potwierdź jakość produkcji |
Dufew wspiera:
- Produkcja OEM
- Indywidualne rozwiązania harmoniczne
- Współpraca inżynierska
- Wsparcie techniczne oparte na projektach
Dostępna dokumentacja obejmuje certyfikaty zarządzania jakością ISO, certyfikaty CE i raporty z testów produktów.
Dufew zapewnia standardowe rozwiązania w zakresie opakowań dla przemysłowych produktów elektrycznych.
Opakowanie zawiera:
- Ochrona przed wilgocią
- Mocowanie odporne na wstrząsy
- Wzmocnione drewniane skrzynie do ciężkich modeli
- Etykiety identyfikacyjne produktów
- Dokumentacja techniczna wraz z wysyłką
Każde urządzenie jest sprawdzane przed dostawą, aby zapewnić zgodność ze specyfikacjami klienta.
| Porównanie | Filtr harmoniczny | Filtr wejściowy EMI |
|---|---|---|
| Główna funkcja | Zmniejsz zniekształcenia harmoniczne i popraw jakość energii | Tłumić zakłócenia elektromagnetyczne |
| Cel | 5./7./11./13. harmoniczna | Hałas przewodzony i promieniowany o wysokiej częstotliwości |
| Projekt obwodu | Dostrojony obwód LC z rezystorem tłumiącym | Sieć filtrująca EMI |
| Aplikacja | Systemy VFD i obciążenia nieliniowe | Sprzęt elektroniczny wrażliwy na zakłócenia elektromagnetyczne |
| Główna korzyść | Niższe THDi i poprawiona stabilność sieci | Zmniejszony hałas elektryczny |
Typowy obwód filtrujący wykorzystuje reaktory, kondensatory i rezystory tłumiące. Komponenty te współpracują ze sobą, tworząc dostrojoną ścieżkę dla wybranych częstotliwości harmonicznych i pomagają poprawić ogólną jakość mocy.
Wybór zależy od napięcia systemu, prądu znamionowego, wydajności VFD, charakterystyki harmonicznych, wymagań THDi i warunków instalacji. Dufew zapewnia zalecenia oparte na konkretnym zastosowaniu i wymaganiach operacyjnych.
Tak. Dufew może ocenić wyniki pomiarów harmonicznych wraz z parametrami systemu i wymaganą wydajnością filtrowania, aby określić odpowiednią konfigurację dla danego zastosowania.
Ten pierwszy stosowany jest głównie do redukcji prądów harmonicznych niskiego rzędu generowanych przez obciążenia nieliniowe, podczas gdy filtr EMI służy przede wszystkim do usuwania zakłóceń o wysokiej częstotliwości powodowanych przez urządzenia przełączające.
Dufew Electric zapewnia dostosowane rozwiązania dla systemów VFD, sprzętu automatyki przemysłowej i zastosowań związanych z konwersją mocy. Dzięki doświadczeniu inżynieryjnemu, kontrolowanym procesom produkcyjnym i procedurom kontroli jakości firma Dufew wspiera wybór filtrów, dopasowywanie parametrów i konfiguracje specyficzne dla aplikacji w oparciu o rzeczywiste wymagania systemowe.
Skontaktuj się z Dufew Electric, aby uzyskać specyfikacje produktu, ocenę techniczną i dostosowane do indywidualnych potrzeb wsparcie projektowe.
