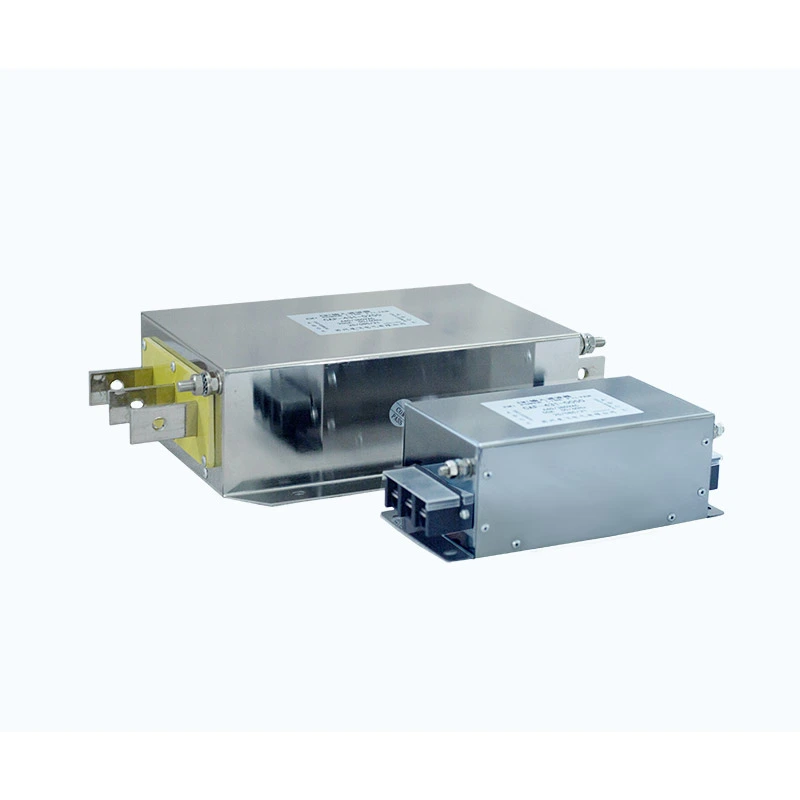

Filtr wejściowy

W nowoczesnych systemach automatyki przemysłowej przetwornice częstotliwości i urządzenia energoelektroniczne generują podczas pracy szumy przełączające o wysokiej częstotliwości oraz zakłócenia harmoniczne. Zakłócenia te mogą mieć wpływ na pobliskie sterowniki, systemy komunikacyjne, czujniki i inny wrażliwy sprzęt.

Elektryczny filtr wejściowy Dufew jest instalowany szeregowo pomiędzy zasilaczem a zaciskami wejściowymi VFD lub serwonapędu w celu ograniczenia ścieżek transmisji zakłóceń elektromagnetycznych pomiędzy systemem napędowym a siecią elektryczną.

W filtrze zastosowano wielostopniową strukturę filtrowania EMC, łączącą zoptymalizowane komponenty magnetyczne, kondensatory i konstrukcję tłumienia, aby tłumić zakłócenia zarówno w trybie wspólnym, jak i w trybie różnicowym w szerokim zakresie częstotliwości.

Kluczowe cechy konstrukcyjne obejmują:

- Komponenty magnetyczne o niskiej stracie zapewniają stabilną wydajność filtrowania

- Zoptymalizowana sieć kondensatorów do tłumienia zakłóceń elektromagnetycznych

- Konstrukcja o niskim prądzie upływowym zapewniająca kompatybilność z systemami zabezpieczającymi

- Wysoka wydajność izolacyjna w środowiskach przemysłowych

- Elastyczne konfiguracje instalacji IP00/IP20

Dzięki niezawodnej wydajności EMC i konfigurowalnym parametrom elektrycznym filtry wejściowe Dufew pomagają poprawić stabilność systemu w wymagających zastosowaniach przemysłowych.

Jak filtr wejściowy poprawia wydajność systemu VFD?

1. Zredukuj przewodzące zakłócenia elektromagnetyczne

Urządzenia przełączające VFD generują szum o wysokiej częstotliwości, który może przechodzić przez kable zasilające i trafiać z powrotem do sieci energetycznej. Filtr pomaga zredukować emisję przewodzoną, ograniczyć przenoszenie zakłóceń o wysokiej częstotliwości, poprawić wydajność EMC i zminimalizować zakłócenia w pobliskim sprzęcie elektrycznym.

2. Tłumić szumy w trybie wspólnym i różnicowym

Różne ścieżki zakłóceń wymagają różnych metod filtrowania. Struktura filtrowania łączy w sobie tłumienie zakłóceń w trybie wspólnym dla zakłóceń między liniami energetycznymi a ziemią z tłumieniem w trybie różnicowym dla zakłóceń między przewodami. Pomaga to poprawić kompatybilność elektromagnetyczną w złożonych środowiskach przemysłowych.

3. Popraw stabilność sieci energetycznej

Na przemysłowe sieci elektroenergetyczne mogą wpływać wahania napięcia, zakłócenia przełączania i zakłócenia harmoniczne. Redukując wpływ tych zakłóceń na układy napędowe, filtr pomaga utrzymać stabilną pracę sprzętu i zapewnia dodatkową ochronę wrażliwych elementów elektrycznych.

4. Obsługa aplikacji z długimi kablami i wieloma napędami

Problemy z kompatybilnością elektromagnetyczną mogą stać się bardziej zauważalne w systemach z wieloma przemiennikami lub długimi kablami silnika. Konstrukcja nadaje się do instalacji z wieloma napędami, zastosowań z długimi kablami, szaf sterowniczych o dużej gęstości i systemów automatyki przemysłowej, gdzie wymagana jest stała wydajność EMC.

Kluczowe cechy konstrukcyjne

Trójstopniowa struktura filtrowania EMC

Zoptymalizowana trójstopniowa struktura zapewnia tłumienie w zakresie niskich, średnich i wysokich częstotliwości, pomagając zredukować różne rodzaje zakłóceń elektrycznych i utrzymać skuteczną wydajność filtrowania w różnych warunkach pracy.

Projekt prądu o niskim upływie

Konstrukcja kondensatora uziemiającego jest zoptymalizowana w celu ograniczenia niepotrzebnego prądu upływowego przy jednoczesnym zachowaniu kompatybilności z urządzeniami zabezpieczającymi przed upływem. Zapewnia to stabilną pracę w przemysłowych instalacjach elektrycznych.

System izolacji o wysokiej niezawodności

System izolacji jest przeznaczony do długotrwałego użytku przemysłowego, z wytrzymałością dielektryczną linia-linia do 1500VDC/60S, wytrzymałością dielektryczną linia-ziemia do 2500VDC/60S i rezystancją izolacji ≥100MΩ przy 1000VDC.

Scenariusze zastosowań

Rozwiązania filtrów wejściowych Dufew są szeroko stosowane w zastosowaniach wymagających lepszej wydajności EMC i stabilności elektrycznej.

Specyfikacje techniczne

Możliwości produkcyjne i zapewnienie jakości

Dufew Electric specjalizuje się w komponentach energoelektroniki przemysłowej, w tym filtrach EMC, reaktorach, rezystorach hamowania i niestandardowych rozwiązaniach elektrycznych.

Dzięki kontrolowanym procesom produkcyjnym i testom wydajności elektrycznej Dufew zapewnia niezawodną jakość produktów do zastosowań przemysłowych.

Kontrola jakości obejmuje:

- Kontrola komponentów

- Testowanie wydajności elektrycznej

- Badanie rezystancji izolacji

- Wytrzymać testowanie napięcia

- Weryfikacja funkcjonalna

Dufew stale doskonali swój system zarządzania jakością i standardy produktów.

Certyfikaty i dokumenty techniczne obejmują:

- System Zarządzania Jakością ISO 9001

- Certyfikat CE

- Raporty z testów produktów

- Indywidualna dokumentacja techniczna

Dufew wspiera produkcję OEM, niestandardowe projekty i współpracę inżynieryjną dla klientów na całym świecie.

Pakowanie i dostawa

Dufew zapewnia zorientowane na eksport rozwiązania w zakresie opakowań, aby chronić komponenty elektryczne podczas transportu.

Opakowanie zawiera:

- Ochrona przed wilgocią

- Mocowanie odporne na wstrząsy

- Wzmocnione opakowanie dla dużych modeli

- Etykiety identyfikacyjne produktów

- Dokumentacja techniczna wraz z wysyłką

Każdy filtr przed dostawą jest sprawdzany pod kątem zgodności z wymaganiami klienta.

Często zadawane pytania

P1: Jaki jest cel filtra wejściowego w systemie VFD?

Pomaga zmniejszyć zakłócenia elektromagnetyczne generowane podczas pracy VFD, poprawić wydajność EMC i chronić komponenty elektryczne przed zewnętrznymi zakłóceniami zasilania.

P2: Gdzie należy zainstalować ten filtr?

Instaluje się go pomiędzy zasilaczem a zaciskami wejściowymi napędu VFD lub serwonapędu w celu ograniczenia transmisji zakłóceń w sieci energetycznej i poprawy stabilności systemu.

P3: Jaką długość kabla obsługują produkty Dufew?

W zależności od warunków instalacji rozwiązania Dufew mogą obsługiwać kable ekranowane o długości do 400 metrów i kable nieekranowane do 300 metrów, pomagając utrzymać stabilną wydajność filtrowania w zastosowaniach na duże odległości.

P4: Czy Dufew może dostosować rozwiązania filtrujące EMC?

Tak. Dufew zapewnia dostosowane rozwiązania, w tym napięcie znamionowe, obciążalność prądową, parametry filtrowania, wymiary mechaniczne i konstrukcje instalacyjne zgodnie z różnymi wymaganiami aplikacji.

Indywidualne rozwiązania filtrujące EMC firmy Dufew Electric

Dufew Electric zapewnia dostosowane rozwiązania filtrów wejściowych dla systemów VFD, serwonapędów i zastosowań automatyki przemysłowej.

Dzięki profesjonalnym możliwościom inżynieryjnym, niezawodnym procesom produkcyjnym i ścisłej kontroli jakości, Dufew pomaga klientom poprawić wydajność EMC, zmniejszyć zakłócenia elektryczne i osiągnąć stabilną, długoterminową pracę.
