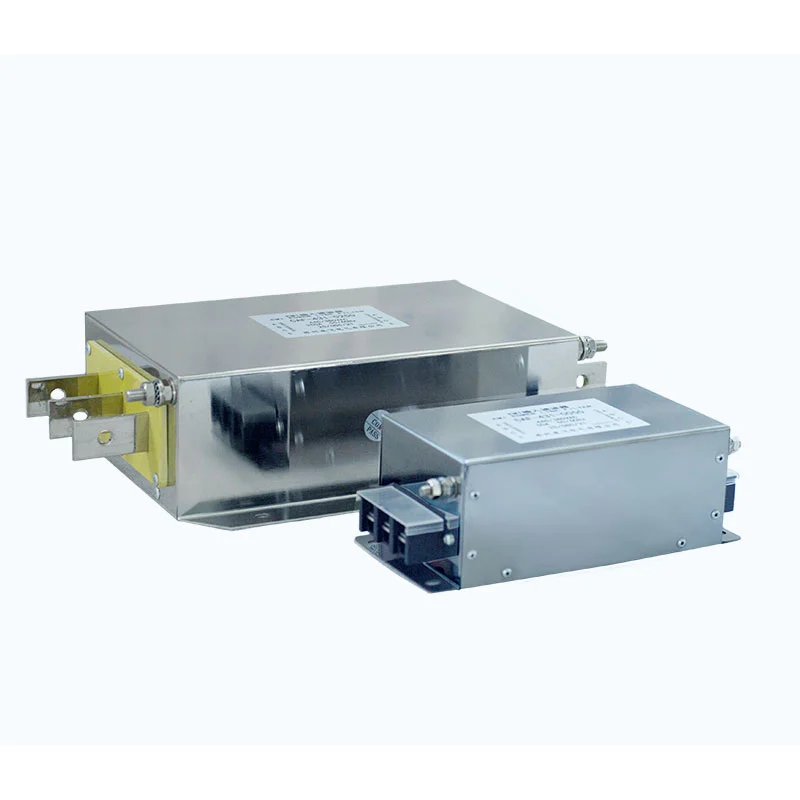

Elektryczny filtr jednofazowy Dufew został zaprojektowany w celu tłumienia przewodzonych zakłóceń elektromagnetycznych generowanych przez sprzęt elektroniczny podczas operacji przełączania wysokiej częstotliwości.
Zainstalowany pomiędzy zasilaczem prądu przemiennego a zaciskami wejściowymi urządzenia (L/N), filtr wykorzystuje cewki indukcyjne, kondensatory i elementy tłumiące, tworząc zoptymalizowaną sieć filtrującą LC. Obwód zapewnia wysoką impedancję dla niepożądanych sygnałów zakłócających o wysokiej częstotliwości, umożliwiając jednocześnie normalną transmisję mocy 50 Hz/60 Hz.
Podczas pracy jednofazowych systemów VFD, serwonapędów i zasilaczy impulsowych szum przełączania o wysokiej częstotliwości może rozprzestrzeniać się przez kable zasilające i wpływać na pobliski sprzęt elektroniczny.
Filtr skutecznie redukuje:
- Zakłócenia w trybie różnicowym pomiędzy liniami energetycznymi
- Zakłócenia w trybie wspólnym pomiędzy liniami energetycznymi a uziemieniem
- Przewodzona transmisja hałasu elektromagnetycznego
- Ryzyko nieprawidłowego działania sprzętu związanego z kompatybilnością elektromagnetyczną
Dzięki zoptymalizowanej konstrukcji obwodów i dopasowaniu komponentów jednofazowy filtr Dufew zapewnia stabilną wydajność tłumienia, kontrolowany prąd upływowy i niezawodną pracę w środowiskach przemysłowych.
Filtr integruje cewki indukcyjne, kondensatory i elementy tłumiące, tworząc sieć impedancyjną selektywną pod względem częstotliwości.
Projekt zapewnia:
- Tłumienie zakłóceń o wysokiej częstotliwości
- Poprawiona izolacja hałasu
- Stabilne przenoszenie mocy
— Zwiększona zgodność z wymogami EMC
Zakłócenia elektryczne generowane przez urządzenia przełączające zwykle występują poprzez dwie ścieżki transmisji.
Występuje pomiędzy liniami energetycznymi i jest powodowany głównie przez obwody przełączające i komponenty przetwarzające moc.
Występuje między liniami energetycznymi a ziemią i może wpływać na wrażliwe systemy sterowania, urządzenia komunikacyjne i precyzyjne instrumenty.
Dufew optymalizuje obwód filtrujący, aby stłumić oba tryby zakłóceń i poprawić ogólną stabilność systemu.
Filtr pomaga zredukować transmisję zakłóceń pomiędzy sprzętem elektronicznym a siecią zasilającą, zapewniając niższą emisję przewodzoną, lepszą wydajność EMC, mniejsze zakłócenia w pobliskim sprzęcie i bardziej stabilną pracę systemu.
Konstrukcja jednofazowa jest przeznaczona do kompaktowych instalacji elektrycznych, o niewielkiej powierzchni instalacyjnej, prostym okablowaniu L/N i elastycznej integracji z szafką. Jego praktyczna konfiguracja ułatwia również wymianę i rutynową konserwację.
Dufew stosuje kontrolowane procesy produkcyjne, aby wspierać stabilną pracę w środowiskach automatyki przemysłowej. Kluczowe kwestie obejmują wybór komponentów magnetycznych, strukturę izolacji, weryfikację parametrów elektrycznych i ocenę wydajności cieplnej dla ciągłych warunków pracy.
Filtr jednofazowy Dufew nadaje się do sprzętu elektronicznego wymagającego lepszej wydajności EMC i zmniejszonych zakłóceń linii energetycznej.
| Aplikacja | Główna funkcja |
|---|---|
| Jednofazowe systemy VFD | Zmniejsz przewodzone zakłócenia |
| Serwonapędy | Popraw stabilność EMC |
| Przełączanie zasilaczy | Tłumienie szumów linii energetycznej |
| Systemy UPS | Popraw kompatybilność elektryczną |
| Sterowniki przemysłowe | Chroń wrażliwe obwody |
| Precyzyjne instrumenty | Zmniejsz zakłócenia elektromagnetyczne |
Typowe zastosowania obejmują automatykę przemysłową i sprzęt produkcyjny, a także elektronikę medyczną, systemy laboratoryjne, elektroniczne linie produkcyjne i sprzęt komunikacyjny, gdzie wymagana jest stabilna jakość zasilania i skuteczna kontrola EMI.
Różne zastosowania wymagają różnych charakterystyk filtrowania. Dufew Electric zapewnia rozwiązania dostosowane do indywidualnych potrzeb w oparciu o napięcie znamionowe, prąd znamionowy, charakterystykę mocy sprzętu, wymagania EMC, przestrzeń instalacyjną i warunki środowiskowe.
Wsparcie inżynieryjne obejmuje wybór produktu, dopasowanie parametrów i ocenę aplikacji, aby pomóc w określeniu odpowiedniej konfiguracji filtra dla zamierzonego sprzętu i warunków pracy.
Dufew Electric specjalizuje się w komponentach energoelektroniki przemysłowej, w tym filtrach EMI, filtrach harmonicznych, reaktorach, rezystorach hamowania i niestandardowych rozwiązaniach elektrycznych. W przypadku produkcji filtrów jednofazowych kluczowe procesy obejmują produkcję elementów magnetycznych, precyzyjny montaż, testowanie parametrów elektrycznych, weryfikację wydajności izolacji i ocenę niezawodności termicznej.
Kluczowe kontrole jakości mogą obejmować:
- Badanie rezystancji izolacji
- Badanie wytrzymałości dielektrycznej
- Weryfikacja parametrów elektrycznych
- Kontrola wyglądu końcowego
Dufew Electric wspiera produkcję OEM, niestandardowe rozwiązania filtracyjne, wsparcie techniczne w zakresie zastosowań i współpracę przy projektach przemysłowych zgodnie z wymaganiami klienta.
| Parametr | Specification |
|---|---|
| Napięcie znamionowe | 220VAC |
| Częstotliwość robocza | 50 Hz / 60 Hz |
| Prąd znamionowy | Dostosowane do wymagań |
| Typ filtra | Filtr EMI LC |
| Wytrzymałość dielektryczna (linia do linii) | 1500 V DC / 60 S |
| Wytrzymałość dielektryczna (linia-ziemia) | 2250 V DC / 60 s |
| Rezystancja izolacji | ≥100MΩ |
| Stopień ochrony | IP00/IP20 |
| Temperatura pracy | -25℃ do +85℃ |
| Zgodność | RoHS |
| Porównanie | Filtr jednofazowy | Filtr trójfazowy |
|---|---|---|
| Aplikacja | Sprzęt jednofazowy 220 V | Trójfazowe systemy przemysłowe |
| Struktura obwodu | Projekt filtrowania linii L/N | Trójfazowa konstrukcja filtrowania linii |
| Instalacja | Kompaktowa integracja z szafą sterowniczą | Większa instalacja przemysłowa |
| Okablowanie | Połączenie dwuliniowe | Połączenie trójfazowe |
| Typowe zastosowanie | Sprzęt elektroniczny i małe systemy automatyki | Przemysłowe urządzenia energetyczne |
Filtr jednofazowy jest powszechnie stosowany w jednofazowych systemach VFD, serwonapędach, zasilaczach impulsowych, systemach UPS, sterownikach przemysłowych i innym sprzęcie elektronicznym wymagającym tłumienia zakłóceń elektromagnetycznych.
Filtr należy zainstalować po stronie wejścia zasilania AC, pomiędzy zasilaczem a zaciskami urządzenia. Prawidłowa instalacja zapobiega powrotowi zakłóceń generowanych przez sprzęt do sieci energetycznej.
Nie. Filtry EMI po stronie wejściowej są przeznaczone do tłumienia zakłóceń linii energetycznej. Aplikacje wyjściowe VFD wymagają dedykowanych filtrów wyjściowych, filtrów sinusoidalnych lub filtrów DV/DT.
Przy wyborze należy wziąć pod uwagę napięcie znamionowe, prąd roboczy, typ sprzętu, wymagania EMC, środowisko instalacji i przestrzeń w szafie. Dufew zapewnia dostosowane zalecenia w oparciu o rzeczywiste warunki zastosowania.
