Dufew Electric Drive Filter Filter integruje filtrowanie EMI po stronie wejściowej i filtrowanie silnika po stronie wyjściowej dla układów VFD i serwonapędów. Pomaga zredukować zakłócenia przewodzone po stronie zasilania i efekty przełączania wysokiej częstotliwości po stronie silnika, w tym efekty dv/dt i fali odbitej. Parametry filtrów można wybrać w zależności od napięcia napędu, prądu, mocy silnika, długości kabla i warunków instalacji.
Filtr przetwornicy częstotliwości jest instalowany wokół przetwornicy częstotliwości w celu kontrolowania zakłóceń elektrycznych generowanych podczas regulacji prędkości silnika.
Typowe połączenie to:
Zasilanie → Filtrowanie wejścia → VFD → Filtrowanie wyjścia → Silnik
Obie sekcje dotyczą różnych części układu napędowego.
Elementy sterujące filtrowaniem sygnału wejściowego przeprowadziły zakłócenia elektromagnetyczne pomiędzy falownikiem a siecią energetyczną.
Filtrowanie wyjściowe tłumi komponenty o wysokiej częstotliwości wytwarzane przez przełączanie PWM, zanim dotrą one do silnika przez kabel.
Ta konfiguracja jest przeznaczona do zastosowań, w których należy uwzględnić zarówno zakłócenia elektromagnetyczne po stronie zasilania, jak i efekty wysokiej częstotliwości po stronie silnika.
Różni się od konwencjonalnego wejściowego filtra EMI, który filtruje jedynie połączenie pomiędzy zasilaczem a napędem.
Input-Side EMI Filtering
Urządzenia przełączające wewnątrz falownika generują komponenty elektryczne o wysokiej częstotliwości, które mogą przechodzić przez zasilacz i wpływać na inne urządzenia w tym samym systemie dystrybucyjnym. Sekcja wejściowa wykorzystuje komponenty magnetyczne i pojemnościowe do tłumienia w trybie wspólnym i różnicowym, które mogą obejmować dławiki w trybie wspólnym, elementy indukcyjne w trybie różnicowym, kondensatory X, kondensatory Y i rezystory.
The input section is intended for conducted EMI suppression and does not replace a dedicated harmonic compensation system where specific low-frequency THD requirements apply.
Filtrowanie silnika po stronie wyjściowej
Przetwornica częstotliwości wytwarza przebieg wyjściowy PWM z szybkimi zmianami napięcia. W przypadku długich kabli silnika rozproszona pojemność i impedancja mogą wpływać na przebieg napięcia na zaciskach silnika. Sekcja wyjściowa tłumi komponenty o wysokiej częstotliwości i może pomóc w zmniejszeniu dv/dt po stronie silnika, efektów fali odbitej, naprężenia izolacji uzwojenia silnika i niektórych szumów silnika o wysokiej częstotliwości.
Rzeczywista wydajność zależy od charakterystyki przełączania VFD, długości i konstrukcji kabla, izolacji silnika, uziemienia i wybranej konfiguracji filtra.
Kiedy potrzebny jest zintegrowany filtr?
Nie każda instalacja VFD wymaga filtrowania zarówno wejścia, jak i wyjścia.
Wymagana konfiguracja zależy od rozwiązywanego problemu.
Warunek zastosowania
Typowe rozważania dotyczące filtrowania
Zakłócenia VFD dostające się do sieci energetycznej
Filtr EMI po stronie wejściowej
Zakłócenia wpływające na pobliskie urządzenia sterujące
Filtr EMI po stronie wejściowej
Długi kabel silnika
Może być wymagane filtrowanie po stronie wyjściowej
Wysokie dv/dt po stronie silnika
Filtrowanie po stronie wyjściowej
Problem dotyczący napięcia fali odbitej
Filtrowanie po stronie wyjściowej
Zakłócenia zarówno po stronie zasilania, jak i po stronie silnika
Zintegrowany filtr wejścia/wyjścia
To rozróżnienie jest istotne przy wyborze produktu. Filtr należy dobrać w zależności od rzeczywistego problemu elektrycznego, a nie instalować go po prostu ze względu na obecność VFD.
Zintegrowana konstrukcja filtra
Dufew Electric łączy obwody filtrujące wejściowy i wyjściowy w jednym zespole.
Obie sekcje mają oddzielne ścieżki elektryczne i obszary zacisków do podłączenia zasilania, VFD i silnika.
Sieć filtrująca może obejmować:
- Komponenty magnetyczne w trybie wspólnym
- Elementy indukcyjne działające w trybie różnicowym
- Kondensatory X
- Kondensatory Y
- Rezystory tłumiące
- Inne komponenty wymagane przez wybraną konfigurację
Zintegrowana konstrukcja zmniejsza potrzebę instalowania dwóch oddzielnych obudów filtrów, gdy wymagane jest filtrowanie zarówno wejściowego, jak i wyjściowego.
Rzeczywisty układ wewnętrzny zależy od parametrów i konfiguracji produktu.
Specyfikacje techniczne
Parametr
Specyfikacja
Napięcie znamionowe
220VAC / 380VAC / 690VAC / 1140VAC
Częstotliwość robocza
50 Hz / 60 Hz / do 500 Hz
Prąd znamionowy
5A-1600A
Wytrzymałość dielektryczna, linia do linii
1500 V DC / 60 s
Wytrzymałość dielektryczna, linia-masa
2500 V DC / 60 s
Rezystancja izolacji
>100MΩ przy 1000VDC
Możliwość przeciążenia
1,4 × prąd znamionowy przez 1 minutę
Minimalny okres przeciążenia
15 minut
Maksymalna długość kabla*
400 m ekranowany / 300 m nieekranowany
Stopień ochrony
IP00/IP20
Klasa izolacji
T40 / F (155°C)
Stopień trudnopalności
UL94V-2
Product Standard
GB/T 15287/8
* Maximum cable length is application-dependent and should be verified according to the VFD output characteristics, motor, cable type, grounding arrangement, and selected filter model.
W przypadku zintegrowanej konfiguracji wejścia/wyjścia odpowiedni kod modelu należy potwierdzić z odpowiednim rysunkiem produktu i specyfikacją.
Typowe zastosowania
Aplikacja
Główne wymaganie
Funkcja filtrowania
Systemy napędowe o zmiennej częstotliwości
Sterowanie EMI generowane podczas pracy VFD
Tłumienie przewodzonych zakłóceń elektromagnetycznych po stronie wejściowej i filtrowanie wysokich częstotliwości po stronie wyjściowej
Systemy serwonapędów
Zmniejsz zakłócenia elektryczne wokół serwonapędów
Kontrola EMI po stronie wejściowej i filtrowanie po stronie silnika po stronie wyjściowej
Sterowanie silnikiem przemysłowym
Popraw wydajność EMC systemów napędowych silników
Tłumi zakłócenia przewodzone i komponenty przełączające o wysokiej częstotliwości
Maszyny CNC i obrabiarki
Zmniejsz zakłócenia wpływające na sprzęt sterujący i napędowy
Filtrowanie wejściowych zakłóceń EMI i redukcja dv/dt po stronie wyjściowej
Instalacje długich kabli silnika
Kontroluj efekty fali odbitej i napięcia o wysokiej częstotliwości
Filtrowanie po stronie wyjściowej pomiędzy VFD a silnikiem
Systemy przenośników, pomp i wentylatorów
Zmniejsz zakłócenia spowodowane pracą silnika o zmiennej prędkości
Tłumienie zakłóceń elektromagnetycznych po stronie wejściowej i, w razie potrzeby, filtrowanie wyjścia
Urządzenia automatyki przemysłowej
Ogranicz zakłócenia pomiędzy systemami napędowymi i pobliskimi urządzeniami elektronicznymi
Filtrowanie w trybie wspólnym i różnicowym
Sprzęt produkcyjny
Zajmij się zakłóceniami po stronie zasilania i silnika
Zintegrowane filtrowanie wejścia i wyjścia
Uwaga: Wymagana konfiguracja filtra zależy od VFD, silnika, długości kabla, warunków EMC i konkretnego problemu z zakłóceniami. Nie każda aplikacja VFD wymaga filtrowania zarówno wejścia, jak i wyjścia.
Parametry wyboru
Parametr wyboru
Wymagane informacje
Zamiar
Model VFD
Producent i numer modelu
Aby określić odpowiednią konfigurację wejścia/wyjścia
Napięcie znamionowe
220VAC / 380VAC / 690VAC / 1140VAC
Aby dopasować napięcie znamionowe filtra do układu napędowego
Prąd znamionowy
Prąd wejściowy lub wyjściowy VFD
Aby określić wymagany prąd znamionowy filtra
Moc silnika
kW lub KM
Aby ocenić wymagania dotyczące filtrowania po stronie silnika
Napięcie znamionowe silnika
Napięcie robocze silnika
Aby sprawdzić kompatybilność po stronie wyjściowej
Długość kabla silnika
Rzeczywista długość kabla w metrach
Ważne przy ocenie efektów dv/dt i fali odbitej
Typ kabla
Ekranowany lub nieekranowany; konstrukcja kabla, jeśli jest dostępna
Aby ocenić charakterystykę EMC i wysokiej częstotliwości
Częstotliwość przełączania
Częstotliwość nośna/przełączania VFD, jeśli jest dostępna
Pomaga ocenić wymagania dotyczące filtrowania wysokich częstotliwości
Środowisko instalacji
Szafa sterownicza, maszyna, linia produkcyjna itp.
Aby określić kwestie dotyczące instalacji i kompatybilności elektromagnetycznej
Stan interferencji
EMI, hałas silnika, dv/dt, fala odbita, zakłócenia pobliskiego sprzętu itp.
Aby określić, czy odpowiednie jest filtrowanie wejściowe, filtrowanie wyjściowe lub zintegrowana konfiguracja
Układ uziemiający
Sposób uziemienia i ekranowania kabla
Ważne dla skutecznej kontroli zakłóceń o wysokiej częstotliwości
Zalecane informacje dotyczące wyboru produktu
W celu wstępnej oceny klienci mogą dostarczyć:
Model VFD + napięcie znamionowe + prąd znamionowy + moc silnika + długość kabla silnika + typ kabla + częstotliwość przełączania + zaobserwowane zakłócenia
Informacje te są na ogół bardziej przydatne przy wyborze filtra niż określanie filtra wyłącznie na podstawie mocy silnika.
Wymagania instalacyjne
Prawidłowa instalacja jest ważna, ponieważ zakłócenia o wysokiej częstotliwości mogą ominąć część obwodu filtrującego poprzez nieodpowiednie okablowanie.
Połączenia wejściowe i wyjściowe
Podłącz sekcję wejściową pomiędzy zasilaczem a VFD.
Podłącz sekcję wyjściową pomiędzy VFD i silnikiem.
Zaciski wejściowe i wyjściowe muszą być podłączone zgodnie ze schematem okablowania produktu i nie mogą być zamieniane.
Separacja kabla
Kable zasilania i silnika należy poprowadzić oddzielnie.
Unikaj długich równoległych przebiegów pomiędzy przewodami wejściowymi i wyjściowymi filtra, ponieważ sprzężenie elektromagnetyczne może zmniejszyć skuteczność filtrowania.
Grunt
Filtr powinien być uziemiony zgodnie z obowiązującymi wymaganiami instalacji elektrycznej i instrukcjami producenta VFD dotyczącymi kompatybilności elektromagnetycznej.
W przypadku zakłóceń o wysokiej częstotliwości preferowana jest krótka ścieżka uziemiająca o niskiej impedancji.
Ekranowanie kabla silnika
Jeżeli używany jest ekranowany kabel silnika, ekran kabla powinien zostać zakończony zgodnie z wymaganiami producenta VFD dotyczącymi kompatybilności elektromagnetycznej.
Kontrola przed rozpoczęciem pracy
Przed włączeniem zasilania systemu sprawdź:
- Napięcie i prąd znamionowy filtra
- Połączenia terminalowe
- Uziemienie
- Prowadzenie kabla wejściowego/wyjściowego
- Podłączenie silnika
- Montaż mechaniczny
Po instalacji sprawdź normalne działanie VFD i silnika oraz sprawdź oryginalne warunki zakłóceń.
Produkcja i kontrola jakości
Dufew Electric produkuje komponenty energoelektroniki, w tym rezystory, układy hamulcowe, reaktory, filtry, transformatory i niestandardowe komponenty elektryczne. Filtry napędu o zmiennej częstotliwości są produkowane zgodnie z wymaganą konfiguracją elektryczną i zastosowaniem.
Proces produkcyjny zazwyczaj obejmuje kontrolę komponentów, obróbkę komponentów magnetycznych, uzwojenie i izolację, montaż filtra, testy elektryczne, kontrolę końcową i pakowanie. W zależności od konfiguracji produktu kontrole jakości mogą obejmować specyfikację komponentów, uzwojenie, izolację, zaciski, rezystancję izolacji, wytrzymałość dielektryczną, parametry elektryczne i wymiary.
Rysunki specyficzne dla produktu, zapisy testów i dokumenty techniczne mogą być dostarczone zgodnie z wymaganiami projektu.
Certyfikaty i zapewnienie jakości
Dufew Electric posiada certyfikaty ISO i CE potwierdzające wymagania dotyczące zarządzania jakością i zgodności produktów.
Obowiązujący certyfikat i dokumentacja techniczna powinny być potwierdzone zgodnie z konkretnym modelem produktu i rynkiem docelowym.
Kontrola jakości obejmuje odpowiednie etapy, od weryfikacji komponentów i montażu, poprzez testy elektryczne i kontrolę końcową.

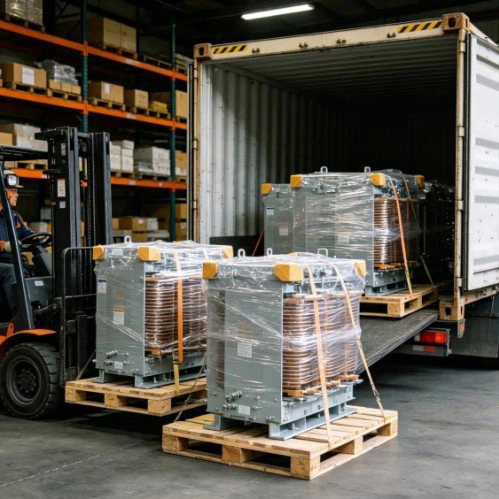

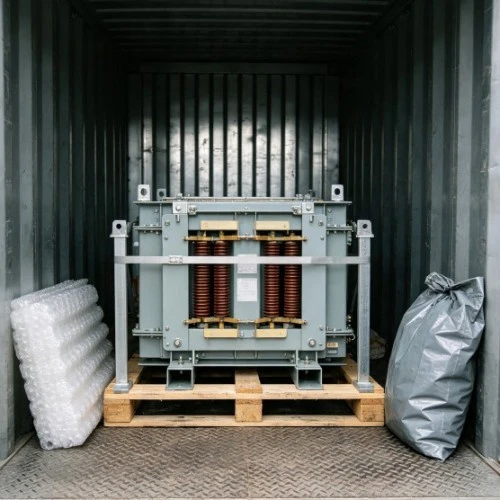

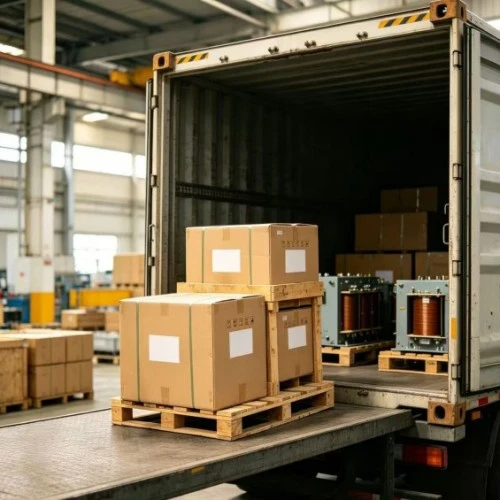

Pakowanie i dostawa
Dufew Electric dostarcza filtry i inne komponenty energoelektroniki producentom OEM, dystrybutorom, integratorom systemów i użytkownikom przemysłowym.
Sposób pakowania i dostawy dobierany jest na podstawie wymiarów produktu, wagi, ilości, miejsca przeznaczenia i wymagań klienta.
Dostępne sposoby wysyłki mogą obejmować:
- Sea freight
- Fracht lotniczy
- Ekspresowa dostawa
- Spedytor wybrany przez klienta
Opakowanie dobierane jest w zależności od budowy produktu i warunków transportu.
Często zadawane pytania
P1: Jaka jest różnica między filtrem wejściowym a filtrem wyjściowym?
Filtr wejściowy jest instalowany pomiędzy zasilaczem a falownikiem w celu kontrolowania przewodzonych zakłóceń elektromagnetycznych. Filtr wyjściowy jest instalowany pomiędzy falownikiem a silnikiem w celu kontrolowania składowych wysokiej częstotliwości, efektów dv/dt i fali odbitej.
P2: Czy każdy napęd VFD potrzebuje filtra wyjściowego?
Nie. Wymagania zależą od długości kabla silnika, charakterystyki wyjściowej VFD, izolacji silnika, warunków EMC i wymagań aplikacji.
P3: Czy tego filtra można używać z serwonapędami?
Tak. Można go ocenić pod kątem zastosowań serwonapędów, w których należy kontrolować zakłócenia EMI po stronie wejściowej lub zakłócenia wysokiej częstotliwości po stronie silnika. Parametry elektryczne muszą odpowiadać systemowi napędowemu.
P4: Czy filtr wyjściowy może zmniejszyć dv/dt na silniku?
Tak. Sekcja wyjściowa została zaprojektowana do tłumienia komponentów przełączających o wysokiej częstotliwości i może redukować dv/dt na zaciskach silnika. Rzeczywisty wynik zależy od VFD, konfiguracji filtra, kabla i silnika.
P5: Czy można go używać z długimi kablami silnika?
Tak. Długie kable silnika mogą zwiększać wpływ fali odbitej i napięcia o wysokiej częstotliwości, dzięki czemu filtrowanie wyjściowe jest bardziej przydatne. Dopuszczalna długość kabla musi zostać potwierdzona dla konkretnego zastosowania.
P6: Czy ten filtr zastępuje dedykowany filtr harmonicznych?
Nie koniecznie. Ten produkt jest przeznaczony przede wszystkim do filtrowania zakłóceń elektromagnetycznych i wysokich częstotliwości w systemach VFD. Jeżeli wymagana jest kontrola określonych rzędów harmonicznych systemu elektroenergetycznego lub THD, należy ocenić dedykowane rozwiązanie ograniczające harmoniczne.
P7: Czy filtr wymaga elektronicznej regulacji?
Zwykle nie jest wymagana żadna regulacja elektroniczna, ponieważ filtr jest pasywny. Nadal konieczny jest prawidłowy wybór modelu, okablowanie, uziemienie i instalacja.
P8: Jakie informacje należy podać w celu dokonania wyboru?
Model VFD, napięcie zasilania, prąd znamionowy, moc silnika, długość kabla silnika, typ kabla oraz specyficzne zakłócenia lub problem po stronie silnika są przydatne przy wyborze odpowiedniej konfiguracji.
Producent filtrów napędu o zmiennej częstotliwości w Chinach
Dufew Electric produkuje filtry napędów o zmiennej częstotliwości do napędów VFD, serwonapędów, systemów sterowania silnikami i sprzętu automatyki przemysłowej.
Zintegrowana konfiguracja zapewnia filtrowanie EMI po stronie wejściowej i filtrowanie silnika po stronie wyjściowej w ramach jednego zespołu. Wybór może opierać się na danych znamionowych przemiennika, charakterystyce silnika, długości kabla, warunkach EMC i wymaganiach instalacyjnych.
Do oceny produktu należy podać model VFD, moc silnika, prąd znamionowy, długość kabla silnika, typ kabla i napięcie zasilania.
