Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

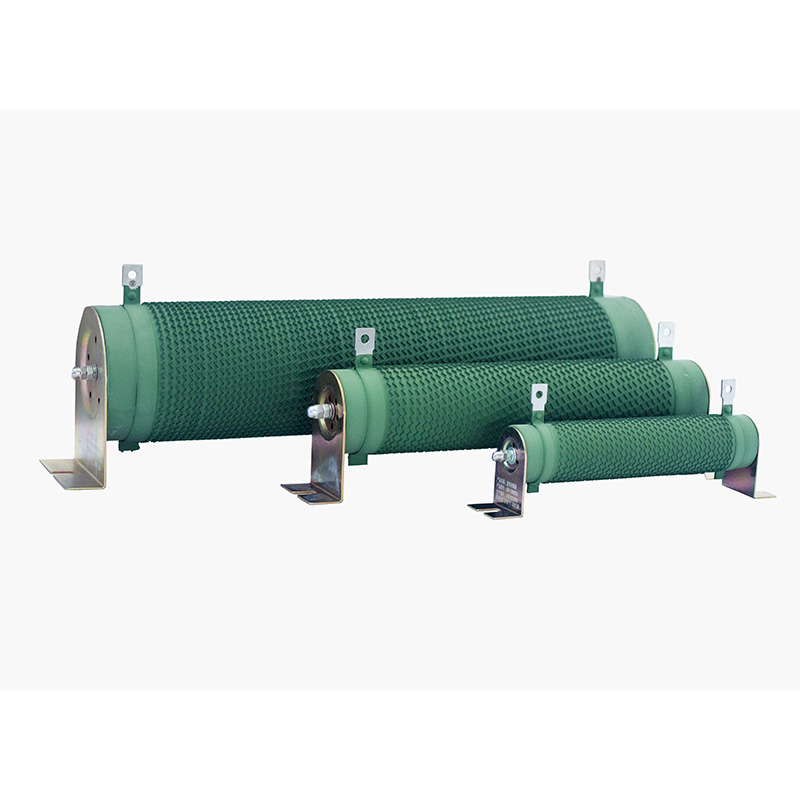

Rezystor falisty falownika serii DUFEW CRR to element hamowania dużej mocy przeznaczony do systemów rozpraszania energii przez falownik. Podczas szybkiego zwalniania silnika energia regeneracyjna jest zwracana do szyny DC falownika, powodując wzrost napięcia. Bez odpowiedniego zarządzania energią nadmierne napięcie może uruchomić ochronę przeciwprzepięciową lub uszkodzić półprzewodnikowe elementy mocy.
W serii CRR zastosowano wysokiej jakości taśmę ze stopu niklu i chromu (Ni-Cr) lub Constantan, precyzyjnie uformowaną w strukturę falistą i pionowo owiniętą wokół pustego w środku rdzenia ceramicznego o wysokiej zawartości tlenku glinu. Taka konstrukcja zwiększa obszar rozpraszania ciepła, poprawia wydajność cieplną i zmniejsza indukcyjność pasożytniczą, aby zminimalizować skoki napięcia podczas przełączania wysokiej częstotliwości.
Zaprojektowany do częstych warunków hamowania, produkt zapewnia dużą zdolność do krótkotrwałego przeciążenia, stabilną wydajność cieplną i niezawodną pracę w środowiskach przemysłowych. Jest powszechnie stosowany w windach, dźwigach, walcarkach, wtryskarkach, wirówkach, przenośnikach i innych systemach napędów o zmiennej częstotliwości.
Podczas zwalniania silnika energia regeneracyjna jest przekazywana z szyny prądu stałego falownika do modułu hamującego i przekształcana w ciepło poprzez element oporowy. Proces ten pomaga zapobiegać przepięciom szyny DC, chronić elementy falownika i utrzymywać stabilną skuteczność hamowania w powtarzających się warunkach pracy.
| Kod modelu | Oznaczający | Opis |
|---|---|---|
| CRR | Seria produktów | Rezystor falisty falownika |
| 2500 W | Moc znamionowa | 2500 watów |
| 54,4R | Oporność znamionowa | 54,4 Ω |
| J | Tolerancja oporu | J = ±5% (opcjonalnie: K = ±10%, H = ±3%) |
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 50W-10kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-1 kΩ |
| Tolerancja oporu | ±3%, ±5%, ±10% |
| Ocena ochrony | IP00 |
| Współczynnik temperaturowy (TCR) | ≤300 ppm/°C |
| Ocena ognioodporności | UL94V-2 |
| Standard zgodności | GB/T 5792 |
Rezystor jest zbudowany na jednoczęściowym rdzeniu ceramicznym o wysokiej zawartości tlenku glinu z wydrążonym kanałem powietrznym, który zapewnia ciągły przepływ powietrza w celu wydajnego chłodzenia. Struktura ceramiczna wytrzymuje powtarzające się cykle hamowania w wysokiej temperaturze bez pękania, utrzymuje doskonałe właściwości izolacyjne i skutecznie pochłania szok termiczny podczas szybkiego rozpraszania energii.
Element grzejny wykonany jest z taśmy ze stopu niklu i chromu o wysokiej rezystancji, precyzyjnie wytłoczonej w ciągły profil falisty. W porównaniu z konwencjonalnym uzwojeniem z drutu okrągłego, taśma falista zapewnia większą powierzchnię rozpraszania ciepła, wyższą obciążalność prądową i bardziej stabilną rezystancję w powtarzających się warunkach hamowania typu start-stop. Współczynnik temperaturowy pozostaje poniżej300 ppm/°C.
Zaciski, zaciski blokujące i wsporniki montażowe są wykonane z pogrubionej stali nierdzewnej poddanej pasywacji antykorozyjnej. Zespół utrzymuje bezpieczne mocowanie mechaniczne przy ciągłych wibracjach, wytrzymuje wielokrotne ciepło lutowania i minimalizuje rezystancję styków spowodowaną utlenianiem, zapewniając niezawodną pracę w wymagających zastosowaniach inwerterowych.
Przyjazna dla środowiska nieorganiczna powłoka izolacyjna zapewnia doskonałą odporność na wysokie temperatury, korozję, wilgoć i kurz. W warunkach krótkotrwałego przeciążenia rezystor może świecić na czerwono bez wytwarzania otwartego płomienia, co pomaga poprawić bezpieczeństwo operacyjne, jednocześnie wydłużając żywotność taśmy stopowej w środowiskach przemysłowych.
Specjalnie zaprojektowany do zastosowań związanych z hamowaniem VFD, rezystor szybko rozprasza energię regeneracyjną generowaną podczas zwalniania silnika, skutecznie zapobiegając wzrostowi napięcia szyny DC i eliminując alarmy przepięcia falownika (OV).
Pionowo nawinięta taśma ze stopu falistego zapewnia znacznie większą powierzchnię chłodzącą niż konwencjonalne rezystory drutowe. W połączeniu z wydrążonym rdzeniem ceramicznym zapewnia efektywne przenoszenie ciepła, niższe temperatury pracy i stabilną pracę podczas częstych cykli hamowania typu start-stop.
Zaprojektowany, aby wytrzymać10-krotność mocy znamionowej przez maksymalnie 5 sekundrezystor z łatwością radzi sobie z impulsami o wysokiej energii generowanymi podczas zatrzymania awaryjnego, opuszczania dużego obciążenia i szybkiego zwalniania silnika bez widocznych uszkodzeń.
Zbudowany z ceramiki o wysokiej zawartości tlenku glinu, wytrzymałego sprzętu ze stali nierdzewnej i powłoki ognioodpornej UL94V-2, rezystor zapewnia doskonałą odporność na wibracje, korozję, kurz, wilgoć i powtarzające się cykle termiczne, zapewniając długoterminową niezawodność w wymagających zastosowaniach przemysłowych.
Wzmocniony zespół montażowy ze stali nierdzewnej utrzymuje bezpieczne połączenia elektryczne nawet w przypadku ciągłych wibracji, dzięki czemu rezystor idealnie nadaje się do dźwigów, walcowni, wind i innych ciężkich urządzeń napędzanych falownikiem.
Dostępne z tolerancją rezystancji wynoszącą±3%, ±5% i ±10%, seria CRR obejmuje moce znamionowe od50W do 10kWi obsługuje niestandardowe wartości rezystancji, wymiary, style zacisków i konfiguracje montażu, aby spełnić określone wymagania falownika.
Nieorganiczna powłoka izolacyjna jest trudnopalna, bezdymna i zgodna zUL94V-2wymagania. W warunkach przeciążenia rezystor świeci na czerwono, nie wytwarzając otwartego płomienia, co pomaga poprawić bezpieczeństwo pracy.
Idealny do dźwigów, wind, wciągników, wciągarek i platform podnoszących, które wymagają częstego przyspieszania i hamowania przy jednoczesnym zachowaniu stabilnej wydajności falownika.
Nadaje się do walcarek, wtryskarek, urządzeń CNC, maszyn do ciągnienia drutu, maszyn tekstylnych i innego sprzętu przetwórczego z powtarzalnymi cyklami hamowania.
Szeroko stosowane w systemach przenośników, zautomatyzowanych liniach produkcyjnych, sprzęcie logistycznym i automatyce magazynów w celu pochłaniania energii hamowania regeneracyjnego i poprawy stabilności systemu.
Zalecany do systemów testowania silników, sprzętu do symulacji obciążenia, stanowisk laboratoryjnych, wirówek i innych specjalistycznych zastosowań przemysłowych wymagających niezawodnego rozpraszania energii hamowania.
DUFEW specjalizuje się w rozwoju i produkcji wysokiej jakości komponentów energoelektronicznych, dostarczając niezawodne produkty i zintegrowane rozwiązania dla użytkowników przemysłowych, dystrybutorów i klientów OEM.
Nowoczesne zakłady produkcyjne, ustandaryzowane procesy produkcyjne i ścisła kontrola jakości zapewniają stabilną wydajność elektryczną, stałą jakość produktu i niezawodną długoterminową pracę.
Oprócz rezystorów hamujących do falowników, DUFEW oferuje kompleksową gamę produktów energoelektronicznych, w tym dławiki, jednostki hamujące, filtry, transformatory, banki obciążenia i różne rozwiązania w zakresie rezystorów przemysłowych.
Dostosowane wartości rezystancji, moce znamionowe, wymiary, konfiguracje zacisków i opcje montażu są dostępne na podstawie rysunków klienta lub specyfikacji technicznych.
Dzięki efektywnemu zarządzaniu produkcją i doświadczonemu wsparciu inżynieryjnemu DUFEW zapewnia stabilne terminy realizacji, szybką pomoc techniczną i profesjonalne usługi w zakresie doboru produktów dla klientów na całym świecie.
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Napięcie wytrzymywane dielektrykiem | 2500VAC / 50Hz / 60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10× moc znamionowa przez 5 sekund | Brak widocznych uszkodzeń |
| Załaduj życie | Praca cykliczna (10 s wł. / 90 s wył.) | > 9000 godzin |
| Odporność na wilgoć i ciepło | 40°C ±2°C, 90–95% wilgotności względnej, 100 godzin | ΔR ≤ ±(1%R + 0,05 Ω) |
| Szybkie cykle temperaturowe | -55°C / 55°C / 155°C, 15 minut każdy, 5 cykli | ΔR ≤ ±(2%R + 0,05 Ω) |
| Odporność na ciepło | 350°C przez 2 godziny | Brak widocznych przebarwień i uszkodzeń |
| Współczynnik temperaturowy | Obciążenie znamionowe a rezystancja początkowa | <300 ppm/°C |
| Odporność na ogień | 10× moc znamionowa przez 5 minut | Świeci na czerwono bez otwartego płomienia |
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Siła terminala | 45N / 30 sekund | Brak poluzowań i widocznych uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/s² | Brak widocznych uszkodzeń konstrukcyjnych |
| Odporność na ciepło lutowania | Zaciski zanurzone w lutowiu o temperaturze 350±5°C na 3 sekundy | ΔR ≤ ±(1%R + 0,05 Ω) |
| Lutowalność | Zaciski zanurzone w lutowiu o temperaturze 235±5°C na 5 sekund | Pokrycie lutowane ≥95% |
Uwaga: Wszystkie dane dotyczące wydajności uzyskano w standardowych warunkach testów laboratoryjnych zgodnie zGB/T 5792aby zapewnić stałą jakość i niezawodne działanie produktu.
| Element porównawczy | Rezystor falisty falownika DUFEW | Rezystor mocy ogólnego przeznaczenia |
|---|---|---|
| Aplikacja podstawowa | Zaprojektowany specjalnie do hamowania dynamicznego VFD i rozpraszania energii regeneracyjnej | Zaprojektowany do ciągłego rozpraszania mocy i obwodów elektrycznych ogólnego przeznaczenia |
| Obowiązek operacyjny | Krótkotrwała, wysokoenergetyczna praca impulsowa z przerywanymi cyklami pracy | Praca ciągła lub stała |
| Metoda selekcji | Rezystancja dobrana zgodnie ze specyfikacją falownika; moc znamionowa obliczona na podstawie cyklu pracy hamowania | Wybrane zgodnie z wymaganiami dotyczącymi ciągłego rozpraszania mocy |
| Możliwość przeciążenia | Wytrzymuje do10× moc znamionowa przez 5 sekund, idealny do hamowania regeneracyjnego | Ograniczona zdolność do przeciążenia; nie nadaje się do powtarzających się impulsów o wysokiej energii |
| Rozpraszanie ciepła | Struktura falistej wstążki zapewnia dużą powierzchnię chłodzącą dla efektywnego przenoszenia ciepła | Konwencjonalne uzwojenie zapewnia ograniczoną wydajność chłodzenia |
| Temperatura pracy | Temperatura powierzchni do300°Cz350°Cpowłoka odporna na ciepło | Zazwyczaj poniżej200°Cw zależności od typu rezystora |
| Tłumienie skoków napięcia | Uzwojenie faliste pomaga zredukować skoki napięcia przełączającego i poprawia stabilność falownika | Brak optymalizacji tłumienia skoków napięcia |
| Niezawodność mechaniczna | Zaciski i wsporniki ze stali nierdzewnej zapewniają doskonałą odporność na wibracje w przypadku ciężkich urządzeń przemysłowych | Standardowa konstrukcja przeznaczona do ogólnych zastosowań elektrycznych |
| Typowe zastosowania | Windy, dźwigi, walcarki, systemy serwo, wtryskarki, przenośniki | Ogólny sprzęt elektroniczny, zasilacze, obwody oświetleniowe i przemysłowe systemy sterowania |
Odp.: Rezystor hamowania falownika został specjalnie zaprojektowany do pochłaniania energii regeneracyjnej generowanej podczas zwalniania silnika. W przeciwieństwie do standardowych rezystorów mocy, działa w warunkach krótkotrwałych impulsów o wysokiej energii i jest zoptymalizowany pod kątem przerywanego hamowania, a nie ciągłego rozpraszania mocy.
Odp.: Wartość rezystancji powinna być zgodna ze specyfikacją zalecaną przez producenta falownika, natomiast moc znamionową należy dobrać w zależności od częstotliwości hamowania, czasu hamowania, cyklu pracy i mocy silnika. Jeśli nie masz pewności, zespół inżynierów DUFEW może zalecić odpowiedni model w oparciu o Twoje zastosowanie.
Odpowiedź: Jest to ogólnie rzecz biorącnie zalecane. Różne falowniki mogą mieć różne napięcia hamowania i sekwencję działania. Wspólny rezystor może skutkować niestabilną pracą lub niewystarczającą skutecznością hamowania. Jeśli wymagany jest wspólny rezystor, należy dokładnie obliczyć zarówno wartość rezystancji, jak i moc znamionową.
O: Tak. Świadczymy usługi produkcyjne OEM i ODM, w tym niestandardowe wartości rezystancji, moce znamionowe, wymiary, style terminali, wsporniki montażowe i kompletne rozwiązania w oparciu o rysunki klienta lub specyfikacje techniczne.
Odp.: Został zaprojektowany do standardowych zastosowań związanych z hamowaniem VFD, gdzie głównymi wymaganiami są wysoka zdolność do przeciążenia i efektywne odprowadzanie ciepła. ANieindukcyjny rezystor falistyjest zalecany do obwodów PWM wysokiej częstotliwości, systemów magazynowania energii i zastosowań, w których krytyczna jest wyjątkowo niska indukcyjność.
Odp.: Rezystory hamujące z falownikiem są szeroko stosowane w windach, dźwigach, wciągnikach, walcowniach, wtryskarkach, przenośnikach, maszynach tekstylnych, zautomatyzowanych liniach produkcyjnych, układach serwonapędów i sprzęcie wykorzystującym energię odnawialną.
DUFEW zapewnia wysoką jakośćRezystory faliste falownikado zastosowań w automatyce przemysłowej, energii odnawialnej i napędach silnikowych na całym świecie. Niezależnie od tego, czy potrzebujesz standardowego produktu, czy w pełni dostosowanego rozwiązania, nasz zespół inżynierów jest gotowy wesprzeć Twój projekt profesjonalnymi rekomendacjami i szybką produkcją.
- Produkcja OEM i ODM
- Dostosowane wartości rezystancji
- Niestandardowe moce znamionowe (50 W-10 kW)
- Niestandardowe wymiary i opcje montażu
- Wsparcie techniczne w zakresie wyboru
- Stabilna produkcja masowa
- Szybka dostawa globalna
Skontaktuj się z DUFEW już dziś, aby omówić swoją aplikację lub poprosić o konkurencyjną ofertę.
