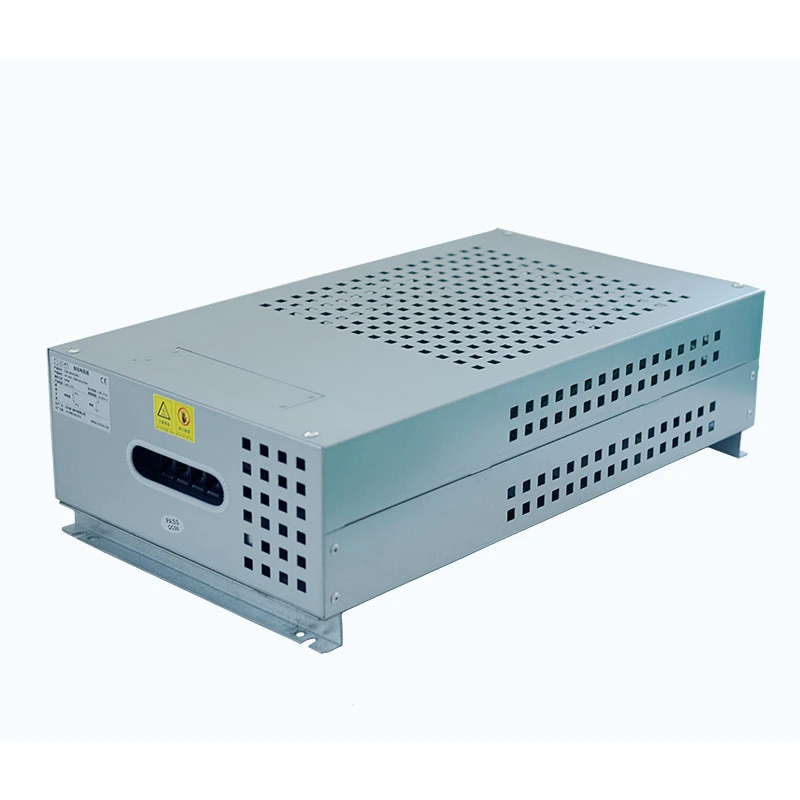

Skrzynka rezystora obciążenia to elektryczne urządzenie testujące, które wykorzystuje elementy rezystora do symulacji rzeczywistych warunków zużycia energii przez sprzęt elektryczny. Przekształcając energię elektryczną w kontrolowane ciepło podczas pracy, pozwala inżynierom ocenić stabilność wyjściową, nośność, reakcję na przeciążenia, funkcje zabezpieczające i długoterminową niezawodność działania.
W przeciwieństwie do rozwiązań z rezystorami hamowania, które są przeznaczone głównie do pochłaniania energii regenerowanej ze zwalniania silnika, skrzynka rezystorów obciążeniowych działa jako kontrolowane obciążenie testowe w celu sprawdzenia wydajności źródeł zasilania i urządzeń do konwersji mocy.
Wewnętrzny zespół rezystora składa się z wielu falistych elementów rezystora połączonych szeregowo i równolegle, aby uzyskać różne konfiguracje obciążenia. Niezależne sekcje obciążenia pozwalają użytkownikom dostosować warunki testowania poprzez przełączanie różnych grup rezystorów bez zmiany ogólnej struktury sprzętowej.
Proces pracy można opisać jako:
Wyjście sprzętu zasilającego → Wejście skrzynki rezystora obciążenia → Pobór obciążenia rezystora → Ocena danych wydajności
Obudowa wykonana jest z blachy stalowej pokrytej aluminium i cynkiem, zapewniającej ochronę mechaniczną, efektywne odprowadzanie ciepła, odporność na korozję i wygodną instalację. Do zewnętrznego podłączenia elektrycznego zintegrowano dedykowany blok zacisków, a do zastosowań wymagających ciągłej pracy z dużą mocą dostępne jest opcjonalne wymuszone chłodzenie powietrzem.
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 1KW-30KW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω --- 1 KΩ |
| Tolerancja oporu | ±3/±5/±10 |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Zgodność ze standardami | GB-5792 |
Sprzęt zapewnia kontrolowane warunki obciążenia w celu sprawdzenia znamionowej mocy wyjściowej zasilacza UPS, reakcji na przeciążenie, stabilności napięcia i długotrwałej wydajności operacyjnej. Stosując różne poziomy obciążenia, inżynierowie mogą ocenić zachowanie UPS w warunkach, które lepiej odzwierciedlają rzeczywiste wymagania operacyjne.
Jako sztuczne obciążenie elektryczne, urządzenie może służyć do sprawdzania wydajności generatora przed uruchomieniem lub podczas planowej konserwacji. Typowe zastosowania obejmują testowanie generatorów diesla, inspekcję rezerwowego systemu zasilania i fabryczne testy odbiorcze, pomagające potwierdzić wydajność wyjściową w określonych warunkach obciążenia.
Kontrolowane obciążenie rezystancyjne pozwala inżynierom ocenić wydajność prądu wyjściowego, wydajność cieplną, funkcje zabezpieczające i długoterminową niezawodność działania falowników i zasilaczy. Regulowane warunki obciążenia ułatwiają również testowanie na różnych etapach działania sprzętu.
System zapewnia kontrolowane obciążenia rozładowania systemów akumulatorów, sprzętu PCS i systemów zarządzania energią, umożliwiając inżynierom ocenę wydajności rozładowania i stabilności działania w określonych warunkach elektrycznych.
Obwody wewnętrzne są podzielone na wiele niezależnych grup obciążenia, co pozwala na stopniową regulację mocy zgodnie z wymaganym profilem testowym. Taka konfiguracja zapewnia elastyczne kombinacje obciążeń, powtarzalne warunki testowania i łatwiejszą identyfikację usterek, gdy poszczególne sekcje wymagają kontroli.
System może odtwarzać różne warunki obciążenia, od pracy przy niewielkim obciążeniu po testy przy pełnym obciążeniu i krótkotrwałe przeciążenia, umożliwiając inżynierom ocenę wydajności sprzętu w szerszym zakresie roboczym.
| Warunek testowy | Zamiar |
|---|---|
| Lekkie obciążenie | Sprawdź działanie przy niskim poborze mocy |
| Połowa obciążenia | Sprawdź wydajność przy średnim obciążeniu |
| Pełne obciążenie | Potwierdź pojemność znamionową |
| Przeciążać | Oceń zdolność ochrony |
Zintegrowaną strukturę terminala można skonfigurować zarówno do zastosowań testowych AC, jak i DC, zapewniając większą elastyczność podczas testowania różnych typów sprzętu zasilającego. Dzięki maksymalnemu napięciu roboczemu wynoszącemu 1200 V system może spełnić szereg wymagań dotyczących testowania mocy przemysłowej bez konieczności wprowadzania zmian w podstawowej strukturze rezystora.
Przed instalacją wybierz odpowiednią moc znamionową, wartość rezystancji i stopień ochrony zgodnie z mocą wyjściową testowanego sprzętu, wymaganymi warunkami testowymi i środowiskiem instalacji. Właściwe dopasowanie specyfikacji ma kluczowe znaczenie dla bezpiecznego rozpraszania energii podczas testowania.
Przed instalacją sprawdź obudowę, listwy zaciskowe i układ chłodzenia, aby upewnić się, że sprzęt jest nienaruszony i gotowy do pracy. Wszelkie widoczne uszkodzenia lub nieprawidłowości należy usunąć przed podłączeniem elektrycznym.
Zainstaluj urządzenie w dobrze wentylowanym miejscu z wystarczającą przestrzenią do odprowadzania ciepła. Miejsce instalacji należy trzymać z dala od materiałów łatwopalnych, warunków ograniczonego przepływu powietrza i nadmiernej wilgotności, które mogłyby mieć wpływ na bezpieczeństwo pracy.
Użyj otworów montażowych znajdujących się w obudowie, aby bezpiecznie zainstalować urządzenie na podłodze lub wyznaczonej platformie testowej. Konstrukcja montażowa powinna być dostosowana do ciężaru urządzenia i warunków pracy.
Podłączyć zaciski wyjściowe testowanego urządzenia do zacisków wejściowych obciążenia zgodnie z dostarczonym schematem połączeń. W przypadku zastosowań prądu stałego należy potwierdzić polaryzację, a wszystkie połączenia zacisków należy odpowiednio dokręcić i podłączyć kablami odpowiednimi dla oczekiwanego prądu.
Po sprawdzeniu kompletnego połączenia elektrycznego należy rozpocząć testowanie przy niskim poziomie obciążenia i stopniowo zwiększać aktywne sekcje obciążenia zgodnie z procedurą testową. Podczas pracy monitoruj temperaturę rezystora i inne istotne warunki pracy, aby upewnić się, że sprzęt mieści się w określonym zakresie.
Skrzynka z rezystorem obciążeniowym Dufew została zaprojektowana do długotrwałych testów elektrycznych i przed dostawą przechodzi weryfikację wydajności elektrycznej i mechanicznej. Testowanie koncentruje się na charakterystyce rezystancji, bezpieczeństwie elektrycznym, integralności mechanicznej i stabilnej pracy w różnych warunkach obciążenia, pomagając zapewnić niezawodne działanie w przemysłowych środowiskach testowych.
| Charakterystyka elektryczna | Warunki testu | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | Rezystancja izolacji ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Praca cykliczna (rozładowanie 10 s, przerwa 90 s) | Ponad 9000 godzin |
| Wilgotne ciepło w stanie ustalonym | 40 ℃ ± 2/90% -95% wilgotności względnej/100 godz | △R≤±(1%R+0,05Ω) |
| Szybka zmiana temperatury | -55℃, 55℃, 155℃ każda przez 15 minut, 5 cykli | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych przebarwień i uszkodzeń |
| Współczynnik temperaturowy | Porównanie rezystancji pod obciążeniem znamionowym i rezystancji statycznej | Mniej niż 300 ppm/℃ |
| Ognioodporność | 10-krotność mocy znamionowej przez 5 minut | Czerwony blask, ale bez płomienia |
Konstrukcja obudowy została zaprojektowana tak, aby wytrzymać warunki transportu, instalacji i pracy w środowisku przemysłowym. Testy mechaniczne zapewniają, że system zacisków i konstrukcja obudowy zachowują niezawodność podczas długotrwałego użytkowania.
| Charakterystyka mechaniczna | Warunki testu | Wydajność |
|---|---|---|
| Siła terminala | 45N/30S | Żadnych luzów i widocznych uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/S² | Brak widocznych uszkodzeń konstrukcji |
| Odporność na ciepło lutowania | Końcówka ołowiana zanurzona w lutowiu o temperaturze 350±5℃ dla 3S | △R≤±(1%R+0,05Ω) Brak widocznych uszkodzeń zewnętrznych, wyraźne oznakowanie |
| Lutowalność | Terminal zanurzony w lutowiu 235±5℃ dla 5S | Pokrycie powierzchni lutowniczej terminala ≥95% |
Różne wymagania testowe wymagają różnych warunków obciążenia. Wewnętrzne grupy rezystorów można skonfigurować w wiele niezależnych sekcji, co pozwala użytkownikom dostosować przyłożone obciążenie zgodnie z rzeczywistymi procedurami testowymi.
Typowe konfiguracje obejmują:
| Tryb ładowania | Cel testowania |
|---|---|
| Niskie obciążenie | Sprawdź wydajność uruchamiania i działanie przy niskim poborze mocy |
| Średnie obciążenie | Oceń częściową zdolność wyjściową |
| Pełne obciążenie | Potwierdź moc znamionową |
| Przeciążenie Obciążenie | Sprawdź reakcję ochrony i stabilność systemu |
Ta przekrojowa konstrukcja umożliwia inżynierom przeprowadzanie wielu testów za pomocą jednego urządzenia zamiast przygotowywania kilku urządzeń obciążających o stałej wartości.
W przypadku testów produkcyjnych, weryfikacji laboratoryjnej i oceny niezawodności sprzętu, sprzęt obciążający często musi pracować w ciągłych i wymagających warunkach. Dufew Load Resistor Box został zaprojektowany z myślą o stabilnej rezystancji, zoptymalizowanej strukturze rozpraszania ciepła, niezależnym grupowaniu rezystorów i opcjonalnym wymuszonym chłodzeniu powietrzem, aby wspierać długotrwałe testy dużej mocy.
Taka konstrukcja sprawia, że nadaje się do zastosowań takich jak fabryczne testy starzenia, weryfikacja wydajności generatora, ocena niezawodności UPS i testowanie zasilacza, gdzie wymagane są stałe warunki obciążenia.
Suzhou Dufew Electrical Co., Ltd. stosuje ustrukturyzowane procedury kontroli jakości w całym procesie produkcyjnym, obejmujące kontrolę materiałów, kontrolę montażu i końcową weryfikację wydajności. Każdy etap jest zarządzany w celu zapewnienia niezawodności elektrycznej, stabilności mechanicznej i stałej wydajności produktu.
Przychodzące materiały są sprawdzane w celu sprawdzenia jakości elementów rezystorów, materiałów obudowy metalowej, elementów zacisków i materiałów izolacyjnych przed rozpoczęciem produkcji.
Podczas montażu Dufew kontroluje grupowanie rezystorów, niezawodność połączenia elektrycznego, odległość izolacji i mocowanie mechaniczne, aby mieć pewność, że gotowy produkt spełnia wymagania techniczne.
Przed dostawą każde urządzenie przechodzi kompleksową weryfikację, obejmującą pomiar rezystancji, badanie izolacji, badanie wytrzymałości dielektrycznej, kontrolę strukturalną i kontrolę wydajności funkcjonalnej.
Suzhou Dufew Electrical Co., Ltd. specjalizuje się w komponentach energoelektroniki, w tym rezystorach, układach hamulcowych, reaktorach, transformatorach i filtrach mocy. Dzięki doświadczeniu w automatyce przemysłowej, systemach energetycznych i zastosowaniach sprzętu elektrycznego Dufew rozumie praktyczne wymagania niezawodnych środowisk testowych.
Różne projekty testowe wymagają różnych konfiguracji elektrycznych i mechanicznych. Dufew zapewnia rozwiązania dostosowane do indywidualnych potrzeb w zależności od mocy znamionowej, wartości rezystancji, poziomu napięcia, stopni obciążenia, wymagań dotyczących chłodzenia, konstrukcji obudowy i warunków instalacji, pomagając klientom osiągnąć odpowiednią wydajność testowania dla określonego sprzętu.
Dufew wspiera producentów sprzętu, integratorów systemów, dystrybutorów urządzeń elektrycznych i użytkowników przemysłowych, oferując pomoc inżynieryjną, produkcję dostosowaną do potrzeb i ustandaryzowane procesy produkcyjne. Możliwości te pomagają zapewnić stabilne zasilanie i niezawodne rozwiązania elektryczne dla globalnych zastosowań przemysłowych.
System testowania obciążenia wymaga nie tylko wystarczającej mocy, ale także dokładnej symulacji obciążenia, stabilnej, długotrwałej pracy i wygodnej obsługi. W porównaniu ze stałymi pojedynczymi rezystorami lub konwencjonalnymi rozwiązaniami rezystorów hamowania, Dufew Load Resistor Box zapewnia bardziej elastyczne funkcje testowania w celu weryfikacji sprzętu zasilającego.
| Wymiar porównawczy | Skrzynka rezystora obciążenia | Tradycyjny pojedynczy rezystor/skrzynka rezystora hamowania |
|---|---|---|
| Główny cel aplikacji | Zaprojektowany do testowania sprzętu elektroenergetycznego, testów starzenia i weryfikacji wydajności UPS, generatorów, falowników i zasilaczy. | Zaprojektowane głównie z myślą o zużyciu energii podczas hamowania silnikiem lub w zastosowaniach ze stałym oporem. |
| Możliwość regulacji obciążenia | Wiele niezależnych sekcji rezystorów umożliwia stopniowe przełączanie obciążenia w celu symulacji różnych warunków pracy. | Zwykle zapewnia stałe wartości rezystancji z ograniczoną możliwością regulacji obciążenia lub bez niej. |
| Testowanie elastyczności | Obsługuje symulację lekkiego obciążenia, połowy obciążenia, pełnego obciążenia i przeciążenia w celu kompleksowej oceny sprzętu. | Stosowany głównie w przypadku pojedynczych warunków pracy i nie może skutecznie symulować różnych scenariuszy testowych. |
| Kompatybilność AC/DC | Zaprojektowany z ujednoliconym połączeniem terminalowym, umożliwiającym testowanie urządzeń zasilających AC i DC zgodnie z wymaganiami konfiguracyjnymi. | Wiele rozwiązań zaprojektowano dla konkretnych zastosowań w szynach prądu stałego lub układach hamulcowych i mają one ograniczoną wszechstronność. |
| Ciągła praca z obciążeniem | Zoptymalizowana konstrukcja obudowy i konstrukcja termiczna umożliwiają długotrwałe testowanie obciążenia i działanie starzenia. | Wiele produktów z rezystorami hamowania koncentruje się na krótkotrwałym pochłanianiu energii i może powodować większy wzrost temperatury podczas ciągłego obciążenia. |
| Wygoda konserwacji | Niezależne obwody obciążenia upraszczają kontrolę i rozwiązywanie problemów. Poszczególne sekcje można sprawdzić oddzielnie podczas konserwacji. | Stałe struktury wewnętrzne sprawiają, że rozwiązywanie problemów i wymiana są bardziej skomplikowane. |
Sprzęt do testowania obciążenia służy głównie do symulacji obciążeń elektrycznych i weryfikacji wydajności systemów zasilania, w tym wydajności wyjściowej, stabilności i reakcji na przeciążenie generatorów, systemów UPS, falowników i zasilaczy. Rozwiązania rezystorów hamowania są stosowane głównie w układach napędów silnikowych w celu pochłaniania energii regeneracyjnej podczas zwalniania i zapobiegania przepięciom szyny DC.
W systemie zastosowano sterowanie obciążeniem sekcyjnym, gdzie wewnętrzne grupy rezystorów są podzielone na niezależne obwody. Przełączając różne sekcje, użytkownicy mogą symulować różne warunki pracy, w tym lekkie obciążenie, częściowe obciążenie, obciążenie znamionowe i warunki przeciążenia. Taka konfiguracja poprawia elastyczność i powtarzalność testowania.
Metodę chłodzenia dobiera się w zależności od mocy, czasu pracy, środowiska instalacji i wymagań dotyczących odprowadzania ciepła. Konfiguracje standardowe wykorzystują naturalny przepływ powietrza, natomiast w zastosowaniach wymagających wyższej mocy wyjściowej lub dłuższej pracy ciągłej można dodać wymuszone chłodzenie powietrzem.
Tak. Dufew Electric może dostosować wartości rezystancji, moc znamionową, poziomy napięcia, stopnie obciążenia, metody chłodzenia, konstrukcje obudów i konfiguracje zacisków zgodnie z konkretnymi wymaganiami testowymi.
Nadaje się do weryfikacji wydajności, testów konserwacyjnych, testów starzenia i oceny laboratoryjnej generatorów, systemów UPS, falowników, zasilaczy prądu stałego, ładowarek, urządzeń do konwersji magazynowania energii i innych przemysłowych systemów zasilania.
Tak. Dufew Electric zapewnia wsparcie inżynieryjne w oparciu o specyfikacje sprzętu klienta i wymagania testowe, pomagając w projektowaniu odpowiednich konfiguracji dla różnych mocy, warunków elektrycznych i środowisk instalacyjnych.
