Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.
Podczas procesu hamowania układu napędowego o zmiennej częstotliwości silnik może generować energię regeneracyjną, gdy prędkość obrotowa maleje. Jeśli energii tej nie można efektywnie wykorzystać, napięcie szyny DC wzrośnie i może uruchomić zabezpieczenie falownika.

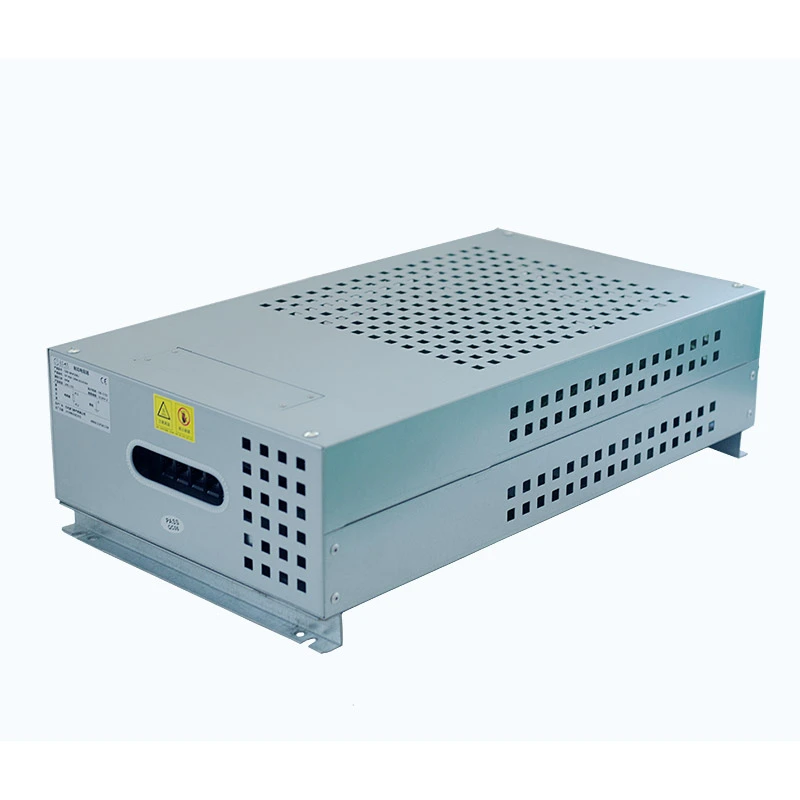

Skrzynka rezystorów hamowania elektrycznego Dufew została zaprojektowana do współpracy z jednostkami hamującymi w celu rozproszenia nadmiaru energii poprzez elementy rezystorowe. Wewnętrzne rezystory faliste są montowane zgodnie z wymaganymi wartościami mocy i rezystancji, a metalowa obudowa zapewnia ochronę mechaniczną i poprawia odprowadzanie ciepła.
Zintegrowana konstrukcja łączy elementy rezystorowe, zaciski przyłączeniowe i komponenty zabezpieczające przed temperaturą w jedną kompletną jednostkę, upraszczając instalację i poprawiając niezawodność systemu w zastosowaniach przemysłowych.
| Parametr | Specyfikacja |
|---|---|
| Moc znamionowa | 1kW-30kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-1 kΩ |
| Tolerancja oporu | ±3%, ±5%, ±10% |
| Stopień ochrony | IP20 / IP23 (konfigurowalny) |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Standard | GB-5792 |
Wewnętrzne elementy rezystorów falistych są profesjonalnie rozmieszczone i zamocowane wewnątrz obudowy, aby zapewnić stabilną wydajność elektryczną. Zintegrowana konstrukcja upraszcza instalację i eliminuje potrzebę montażu dodatkowego rezystora u klienta.
W obudowie zastosowano otwory wentylacyjne i zoptymalizowane odstępy wewnętrzne, aby poprawić cyrkulację powietrza. Podczas krótkotrwałych cykli hamowania z dużą mocą konstrukcja zapewnia wystarczającą zdolność magazynowania ciepła i pomaga szybko uwolnić nagromadzone ciepło.
W pobliżu elementów grzewczych instaluje się wyłącznik termiczny. Gdy temperatura wewnętrzna przekroczy ustawioną wartość bezpieczeństwa, system zabezpieczający rozłącza obwód, aby zmniejszyć ryzyko przegrzania.
Skrzynka rezystorów obsługuje różne metody instalacji, w tym montaż na podłodze i instalację na platformie sprzętowej. Standardowe otwory montażowe ułatwiają integrację z przemysłowymi systemami sterowania.
- Zaprojektowany do zastosowań związanych z hamowaniem VFD: Pasuje do popularnych układów hamulcowych inwerterowych, aby skutecznie wykorzystywać energię regeneracyjną.
- Stabilna ochrona przeciwprzepięciowa: rozprasza nadmiar energii generowanej podczas zwalniania silnika i zatrzymywania awaryjnego.
- Silna zdolność przeciążenia impulsu: Nadaje się do częstego przyspieszania, hamowania i przerywanej pracy z dużą mocą.
- Modułowa konfiguracja rezystorów: obsługuje niestandardowe kombinacje mocy i rezystancji w zależności od warunków pracy.
- Zintegrowana konstrukcja zabezpieczająca: Zawiera zaciski przyłączeniowe i elementy zabezpieczające przed temperaturą dla bezpieczniejszej pracy.
- Niezawodne działanie przemysłowe: Nadaje się do ciężkich urządzeń pracujących w ciągłych cyklach hamowania.
Rozwiązania rezystorów hamowania Dufew są odpowiednie dla urządzeń przemysłowych, które wymagają kontrolowanego rozpraszania energii podczas zwalniania, zatrzymywania lub dynamicznych zmian obciążenia. Są one powszechnie integrowane z systemami podnoszenia, sprzętem do transportu materiałów, maszynami przemysłowymi, systemami testowania energoelektroniki i zastosowaniami energii odnawialnej.
W przypadku wind, żurawi wieżowych, wciągników, platform podnoszących i wciągarek rezystor pochłania energię regeneracyjną wytwarzaną podczas opuszczania i zwalniania, pomagając układowi napędowemu utrzymać stabilną pracę podczas częstych cykli rozruchu i zatrzymywania oraz zmiany obciążenia.
Przenośniki taśmowe, układarki i ciężki sprzęt transportowy często wymagają kontrolowanego hamowania podczas przenoszenia dużych lub ruchomych ładunków. Rozwiązanie rezystorowe pomaga rozproszyć energię regeneracyjną i zapewnia niezawodne zwalnianie w ciągłych operacjach transportu materiałów.
Walcarki, wirówki, wtryskarki, sprzęt CNC i inne maszyny napędzane silnikiem mogą generować znaczną energię regeneracyjną podczas szybkich zmian prędkości. Prawidłowo skonfigurowany opór hamowania pomaga poprawić skuteczność hamowania i chronić powiązany układ napędowy.
Rozwiązanie można również zintegrować z systemami testowania obciążeń dużej mocy i platformami testowymi starzenia sprzętu elektrycznego, gdzie wymagana jest kontrolowana rezystancja w celu symulacji obciążeń roboczych i oceny wydajności sprzętu w określonych warunkach.
Przetwornice energii wiatrowej, systemy trakcji kolejowej i urządzenia do zarządzania energią mogą wymagać niezawodnego rozpraszania energii podczas hamowania, regulacji lub przejściowych warunków pracy. Niestandardowe konfiguracje rezystancji można dopasować do wymagań dotyczących napięcia, mocy i cyklu pracy tych systemów.
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC, 50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa, 5S | Brak widocznych uszkodzeń |
| Załaduj życie | Praca cykliczna | >9000h |
| Test wilgotnego ciepła | 40 ℃ ± 2 ℃, 90% -95% wilgotności względnej, 100 godz. | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55 ℃/55 ℃/155 ℃ jazda na rowerze | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych uszkodzeń |
| Współczynnik temperaturowy | Znamionowy stan obciążenia | <300 ppm/℃ |
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Siła terminala | 45N/30S | Żadnych luzów i uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g | Żadnych uszkodzeń konstrukcyjnych |
| Odporność na ciepło lutowania | 350 ± 5 ℃, 3S | Brak widocznych uszkodzeń |
| Lutowalność | 235 ± 5 ℃, 5S | Pokrycie lutu > 95% |
Dufew zapewnia dostosowane do indywidualnych potrzeb rozwiązania rezystorów hamowania zgodnie ze specyfikacjami falownika, warunkami pracy i wymaganiami instalacyjnymi. Konfiguracje można dostosować pod kątem mocy znamionowej, wartości rezystancji, napięcia, wymiarów obudowy, stopnia ochrony, struktury instalacji, rozmieszczenia zacisków i typu elementu rezystorowego.
Ta sama platforma obudowy może pomieścić różne elementy rezystorowe, w tym elementy faliste, w obudowie aluminiowej i rurowe, umożliwiając dopasowanie konfiguracji do wymaganej mocy, warunków termicznych i środowiska zastosowania.
Dufew Electric integruje montaż elementów rezystorowych, produkcję obudów, testowanie elektryczne i kontrolę końcową w ramach standardowego procesu produkcyjnego. Każdy etap jest kontrolowany w celu utrzymania stałej wydajności elektrycznej, jakości mechanicznej i niezawodności dostaw dla niestandardowych zastosowań przemysłowych.
Proces produkcyjny jest wspierany przez profesjonalny warsztat podzespołów elektrycznych, ustandaryzowane procedury montażu, pełne testy wydajności, dostosowane możliwości produkcyjne i opakowanie zgodne ze standardami eksportowymi. Możliwości te pozwalają Dufew zarządzać projektami od konfiguracji rezystorów po dostawę gotowej szafki.
Dufew wybiera metody pakowania w zależności od wymiarów produktu, wagi i wymagań transportowych, stosując bezpieczne wewnętrzne mocowania i konstrukcje zabezpieczające, aby zmniejszyć ryzyko uderzenia podczas przenoszenia. Opakowanie nadaje się do przesyłek międzynarodowych, zamówień masowych i niestandardowych projektów przemysłowych.
| Element porównawczy | Skrzynka rezystora hamowania | Rezystor obciążenia/rezystor indywidualny |
|---|---|---|
| Cel aplikacji | Zaprojektowany do hamowania regeneracyjnego przez falownik i sterowania napięciem szyny DC | Stosowany głównie do ogólnych testów obciążenia lub zastosowań niezależnych |
| Obsługa energii | Zoptymalizowany pod kątem krótkotrwałych impulsów hamowania o dużej mocy | Zwykle zaprojektowane do ciągłego rozpraszania mocy |
| Integracja systemu | Kompletny zestaw z obudową i elementami zabezpieczającymi | Wymaga dodatkowej instalacji i projektu zabezpieczającego |
| Ochrona temperaturowa | Wbudowany monitoring temperatury i zabezpieczenie | Ochrona zależy od projektu systemu zewnętrznego |
| Możliwość adaptacji przemysłowej | Nadaje się do wind, dźwigów i układów napędowych o dużej wytrzymałości | Bardziej odpowiedni do standardowych środowisk testowych |
Dufew Electric przestrzega rygorystycznych procedur zarządzania jakością, aby zapewnić niezawodność i spójność produktu.
Kontrola jakości obejmuje:
- Kontrola przychodzącego materiału
- Monitorowanie procesu produkcyjnego
- Testowanie wydajności elektrycznej
- Końcowa kontrola produktu
Certyfikaty i raporty z testów są dostępne zgodnie z wymaganiami klienta.
Rezystor hamowania pochłania energię regeneracyjną wytwarzaną podczas zwalniania lub zatrzymywania silnika. Przekształca nadmiar energii elektrycznej w ciepło, pomagając zapobiegać awariom związanym z przepięciem szyny DC i poprawiając niezawodność falownika.
Standardowy stopień ochrony to IP20 lub IP23. Wyższe poziomy ochrony można dostosować do warunków instalacji, takich jak środowisko zewnętrzne lub obszary przemysłowe, w których występuje kurz i wilgoć.
Tak. Konstrukcję obudowy można skonfigurować z różnymi elementami rezystorowymi, w tym rezystorami falistymi, rezystorami w obudowie aluminiowej i rezystorami rurowymi, w zależności od wymaganego zastosowania.
Tak. Wiele jednostek można połączyć równolegle, jeśli moc znamionowa, wartość rezystancji i warunki instalacji są odpowiednio dopasowane, aby zapewnić zrównoważony podział obciążenia i niezawodne odprowadzanie ciepła.
Dufew kontroluje jakość poprzez kontrolę materiałów, standaryzowane procesy produkcyjne, testy elektryczne i kontrolę końcową, aby zapewnić stabilną wydajność produktu w zastosowaniach przemysłowych.
