Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

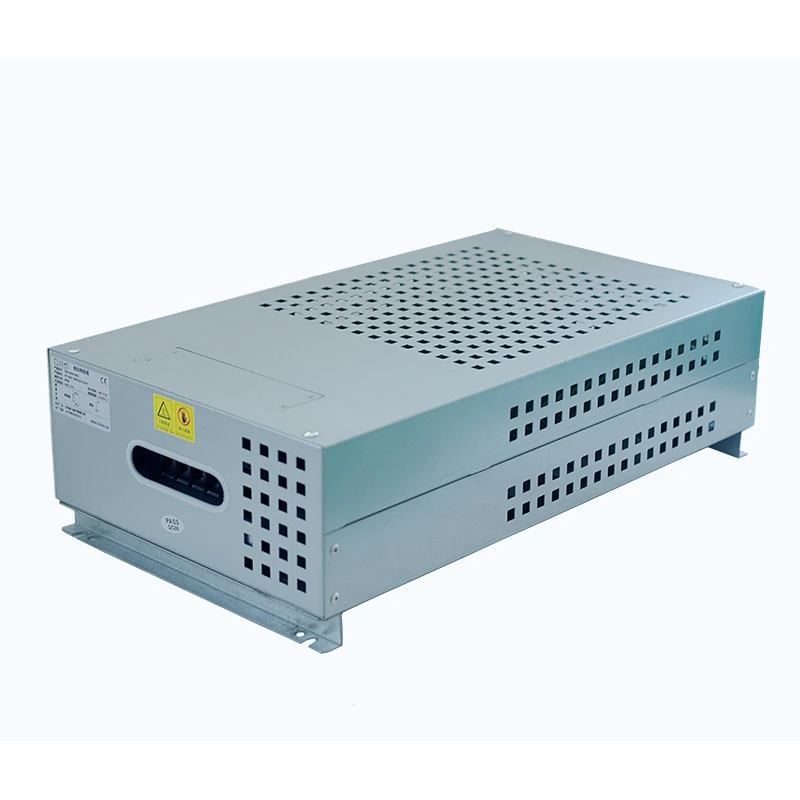

Dufew High Power Resistor Box łączy wiele elementów rezystorów falistych w kompaktowej metalowej obudowie, aby spełnić wymagania dotyczące rozpraszania energii o dużej mocy.
Jednostki rezystorów można łączyć szeregowo lub równolegle, zgodnie z różnymi wymaganiami dotyczącymi mocy i rezystancji. Obudowa wykonana jest z blachy stalowej pokrytej aluminium i cynkiem, ze zintegrowanymi zaciskami i urządzeniami zabezpieczającymi przed temperaturą, co zapewnia bezpieczną i wygodną instalację.
Dzięki dostosowywalnym specyfikacjom i wielu konfiguracjom chłodzenia produkt ten nadaje się do układów hamulcowych z falownikami, przemysłowego sprzętu testowego, zastosowań w zakresie magazynowania energii i wielkogabarytowych systemów napędowych.
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 1kW-30kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-1 kΩ |
| Tolerancja oporu | ±3% / ±5% / ±10% |
| Stopień ochrony | IP20/IP23 |
| Temperature Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL94V-2 |
| Standard | GB-5792 |
Przykład: CRB 10KW 13,6R J
| Kod | Opis |
|---|---|
| CRB | High Power Resistor Box |
| 10KW | Moc znamionowa |
| 13,6R | Oporność znamionowa |
| J | Tolerancja rezystancji (K=10%, J=5%, H=3%) |
Wybór odpowiedniej skrzynki z rezystorami dużej mocy zależy od wymagań elektrycznych, warunków pracy i środowiska instalacji. Kluczowe czynniki wyboru obejmują:
Wybierz odpowiednią moc w zależności od wymagań dotyczących zużycia energii, warunków obciążenia i cykli roboczych.
Wartość rezystancji powinna odpowiadać napięciu systemu, wymaganiom prądowym i warunkom zastosowania, aby zapewnić stabilne rozpraszanie energii.
Aby wybrać odpowiednią konfigurację chłodzenia, należy wziąć pod uwagę czas pracy, przestrzeń montażową i warunki rozpraszania ciepła.
Różne zastosowania mogą wymagać różnych konstrukcji obudów, poziomów ochrony i konstrukcji mechanicznych.
Rozważ metody połączeń, wymagania montażowe, funkcje zabezpieczające i warunki integracji systemu, aby upewnić się, że skrzynka rezystorów pasuje do całego systemu wyposażenia.
Zaprojektowany do zastosowań przemysłowych dużej mocy, system rezystorów można skonfigurować tak, aby spełniał różne wymagania operacyjne, w tym hamowanie falownika, testowanie rozładowania magazynu energii, testy starzenia sprzętu przemysłowego i zastosowania z symulowanym obciążeniem mocy.
Wewnętrzne obwody rezystorów można podzielić na wiele niezależnych gałęzi mocy, co pozwala systemowi dostosować się do różnych warunków pracy, takich jak rozruch przy niskim obciążeniu, praca z mocą znamionową i krótkotrwałe testy przeciążeniowe.
Ta elastyczna konfiguracja poprawia możliwości adaptacji sprzętu, upraszcza procesy testowania i zmniejsza potrzebę stosowania wielu rozwiązań rezystorowych do różnych zastosowań.
Konstrukcja obudowy obsługuje różne elementy rezystorowe zgodnie z konkretnymi wymaganiami aplikacji, w tym rezystory faliste, rezystory w obudowie aluminiowej i elementy rezystorów rurowych.
Można wybrać różne konfiguracje dla czystych obszarów produkcyjnych, zakurzonych środowisk, zaolejonych obiektów przemysłowych i innych wymagających warunków pracy, aby osiągnąć niezawodną wydajność.
Obudowa wewnętrzna ma niezależną konstrukcję komory chłodzącej, zapewniając dedykowane kanały przepływu powietrza dla różnych grup rezystorów. Taka struktura pomaga zmniejszyć akumulację ciepła pomiędzy obwodami i poprawia ogólną stabilność termiczną podczas pracy.
Wiele wentylatorów osiowych zapewnia kierunkowy przepływ powietrza przez elementy grzejne, zwiększając efektywność rozpraszania ciepła podczas ciągłej pracy z dużą mocą.
Zoptymalizowana konstrukcja wentylacji pomaga utrzymać stabilną wydajność temperaturową w zastosowaniach długotrwałych, w tym w 24-godzinnych warunkach testowania pod dużym obciążeniem.
Każda gałąź zasilania jest wyposażona w niezależny monitoring temperatury i wyłączniki zabezpieczające, umożliwiające szybkie wykrywanie i kontrolowanie nieprawidłowych warunków podczas pracy.
Ten projekt zapewnia:
- Individual fault isolation
- Zmniejszony wpływ na inne obwody
- Improved system availability
Gdy w jednym odgałęzieniu wystąpią nieprawidłowe warunki temperaturowe, odpowiedni obwód można odłączyć, podczas gdy inne obwody będą nadal działać normalnie.
Obudowa i elementy wewnętrzne spełniają wymagania dotyczące ognioodporności UL94V-2, co pomaga poprawić bezpieczeństwo podczas pracy w trybie przeciążenia i długotrwałego użytkowania przemysłowego.
W obwodzie głównym zastosowano pogrubione zintegrowane szyny miedziane, aby zapewnić niezawodną transmisję prądu w warunkach pracy o dużej mocy.
Wzmocniona konstrukcja pomaga osiągnąć:
- Niższe straty napięcia
- Reduced conductor heating
- Poprawiona długoterminowa zdolność przenoszenia prądu
W porównaniu z konwencjonalnymi cienkimi zaciskami lub paskami miedzianymi, ta konstrukcja szyn zbiorczych zapewnia lepszą stabilność w zastosowaniach wymagających ciągłego wysokiego prądu.
System szyn miedzianych zapewnia wiele pozycji połączeń, umożliwiając łatwiejszą integrację z różnymi testowanymi urządzeniami, systemami równoległymi i niestandardowymi układami elektrycznymi.
Skrzynka z rezystorami dużej mocy jest szeroko stosowana w zastosowaniach przemysłowych, które wymagają niezawodnego pochłaniania energii, symulacji obciążenia, kontroli prądu i rozwiązań w zakresie rezystancji dużej mocy. Typowe obszary zastosowań obejmują:
W przemyśle ciężkim układ rezystorów jest powszechnie stosowany w metalurgicznym sprzęcie produkcyjnym, dużych systemach przekładniowych i maszynach o dużej wytrzymałości, gdzie wymagana jest stabilna praca w warunkach dużej mocy.
W przypadku zastosowań związanych z magazynowaniem energii i testowaniem elektrycznym można go zintegrować z platformami testowymi magazynowania energii, systemami testowania rozładowania akumulatorów i sprzętem do testów elektrycznych dużej mocy, aby zapewnić kontrolowane warunki obciążenia i niezawodną weryfikację wydajności.
System nadaje się do dźwigów portowych, ciężkich maszyn dźwigowych i systemów dźwigowych, które wymagają efektywnego rozpraszania energii i stabilnej skuteczności hamowania podczas częstej pracy.
W automatyce przemysłowej i zastosowaniach napędowych może być stosowany z dużymi układami napędowymi z falownikami, zastosowaniami z hamowaniem silników i urządzeniami automatyki w celu zapewnienia niezawodnego sterowania mocą i ochrony systemu.
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10 times rated power 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Praca cykliczna (rozładowanie 10S, interwał 90S) | >9000h |
| Test wilgotnego ciepła | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55℃, 55℃, 155℃ / 15min każdy, 5 cykli | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych przebarwień i uszkodzeń |
| Temperature Coefficient | Obciążenie znamionowe a rezystancja statyczna | <300 ppm/℃ |
| Ognioodporność | 10-krotność mocy znamionowej przez 5 minut | Red heating without flame |
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Siła terminala | 45N/30S | Żadnych luzów i widocznych uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/S² | Żadnych uszkodzeń konstrukcyjnych |
| Soldering Heat Resistance | Terminal zanurzony w temperaturze 350±5℃ przez 3S | △R≤±(1%R+0,05Ω) |
| Wygląd | Kontrola wzrokowa | No damage, clear marking |
| Lutowalność | Terminal zanurzony w temperaturze 235±5℃ przez 5S | Solder coverage >95% |
| Element porównawczy | High Power Resistor Box | Konwencjonalna skrzynka rezystorów hamowania/obciążenia |
|---|---|---|
| Zakres zastosowań | Obsługuje hamowanie, testy rozładowania, testy starzenia i symulowane obciążenia | Zwykle zaprojektowane dla scenariuszy pojedynczej aplikacji |
| Układ chłodzenia | Niezależne komory chłodzące z dedykowanymi kanałami przepływu powietrza | Wspólna struktura przepływu powietrza z możliwością akumulacji ciepła |
| Projekt ochrony | Indywidualne zabezpieczenie temperaturowe dla każdej gałęzi zasilania | Zwykle wykorzystuje ogólną ochronę temperaturową |
| Obecna struktura nośna | Wzmocniona szyna miedziana do pracy przy wysokim prądzie | Standardowe zaciski z ograniczoną wydajnością prądową |
| Struktura mechaniczna | Wzmocniona obudowa odpowiednia do środowisk o dużym obciążeniu | Standardowa konstrukcja z blachy do lżejszych zastosowań |
Dufew Electric specjalizuje się w projektowaniu i produkcji produktów z rezystorami przemysłowymi, w tym skrzynek z rezystorami dużej mocy, rezystorów hamowania i niestandardowych zespołów rezystorów do przemysłowych systemów napędowych, sprzętu testującego i zastosowań energetycznych.
Nasz proces produkcyjny obejmuje pełny cykl produkcyjny, w tym montaż elementu rezystorowego, konfigurację elektryczną, produkcję obudowy, integrację komponentów, testowanie wydajności i kontrolę końcową.
Dzięki profesjonalnemu wsparciu inżynieryjnemu i ustandaryzowanym procedurom produkcyjnym firma Dufew może zapewnić niezawodne rozwiązania rezystorowe obejmujące:
- Indywidualne konfiguracje mocy i rezystancji
- Elastyczne konstrukcje obudów i chłodzenia
- Kompletne testy wydajności elektrycznej
- Stabilna zdolność produkcji seryjnej
- Wsparcie dla projektów OEM i producentów urządzeń przemysłowych
Każdy produkt przechodzi ścisłą kontrolę jakości, aby zapewnić stabilne parametry elektryczne, niezawodność mechaniczną i długoterminowe bezpieczeństwo pracy w wymagających środowiskach przemysłowych.
Różne zastosowania przemysłowe wymagają różnych poziomów mocy, wartości rezystancji i warunków instalacji. Dufew zapewnia dostosowane rozwiązania w zakresie skrzynek z rezystorami dużej mocy w oparciu o konkretne wymagania projektu.
Customization options include:
- Moc znamionowa i wartość rezystancji
- Napięcie robocze i pojemność prądowa
- Konfiguracja chłodzenia
- Wymiary obudowy i konstrukcja montażowa
- Układ terminali
- Wymagania ochronne
Dzięki profesjonalnemu projektowaniu i możliwościom produkcyjnym rezystorów Dufew pomaga klientom opracowywać niezawodne rozwiązania do testów przemysłowych, odprowadzania energii, układów hamulcowych i zastosowań w sprzęcie o dużej wytrzymałości.
Dufew przeprowadza kompleksowe kontrole jakości w celu sprawdzenia bezpieczeństwa elektrycznego, wytrzymałości mechanicznej i długoterminowej niezawodności działania.
Kontrola jakości obejmuje:
- Kontrola surowców
- Testowanie wydajności elektrycznej
- Testowanie ochrony temperaturowej
- Końcowa kontrola produktu
Dufew zapewnia profesjonalne rozwiązania w zakresie pakowania zgodnie z rozmiarem produktu i wymaganiami transportowymi.
Cechy opakowania:
- Bezpieczne mocowanie wewnętrzne
- Ochrona przed uderzeniami i wibracjami
- Nadaje się do transportu międzynarodowego
- Wsparcie dla zamówień niestandardowych i masowych
Skrzynka rezystorowa dużej mocy nadaje się do układów hamulcowych z falownikiem dużej mocy, testów obciążenia przemysłowego, systemów rozładowania magazynowania energii, urządzeń dźwigowych, systemów elektrowni wiatrowych i innych zastosowań wymagających dużego zużycia energii.
Wyłącznik temperaturowy monitoruje temperaturę wewnętrzną i zapewnia ochronę przed przegrzaniem. W przypadku wystąpienia nietypowych warunków cieplnych odłącza odpowiedni obwód, aby zmniejszyć ryzyko przegrzania i poprawić niezawodność systemu.
Tak. Dufew umożliwia dostosowanie mocy znamionowej, wartości rezystancji, wymiarów obudowy, stopnia ochrony, konfiguracji rezystorów i metod połączeń.
Aby zapewnić efektywne odprowadzanie ciepła podczas pracy, należy wziąć pod uwagę odpowiednią przestrzeń wentylacyjną, kierunek przepływu powietrza, temperaturę otoczenia i miejsce instalacji.
Na ciągłą wydajność pracy wpływa moc znamionowa, czas trwania obciążenia, wydajność chłodzenia, temperatura otoczenia i projekt zarządzania ciepłem. Odpowiednia konfiguracja pozwala zapewnić stabilną pracę w długotrwałych warunkach pracy.
Skrzynka z rezystorami dużej mocy może być zaprojektowana dla różnych środowisk przemysłowych. Poziom ochrony, konstrukcję obudowy i dobór komponentów można dostosować do warunków takich jak kurz, wilgotność, zmiany temperatury lub instalacja na zewnątrz.
Tak. Można skonfigurować wiele skrzynek z rezystorami dla systemów wymagających większej mocy. Aby zapewnić bezpieczną i niezawodną pracę, wymagane jest odpowiednie dopasowanie elektryczne, odstępy między instalacjami i odprowadzanie ciepła.
Dufew specjalizuje się w projektowaniu i produkcji rezystorów przemysłowych, dostarczając niestandardowe rozwiązania rezystorów, ścisłą kontrolę jakości i kompletne testy wydajności dla producentów sprzętu przemysłowego, systemów testowych i zastosowań energetycznych.
Szukasz rozwiązania z rezystorem dużej mocy do swojego sprzętu przemysłowego lub systemu testowego?
Prześlij nam szczegóły aplikacji, w tym moc znamionową, wartość rezystancji, napięcie robocze, cykl pracy, wymagania dotyczące chłodzenia i warunki instalacji. Dufew zapewni odpowiednią konfigurację skrzynki z rezystorami dużej mocy i wsparcie techniczne.
Już dziś poproś o wycenę niestandardowych rozwiązań rezystorowych.
