Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

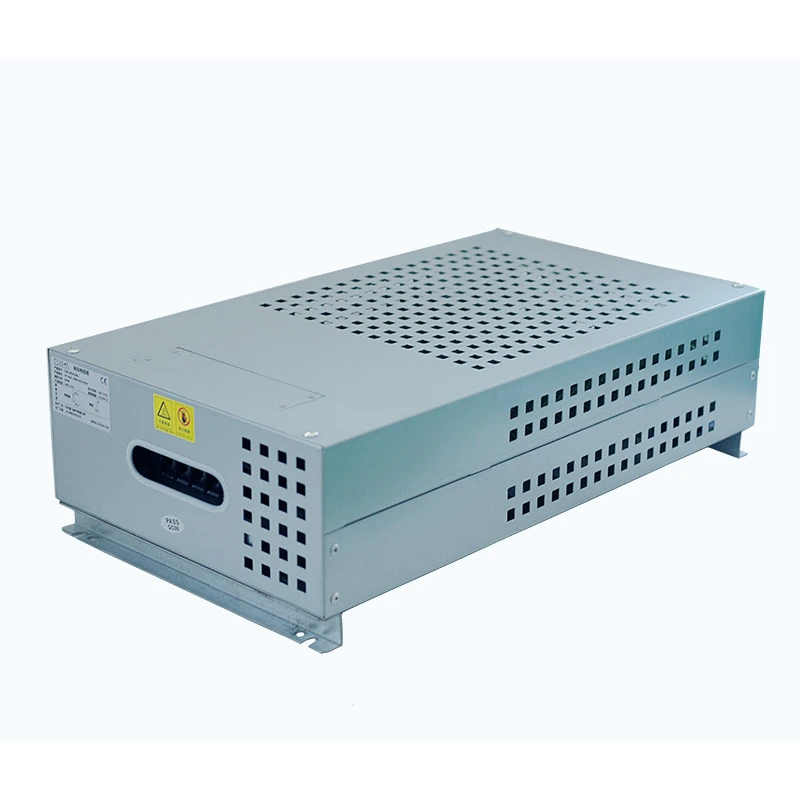

Skrzynka rezystorów hamowania falownika jest dedykowanym elementem hamowania stosowanym w układach silników napędzanych falownikiem. Kiedy silnik zwalnia przy dużym obciążeniu bezwładnościowym, energia regeneracyjna jest zwracana do obwodu prądu stałego falownika, powodując wzrost napięcia szyny. Ten produkt rozprasza nadmiar energii poprzez elementy rezystorowe, aby utrzymać stabilną pracę falownika.
Struktura wewnętrzna składa się z wielu falistych elementów rezystorowych rozmieszczonych zgodnie z wymaganą rezystancją i mocą znamionową. Zespół rezystora jest zainstalowany wewnątrz ochronnej obudowy ze stali pokrytej aluminium i cynku, wyposażonej w zintegrowane listwy zaciskowe i wyłączniki zabezpieczające przed temperaturą.
Konstrukcja obudowy umożliwia montaż zewnętrzny obok szafy falownika, pomagając zaoszczędzić przestrzeń wewnątrz szafy, zachowując jednocześnie efektywne odprowadzanie ciepła i bezpieczeństwo elektryczne.
Konfiguracja rezystancji i mocy została zaprojektowana zgodnie z powszechnymi wymaganiami dotyczącymi hamowania falownika. Upraszcza to wybór i pomaga ograniczyć ręczne obliczenia podczas integracji systemu.
W obudowie zastosowano boczną wentylację, która kieruje gorące powietrze z dala od szafy falownika, redukując wtórną akumulację ciepła wokół elementów przetwornicy.
Wewnętrzny układ zapewnia wystarczającą odległość izolacyjną pomiędzy elementami rezystorowymi a obudową, zapewniając stabilną pracę pod napięciem szyny DC do 1200V.
Dedykowana podstawa montażowa umożliwia montaż z boku lub na dole szafy falownika bez zajmowania cennej przestrzeni wewnętrznej szafy elektrycznej.
- Zaprojektowany specjalnie dla układów hamulcowych z regeneracją VFD
- Przekształca nadmiar energii hamowania w ciepło, aby zapobiec alarmom przepięcia na szynie DC
- Kombinacja rezystorów falistych obsługuje moce znamionowe do 30 kW
- Wbudowany wyłącznik temperaturowy poprawia bezpieczeństwo pracy
- Obudowa pokryta aluminium-cynkiem zapewnia odporność na korozję i ochronę mechaniczną
- Nadaje się do częstego przyspieszania, zwalniania i zatrzymywania awaryjnego
Szafka z rezystorem falistym Dufew przeznaczona jest do przemysłowych układów napędowych, które wymagają niezawodnego rozpraszania energii podczas hamowania, zwalniania i dynamicznej kontroli obciążenia. Jego elastyczna konfiguracja sprawia, że nadaje się do różnych zastosowań o dużym obciążeniu, w tym:
Szafka z rezystorami pomaga zarządzać energią regeneracyjną generowaną podczas częstych operacji podnoszenia i opuszczania, poprawiając stabilność systemu w windach, żurawiach wieżowych, wciągnikach, wciągarkach i platformach podnoszących.
W przypadku urządzeń o częstych cyklach przyspieszania i zwalniania, takich jak przenośniki taśmowe, zwałowarki i systemy transportu ciężkiego, rozwiązanie zapewnia stabilną skuteczność hamowania i wspiera ciągłą pracę przemysłową.
Szafa nadaje się do maszyn przemysłowych wymagających precyzyjnego sterowania silnikiem i pochłaniania energii, w tym walcarek, wirówek, wtryskarek, ciągarek drutu i maszyn tekstylnych.
Można go również zintegrować ze sprzętem do testowania wydajności falownika i systemami testowania serwonapędów, aby zapewnić kontrolowane obciążenia rezystancji w celu oceny wydajności elektrycznej i niezawodności systemu.
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 1kW-30kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-1 kΩ |
| Tolerancja oporu | ±3% / ±5% / ±10% |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Standard | GB-5792 |
Przykład: CRB 10KW 13,6R J
| Kod | Opis |
|---|---|
| CRB | Skrzynka rezystora hamowania |
| 10KW | Moc znamionowa |
| 13,6R | Oporność znamionowa |
| J | Tolerancja rezystancji (K=10%, J=5%, H=3%) |
| Element wydajności | Warunek testowy | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Cykl rozładowania 10S/cykl interwałowy 90S | >9000h |
| Test wilgotnego ciepła | 40 ℃ ± 2 ℃ / 90% -95% wilgotności względnej / 100 godz. | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55℃, 55℃, 155℃ podczas jazdy na rowerze | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Żadnych odbarwień i uszkodzeń |
| Współczynnik temperaturowy | Znamionowy stan obciążenia | <300 ppm/℃ |
| Próba płomienia | 10-krotność mocy znamionowej 5min | Czerwone ogrzewanie bez płomienia |
| Element wydajności | Warunek testowy | Wydajność |
|---|---|---|
| Siła terminala | 45N/30S | Żadnych luzów i uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/S² | Żadnych uszkodzeń konstrukcyjnych |
| Odporność na ciepło lutowania | 350 ± 5 ℃ / 3S | △R≤±(1%R+0,05Ω) |
| Lutowalność | 235 ± 5 ℃ / 5S | Pokrycie lutu > 95% |
Podczas szybkiego zwalniania lub hamowania awaryjnego produkt ten zapewnia efektywną ścieżkę rozpraszania energii, pomagając utrzymać stabilność szyny DC falownika.
Konstrukcja rezystora została zaprojektowana z myślą o powtarzających się warunkach pochłaniania energii powszechnie spotykanych w urządzeniach dźwigowych, przenośnikach i systemach automatyki przemysłowej.
Zewnętrzna konstrukcja montażowa zmniejsza wymagania dotyczące miejsca w szafie i upraszcza instalację systemu.
| Element porównawczy | Skrzynka rezystora hamowania falownika | Ogólna skrzynka rezystorów obciążenia |
|---|---|---|
| Główny cel | Zaprojektowany do hamowania falownikiem i sterowania napięciem szyny DC | Ogólne zastosowania obciążenia rezystancyjnego |
| Wybór parametrów | Dopasowane do wymagań jednostki hamującej falownika | Wymaga dodatkowego obliczenia rezystancji |
| Projekt chłodzenia | Wylot boczny zapobiega przedostawaniu się gorącego powietrza do obudowy falownika | Standardowy przepływ powietrza może wpływać na otaczający sprzęt |
| Instalacja | Obsługuje montaż zewnętrzny w szafie falownika | Zwykle wymaga oddzielnej przestrzeni instalacyjnej |
| Stan pracy | Zoptymalizowany pod kątem przerywanego hamowania regeneracyjnego | Używany głównie do ogólnego obciążenia lub testowania |
Dufew Electric stosuje ustandaryzowane procedury produkcyjne, od montażu rezystorów i produkcji obudów po testowanie wydajności elektrycznej.
Kontrola jakości obejmuje:
- Kontrola przychodzącego materiału
- Weryfikacja wartości rezystancji
- Testowanie izolacji
- Testowanie ochrony termicznej
- Końcowa kontrola produktu
Każde pudełko z rezystorami jest profesjonalnie zapakowane zgodnie z rozmiarem produktu i wymaganiami transportowymi.
Proces pakowania obejmuje:
- Mocowanie zabezpieczające produkt
- Opakowanie odporne na wilgoć
- Przygotowanie przesyłek eksportowych
- Zarządzanie zamówieniami partii
Wybór odpowiedniego modułu rezystora hamowania falownika wymaga kompleksowej oceny parametrów falownika, charakterystyki silnika, warunków hamowania i środowiska instalacji. Prawidłowa konfiguracja pomaga skutecznie rozproszyć energię regeneracyjną, zapobiec przepięciom szyny DC i poprawić długoterminową niezawodność systemów VFD.
Moc znamionową skrzynki rezystorowej należy dobrać w zależności od wydajności falownika i warunków pracy silnika. Zastosowania z większą mocą silnika, większą bezwładnością obciążenia lub częstymi cyklami hamowania zazwyczaj wymagają większej zdolności pochłaniania energii.
Kluczowe czynniki wyboru obejmują moc znamionową falownika, moc silnika, bezwładność obciążenia, wymagany moment hamowania i częstotliwość hamowania.
Aby zapewnić bezpieczną i stabilną pracę, napięcie robocze rezystora musi odpowiadać napięciu szyny DC falownika. Różne systemy napędowe mogą wymagać różnych konfiguracji napięcia, np. systemy inwerterowe klasy 400 V, napędy przemysłowe 690 V lub zastosowania wysokiego napięcia prądu stałego do 1200 V.
Rozwiązania rezystorów hamowania Dufew zaprojektowano tak, aby zapewniały stabilną pracę w różnych warunkach napięcia szyny DC, zgodnie z wymaganiami aplikacji.
Wartość rezystancji ma bezpośredni wpływ na skuteczność hamowania. Niższa wartość rezystancji może zapewnić większą siłę hamowania, ale skutkuje większym przepływem prądu, natomiast wyższa wartość rezystancji zmniejsza naprężenie prądu, ale może wydłużyć czas hamowania.
Odpowiednią konfigurację rezystancji należy określić zgodnie ze specyfikacjami jednostki hamującej falownika, dopuszczalnym prądem hamowania, wymaganym czasem zatrzymania i charakterystyką bezwładności obciążenia.
Różne zastosowania przemysłowe generują różny poziom energii regeneracyjnej, dlatego skrzynkę rezystorową należy wybrać zgodnie z rzeczywistym cyklem hamowania i warunkami pracy.
| Aplikacja | Warunki pracy | Fokus wyboru |
|---|---|---|
| Winda | Częste cykle przyspieszania i zatrzymywania | Wysoka niezawodność i powtarzalna zdolność hamowania |
| Dźwig i podnośnik | Operacje podnoszenia i opuszczania ciężkich przedmiotów | Wysoka przeciążalność i stabilna wydajność |
| System przenośnikowy | Długa ciągła praca | Stabilne zarządzanie ciepłem |
| Odwirować | Wymagania dotyczące szybkiego zwalniania | Możliwość szybkiej absorpcji energii |
| Maszyny Przemysłowe | Przerywane warunki hamowania | Właściwy dobór mocy i rezystancji |
Środowisko instalacji wpływa na konstrukcję szafy, projekt wentylacji i wydajność cieplną. Przed dokonaniem wyboru klienci powinni wziąć pod uwagę dostępną przestrzeń montażową, metodę instalacji, temperaturę otoczenia i warunki przepływu powietrza.
Skrzynki rezystorów hamowania Dufew charakteryzują się praktycznymi konstrukcjami instalacyjnymi i zoptymalizowaną wentylacją, co pozwala na integrację z szafami inwerterowymi przy jednoczesnym zachowaniu efektywnego odprowadzania ciepła.
Standardowe skrzynki z rezystorami nie zawsze spełniają określone wymagania przemysłowe. Dufew zapewnia niestandardowe konfiguracje w oparciu o wartość rezystancji, moc znamionową, napięcie robocze, wymiary obudowy, rozmieszczenie zacisków i wymagania dotyczące ochrony.
Dzięki profesjonalnym możliwościom produkcyjnym Dufew Electric obsługuje rozwiązania OEM i niestandardowe rezystory hamowania dla różnych systemów falowników i zastosowań przemysłowych.
Skrzynki rezystorów hamowania Dufew można dopasować do różnych systemów falowników różnych producentów. Klienci mogą podać informacje o modelu falownika, a Dufew zaleci odpowiednią konfigurację rezystancji i mocy.
W celu dostosowania klienci powinni podać model falownika, moc silnika, napięcie robocze, wartość rezystancji, cykl pracy hamowania i wymagania instalacyjne. Dufew może zaprojektować odpowiednie rozwiązanie skrzynki rezystorowej zgodnie z tymi parametrami.
Tak. Dufew oferuje dostosowane do indywidualnych potrzeb skrzynki rezystorów hamowania z regulowanymi wartościami rezystancji, mocami znamionowymi, konstrukcjami obudów, konfiguracjami zacisków i opcjami zabezpieczeń, aby sprostać różnym zastosowaniom przemysłowym.
Na żywotność wpływa głównie częstotliwość hamowania, warunki przeciążenia, temperatura pracy, wydajność chłodzenia i środowisko instalacji. Właściwy dobór i zarządzanie ciepłem mogą poprawić długoterminową niezawodność.
Tak. Skrzynki rezystorów hamowania Dufew są przeznaczone do zastosowań wymagających powtarzalnego przyspieszania i zwalniania, takich jak windy, dźwigi, przenośniki i urządzenia automatyki przemysłowej. Moc znamionową należy dobrać odpowiednio do cyklu hamowania.
Zaleca się regularne kontrole w celu sprawdzenia warunków wentylacji, połączeń zacisków, nagromadzenia kurzu i oznak przegrzania. Właściwa konserwacja pomaga zapewnić stabilną pracę i dłuższą żywotność.
Skrzynki rezystorów hamowania Dufew charakteryzują się obudowami ochronnymi i niezawodnymi konstrukcjami do zastosowań przemysłowych. Dostępne są dostosowane do indywidualnych potrzeb rozwiązania zabezpieczające dla środowisk o dużej wilgotności, zapyleniu lub specjalnych warunkach pracy.
Dufew specjalizuje się w projektowaniu i produkcji rezystorów przemysłowych, dostarczając dostosowane do indywidualnych potrzeb rozwiązania w zakresie rezystorów hamowania, ścisłą kontrolę jakości i niezawodne wsparcie dla producentów falowników, konstruktorów sprzętu i firm z branży automatyki.
Potrzebujesz rozwiązania z rezystorem hamowania do wind, dźwigów, napędów przemysłowych lub urządzeń automatyki?
Podaj model falownika, moc silnika, napięcie szyny DC i wymagania dotyczące hamowania. Dufew poleci odpowiednią skrzynkę z rezystorem hamowania VFD i zapewni wsparcie techniczne dla Twojego projektu.
Już dziś poproś o wycenę niestandardowych wartości rezystancji, mocy znamionowej i projektów obudów.
