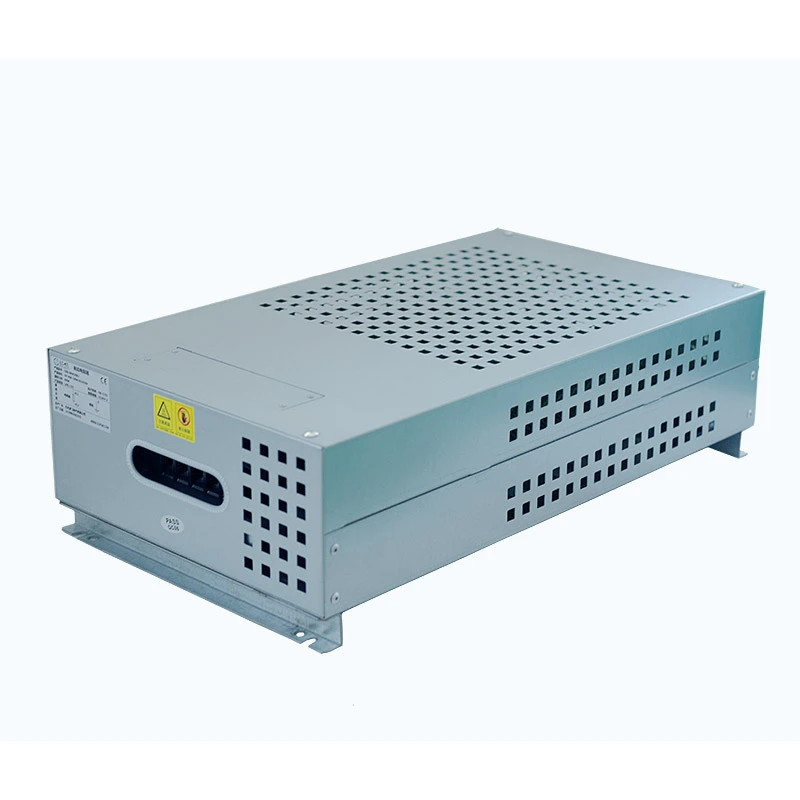

Skrzynka rezystorów rurowych to wysokowydajny zespół rezystorów zaprojektowany do pochłaniania i rozpraszania nadmiaru energii elektrycznej generowanej podczas procesów zwalniania silnika, zatrzymywania awaryjnego lub testowania obciążenia. Jest szeroko stosowany w przemysłowych układach napędowych, sprzęcie energoelektroniki i zastosowaniach związanych z zarządzaniem energią.
Wyprodukowana przez Dufew Electric skrzynka rezystorów zawiera uszczelnione elementy rezystora rurowego ze stali nierdzewnej z precyzyjnie nawiniętymi wewnątrz drutami oporowymi ze stopu niklu i chromu. Wewnętrzna struktura wypełniona jest materiałem izolacyjnym z tlenku magnezu (MgO) o dużej gęstości, który zapewnia doskonałą izolację elektryczną i efektywne przenoszenie ciepła.
W porównaniu z tradycyjnymi rezystorami drutowymi typu otwartego lub konwencjonalnymi skrzynkami rezystorów, konstrukcja rurowa zapewnia lepszą ochronę przed kurzem, wilgocią, zanieczyszczeniem olejem i uderzeniami mechanicznymi, dzięki czemu nadaje się do wymagających środowisk przemysłowych.
Każdy element rezystora rurowego obsługuje zakres mocy od 50 W do 3000 W. Wiele elementów można połączyć szeregowo lub równolegle, aby uzyskać niestandardową moc znamionową do 30 kW, przy dostępnych wartościach rezystancji od 0,01 Ω do 1 kΩ.
Każda rurka rezystora jest niezależnie uszczelniona zewnętrzną powłoką ze stali nierdzewnej i wypełniona materiałem izolacyjnym z tlenku magnezu. Całkowicie zamknięta konstrukcja zapobiega przedostawaniu się wilgoci, kurzu i oleju do drutu oporowego, poprawiając długoterminową stabilność i żywotność.
Elementy rurowe są rozmieszczone poziomo, z zachowaniem wystarczających odstępów pomiędzy każdą rurą. Taka konstrukcja poprawia cyrkulację przepływu powietrza i umożliwia równomierne przenoszenie ciepła przez metalową powierzchnię, redukując miejscowe przegrzanie podczas ciągłej pracy.
Skrzynka rezystora łączy elementy rurowe ze stali nierdzewnej z metalową obudową ochronną, aby poprawić odporność na korozję, pył przemysłowy i trudne warunki pracy. Nadaje się do zastosowań w warsztatach, instalacjach zewnętrznych i obiektach przemysłowych o dużej wilgotności lub narażeniu na działanie substancji chemicznych.
Każdy element rezystora rurowego jest montowany niezależnie, co pozwala na indywidualną wymianę bez konieczności demontażu całej skrzynki rezystora. Skraca to czas konserwacji i minimalizuje przestoje sprzętu.
- W pełni uszczelniona konstrukcja rurowa: chroni wewnętrzne elementy oporowe przed wilgocią, kurzem, olejem i zanieczyszczeniami przemysłowymi.
- Wysoka przewodność cieplna: wypełnienie tlenkiem magnezu zapewnia efektywne przenoszenie ciepła i stabilną temperaturę.
- Wysoka trwałość mechaniczna: konstrukcja ze stali nierdzewnej zapewnia doskonałą odporność na wibracje i ochronę przed uderzeniami.
- Elastyczna konfiguracja: obsługuje niestandardowe wartości rezystancji, moce znamionowe i struktury instalacyjne.
- Stabilna wydajność przy częstej pracy: Nadaje się do powtarzających się cykli hamowania i pochłaniania energii.
- Konstrukcja oszczędzająca miejsce: Zwarta konstrukcja umożliwia elastyczną instalację wewnątrz szaf elektrycznych lub systemów urządzeń.
Skrzynka z rezystorami rurowymi jest szeroko stosowana w systemach przemysłowych, które wymagają skutecznego rozpraszania energii i kontroli hamowania, w tym w układach hamulcowych z przetwornicą częstotliwości, obwodach zużywających energię serwonapędów, windach i sprzęcie dźwigowym, dźwigach i innych ciężkich maszynach.
Nadaje się również do obrabiarek CNC, systemów przenośników, wtryskarek, maszyn pakujących, urządzeń do wytwarzania energii wiatrowej i odnawialnej, systemów testowania ładowania i rozładowania akumulatorów, a także zastosowań do testowania obciążenia przemysłowego.
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 1kW-30kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-1 kΩ |
| Tolerancja oporu | ±3%, ±5%, ±10% |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Materiał izolacyjny | Tlenek magnezu o dużej gęstości |
| Materiał drutu oporowego | Stop niklowo-chromowy |
| Standard | GB-5792 |
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC, 50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa, 5S | Brak widocznych uszkodzeń |
| Ciągła żywotność obciążenia | Praca cykliczna | >9000h |
| Test wilgotnego ciepła | 40 ℃ ± 2 ℃, 90% -95% wilgotności względnej, 100 godz. | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55 ℃/55 ℃/155 ℃ jazda na rowerze | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych uszkodzeń |
| Współczynnik temperaturowy | Znamionowy stan obciążenia | <300 ppm/℃ |
| Element wydajności | Warunek testowy | Wymóg |
|---|---|---|
| Siła terminala | 45N/30S | Żadnych luzów i uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g | Żadnych uszkodzeń konstrukcyjnych |
| Odporność na ciepło lutowania | 350 ± 5 ℃, 3S | Brak widocznych uszkodzeń |
| Lutowalność | 235 ± 5 ℃, 5S | Pokrycie lutu > 95% |
Dufew Electric zapewnia dostosowane rozwiązania rurowych skrzynek z rezystorami w oparciu o różne wymagania zastosowań przemysłowych, w tym moc znamionową, wartość rezystancji, warunki napięcia, liczbę rurek rezystorowych, metody połączeń, wymiary obudowy, strukturę instalacji i poziom ochrony.
Wiele rurowych elementów rezystorowych można skonfigurować za pomocą połączeń szeregowych lub równoległych, aby uzyskać różną skuteczność hamowania i wymagania dotyczące testowania obciążenia, co pozwala na dostosowanie produktu do różnych warunków pracy.
| Element porównawczy | Skrzynka rezystorów rurowych | Tradycyjne aluminiowe pudełko na rezystory z tektury falistej |
|---|---|---|
| Ochrona wewnętrzna | Całkowicie uszczelniona rura ze stali nierdzewnej z wypełnieniem MgO | Niektóre konstrukcje mają odsłonięte lub mniej chronione elementy oporowe |
| Odporność na wilgoć i kurz | Doskonałe właściwości uszczelniające przed wodą, kurzem i olejem | Bardziej bezbronny w trudnych warunkach |
| Wytrzymałość mechaniczna | Mocna rurowa metalowa konstrukcja o wysokiej odporności na wibracje | Cienka obudowa lub konstrukcje ceramiczne mogą być bardziej delikatne |
| Konserwacja | Poszczególne elementy rurowe można wymieniać osobno | Konserwacja może wymagać wymiany większych podzespołów |
| Możliwość adaptacji przemysłowej | Nadaje się do wilgotnych, zakurzonych i ciężkich środowisk | Stosowany głównie w standardowych warunkach pracy |
W skrzynce z rezystorami rurowymi zastosowano uszczelnione elementy rezystorów rurowych ze stali nierdzewnej wypełnione materiałem izolacyjnym z tlenku magnezu o dużej gęstości. Taka struktura zapewnia lepszą ochronę przed wilgocią, kurzem, zanieczyszczeniem olejem i naprężeniami mechanicznymi w porównaniu z tradycyjnymi konstrukcjami rezystorów z drutem otwartym lub falistym.
Ten produkt jest powszechnie stosowany do pochłaniania energii w przetwornicach częstotliwości, serwonapędach, windach, dźwigach, maszynach CNC i innym sprzęcie charakteryzującym się częstym przyspieszaniem i zwalnianiem. Nadaje się również do testowania obciążenia przemysłowego, testowania rozładowania akumulatorów i systemów kontroli mocy.
Tak. Dufew umożliwia dostosowywanie wartości rezystancji, mocy znamionowej, wymagań napięciowych, wymiarów obudowy, metod połączeń i konstrukcji instalacyjnych zgodnie z różnymi zastosowaniami przemysłowymi.
Tak. Modułowa konstrukcja elementu rurowego umożliwia demontaż i wymianę pojedynczej uszkodzonej rurki rezystora bez zmiany całego zespołu, co pomaga zmniejszyć koszty konserwacji i przestoje sprzętu.
Tak. Uszczelniona metalowa konstrukcja rurowa zapewnia doskonałą odporność na wilgoć, kurz, wibracje i zanieczyszczenie olejem. Może niezawodnie pracować w warsztatach przemysłowych, sprzęcie zewnętrznym i innych wymagających środowiskach.
