Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

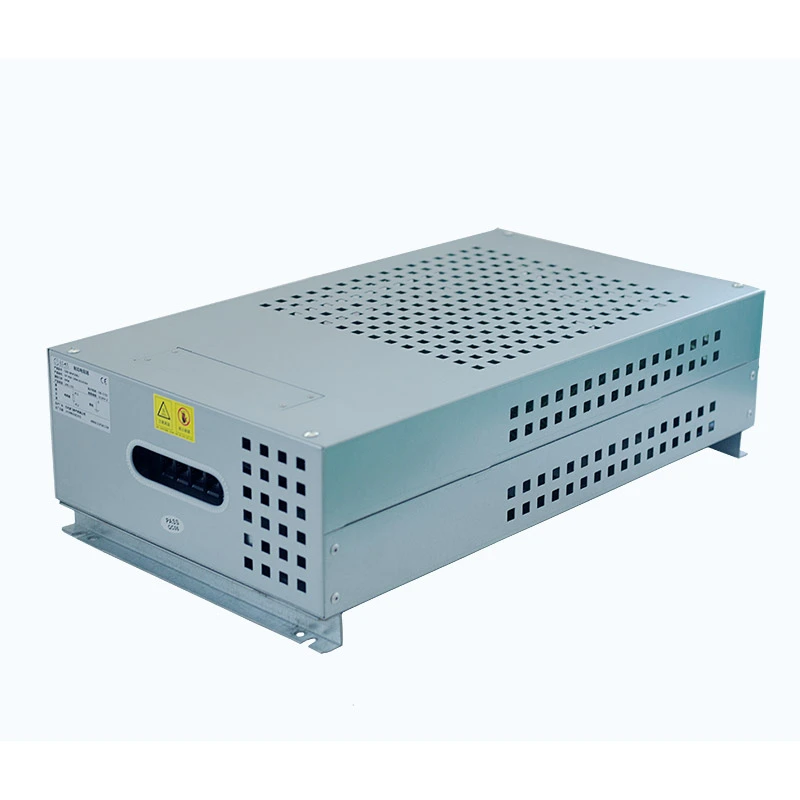

DUFEW Corrugated Resistor Box to zespół rezystorów dużej mocy, który integruje wiele elementów rezystorów falistych metodą łączenia szeregowego i równoległego i mocuje je w profesjonalnej obudowie. Został specjalnie opracowany, aby pokonać ograniczenia mocy poszczególnych rezystorów i zapewnić stabilną wydajność absorpcji energii w systemach elektrycznych dużej mocy.
Skrzynka rezystorów obsługuje maksymalną moc znamionową 30 kW, wartości rezystancji od 0,01 Ω do 1 KΩ i opcje dokładności rezystancji ± 3%, ± 5% i ± 10%. Struktura wewnętrzna obejmuje wysokoprądową listwę zaciskową i wyłącznik termiczny, natomiast stopień ochrony obudowy można dostosować do różnych wymagań aplikacji.
Jako doświadczony producent i dostawca w Chinach, DUFEW zapewnia dostosowane do indywidualnych potrzeb rozwiązania dla układów hamulcowych, napędów o zmiennej częstotliwości, sprzętu automatyki przemysłowej, wind, dźwigów, walcarek i innych zastosowań wymagających wydajnego rozpraszania energii.
Wewnętrzna struktura skrzynki rezystorów falistych składa się z wielu elementów rezystorów falistych ułożonych szeregowo i równolegle i bezpiecznie zamontowanych wewnątrz specjalnie zaprojektowanej obudowy. Ta modułowa konfiguracja zwiększa moc, zachowując stabilną wydajność elektryczną i wygodną konserwację.
Obudowa wykonana jest z blachy stalowej pokrytej aluminium i cynkiem, co zapewnia doskonałą odporność na korozję, wytrzymałość mechaniczną i zdolność odprowadzania ciepła. Zintegrowana konstrukcja wentylacyjna pomaga zoptymalizować przepływ powietrza i utrzymać stabilną temperaturę podczas ciągłej pracy.
Wewnątrz skrzynki rezystorów zainstalowano wysokoprądową listwę zaciskową, aby uprościć zewnętrzne połączenia elektryczne. Wbudowany wyłącznik zabezpieczający przed temperaturą automatycznie rozłącza obwód, gdy temperatura wewnętrzna przekroczy ustawiony limit bezpieczeństwa, zapobiegając uszkodzeniom spowodowanym przegrzaniem.
Zgodnie z wymaganiami klienta, DUFEW może zapewnić opcjonalne wentylatory chłodzące, niezależne sterowanie grupą rezystorów i dostosowane poziomy ochrony. Produkt został zaprojektowany zgodnie z normą GB-5792 i nadaje się do wymagających środowisk przemysłowych.
Przykład: CRB 10KW 13,6R J
| Kod | Opis |
|---|---|
| CRB | Skrzynka z rezystorami falistymi / Skrzynka z rezystorami hamowania |
| 10KW | Moc znamionowa |
| 13,6R | Oporność znamionowa |
| J | Tolerancja rezystancji (K=10%, J=5%, H=3%) |
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 1KW-30KW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω --- 1 KΩ |
| Tolerancja oporu | ±3/±5/±10 |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Zgodność ze standardami | GB-5792 |
DUFEW zapewnia dostosowane rozwiązania w zakresie skrzynek z rezystorami falistymi w oparciu o różne przemysłowe warunki pracy. Klienci mogą wybrać odpowiednią moc znamionową, wartości rezystancji, metody chłodzenia, poziomy ochrony i konfiguracje obwodów wewnętrznych zgodnie z wymaganiami systemu.
Modułowa konstrukcja umożliwia łączenie wielu jednostek rezystorów w celu uzyskania różnych poziomów mocy, dzięki czemu produkt nadaje się do zastosowań z dużą energią hamowania, częstym przyspieszaniem i zwalnianiem oraz pracą ciągłą.
Opcje dostosowywania obejmują:
- Dostosowana moc znamionowa
- Dostosowana wartość rezystancji
- Projekt obwodu rezystora wielogrupowego
- Instalacja dodatkowego wentylatora chłodzącego
- Dostosowana konstrukcja obudowy
- Produkcja OEM według rysunków klienta
Skrzynka z rezystorami falistymi pochłania energię regeneracyjną generowaną podczas zwalniania silnika i pomaga zapobiegać błędom związanym z przepięciem szyny DC.
Zaprojektowany do częstych operacji hamowania w dźwigach, urządzeniach dźwigowych i systemach transportu materiałów.
Zapewnia stabilną skuteczność hamowania dla silników dużej mocy pracujących w warunkach ciągłego obciążenia.
Nadaje się do systemów wind wymagających częstego przyspieszania i zwalniania oraz kontroli zużycia energii.
Używany jako niezawodny komponent obciążenia dużej mocy do testów elektrycznych i zastosowań związanych z rozpraszaniem energii.
Skrzynka z rezystorami falistymi DUFEW ma modułową strukturę rezystorów wewnętrznych. Wiele elementów rezystorowych jest podzielonych na niezależne grupy i połączonych oddzielnymi obwodami, co pozwala na łatwiejszą konserwację i zmniejszenie kosztów wymiany.
W przypadku awarii pojedynczej grupy rezystorów technicy muszą jedynie wymienić uszkodzony moduł, zamiast wymieniać całą skrzynkę rezystorów. Taka konstrukcja znacznie poprawia dostępność sprzętu i zmniejsza długoterminowe koszty konserwacji.
Wewnętrzne elementy rezystorowe podzielone są na osobne obwody. Pojedynczą uszkodzoną sekcję można wymienić niezależnie bez wpływu na działanie pozostałych grup rezystorów.
Zamontowany z przodu wysokoprądowy blok zacisków zapewnia scentralizowane i zorganizowane okablowanie. Duże kable zasilające można łatwo podłączać i odłączać podczas instalacji, kontroli i konserwacji.
Standardowy wyłącznik zabezpieczający przed temperaturą automatycznie rozłącza obwód w przypadku wystąpienia nietypowych warunków temperaturowych, zapobiegając uszkodzeniu rezystora spowodowanemu przegrzaniem podczas pracy bez nadzoru.
Skrzynka z rezystorami falistymi DUFEW została specjalnie zaprojektowana do ciężkich urządzeń wymagających częstego hamowania, wysokiego pochłaniania energii i długiej ciągłej pracy.
Nadaje się do zastosowań przemysłowych, takich jak walcownie, dźwigi portowe i windy o dużej wytrzymałości, gdzie rezystory hamowania muszą wytrzymywać powtarzające się cykle rozładowywania energii.
Nadaje się do urządzeń, w których często występują sprzężenia zwrotne energii, w tym walcowni, maszyn portowych i wind do dużych obciążeń. Cykliczny okres użytkowania może przekroczyć 9000 godzin w określonych warunkach pracy.
W przypadku zastosowań wymagających dużej mocy lub środowisk o wysokiej temperaturze można zainstalować wentylatory chłodzące, aby poprawić wydajność rozpraszania ciepła i utrzymać stabilną pracę.
Jednolite wymiary obudowy umożliwiają równoległą instalację wielu skrzynek z rezystorami, zapewniając schludne rozwiązanie dla dużych systemów testowych i kompletnego elektrycznego sprzętu sterującego.
Element rezystora wykonany jest z pasków ze stopu konstantanu lub niklu i chromu uformowanych w strukturę falistą. Taka konstrukcja zmniejsza indukcyjność pasożytniczą i poprawia wydajność reakcji, dzięki czemu nadaje się do hamowania impulsowego o wysokiej częstotliwości i wymagających zastosowań przemysłowych.
Zwiększona powierzchnia falistego paska zwiększa efektywność rozpraszania ciepła, utrzymując współczynnik temperaturowy ≤300 ppm/℃, co zapewnia stabilną odporność podczas pracy.
Kluczowe zalety obejmują charakterystykę niskiej indukcyjności, doskonałą stabilność termiczną, efektywne odprowadzanie ciepła i niezawodne działanie w warunkach częstego obciążenia impulsowego.
Obudowa jest wykonana z blachy stalowej pokrytej aluminium i cynkiem, co zapewnia dużą odporność na korozję i ochronę przed utlenianiem w środowiskach przemysłowych. Precyzyjne gięcie, procesy spawania i zoptymalizowane kanały wentylacyjne poprawiają zarówno wytrzymałość konstrukcyjną, jak i wydajność przepływu powietrza.
Kluczowe zalety obejmują odporność na korozję, trwałość mechaniczną, lepsze zarządzanie temperaturą i możliwość dostosowania do wymagających warunków pracy.
Do mocowania falistych elementów rezystorowych stosuje się wysokotemperaturowe wsporniki ceramiczne lub mikowe, zapewniając jednocześnie izolację elektryczną pomiędzy elementami grzejnymi a obudową. Struktura izolacji zachowuje niezawodne działanie w warunkach termicznych do 350℃.
Kluczowe zalety obejmują odporność na wysoką temperaturę, stabilną izolację elektryczną, zwiększone bezpieczeństwo i długą żywotność przy ciągłym obciążeniu termicznym.
W skrzynce rezystorów zastosowano wysokoprądową miedzianą konstrukcję zacisków szynowych zaprojektowaną z myślą o niezawodnym połączeniu w zastosowaniach wymagających dużej mocy. Konstrukcja okablowania wieloobwodowego pomaga zorganizować połączenia kablowe, zmniejszyć wytwarzanie ciepła i poprawić stabilność elektryczną.
Kluczowe zalety obejmują wysoką obciążalność prądową, wygodną instalację, stabilne połączenie elektryczne i przydatność do dużych systemów zasilania.
Opcjonalne konfiguracje obejmują wyłączniki zabezpieczające przed temperaturą i osiowe wentylatory chłodzące. Przełącznik temperatury zapewnia dodatkowe bezpieczeństwo poprzez rozłączenie obwodu w przypadku wystąpienia nietypowych warunków temperaturowych, natomiast wymuszone chłodzenie powietrzem pomaga zmniejszyć wzrost temperatury i poprawić zdolność ciągłej pracy w instalacjach zamkniętych.
| Wydajność elektryczna | Warunki testu | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | Rezystancja izolacji ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotność mocy znamionowej dla 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Praca cykliczna (rozładowanie 10 s, przerwa 90 s) | Ponad 9000 godzin |
| Wilgotne ciepło w stanie ustalonym | 40 ℃ ± 2/90% -95% wilgotności względnej/100 godz | △R≤±(1%R+0,05Ω) |
| Szybka zmiana temperatury | -55℃, 55℃, 155℃ każda przez 15 minut, 5 cykli | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych przebarwień i uszkodzeń |
| Współczynnik temperaturowy | Porównanie znamionowej rezystancji obciążenia i rezystancji statycznej | Mniej niż 300 ppm/℃ |
| Ognioodporność | 10-krotność mocy znamionowej przez 5 minut | Czerwony blask, ale bez płomienia |
| Wydajność mechaniczna | Warunki testu | Wydajność |
|---|---|---|
| Siła terminala | 45N/30S | Żadnych luzów i widocznych uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/S² | Brak widocznych uszkodzeń konstrukcji |
| Odporność na ciepło lutowania | Końcówka ołowiana zanurzona w lutowiu o temperaturze 350±5℃ dla 3S | △R≤±(1%R+0,05Ω) Brak widocznych uszkodzeń zewnętrznych, wyraźne oznakowanie |
| Lutowalność | Terminal zanurzony w lutowiu 235±5℃ dla 5S | Pokrycie lutem na powierzchni zacisków ≥95% |
Wybór odpowiedniego rozwiązania z rezystorem hamowania jest ważny dla poprawy stabilności systemu, bezpieczeństwa i wydajności konserwacji. W porównaniu z indywidualnymi rezystorami w obudowie aluminiowej, rezystorami rurowymi lub samodzielnymi elementami rezystorowymi, DUFEW zapewnia bardziej zintegrowaną konstrukcję z lepszą ochroną, zarządzaniem temperaturą i łatwiejszą instalacją w zastosowaniach energetyki przemysłowej.
| Wymiar porównawczy | Pudełko z rezystorami falistymi | Tradycyjna pojedyncza aluminiowa obudowa / rurowy / niezależny rezystor |
|---|---|---|
| Możliwość obsługi mocy | Wiele elementów rezystorów falistych można łączyć w obwody szeregowe i równoległe, dzięki czemu pojedyncza obudowa może osiągnąć moc do 30 kW, zapewniając jednocześnie ujednoliconą ochronę i zarządzanie połączeniami. | Poszczególne rezystory mają zwykle ograniczoną moc. Wiele jednostek wymaga dodatkowej kombinacji, okablowania i struktur zabezpieczających, co zwiększa złożoność instalacji. |
| Wydajność w zakresie wysokich częstotliwości | Struktura falistego paska stopu zapewnia charakterystykę niskiej indukcyjności, pomagając zmniejszyć skoki napięcia, zakłócenia elektromagnetyczne i niestabilność podczas operacji hamowania o wysokiej częstotliwości. | Tradycyjne konstrukcje rezystorowe mogą generować wyższą indukcyjność pasożytniczą, co może mieć wpływ na wydajność w zastosowaniach z warunkami szybkiego przełączania lub hamowania impulsowego. |
| Ochrona i bezpieczeństwo | Zintegrowana metalowa obudowa chroni wewnętrzne elementy grzejne przed kurzem, wilgocią i przypadkowym kontaktem. Stopnie ochrony można dostosować do wymagań aplikacji. | Odsłonięte elementy rezystorowe zapewniają ograniczoną ochronę środowiska i mogą wymagać dodatkowych osłon lub elementów ochronnych. |
| Zarządzanie ciepłem | Wewnętrzna struktura przepływu powietrza i zoptymalizowany układ rezystorów poprawiają dystrybucję ciepła i zmniejszają lokalną akumulację temperatury podczas ciągłej pracy. | Wiele niezależnych rezystorów zainstalowanych razem może nie zapewniać skutecznej organizacji przepływu powietrza, co zwiększa ryzyko nierównomiernego nagrzewania i przyspieszonego starzenia. |
| Wygoda konserwacji | Modułowa konstrukcja wewnętrzna umożliwia łatwiejszą kontrolę i wymianę. Zintegrowane zaciski i elementy zabezpieczające przed temperaturą upraszczają procedury konserwacyjne. | Instalacje z oddzielnymi rezystorami zwykle wymagają bardziej skomplikowanych procesów okablowania i wymiany komponentów bez scentralizowanej ochrony i monitorowania. |
Odp.: To rozwiązanie jest odpowiednie, gdy aplikacja wymaga większej mocy, zintegrowanej ochrony obudowy lub wygodniejszej konserwacji, niż może zapewnić pojedynczy rezystor. Jest powszechnie stosowany w układach napędów o zmiennej częstotliwości, dźwigach, windach, walcowniach i innych urządzeniach przemysłowych z częstymi wymaganiami dotyczącymi hamowania.
Odp.: Wbudowany wyłącznik termiczny stale monitoruje temperaturę roboczą. Gdy temperatura przekroczy ustawioną granicę bezpieczeństwa, urządzenie zabezpieczające rozłącza obwód, aby zmniejszyć ryzyko przegrzania i chronić system rezystorów.
O: Tak. W zastosowaniach wymagających dużej mocy wyjściowej, częstych cykli hamowania lub ograniczonych warunków wentylacji można zainstalować opcjonalny system wentylatora chłodzącego, aby poprawić odprowadzanie ciepła i utrzymać stabilną pracę.
O: Tak. Wewnętrzne elementy rezystorowe można skonfigurować w wiele niezależnych grup zgodnie z wymaganiami aplikacji. Umożliwia to elastyczną regulację obciążenia, łatwiejszą izolację usterek i większą niezawodność systemu.
Odp.: Konfiguracje standardowe obsługują moc znamionową od 1 kW do 30 kW. W przypadku zastosowań wymagających różnych poziomów mocy DUFEW może opracować rozwiązania dostosowane do indywidualnych potrzeb w oparciu o warunki pracy i specyfikacje techniczne.
Odp.: Wartości rezystancji można dostosować do wymagań systemowych. Opcje standardowe obejmują różne zakresy rezystancji i tolerancje ±3%, ±5% i ±10%, w zależności od zastosowania elektrycznego.
Odp.: Jest szeroko stosowany w napędach przemysłowych i zastosowaniach związanych z kontrolą energii, w tym w napędach o zmiennej częstotliwości, dźwigach, maszynach portowych, windach, walcowniach, sprzęcie automatyki i systemach testowania elektrycznego. Jest szczególnie odpowiedni do zastosowań wymagających wielokrotnego hamowania, rozpraszania energii i stabilnych parametrów cieplnych.
O: Tak. DUFEW obsługuje projekty dostosowane do wymagań klienta, w tym moc znamionową, wartość rezystancji, strukturę obudowy, poziom ochrony, metodę chłodzenia i konfigurację obwodów wewnętrznych. Klienci mogą dostarczyć szczegóły zastosowania lub rysunki techniczne, a inżynierowie DUFEW opracują odpowiednie rozwiązanie w oparciu o rzeczywiste warunki pracy.
