Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

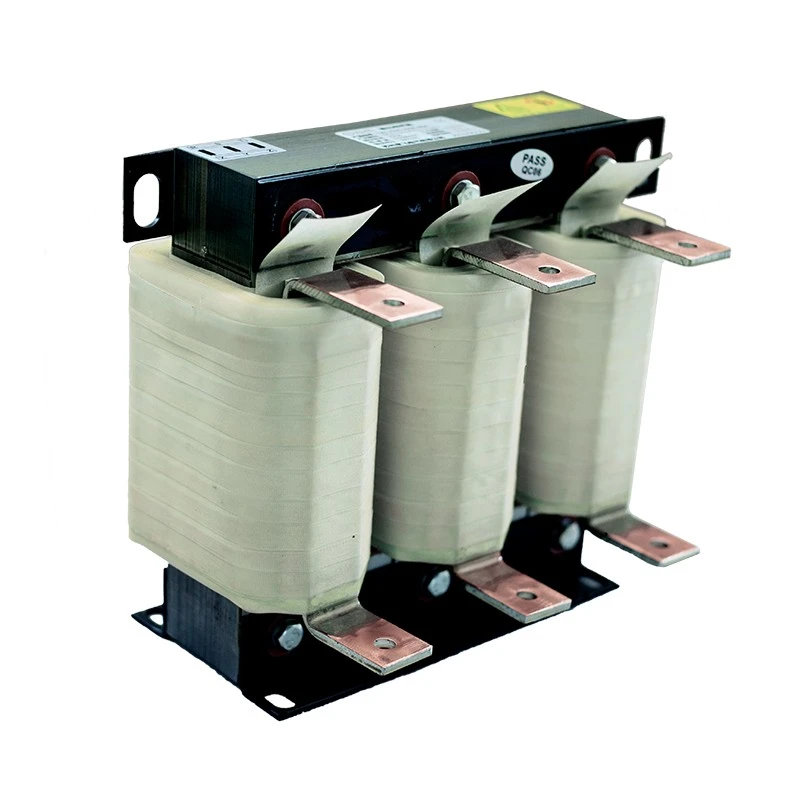

Reaktor elektryczny Dufew jest instalowany szeregowo pomiędzy zaciskami wyjściowymi VFD (U/V/W) a obciążeniami silnika, aby poprawić stabilność po stronie obciążenia i utrzymać niezawodne działanie w układach napędowych silnikowych na duże odległości.
W zastosowaniach z napędami o zmiennej częstotliwości sygnały przełączające o wysokiej częstotliwości generowane przez urządzenia zasilające inwerter przechodzą przez kable silnika. Gdy odległość kabla wzrasta, rozproszona pojemność może powodować dodatkowy prąd ładowania, wahania prądu i niestabilną pracę systemu.
Dodając odpowiednią impedancję do obwodu wyjściowego, dławik pomaga zmniejszyć wpływ charakterystyki kabla, wygładzić zmiany prądu i poprawić niezawodność układów silników napędzanych przetwornicą częstotliwości.
Wyprodukowany z niskostratnych rdzeni ze stali krzemowej walcowanej na zimno, materiałów izolacyjnych klasy F, technologii impregnacji próżniowej i zoptymalizowanych struktur uzwojenia, reaktor Dufew Load Reactor zapewnia stabilną indukcyjność, doskonałą niezawodność termiczną i długą żywotność w wymagających warunkach przemysłowych. Modele wysokoprądowe mogą przyjmować zwarte struktury uzwojeń foliowych, aby poprawić odprowadzanie ciepła i zmniejszyć wzrost temperatury.
Instalacje silników na duże odległości i zmienne obciążenia przemysłowe mogą powodować problemy elektryczne, w tym:
- Zwiększone efekty pojemności rozproszonej w kablu
- Nadmierny pojemnościowy prąd ładowania
- Wahania prądu podczas pracy
- Zadziałało zabezpieczenie nadprądowe falownika
- Zmniejszona stabilność napędu silnika
- Zakłócenia elektromagnetyczne w układach sterowania
Odpowiednio dobrany dławik obciążeniowy pomaga zoptymalizować charakterystykę elektryczną po stronie obciążenia, poprawić stabilność systemu i ograniczyć nieoczekiwane przestoje w zastosowaniach przemysłowych.
Gdy silniki są instalowane z dala od szaf VFD, charakterystyka kabli może wpływać na parametry elektryczne i zwiększać obciążenie układu napędowego. Dufew Load Reactor pomaga zmniejszyć efekt rozproszonej pojemności kabla i ograniczyć pojemnościowy prąd ładowania, wspierając bardziej stabilną transmisję na duże odległości i niezawodną pracę zdalnie zainstalowanych silników.
Urządzenia przemysłowe często pracują ze zmiennymi obciążeniami i częstym przyspieszaniem lub zwalnianiem. Zoptymalizowana konstrukcja reaktora pomaga wygładzić wahania prądu i utrzymać bardziej spójną pracę silnika, redukując nieprawidłowe warunki pracy i zapewniając stabilną pracę pod obciążeniami dynamicznymi.
Zakłócenia o wysokiej częstotliwości generowane podczas pracy przetwornicy częstotliwości mogą mieć wpływ na silniki, a także na pobliskie urządzenia sterujące i automatyzacyjne. Efekt filtrowania po stronie obciążenia pomaga zredukować składowe harmoniczne o wysokiej częstotliwości i zakłócenia elektromagnetyczne, przyczyniając się jednocześnie do obniżenia hałasu i wibracji podczas pracy silnika.
Wykorzystuje rdzeń ze stali krzemowej walcowanej na zimno o niskiej stratności, system izolacji klasy F, impregnację próżniową i utwardzanie w wysokiej temperaturze. W zależności od wymagań aplikacji dostępne są opcje uzwojenia miedzianego lub aluminiowego. Ta kombinacja zapewnia stabilną indukcyjność, kontrolowane wibracje i niezawodną wydajność cieplną podczas długotrwałej pracy przemysłowej.
Trójfazowa symetryczna struktura rdzenia zapewnia zrównoważoną wydajność magnetyczną i stabilną charakterystykę indukcyjności, pomagając jednocześnie zmniejszyć straty magnetyczne. Ten zoptymalizowany układ zapewnia stałą wydajność elektryczną i niezawodne działanie podczas ciągłego użytkowania.
Dostępne są różne konfiguracje instalacji, aby dostosować się do różnych układów szaf i sprzętu, w tym otwarte struktury IP00, obudowy ochronne IP20, montaż pionowy i poziomy. Można również zapewnić niestandardowe wymiary w zależności od dostępnej przestrzeni w szafie, konstrukcji sprzętu i specyficznych wymagań projektu.
Rozwiązania Dufew Load Reactor są szeroko stosowane w:
| Pole aplikacji | Wymagania klienta |
|---|---|
| Silnikowe układy napędowe na duże odległości | Zmniejsz efekt kabla i popraw stabilność transmisji |
| Sprzęt do testów przemysłowych | Popraw stabilność prądu wyjściowego i niezawodność pomiaru |
| Dźwigi portowe i urządzenia dźwigowe | Utrzymuj niezawodną pracę przy częstych zmianach obciążenia |
| Układy napędowe wind | Popraw stabilność napędu podczas przyspieszania i zwalniania |
| Pompy i systemy wentylatorów | Zwiększ ciągłą wydajność operacyjną |
| Walcownie i urządzenia górnicze | Obsługa ciężkich zastosowań przemysłowych |
| Systemy napędu serwo | Popraw stabilność elektryczną w urządzeniach automatyki |
| Warunek zastosowania | Zalecenie |
|---|---|
| Długość kabla silnika przekracza 50 metrów | Zalecony |
| Pojemność rozproszona w kablu wpływa na działanie | Zalecony |
| Często zdarzają się błędy związane z nadmiernym prądem falownika | Zalecony |
| Obciążenie silnika często się zmienia | Zalecony |
| Zakłócenia o wysokiej częstotliwości wpływają na sprzęt | Zalecony |
| Wymagana jest ciągła, ciężka praca | Zalecony |
Właściwy wybór powinien uwzględniać parametry VFD, stan kabli i wymagania dotyczące obciążenia silnika. Czynniki te pomagają określić odpowiednie specyfikacje elektryczne i konfigurację reaktora.
Należy wziąć pod uwagę napięcie znamionowe, prąd wyjściowy, moc silnika i częstotliwość roboczą. Parametry te powinny być zgodne z układem VFD i silnika, aby zapewnić stabilną pracę.
Długość i typ kabla są ważne, szczególnie w przypadku silników instalowanych daleko od VFD. Przy wyborze reaktora należy również wziąć pod uwagę środowisko instalacji i rozproszoną pojemność.
Należy ocenić warunki pracy, zmiany obciążenia, wymagania dotyczące ciągłej pracy i wymagany poziom ochrony. Częste przyspieszanie, zwalnianie lub zmienne obciążenia mogą wymagać bardziej niezawodnej konfiguracji.
Dufew zapewnia dostosowane projekty reaktorów w oparciu o warunki zastosowania, wymagania instalacyjne, parametry elektryczne i specyfikacje klienta.
Przykład: CAL-4321-0250-EISA
| Kod | Opis |
|---|---|
| KAL | Seria reaktorów AC |
| 4 | Poziom napięcia (2=220V, 4=380V, 6=690V) |
| 3 | Trzy fazy |
| 2 | Typ reaktora obciążeniowego |
| 1 | Spadek napięcia (1%=1%, 2%=2%) |
| 0250 | Prąd znamionowy (250A) |
| EI | Struktura rdzenia |
| Pł./Z | Struktura instalacji (pionowa/pozioma) |
| klimatyzacja | Materiał uzwojenia (aluminium/miedź) |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Reaktor obciążeniowy VFD |
| Pozycja montażowa | Pomiędzy wyjściem VFD a silnikiem |
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prąd znamionowy | 5A--3800A |
| Częstotliwość | 50 Hz / 60 Hz / Dostosowane do 500 Hz |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Przeciążalność | 1,5-krotność prądu znamionowego przez 60 sekund |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Klasa ochrony | IP00/IP20 |
| Klasa temperaturowa | T40 |
| Klasa izolacji | Klasa F (155℃) |
| Stopień trudnopalności | UL94V-2 |
| Poziom hałasu | ≤65dB |
| Żywotność usługi | ≥15 lat |
| Standardy produkcyjne | IEC289 / GB10229 / JB9644 |
Dufew Electric specjalizuje się w reaktorach, rezystorach, układach hamulcowych, transformatorach i niestandardowych rozwiązaniach energoelektroniki. Proces produkcyjny obejmuje obróbkę rdzenia ze stali krzemowej, precyzyjne uzwojenie, impregnację próżniową, utwardzanie w wysokiej temperaturze i testowanie wydajności elektrycznej.
Kontrola jakości obejmuje rezystancję izolacji, napięcie wytrzymywane, wzrost temperatury i weryfikację parametrów elektrycznych, aby zapewnić niezawodne działanie produktu.
Dufew wspiera niestandardowe projekty elektryczne, produkcję OEM, dokumentację techniczną i inżynierię zastosowań dla różnych wymagań przemysłowych.
Produkty Dufew produkowane są według uznanych wymagań przemysłowych, m.in.:
- System Zarządzania Jakością ISO 9001
- Zgodność CE
- IEC289
-GB10229
- JB9644
Dufew zapewnia profesjonalne rozwiązania w zakresie opakowań eksportowych zgodnie z wymiarami produktu, wagą i wymaganiami transportowymi.
Opakowanie zawiera:
- Ochrona odporna na wstrząsy
- Ochrona przed wilgocią w transporcie morskim
- Drewniane skrzynie w standardzie eksportowym
- Zapisy kontroli przed wysyłką
Środki te zapewniają bezpieczną dostawę i niezawodne działanie po montażu.
| Porównanie | Załaduj reaktor | Reaktor wyjściowy |
|---|---|---|
| Główny cel | Popraw stabilność po stronie obciążenia i zmniejsz wpływ kabli | Zmniejsz napięcie PWM na izolacji silnika |
| Główna obawa | Pojemność kabla, wahania prądu, stabilność systemu | Naprężenie dv/dt i skoki napięcia |
| Typowe zastosowanie | Długie systemy kablowe, zmienne obciążenia, sprzęt o dużej wytrzymałości | Ochrona silnika i poprawa kształtu fali |
| Pozycja montażowa | Strona wyjściowa VFD | Strona wyjściowa VFD |
| Czynniki wyboru | Długość kabla, charakterystyka obciążenia, stabilność systemu | Izolacja silnika, naprężenie przełączające, szybkość narastania napięcia |
Jest powszechnie stosowany, gdy odległości kabli silnika są duże, charakterystyka kabla wpływa na wydajność systemu, występują wyłączenia zabezpieczające falownika lub wymagana jest lepsza stabilność elektryczna przy zmieniającym się obciążeniu.
Obydwa są instalowane po stronie wyjściowej VFD, ale służą różnym celom aplikacyjnym. Produkt ten głównie poprawia stabilność systemu w warunkach długich kabli, zmiennych obciążeń i wymagających środowisk przemysłowych, podczas gdy dławik wyjściowy koncentruje się bardziej na zmniejszaniu naprężeń napięciowych PWM i ochronie izolacji silnika. Ostateczny wybór zależy od długości kabla, charakterystyki silnika i warunków pracy.
Tak. Redukując zakłócenia o wysokiej częstotliwości i poprawiając stabilność prądu, może pomóc w zmniejszeniu szumów elektromagnetycznych i wibracji podczas pracy silnika.
Tak. Dufew zapewnia dostosowane rozwiązania obejmujące napięcie, prąd, spadek napięcia, materiał uzwojenia, strukturę instalacji i wymagania dotyczące ochrony zgodnie z konkretnymi zastosowaniami przemysłowymi.
Dufew Electric zapewnia niezawodne rozwiązania do przemysłowych zastosowań VFD, poparte profesjonalnymi możliwościami produkcyjnymi, dostosowanymi usługami inżynieryjnymi i ścisłą kontrolą jakości. Od układów silnikowych pracujących na długich dystansach po sprzęt przemysłowy o dużej wytrzymałości – rozwiązania zaprojektowano w celu poprawy stabilności systemu i wspierania niezawodnego działania.
Skontaktuj się z Dufew Electric, aby uzyskać niestandardowy projekt reaktora i współpracę OEM.
