Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.
Przemysłowe napędy o zmiennej częstotliwości (VFD) są bardzo wrażliwe na problemy z jakością energii, w tym na wahania napięcia, przepięcia elektryczne i zakłócenia harmoniczne generowane przez obwody prostownika. Gdy wiele przemienników pracuje w tym samym systemie zasilania, nadmierne prądy harmoniczne i zakłócenia przejściowe mogą prowadzić do awarii falownika, uszkodzenia kondensatorów szyny DC, nieprawidłowych alarmów lub nieoczekiwanych wyłączeń systemu.

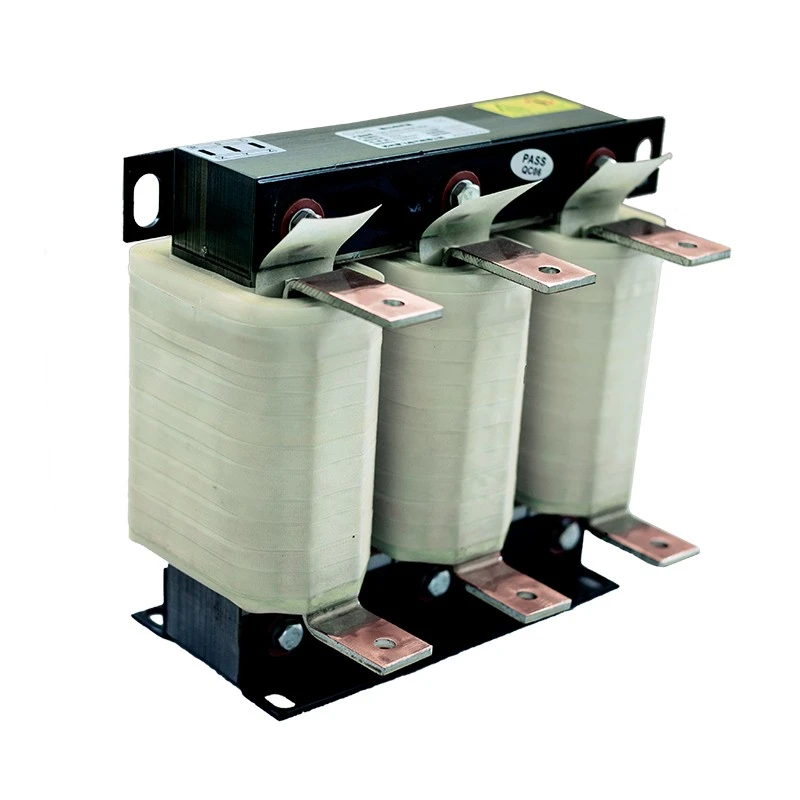

Rozwiązania Dufew Electric wejściowego dławika liniowego są instalowane szeregowo pomiędzy źródłem zasilania AC a stroną wejściową VFD. Dodając kontrolowaną impedancję do obwodu mocy, dławik ogranicza prądy harmoniczne, zmniejsza rozruchowy prąd rozruchowy, poprawia stabilność napięcia i wydłuża żywotność elementów falownika.
W reaktorze zastosowano rdzenie ze stali krzemowej walcowanej na zimno o niskich stratach, wysokotemperaturowe materiały izolacyjne i zoptymalizowane konstrukcje uzwojeń, aby zapewnić niezawodną pracę w ciągłych warunkach przemysłowych. W przypadku zastosowań wysokoprądowych dostępna jest technologia nawijania folii, która pozwala uzyskać zwartą konstrukcję, lepsze odprowadzanie ciepła i stabilną wydajność elektryczną.
Wiele awarii VFD wynika ze złej jakości zasilania, a nie z usterek falownika. Zainstalowanie dławika linii wejściowej pomaga chronić systemy napędowe przed zakłóceniami elektrycznymi i poprawia ogólną niezawodność sprzętu.
Typowe rozwiązane problemy obejmują:
- Wysoki wzrost prądu wejściowego podczas uruchamiania VFD
- Zanieczyszczenia harmoniczne spowodowane prostowaniem diody
- Asymetria napięcia trójfazowego
- Częste alarmy przepięcia falownika
- Uszkodzenie kondensatora szyny DC i mostka prostowniczego
- Zakłócenia pomiędzy wieloma systemami VFD
Dławik liniowy wejściowy Dufew redukuje prąd harmoniczny generowany przez obwody prostownika VFD i pomaga zminimalizować sprzężenie zwrotne harmonicznych w przemysłowej sieci energetycznej.
Poprawia jakość energii poprzez redukcję zniekształceń kształtu fali, zwiększenie kompatybilności wielu systemów VFD i zapewnienie lepszej ochrony kondensatorów korekcji współczynnika mocy i czułego sprzętu sterującego.
Podczas uruchamiania VFD, przyspieszania lub nagłych zmian obciążenia, przepięcia elektryczne i wahania prądu mogą mieć wpływ na stabilność systemu.
Dławik pomaga zmniejszyć rozruchowy prąd rozruchowy, ograniczyć przejściowy prąd udarowy, chronić elementy prostownika inwertera i zmniejszyć ryzyko przepięcia na szynie DC, co poprawia niezawodność systemu.
Reaktory Dufew są produkowane z niezawodnych materiałów i profesjonalnych procesów produkcyjnych, w tym rdzeni z niskostratnej stali krzemowej walcowanej na zimno, materiałów izolacyjnych klasy F, procesu impregnacji próżniowej i technologii utwardzania w wysokiej temperaturze.
Dostępne są opcje uzwojenia miedzianego lub aluminiowego, aby spełnić różne wymagania aplikacji. Zoptymalizowana struktura magnetyczna pomaga zmniejszyć wibracje, hałas i wzrost temperatury podczas długotrwałej pracy.
Jako profesjonalny producent przemysłowych komponentów energetycznych, Dufew zapewnia dostosowane do indywidualnych potrzeb rozwiązania reaktorów w oparciu o różne wymagania aplikacji i warunki pracy.
Opcje dostosowywania obejmują:
- Napięcie znamionowe i prąd znamionowy
- Spadek napięcia i moc znamionowa VFD
- Wymiary montażowe i środowisko pracy
- Materiał nawojowy
Dostępne konstrukcje obejmują:
- Otwarta struktura IP00
- Obudowa o stopniu ochrony IP20
- Instalacja pionowa lub pozioma
- Uzwojenie miedziane lub uzwojenie aluminiowe
Rozwiązania Dufew w zakresie dławików wejściowych są szeroko stosowane w zastosowaniach przemysłowych wymagających lepszej jakości energii, ochrony falownika i stabilnej wydajności elektrycznej.
Typowe zastosowania obejmują:
- Systemy napędów o zmiennej częstotliwości (VFD) i przemysłowe szafy sterownicze do silników
- Systemy serwonapędów, windy i urządzenia podnoszące
- Dźwigi i maszyny portowe pracujące w trudnych warunkach obciążenia
- Walcarki, pompy i wentylatory wymagające niezawodnej, ciągłej pracy
- Wtryskarki i urządzenia automatyki przemysłowej
- Systemy konwersji energii odnawialnej o wysokich wymaganiach dotyczących jakości energii
Dławik linii wejściowej jest zalecany do zastosowań z:
| Warunek zastosowania | Zalecenie |
|---|---|
| Wiele VFD korzystających z jednego źródła zasilania | Zalecony |
| Moc zasilacza ≥600kVA | Zalecony |
| VFD zainstalowany w pobliżu transformatora o dużej mocy | Zalecony |
| Asymetria napięć trójfazowych przekracza 1,8% | Zalecony |
| System elektroenergetyczny z zakłóceniami harmonicznymi | Zalecony |
| Często przełączane kondensatory do korekcji współczynnika mocy | Zalecony |
Numery modeli Dufew dostarczają informacji o poziomie napięcia, typie fazy, typie reaktora, spadku napięcia, prądzie znamionowym, strukturze rdzenia, metodzie instalacji i materiale uzwojenia.
| Kod | Opis |
|---|---|
| KAL | Seria reaktorów AC |
| 4 | Poziom napięcia (2=220V, 4=380V, 6=690V) |
| 3 | Numer fazy (3=trzy fazy, 1=jedna faza) |
| 1 | Typ reaktora (1=reaktor wejściowy, 2=reaktor wyjściowy) |
| 2 | Spadek napięcia (2=2%, 1=1%) |
| 0250 | Prąd znamionowy (0250=250A, 2500=2500A) |
| EI | Struktura rdzenia (EI = rdzeń trójfazowy, UI = rdzeń jednofazowy) |
| S | Typ instalacji (S=pionowa, W=pozioma) |
| A | Materiał uzwojenia (A=aluminium, C=miedź) |
Przykład: CAL-4312-0250-EISA
Trójfazowy dławik wejściowy 380 V o spadku napięcia 2%, prądzie znamionowym 250 A, konstrukcji rdzenia EI, montażu pionowym i uzwojeniu aluminiowym.
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość | Dostępna częstotliwość 50 Hz / 60 Hz / niestandardowa |
| Prąd znamionowy | 5A - 3800A |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Przeciążalność | 1,5-krotność prądu znamionowego przez 60 sekund, przerwa 1 godzina |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | Klasa F (155℃) |
| Klasa temperaturowa | T40 |
| Ocena płomienia | UL94V-2 |
| Poziom hałasu | ≤65dB (testowane w odległości 1 metra) |
| Żywotność usługi | ≥15 lat |
| Standardy | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric specjalizuje się w produkcji komponentów energetyki przemysłowej i dostarcza dostosowane do indywidualnych potrzeb rozwiązania reaktorów dla klientów na całym świecie.
Nasz proces kontroli jakości obejmuje:
- System zarządzania jakością ISO
- Produkty posiadające certyfikat CE
- Testowanie wydajności elektrycznej
- Badanie rezystancji izolacji
- Testowanie wytrzymałości na wysokie napięcie
- Testowanie wzrostu temperatury
- Kontrola hałasu
Każdy reaktor jest sprawdzany zgodnie ze specyfikacjami klienta przed wysyłką, aby zapewnić niezawodne działanie po instalacji.
Reaktory przemysłowe wymagają profesjonalnego zabezpieczenia opakowań ze względu na swoją wagę i budowę elektryczną.
Dufew zapewnia:
- Opakowanie odporne na wilgoć
- Odporne na wstrząsy mocowanie wewnątrz drewnianych skrzynek
- Opakowanie dostosowane do rozmiaru i wagi produktu
- Rozwiązania transportowe w standardzie eksportowym
Opcje transportu:
| Metoda transportu | Aplikacja |
|---|---|
| Fracht morski | Wysyłka dużych ilości i ciężkiego sprzętu przemysłowego |
| Fracht lotniczy | Pilne próbki lub małe reaktory |
| Transport lądowy | Dostawa krajowa i regionalna |
Dławik linii wejściowej powinien zostać zainstalowany pomiędzy zasilaczem prądu przemiennego a zaciskami wejściowymi falownika. Został zaprojektowany w celu ograniczenia problemów związanych z harmonicznymi po stronie sieci, tłumienia zakłóceń elektrycznych i ochrony obwodu wejściowego falownika. Nie należy go instalować pomiędzy wyjściem VFD a silnikiem.
Typowe opcje spadku napięcia obejmują 0,5%, 1%, 2% i 4%.
W ogólnych zastosowaniach VFD powszechnie wybiera się 2% spadek napięcia. Systemy z poważnymi zakłóceniami harmonicznymi lub niestabilnymi warunkami zasilania mogą wymagać wyższej impedancji w zależności od wymagań aplikacji.
Zależy to od projektu systemu i warunków pracy. W większości zastosowań przemysłowych zaleca się, aby każdy falownik VFD korzystał z indywidualnego reaktora, aby uzyskać lepszą kontrolę harmonicznych i skuteczność ochrony.
Reaktor wymaga minimalnej konserwacji. Regularna kontrola powinna koncentrować się na:
- Szczelność połączenia zaciskowego
- Nagromadzenie kurzu
- Nienormalny hałas
- Wzrost temperatury
Właściwa wentylacja, prawidłowa instalacja i regularne przeglądy pomagają zachować długoterminową niezawodność.
