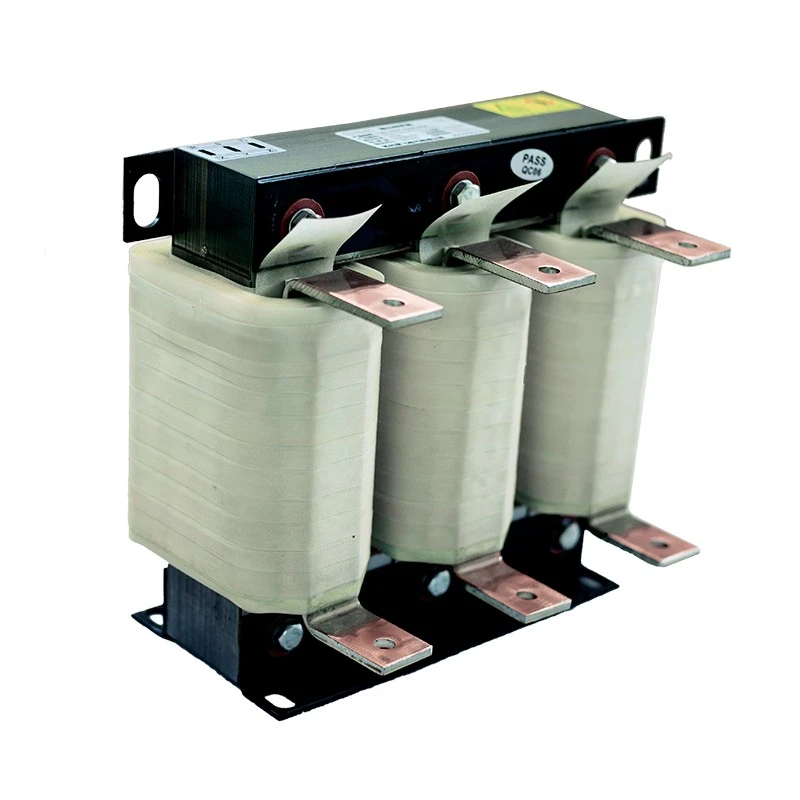

Reaktor wyjściowy

Reaktor wyjściowy Dufew Electric jest instalowany pomiędzy zaciskami wyjściowymi falownika a silnikiem w celu poprawy jakości przenoszenia mocy i ochrony układów silników przed obciążeniami przełączającymi o wysokiej częstotliwości.

Charakterystyka szybkiego przełączania napięcia wyjściowego PWM z napędów VFD może generować wysokie naprężenia dv/dt, odbite fale napięcia, prądy harmoniczne i dodatkowy prąd ładowania kabla. Efekty te stają się poważniejsze w przypadku stosowania długich kabli pomiędzy falownikiem a silnikiem.

Dodając odpowiednią impedancję do obwodu wyjściowego, dławik pomaga wygładzić przebiegi napięcia, zmniejszyć skoki napięcia na zaciskach silnika, obniżyć naprężenia izolacji i poprawić niezawodność przemysłowych systemów napędowych.

W reaktorach Dufew zastosowano rdzenie ze stali krzemowej o niskiej stratności, wysokotemperaturowe materiały izolacyjne i zoptymalizowane konstrukcje uzwojeń, aby zapewnić stabilną pracę w ciągłej pracy przemysłowej.

Dlaczego systemy przemysłowe potrzebują reaktora wyjściowego?

Rozwiązuj problemy związane z przeciążeniem długich kabli

Gdy kabel pomiędzy falownikiem a silnikiem jest za długi, rozproszona pojemność kabla generuje dodatkowy prąd ładowania.

Bez odpowiedniej ochrony może to spowodować:

- Alarmy nadprądowe VFD

- Niestabilna praca silnika

- Zwiększone obciążenie wyjściowe falownika

- Zmniejszona niezawodność systemu

Dławik wyjściowy VFD zmniejsza pojemnościowy prąd ładowania i poprawia stabilność systemu, szczególnie w zastosowaniach, w których silnik jest zainstalowany daleko od szafy falownika.

Kluczowe zalety

1. Ochrona izolacji silnika

Dławik zmniejsza wpływ zmian napięcia PWM o wysokiej częstotliwości generowanych przez przetwornicę częstotliwości, pomagając chronić izolację silnika podczas ciągłej pracy.

Obniża napięcie na uzwojeniach silnika, zmniejsza starzenie się izolacji i wydłuża żywotność silnika. Pomaga to poprawić ogólną niezawodność systemu, szczególnie w wymagających zastosowaniach przemysłowych.

2. Poprawiona wydajność długiego kabla

Gdy silniki są instalowane z dala od szaf VFD, długie kable mogą zwiększać prąd ładowania i powodować efekty odbitego napięcia.

Reaktor pomaga zmniejszyć te wpływy, poprawiając jakość przebiegu prądu i ograniczając wahania napięcia. Obsługuje większe odległości transmisji kabla przy jednoczesnym zachowaniu stabilnej pracy silnika.

3. Zmniejszony hałas i zakłócenia elektromagnetyczne

Zoptymalizowana konstrukcja indukcyjna pomaga tłumić składowe harmoniczne o wysokiej częstotliwości generowane podczas pracy przetwornicy częstotliwości.

Zmniejsza także szum elektromagnetyczny silnika, prąd upływowy i potencjalne zakłócenia z pobliskimi urządzeniami automatyki i sterowania, tworząc bardziej stabilne środowisko pracy.

4. Niezawodne budownictwo przemysłowe

Reaktor jest produkowany z rdzeniem ze stali krzemowej walcowanej na zimno, systemem izolacji klasy F, procesem impregnacji próżniowej i uzwojeniem z miedzi lub aluminium.

Ta solidna konstrukcja zapewnia stabilną indukcyjność, zmniejszone wibracje i niezawodną wydajność cieplną podczas długotrwałej pracy przemysłowej.

Cechy konstrukcyjne

Konstrukcja trójfazowej równowagi magnetycznej

Symetryczna trójfazowa struktura rdzenia zapewnia zrównoważoną wydajność magnetyczną we wszystkich uzwojeniach.

Pomaga zmniejszyć straty magnetyczne, zachowując jednocześnie stabilną charakterystykę indukcyjności, zapewniając stałą wydajność elektryczną podczas pracy VFD.

Elastyczne opcje instalacji

Reaktor jest dostępny w różnych konfiguracjach, w tym w konstrukcjach otwartych IP00 i obudowach o stopniu ochrony IP20, aby spełnić różne wymagania instalacyjne.

Obsługuje zarówno pionowe, jak i poziome metody instalacji. Dostępne są niestandardowe wymiary dostosowane do przestrzeni szafy, warunków montażu i specyficznych potrzeb aplikacji.

Typowe zastosowania

Rozwiązania reaktorów Dufew są szeroko stosowane w zastosowaniach przemysłowych, gdzie wymagana jest ochrona silnika i stabilna praca VFD.

Typowe zastosowania obejmują:

- Systemy napędów o zmiennej częstotliwości poprawiające stabilność mocy i zmniejszające naprężenia elektryczne w silnikach.

- Przemysłowe szafy sterownicze do silników, pomp i wentylatorów wymagające niezawodnej, ciągłej pracy.

- Dźwigi i urządzenia dźwigowe, maszyny górnicze i urządzenia portowe wykorzystywane w wymagających warunkach pracy.

- Walcarki, wtryskarki i maszyny tekstylne zapewniające stabilne i wydajne procesy produkcyjne.

- Zautomatyzowane linie produkcyjne i urządzenia wykorzystujące energię odnawialną, gdzie ważna jest niezawodna wydajność zasilania.

Zalecane warunki stosowania

Jak wybrać odpowiedni reaktor?

Aby zapewnić odpowiednią wydajność i niezawodność działania, wybór reaktora powinien opierać się na parametrach VFD, stanie kabli i wymaganiach silnika.

Parametry VFD

Przy wyborze należy wziąć pod uwagę kluczowe czynniki, takie jak:

- Napięcie znamionowe i prąd wyjściowy

- Moc silnika i częstotliwość robocza

Warunki kablowe

Charakterystyka kabla i warunki instalacji również wpływają na wybór reaktora, w tym:

- Długość i typ kabla

- Środowisko instalacyjne

- Rozproszona pojemność

Wymagania motoryczne

Należy ocenić izolację silnika i warunki pracy, aby dopasować je do odpowiedniego rozwiązania reaktora, w tym:

- Klasa izolacji

- Stan operacyjny

- Wymagania ochronne

Dufew zapewnia dostosowane projekty reaktorów zgodnie z różnymi zastosowaniami przemysłowymi i wymaganiami systemowymi.

Przykład modelu

CAL-4321-0250-EISA

Specyfikacje techniczne

Możliwości produkcyjne i zapewnienie jakości

Dufew Electric specjalizuje się w przemysłowych komponentach energetycznych i niestandardowych rozwiązaniach reaktorowych.

Każdy reaktor wyjściowy jest wytwarzany w kontrolowanych procesach, obejmujących:

- Kontrola produkcji rdzenia

- Sterowanie procesem nawijania

- Testowanie wytrzymałości na wysokie napięcie

- Badanie rezystancji izolacji

- Kontrola wzrostu temperatury

- Weryfikacja parametrów elektrycznych

Produkty mogą być dostarczane z:

- Zgodność z systemem zarządzania jakością ISO

- Produkty posiadające certyfikat CE

- Indywidualna dokumentacja techniczna

Przed wysyłką każdy reaktor jest sprawdzany zgodnie ze specyfikacjami klienta, aby zapewnić niezawodną instalację i działanie.

Opakowanie i transport

Reaktory przemysłowe wymagają niezawodnej ochrony podczas transportu międzynarodowego ze względu na swój ciężar i elementy elektromagnetyczne.

Dufew zapewnia:

Cechy opakowania:

- Ochrona odporna na wilgoć

- Mocowanie odporne na wstrząsy

- Eksportuj standardowe drewniane skrzynki

- Opakowanie dostosowane do rozmiaru i wagi produktu

Często zadawane pytania

P1: Gdzie ten produkt jest zainstalowany w systemie VFD?

Instaluje się go pomiędzy zaciskami wyjściowymi VFD a silnikiem, aby poprawić jakość kształtu fali wyjściowej i zmniejszyć naprężenia elektryczne po stronie silnika.

P2: Kiedy zaleca się skorzystanie z tego rozwiązania?

Jest powszechnie stosowany w zastosowaniach z długimi kablami, ochronie izolacji silnika i systemach narażonych na skoki napięcia, hałas lub zakłócenia.

P3: Czy może zastąpić element zabezpieczający po stronie wejściowej?

Nie. Elementy po stronie wejściowej i po stronie silnika mają różne funkcje. Jeden koncentruje się na ochronie zasilania, podczas gdy drugi poprawia wydajność po stronie silnika.

P4: Czy można go dostosować do różnych zastosowań?

Tak. Dufew zapewnia rozwiązania dostosowane do indywidualnych potrzeb w oparciu o napięcie, prąd, wymagania instalacyjne i środowisko operacyjne.

Indywidualne rozwiązania przemysłowe firmy Dufew Electric

Dufew Electric zapewnia niezawodne rozwiązania reaktorów do przemysłowych zastosowań VFD z profesjonalnymi możliwościami produkcyjnymi, dostosowanym wsparciem inżynieryjnym i ścisłą kontrolą jakości.

Od ochrony silnika po zastosowania w napędach dalekobieżnych, Dufew pomaga klientom poprawić niezawodność sprzętu, obniżyć koszty konserwacji i osiągnąć stabilną pracę.
