Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.
Przemienniki częstotliwości zapewniają efektywną kontrolę prędkości silnika i zarządzanie energią, ale ich przełączanie przy wysokiej częstotliwości może powodować powstawanie prądów harmonicznych, wahań napięcia i dodatkowego naprężenia elektrycznego w podłączonym sprzęcie.

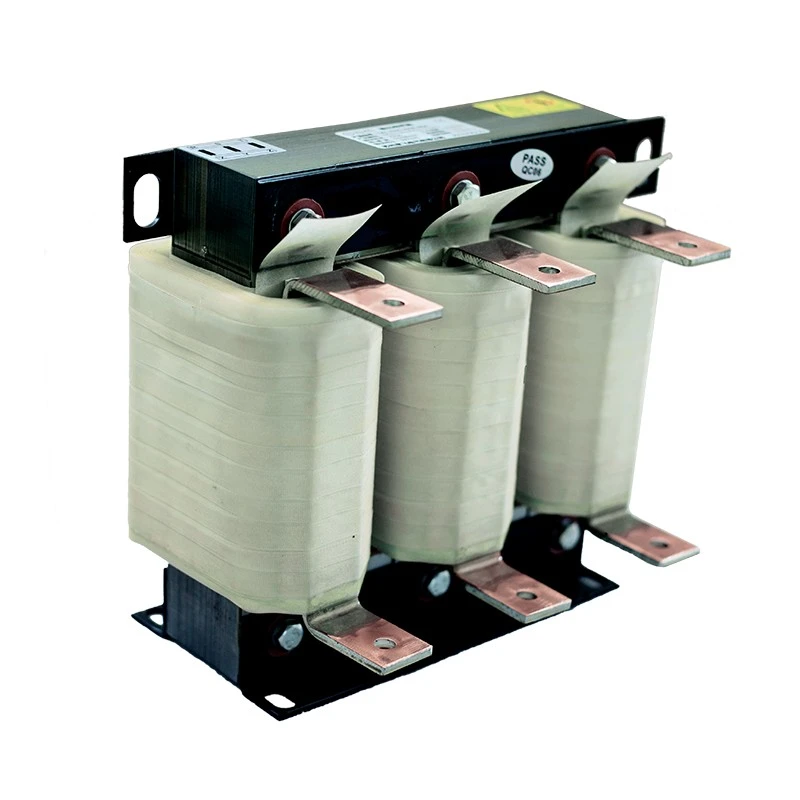

Elektryczny dławik z napędem o zmiennej częstotliwości Dufew poprawia wydajność systemu VFD poprzez dodanie odpowiedniej impedancji do obwodu. W zależności od pozycji montażowej i wymagań systemowych zapewnia różne funkcje zabezpieczające zarówno po stronie zasilania, jak i po stronie obciążenia silnika.
Wybór zależy od tego, czy główne wyzwanie elektryczne występuje po stronie zasilania, czy po stronie obciążenia silnika.
Po zainstalowaniu po stronie wejściowej VFD dławik pomaga poprawić jakość energii, zmniejszyć wpływ harmonicznych i ograniczyć wpływ prądu przejściowego.
Zainstalowany po stronie wyjściowej VFD pomaga zoptymalizować warunki elektryczne po stronie silnika, zmniejszyć naprężenia związane z przełączaniem i poprawić niezawodność układu napędowego.
Wyprodukowane z niskostratnych rdzeni ze stali krzemowej walcowanej na zimno, materiałów izolacyjnych klasy F, technologii impregnacji próżniowej i zoptymalizowanych struktur uzwojenia, reaktory Dufew zapewniają stabilną indukcyjność, niezawodne właściwości termiczne i długoterminową trwałość przemysłową.
Różne środowiska przemysłowe wymagają różnych konfiguracji reaktorów. Dufew zapewnia rozwiązania oparte na aplikacjach, zgodne z rzeczywistymi warunkami pracy, strukturą systemu i wymaganiami elektrycznymi, pomagając poprawić wydajność zarówno po stronie zasilania, jak i po stronie silnika.
Konfiguracja po stronie wejściowej, instalowana pomiędzy zasilaczem a zaciskami wejściowymi falownika, służy głównie do poprawy środowiska elektrycznego układu napędowego. Pomaga zmniejszyć wpływ prądu harmonicznego i wejściowego prądu udarowego, poprawiając jednocześnie stabilność zasilania i ograniczając zakłócenia, które mogą wpływać na sterowniki PLC, czujniki i inny sprzęt sterujący.
Ta konfiguracja jest odpowiednia dla obiektów przemysłowych z wieloma systemami VFD, sprzętu pracującego w niestabilnych warunkach zasilania i zastosowań, w których wymagana jest lepsza jakość zasilania.
Zainstalowana pomiędzy zaciskami wyjściowymi VFD a silnikiem, konfiguracja po stronie wyjściowej koncentruje się na poprawie warunków pracy po stronie silnika. Pomaga zmniejszyć obciążenie przełączania PWM, poprawić jakość przebiegu wyjściowego i ograniczyć zakłócenia elektryczne, wspierając bardziej stabilną i niezawodną pracę silnika.
Typowe zastosowania obejmują połączenia silników na duże odległości, maszyny o dużej wytrzymałości i sprzęt, w których ważna jest większa niezawodność silnika.
W zastosowaniach, w których występują niestabilne warunki zasilania lub zakłócenia harmoniczne, dławiki pomagają zredukować wpływ prądu harmonicznego, poprawić stabilność zasilania i ograniczyć przejściowe zmiany prądu. Mogą również redukować zakłócenia elektryczne wpływające na wrażliwy sprzęt, dzięki czemu nadają się do systemów przemysłowych z wieloma napędami lub rygorystycznymi wymaganiami dotyczącymi jakości zasilania.
Po stronie silnika dławik pomaga zmniejszyć naprężenia elektryczne spowodowane przełączaniem wysokiej częstotliwości i poprawić warunki obwodu wyjściowego. Zapewnia to niezawodną pracę silnika i może pomóc w ograniczeniu nieprawidłowych przerw w wymagających warunkach pracy.
W reaktorach Dufew zastosowano rdzenie ze stali krzemowej walcowanej na zimno o niskich stratach, zoptymalizowane konstrukcje obwodów magnetycznych i technologię precyzyjnego uzwojenia, aby utrzymać stabilną charakterystykę indukcyjności podczas ciągłej pracy. Powstała struktura pomaga zmniejszyć straty magnetyczne i wzrost temperatury, jednocześnie zapewniając niezawodne i długoterminowe działanie.
System izolacji łączy materiały izolacyjne klasy F z procesami impregnacji próżniowej i utwardzania w wysokiej temperaturze. Konstrukcja ta poprawia odporność na wilgoć, wytrzymałość mechaniczną i trwałość termiczną, pomagając reaktorowi utrzymać niezawodną wydajność i dłuższą żywotność w środowiskach przemysłowych.
Dufew obsługuje niestandardowe rozwiązania reaktorów w oparciu o napięcie znamionowe, prąd znamionowy, wymagania dotyczące spadków napięcia, strukturę instalacji, materiał uzwojenia i wymagania dotyczące ochrony. Konfigurację można dostosować do różnych parametrów elektrycznych i układów szafek.
Dostępne opcje obejmują uzwojenia miedziane lub aluminiowe, montaż pionowy lub poziomy oraz różne konstrukcje zabezpieczające, takie jak otwarte konstrukcje IP00 i obudowy ochronne IP20. Ta elastyczność pozwala na integrację reaktora z szeroką gamą napędów VFD i przemysłowych systemów zasilania.
Rozwiązania reaktorów Dufew znajdują szerokie zastosowanie w:
| Aplikacja | Główne wymaganie |
|---|---|
| Systemy napędów o zmiennej częstotliwości | Popraw stabilność elektryczną i niezawodność |
| Urządzenia automatyki przemysłowej | Zmniejsz zakłócenia elektryczne |
| Pompy i systemy wentylatorów | Wspieraj ciągłą pracę silnika |
| Dźwigi i urządzenia dźwigowe | Popraw niezawodność pod obciążeniami dynamicznymi |
| Windy | Zwiększ stabilność układu napędowego |
| Wtryskarki | Popraw wydajność sterowania silnikiem |
| Maszyny włókiennicze | Utrzymuj stabilną pracę |
| Sprzęt do testów przemysłowych | Popraw spójność elektryczną |
Prawidłowa konfiguracja reaktora zależy od rzeczywistych wymagań systemu.
| Warunek zastosowania | Zalecane rozwiązanie |
|---|---|
| Zła jakość zasilania lub zakłócenia harmoniczne | Reaktor po stronie wejściowej |
| Wiele VFD współdzielących jedno źródło zasilania | Reaktor po stronie wejściowej |
| Wymóg ochrony silnika | Reaktor po stronie wyjściowej |
| Połączenie silnika na duże odległości | Reaktor po stronie wyjściowej |
| Częste przyspieszanie i zwalnianie | Reaktor po stronie wyjściowej |
| Kompletna optymalizacja systemu VFD | Indywidualne rozwiązanie reaktora |
Dufew zapewnia wsparcie inżynieryjne w celu zalecenia odpowiednich specyfikacji w zależności od napięcia, prądu, pozycji instalacji i środowiska operacyjnego.
Wybór odpowiedniego reaktora wymaga uwzględnienia parametrów VFD, rzeczywistych warunków systemu i wymaganego poziomu ochrony. Dopasowanie tych czynników do właściwości elektrycznych i mechanicznych reaktora pozwala zapewnić stabilną pracę i właściwą integrację z układem napędowym.
Kluczowe parametry VFD obejmują napięcie znamionowe, prąd znamionowy, moc silnika i częstotliwość roboczą. Wartości te określają podstawowe wymagania elektryczne reaktora i powinny być dopasowane do specyfikacji układu napędowego.
Należy również ocenić położenie montażowe, stan zasilania, odległość podłączenia silnika, charakterystykę obciążenia i środowisko pracy. Na przykład długie kable silnikowe, częste zmiany obciążenia lub wymagające środowiska przemysłowe mogą wymagać innej konfiguracji reaktora.
Wymagana funkcja zabezpieczająca jest kolejnym ważnym czynnikiem. W zależności od zastosowania, dławik można dobrać tak, aby ograniczał wpływ harmonicznych, poprawiał stabilność mocy, zapewniał ochronę po stronie silnika, spełniał określone wymagania dotyczące spadków napięcia lub wspierał ciągłą pracę pod dużym obciążeniem.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Reaktor napędowy o zmiennej częstotliwości |
| Aplikacja | Aplikacje VFD po stronie wejścia/wyjścia |
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prąd znamionowy | 5A - 3800A |
| Faza | Jednofazowy / trójfazowy |
| Częstotliwość | 50 Hz / 60 Hz / Dostosowane do 500 Hz |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Materiał do nawijania | Miedź / aluminium |
| Typ instalacji | Pionowo/poziomo |
| Metoda chłodzenia | Naturalne chłodzenie powietrzem |
| Możliwość przeciążenia | 1,5-krotność prądu znamionowego przez 60 sekund |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | Klasa F (155℃) |
| Stopień trudnopalności | UL94V-2 |
| Poziom hałasu | ≤65dB |
| Żywotność usługi | ≥15 lat |
| Standardy | IEC289 / GB10229 / JB9644 |
Przykład: CAL-4321-0250-EISA
| Kod | Opis |
|---|---|
| KAL | Seria reaktorów AC |
| 4 | Poziom napięcia |
| 3 | Trzy fazy |
| 2 | Typ reaktora |
| 1 | Spadek napięcia |
| 0250 | Prąd znamionowy |
| EI | Struktura rdzenia |
| Pł./Z | Struktura instalacji |
| klimatyzacja | Materiał do nawijania |
Dufew Electric specjalizuje się w komponentach energoelektroniki, w tym dławikach, rezystorach, układach hamulcowych, transformatorach i niestandardowych rozwiązaniach elektrycznych. Jej możliwości produkcyjne obejmują obróbkę rdzenia, uzwojenie, obróbkę izolacji i weryfikację parametrów elektrycznych dla różnych zastosowań przemysłowych.
Proces produkcyjny obejmuje obróbkę rdzenia ze stali krzemowej, precyzyjne uzwojenie cewki, impregnację próżniową, utwardzanie w wysokiej temperaturze i testowanie wydajności elektrycznej. Procesy te pomagają zachować spójne właściwości produktu i niezawodne działanie podczas ciągłej pracy.
Kontrola jakości obejmuje rezystancję izolacji, napięcie wytrzymywane, wzrost temperatury i weryfikację parametrów elektrycznych. Każdy test zapewnia dodatkową weryfikację niezawodności izolacji, parametrów cieplnych i ogólnej jakości elektrycznej.
Dufew wspiera niestandardowe projekty, współpracę OEM i ODM oraz produkcję w oparciu o rysunki klientów i wymagania aplikacji. Dostępna jest również dokumentacja techniczna i usługi inżynierii aplikacji, które pomagają w wyborze produktu, integracji systemów i opracowywaniu projektów.
Produkty Dufew produkowane są według uznanych wymagań przemysłowych, m.in.:
- System Zarządzania Jakością ISO 9001
- Zgodność CE
- IEC289
-GB10229
- JB9644
Dufew zapewnia rozwiązania w zakresie opakowań w standardzie eksportowym zgodnie z wymiarami produktu, wagą i wymaganiami transportowymi.
Opakowanie zawiera:
- Ochrona odporna na wstrząsy
- Opakowanie odporne na wilgoć
- Eksportuj drewniane skrzynie
- Zapisy kontroli przed wysyłką
Środki te zapewniają bezpieczny transport i niezawodne działanie instalacji.
| Porównanie | Reaktor napędowy o zmiennej częstotliwości | Konwencjonalny reaktor prądu przemiennego |
|---|---|---|
| Cel aplikacji | Zaprojektowany dla systemów VFD o charakterystyce harmonicznej i PWM | Ogólne zastosowania ograniczające prąd |
| Możliwość dostosowania częstotliwości | Obsługuje warunki pracy 50 Hz-500 Hz | Zaprojektowane głównie dla częstotliwości standardowej |
| Ochrona silnika | Zmniejsza napięcie PWM i prąd ładowania kabla | Ograniczona zdolność ochrony silnika |
| Elastyczność instalacji | Można skonfigurować do zastosowań wejściowych lub wyjściowych | Zwykle przeznaczone do stałego zastosowania |
| Kompatybilność przemysłowa | Nadaje się do maszyn napędzanych VFD | Nadaje się do ogólnych systemów elektrycznych |
Dławik jest zalecany, gdy system VFD doświadcza zakłóceń harmonicznych, wahań napięcia, częstych alarmów nadprądowych, długich kabli silnika lub wymagań dotyczących ochrony izolacji silnika.
Instalację po stronie wejściowej wybiera się głównie w celu poprawy jakości energii i redukcji harmonicznych.
Instalacja po stronie wyjściowej jest wybierana głównie w celu poprawy warunków elektrycznych po stronie silnika i zwiększenia niezawodności napędu.
Wybór zależy od warunków systemu, wymagań sprzętowych i środowiska operacyjnego.
Może pomóc w zmniejszeniu zakłóceń harmonicznych, wahań napięcia, naprężeń elektrycznych i niestabilnej pracy spowodowanej wymagającymi warunkami pracy w przemyśle.
Tak. Dufew obsługuje dostosowane napięcie, prąd, spadek napięcia, materiał uzwojenia, strukturę instalacji i parametry elektryczne zgodnie z wymaganiami projektu.
Dufew Electric zapewnia dostosowane do potrzeb rozwiązania dławików prądu przemiennego dla przemysłowych systemów napędowych, oferując profesjonalne możliwości produkcyjne, wsparcie inżynieryjne i ścisłą kontrolę jakości.
Od poprawy jakości energii po optymalizację napędu silnikowego, Dufew pomaga klientom poprawić niezawodność sprzętu, zmniejszyć naprężenia elektryczne i osiągnąć stabilną, długoterminową pracę.
Skontaktuj się z Dufew Electric, aby uzyskać niestandardowy projekt reaktora i współpracę OEM.
