Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

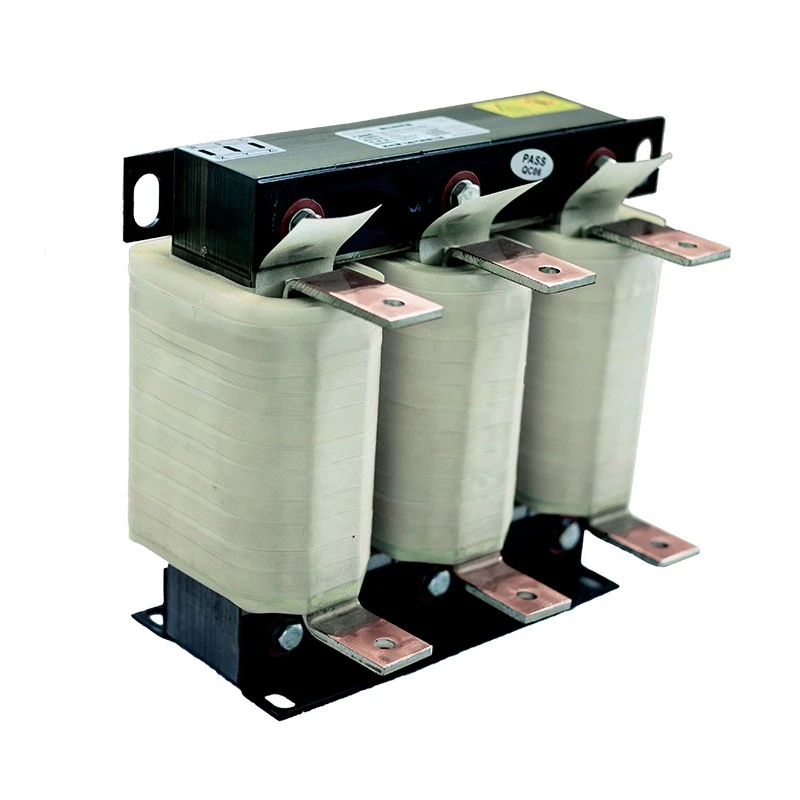

Dławik sieciowy Dufew Electric AC jest instalowany pomiędzy zasilaczem prądu przemiennego a zaciskami wejściowymi falownika, aby zapewnić kontrolowaną impedancję, pomagając ustabilizować przepływ prądu i poprawić ogólne środowisko elektryczne.
Dławik pomaga zredukować prąd harmoniczny generowany przez obwody prostownika VFD, ograniczyć nagłe zmiany prądu, chronić komponenty wejściowe falownika i poprawić ogólną niezawodność systemu zasilania.
Nowoczesne napędy o zmiennej częstotliwości (VFD) wykorzystują technologię szybkiego przełączania do sterowania prędkością silnika i poprawy efektywności energetycznej. Jednakże proces przełączania i nieliniowa charakterystyka wejściowa mogą powodować zakłócenia elektryczne w systemie elektroenergetycznym.
Bez odpowiedniej ochrony wejścia systemy VFD mogą doświadczyć zniekształceń harmonicznych prądu, skoków prądu wejściowego, wahań napięcia, zakłóceń elektrycznych i zwiększonego obciążenia elementów falownika.
Problemy te mogą prowadzić do przegrzania sprzętu elektrycznego, skrócenia żywotności falownika, uszkodzenia kondensatorów szyny DC, niestabilnej pracy silnika i nieoczekiwanych przestojów sprzętu.
Prostowniki wejściowe VFD mogą generować prądy harmoniczne, które wpływają na sieć elektryczną, szczególnie w obiektach obsługujących wiele systemów inwerterowych.
Redukuje wpływ harmonicznych poprzez dodanie impedancji do obwodu wejściowego, pomagając poprawić jakość energii i utrzymać bardziej stabilne środowisko elektryczne.
Korzyści obejmują:
- Zmniejszone sprzężenie zwrotne harmonicznych z zasilaczem
- Poprawiona stabilność przebiegu napięcia
- Zmniejszone zakłócenia pomiędzy urządzeniami elektrycznymi
- Lepsza ochrona kondensatorów mocy i transformatorów
W przypadku fabryk wyposażonych w wiele napędów o zmiennej prędkości pomaga to w stworzeniu bardziej niezawodnego i stabilnego systemu zasilania.
Podczas uruchamiania silnika, przyspieszania, zmian obciążenia lub niestabilnych warunków zasilania może wystąpić nadmierny wpływ prądu i wpłynąć na podzespoły falownika.
Reaktor pomaga zmniejszyć naprężenia elektryczne poprzez ograniczenie wejściowego prądu udarowego, zmniejszenie naprężeń na mostkach prostowniczych, ochronę elementów szyny DC falownika i poprawę długoterminowej niezawodności VFD.
Szczególnie nadaje się do przemysłowych systemów elektroenergetycznych o dużej wytrzymałości zwarciowej lub transformatorów o niskiej impedancji.
Środowiska przemysłowe wymagają komponentów elektrycznych, które mogą pracować w sposób ciągły pod zmieniającymi się obciążeniami i wymagającymi warunkami pracy.
Dufew Electric AC Line Reactor wykorzystuje zoptymalizowaną konstrukcję elektromagnetyczną i technologię izolacji, aby osiągnąć stabilną indukcyjność, niższy wzrost temperatury, zmniejszone wibracje elektromagnetyczne i niezawodne, długotrwałe działanie.
W reaktorze zastosowano wysokiej jakości materiały rdzenia ze stali krzemowej walcowanej na zimno, aby zmniejszyć straty magnetyczne i utrzymać stabilną indukcyjność podczas ciągłej pracy.
Ten projekt zapewnia:
- Mniejsze straty energii i poprawiona wydajność operacyjna
- Lepsza wydajność cieplna w warunkach ciągłego obciążenia
- Stabilne właściwości elektryczne
- Niezawodne działanie w długotrwałej pracy przemysłowej
W oparciu o różne wymagania prądowe, Dufew Electric zapewnia zoptymalizowane konstrukcje uzwojeń, aby zapewnić niezawodne działanie elektryczne w różnych zastosowaniach przemysłowych.
Konstrukcja uzwojenia charakteryzuje się:
- Opcje uzwojenia miedzianego lub aluminiowego dla różnych potrzeb zastosowań
- Konstrukcja przewodnika wysokoprądowego dostosowana do wymagających warunków pracy
- Lepsza wydajność odprowadzania ciepła
- Zmniejszony wzrost temperatury uzwojenia podczas pracy
Ta zoptymalizowana konstrukcja pozwala reaktorowi spełniać różne wymagania prądowe, zachowując jednocześnie stabilną i wydajną pracę.
Zespół uzwojenia poddawany jest impregnacji próżniowej i utwardzaniu w wysokiej temperaturze, co poprawia wydajność izolacji i zwiększa ogólną wytrzymałość mechaniczną.
Proces poprawia:
- Wytrzymałość izolacji dla bezpieczniejszej pracy
- Stabilność mechaniczna w warunkach wibracji
- Odporność na wibracje i wpływ środowiska
- Długoterminowa trwałość eksploatacyjna
Ten proces produkcyjny pomaga utrzymać niezawodne działanie i dłuższą żywotność w środowiskach przemysłowych.
Wybór odpowiedniego dławika sieciowego AC wymaga dopasowania parametrów dławika do systemu VFD.
Dufew Electric ocenia następujące czynniki:
| Parametr wyboru | Rozważania projektowe |
|---|---|
| Napięcie VFD | Określa poziom izolacji i konfigurację reaktora |
| Prąd znamionowy | Określa rozmiar przewodu i konstrukcję termiczną |
| Moc silnika | Wpływa na wybór wydajności reaktora |
| Spadek napięcia | Określa wymagania dotyczące impedancji |
| Częstotliwość robocza | Wpływa na konstrukcję elektromagnetyczną |
| Środowisko instalacji | Określa konstrukcję zabezpieczającą i montażową |
Przed wyceną klienci powinni podać:
- Moc znamionowa VFD
- Napięcie wejściowe
- Prąd znamionowy
- Wymagany spadek napięcia
- Warunki instalacji
- Środowisko operacyjne
| Przedmiot | Reaktor sieciowy AC | Reaktor wyjściowy |
|---|---|---|
| Pozycja montażowa | Pomiędzy zasilaniem a wejściem VFD | Pomiędzy wyjściem VFD a silnikiem |
| Główna funkcja | Zmniejsz harmoniczne wejściowe i prąd udarowy | Chroń izolację silnika i zmniejsz naprężenia kształtu fali wyjściowej |
| Główna aplikacja | Poprawa jakości zasilania | Ochrona silnika za pomocą długiego kabla |
| Typowi użytkownicy | Przemysłowe systemy VFD | Silniki z połączeniami kablowymi na duże odległości |
Dufew Electric zapewnia rozwiązania reaktorów wejściowych i wyjściowych zgodnie z wymaganiami systemowymi.
Różne systemy przemysłowe wymagają różnych konfiguracji elektrycznych i metod instalacji. Dufew Electric zapewnia dostosowane do potrzeb rozwiązania reaktorów w oparciu o wymagania aplikacji, pomagając klientom osiągnąć niezawodną wydajność i bezproblemową integrację z różnymi przemysłowymi systemami sterowania.
Reaktor można dostosować zgodnie z kluczowymi parametrami elektrycznymi, w tym napięciem znamionowym, prądem znamionowym, procentowym spadkiem napięcia i częstotliwością roboczą, aby spełnić różne wymagania systemu elektroenergetycznego.
Aby dostosować się do różnych układów szaf i środowisk instalacyjnych, reaktory Dufew obsługują wiele opcji instalacji, w tym instalację w szafie, instalację samodzielną, montaż pionowy i montaż poziomy.
Zgodnie ze specyficznymi warunkami zastosowania i aktualnymi wymaganiami klienci mogą wybrać odpowiednie materiały uzwojenia, w tym uzwojenie miedziane lub uzwojenie aluminiowe.
Dzięki elastycznym opcjom konfiguracji i niestandardowym projektom reaktory Dufew można zintegrować z różnymi przemysłowymi systemami sterowania, zachowując jednocześnie stabilną i niezawodną pracę.
Elektryczny dławik sieciowy Dufew AC jest szeroko stosowany w systemach przemysłowych wymagających lepszej jakości zasilania VFD i ochrony elektrycznej.
| Aplikacja | Typowy sprzęt | Główne korzyści |
|---|---|---|
| Automatyka przemysłowa | Maszyny CNC, linie produkcyjne, systemy serwo | Poprawiona stabilność elektryczna |
| Układy napędowe silników | Pompy, wentylatory, sprężarki, przenośniki | Zmniejszone obciążenie falownika |
| Ciężki sprzęt | Dźwigi, windy, systemy podnoszące | Niezawodna praca pod zmiennym obciążeniem |
| Przemysł produkcyjny | Walcarki, urządzenia przetwórcze | Poprawiona jakość zasilania |
| Systemy energii odnawialnej | Systemy inwerterowe, urządzenia magazynujące energię | Stabilna konwersja mocy |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Reaktor sieciowy AC |
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość robocza | 50 Hz / 60 Hz / do 500 Hz |
| Prąd znamionowy | 5A - 3800A |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Możliwość przeciążenia | 1,5-krotność prądu znamionowego przez 60 sekund |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | T40/F (155℃) |
| Stopień trudnopalności | UL94V-2 |
| Poziom hałasu | ≤65dB |
| Żywotność usługi | ≥15 lat |
| Standardy | IEC289:1987 / GB10229-88 / JB9644-1999 |
Przykład: CAL-4312-0250-EISA
| Kod | Opis |
|---|---|
| KAL | Reaktor sieciowy AC |
| 4 | Poziom napięcia (2=220V, 4=380V, 6=690V) |
| 3 | Numer fazy |
| 1 | Typ reaktora |
| 2 | Spadek napięcia |
| 0250 | Prąd znamionowy |
| EI | Struktura rdzenia |
| S | Struktura instalacji |
| A | Materiał do nawijania |
Przed dostawą Dufew Electric przeprowadza kontrole elektryczne i strukturalne, aby zapewnić niezawodne działanie.
Testowanie obejmuje:
| Przedmiot testowy | Wymóg |
|---|---|
| Test rezystancji izolacji | ≥100MΩ |
| Test wytrzymałości dielektrycznej | 3000VAC |
| Test wzrostu temperatury | Według obciążenia znamionowego |
| Weryfikacja parametrów elektrycznych | Indukcyjność i potwierdzenie prądu |
| Kontrola wyglądu | Kontrola rdzenia, uzwojenia, zacisków |
Dufew Electric specjalizuje się w komponentach energoelektroniki i niestandardowych rozwiązaniach elektrycznych, dostarczając niezawodne dławiki sieciowe AC do różnych zastosowań przemysłowych.
Dzięki zintegrowanym możliwościom produkcyjnym Dufew zarządza kluczowymi procesami produkcyjnymi, od obróbki rdzenia i produkcji cewek po montaż końcowy i kontrolę jakości.
Proces produkcyjny obejmuje cięcie stali krzemowej, montaż rdzenia i kontrolę właściwości magnetycznych w celu zapewnienia stabilnych właściwości elektromagnetycznych.
Dufew oferuje opcje uzwojeń miedzianych i aluminiowych z profesjonalną obróbką izolacji i procesami impregnacji próżniowej w celu poprawy niezawodności i trwałości produktu.
Produkcja końcowa obejmuje instalację terminali, testy elektryczne i kontrolę jakości, aby upewnić się, że każdy reaktor spełnia wymagane standardy wydajności.
Ta zintegrowana zdolność produkcyjna umożliwia firmie Dufew Electric dostarczanie zarówno standardowych dławików sieciowych AC, jak i niestandardowych rozwiązań do różnych zastosowań przemysłowych.
Dufew Electric postępuje zgodnie ze zorganizowanymi procedurami zarządzania jakością, aby zapewnić stałą wydajność produktu i niezawodne działanie przez cały okres użytkowania.
Dostępne dokumenty jakościowe obejmują:
- Certyfikat Systemu Zarządzania Jakością ISO
- Certyfikat CE
- Raporty z testów produktów
Dokumentację techniczną i zapisy z inspekcji można dostarczyć zgodnie z wymaganiami projektu klienta.
Reaktory sieciowe AC wymagają ochrony przed wilgocią, wibracjami i uderzeniami mechanicznymi podczas transportu.
Dufew Electric zapewnia:
- Opakowanie w standardzie eksportowym
- Ochrona przed wilgocią
- Wzmocnione mocowanie wewnętrzne
- Etykiety identyfikacyjne produktów
Przed wysyłką inżynierowie potwierdzają:
- Specyfikacja produktu
- Waga i wymiary
- Wymagania instalacyjne
- Wymagania dotyczące dostawy
Wybierz odpowiedni reaktor zgodnie z mocą znamionową falownika, napięciem wejściowym, prądem znamionowym i wymaganym spadkiem napięcia, aby zapewnić kompatybilność z systemem aplikacji.
Przed instalacją należy dokładnie sprawdzić stan produktu, w tym stan rdzenia, wygląd uzwojenia i połączenia zacisków, aby upewnić się, że reaktor jest gotowy do pracy.
Standardowy sposób połączenia to:
Zasilanie → Dławik sieciowy AC → Wejście VFD
Reaktor należy zainstalować w dobrze wentylowanym pomieszczeniu z wystarczającą ilością miejsca do odprowadzania ciepła i przyszłej konserwacji.
Podczas podłączania elektrycznego należy zadbać o prawidłowe okablowanie, bezpieczne połączenia zacisków i właściwe uziemienie, aby zapewnić bezpieczną i niezawodną pracę.
Po instalacji należy przeprowadzić test działania, sprawdzając hałas podczas pracy, monitorując wzrost temperatury i weryfikując ogólną wydajność systemu.
Dławik sieciowy AC jest instalowany po stronie wejściowej przemiennika częstotliwości (VFD) w celu zmniejszenia zniekształceń harmonicznych, ograniczenia przepięć prądu, poprawy jakości energii i ochrony elementów falownika przed naprężeniami elektrycznymi.
Nie każde zastosowanie VFD wymaga dławika wejściowego. Zalecany jest do systemów z problemami harmonicznymi, niestabilnym zasilaniem, częstymi wahaniami prądu, pracą z wieloma falownikami lub wrażliwym sprzętem elektrycznym.
Odpowiedni spadek napięcia zależy od wymagań dotyczących jakości zasilania systemu, warunków harmonicznych, charakterystyki wejściowej i środowiska operacyjnego. Dufew Electric ocenia parametry aplikacji i zaleca odpowiednią konfigurację.
Tak. Zmniejszając wpływ prądu i naprężenia elektryczne po stronie wejściowej VFD, pomaga poprawić stabilność systemu i wydłużyć żywotność komponentów falownika.
Tak. Dufew Electric zapewnia rozwiązania dostosowane do indywidualnych potrzeb w zależności od napięcia, prądu, częstotliwości, struktury instalacji, materiału uzwojenia i innych wymagań projektu.
Klienci powinni podać:
- Moc znamionowa VFD
- Napięcie wejściowe
- Prąd znamionowy
- Wymagany spadek napięcia
- Środowisko instalacyjne
- Warunki pracy
Dufew Electric zapewnia dostosowane do indywidualnych potrzeb rozwiązania dławików sieciowych AC dla klientów przemysłowych wymagających lepszej ochrony VFD, kontroli harmonicznych i zarządzania jakością energii.
Dzięki profesjonalnym możliwościom produkcyjnym, wsparciu inżynieryjnemu i kompletnym procedurom testowym Dufew Electric pomaga klientom opracowywać niezawodne rozwiązania dla przemysłowych systemów napędowych.
Wyślij parametry VFD i wymagania aplikacji do Dufew Electric, a nasi inżynierowie zalecą odpowiednią konfigurację w oparciu o Twoje warunki pracy.
