W układach VFD i konwersji mocy dużej mocy stopień prostownika przekształca moc prądu przemiennego na prąd stały przed zasileniem sekcji falownika. Podczas tego procesu konwersji prąd szyny DC może zawierać składowe tętnienia spowodowane charakterystyką prostowania, wahaniami obciążenia i pracą regeneracyjną.

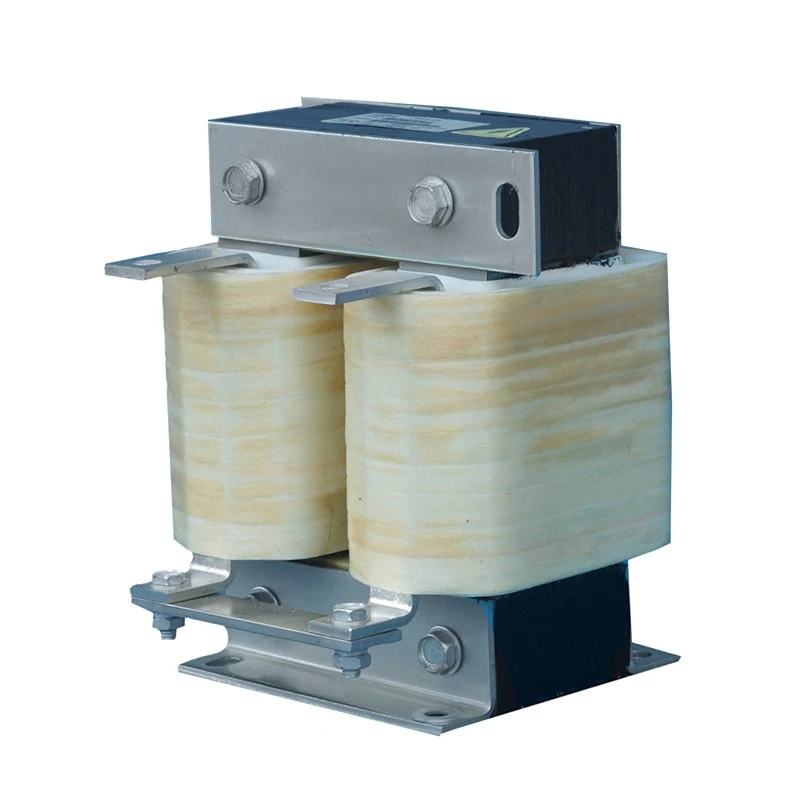

Reaktor Dufew Electric DC Link Reactor jest instalowany szeregowo pomiędzy sekcjami prostownika i falownika obwodu szyny DC. Zapewniając indukcyjne magazynowanie energii, wygładza wahania prądu, utrzymuje ciągły przepływ prądu stałego i zmniejsza obciążenie elektryczne kondensatorów prądu stałego i urządzeń półprzewodnikowych mocy.
W odróżnieniu od konwencjonalnych dławików prądu przemiennego, jest on specjalnie zaprojektowany do pracy ciągłej przy zasilaniu prądem stałym. Segmentowa struktura magnetyczna ze szczeliną powietrzną poprawia odporność na polaryzację prądu stałego, zmniejsza ryzyko nasycenia magnetycznego i utrzymuje stabilną indukcyjność podczas długotrwałej pracy przemysłowej.
Dufew wykorzystuje niskostratne rdzenie ze stali krzemowej walcowanej na zimno, systemy izolacji klasy F, precyzyjne procesy nawijania i technologię impregnacji próżniowej, aby osiągnąć niezawodne właściwości termiczne, wytrzymałość izolacji i stabilność mechaniczną.
Podczas konwersji AC-DC wahania napięcia ze stopnia prostownika mogą wprowadzić prąd tętniący do szyny DC. Reaktor wygładza przebieg prądu stałego, redukuje składowe tętnienia i poprawia stabilność wejścia falownika, jednocześnie pomagając zmniejszyć naprężenia kondensatorów szyny DC. Jest to szczególnie korzystne w przypadku systemów napędowych dużej mocy, które wymagają stabilnego zasilania prądem stałym.
W zastosowaniach ze zmiennym obciążeniem lub niestabilnymi warunkami zasilania nadmierna pulsacja prądu może mieć wpływ na działanie falownika. Zmniejszając nieciągłość prądu i utrzymując bardziej ciągły prąd prostownika, dławik zapewnia stabilne przełączanie falownika i pomaga zredukować nieprawidłowe warunki pracy podczas pracy dynamicznej.
Wysoki prąd tętnienia może przyspieszyć starzenie się kondensatorów prądu stałego i zwiększyć naprężenia termiczne elementów mocy. Zoptymalizowana konstrukcja ogranicza pulsację prądu i zmniejsza naprężenia tętniące na kondensatorach, pomagając poprawić niezawodność komponentów szyny DC i wydłużyć żywotność całego układu napędowego.
Wygładzając charakterystykę prądu stałego, reaktor może poprawić wydajność elektryczną układu przekształtnika. Zmniejszone zniekształcenia prądu przyczyniają się do lepszego wykorzystania energii i lepszej kompatybilności z systemami elektrycznymi dużej mocy.
Ciągły prąd stały wytwarza jednokierunkowe pole magnetyczne, które może spowodować, że konwencjonalne rdzenie magnetyczne osiągną stan nasycenia. Dufew wykorzystuje segmentową strukturę rdzenia ze szczeliną powietrzną, aby zmniejszyć ryzyko nasycenia prądem stałym, zachowując jednocześnie stabilną indukcyjność i skuteczne działanie wygładzające prąd. Taka konstrukcja zapewnia niezawodną pracę pod ciągłym obciążeniem DC.
Struktura uzwojenia jest zoptymalizowana pod kątem pracy przy wysokim prądzie prądu stałego, co pomaga zmniejszyć utratę rezystancji prądu stałego i wzrost temperatury, zachowując jednocześnie stabilną wydajność elektryczną i efektywne zarządzanie ciepłem. W przypadku zastosowań wysokoprądowych można również zastosować struktury uzwojeń foliowych, aby zmniejszyć całkowity rozmiar i poprawić odprowadzanie ciepła.
Proces impregnacji próżniowej wzmacnia system izolacji i poprawia odporność na wilgoć, wytrzymałość mechaniczną i odporność na wibracje. W połączeniu ze zoptymalizowaną konstrukcją konstrukcyjną zapewnia niezawodną, długoterminową pracę przy zachowaniu niskiego poziomu wibracji elektromagnetycznych i poziomu hałasu ≤65 dB w standardowych warunkach testowych.
| Aplikacja | Główna korzyść |
|---|---|
| Napędy o zmiennej częstotliwości | Popraw stabilność magistrali DC |
| Systemy serwonapędów | Zmniejsz wpływ prądu tętniącego |
| Windy | Popraw niezawodność napędu |
| Dźwigi Portowe | Obsługa częstych zmian obciążenia |
| Walcownie | Zwiększ stabilność pracy przy dużej mocy |
| Maszyny do formowania wtryskowego | Utrzymuj stabilną konwersję mocy |
| Przemysłowy sprzęt testujący | Popraw spójność elektryczną |
| Systemy automatyki | Chroń komponenty magistrali DC |
Dławik łącza DC jest zalecany, gdy:
| Warunek zastosowania | Oczekiwana korzyść |
|---|---|
| Systemy VFD dużej mocy | Zmniejsz wahania szyny DC |
| Duże baterie kondensatorów DC | Niższe napięcie tętnienia prądu |
| Częste przyspieszanie/zwalnianie | Popraw stabilność działania |
| Ciężkie ładunki przemysłowe | Zmniejsz obciążenie elektryczne komponentów |
| Zastosowania regeneracyjne | Popraw wydajność obwodu prądu stałego |
| Długa ciągła praca | Zwiększ niezawodność systemu |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Dławik łącza DC / dławik szyny DC |
| Pozycja montażowa | Szyna DC pomiędzy prostownikiem a falownikiem |
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prąd znamionowy | 5A-3800A |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Zakres częstotliwości | 50 Hz / 60 Hz / Dostosowane do 500 Hz |
| Indukcyjność | Dostosowane do wymagań systemowych |
| Możliwość przeciążenia | 1,5 × prąd znamionowy przez 60 sekund |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | Klasa F (155℃) |
| Stopień trudnopalności | UL94V-2 |
| Poziom hałasu | ≤65dB |
| Żywotność usługi | ≥15 lat |
| Standardy | IEC289 / GB10229 / JB9644 |
Przykład: CDL-600-0600-EIDA
| Kod | Opis |
|---|---|
| CDL | Seria reaktorów prądu stałego |
| 600 | Poziom napięcia |
| 0600 | Prąd znamionowy 600A |
| EI | Struktura rdzenia |
| D/W | Struktura instalacji |
| klimatyzacja | Materiał do nawijania |
| Porównanie | Dławik łącza prądu stałego | Reaktor AC |
|---|---|---|
| Pozycja montażowa | Szyna DC pomiędzy prostownikiem a falownikiem | Strona wejścia AC lub wyjścia silnika |
| Główna funkcja | Płynny prąd stały i redukcja tętnienia | Redukcja harmonicznych prądu przemiennego i naprężeń napięciowych |
| Konstrukcja magnetyczna | Struktura szczeliny powietrznej odporna na polaryzację prądu stałego | Projekt przemiennego strumienia magnetycznego |
| Główna aplikacja | Stabilizacja szyny DC | Jakość energii i ochrona silnika |
Dufew Electric specjalizuje się w produkcji komponentów energoelektroniki, w tym dławików, rezystorów hamowania, transformatorów i niestandardowych rozwiązań elektrycznych.
Proces produkcyjny Dufew obejmuje obróbkę rdzenia magnetycznego, precyzyjne uzwojenie, impregnację próżniową, utwardzanie w wysokiej temperaturze i testowanie wydajności elektrycznej. Każdy etap jest kontrolowany w celu utrzymania stałych właściwości elektrycznych i niezawodnej jakości produktu.
Kontrola jakości obejmuje rezystancję izolacji, napięcie wytrzymywane, indukcyjność, wzrost temperatury i wygląd. Testy te sprawdzają wydajność elektryczną reaktora, niezawodność izolacji, właściwości termiczne i ogólną jakość produkcji.
W przypadku różnych wymagań projektowych Dufew zapewnia produkcję OEM i niestandardowe projekty elektryczne, wraz z konsultacjami inżynieryjnymi i wsparciem w zakresie dokumentacji technicznej. Pozwala to na dostosowanie produktu do określonych parametrów elektrycznych, warunków instalacji i zastosowań systemowych.
Dławik łącza prądu stałego jest instalowany w obwodzie szyny prądu stałego pomiędzy sekcjami prostownika i falownika przetwornicy częstotliwości lub systemu konwersji mocy. Pomaga wygładzić wahania prądu stałego, zmniejszyć składowe tętnienia i poprawić stabilność szyny prądu stałego.
Główną różnicą jest obwód aplikacji. Dławik prądu przemiennego jest stosowany w obwodach prądu przemiennego w celu zmniejszenia harmonicznych, ograniczenia wpływu prądu i poprawy jakości energii. Ten produkt jest przeznaczony do zastosowań w szynach prądu stałego w celu wygładzenia tętnienia prądu i ochrony komponentów po stronie prądu stałego.
Ciągły prąd stały może powodować polaryzację magnetyczną w rdzeniu. Segmentowa struktura szczeliny powietrznej pomaga zapobiegać nasyceniu magnetycznemu, utrzymywać stabilną indukcyjność i zapewniać niezawodną pracę w warunkach prądu stałego.
Tak. Dufew zapewnia niestandardowe rozwiązania, w tym napięcie znamionowe, obciążalność prądową, wartość indukcyjności, materiał uzwojenia, strukturę instalacji i wymiary mechaniczne zgodnie z różnymi wymaganiami systemowymi.
