Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.
W przemysłowych układach napędowych dławiki łącza prądu stałego są powszechnie instalowane w pośrednim obwodzie prądu stałego w celu zmniejszenia wahań prądu spowodowanych prostowaniem i zmianami obciążenia. Jednakże tradycyjne pionowe konstrukcje reaktorów mogą stwarzać wyzwania instalacyjne w kompaktowych szafach, w których przestrzeń pionowa jest ograniczona.

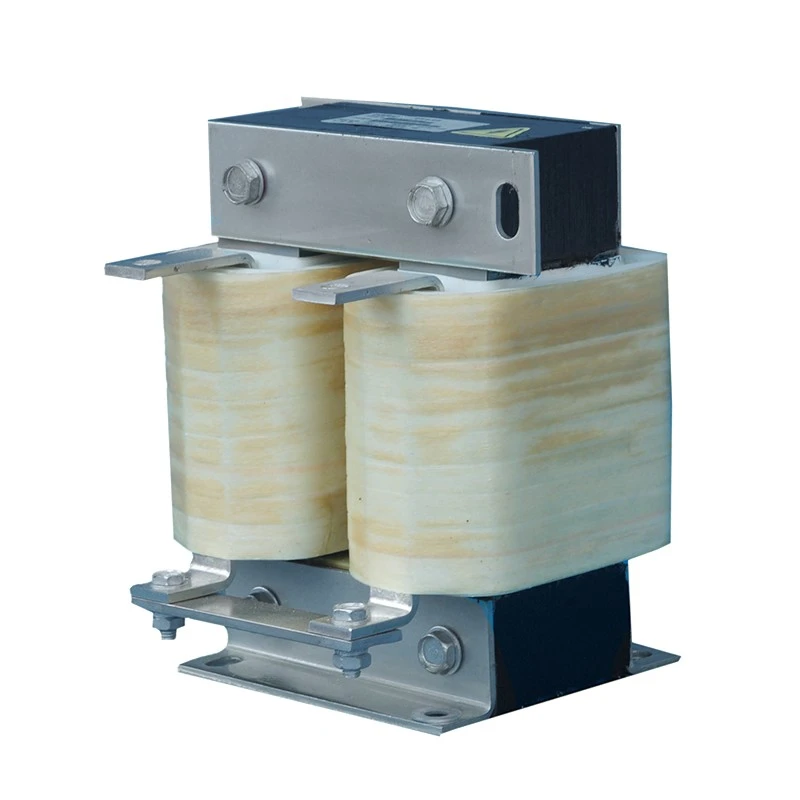

Elektryczny poziomy dławik łącza prądu stałego Dufew przyjmuje płaską strukturę magnetyczną z poziomo ułożonym rdzeniem i zespołem uzwojenia. Taka konstrukcja zmniejsza całkowitą wysokość przy jednoczesnym zachowaniu wymaganej indukcyjności i wydajności cieplnej.
Reaktor jest wykonany z niskostratnych laminatów ze stali krzemowej walcowanej na zimno, wysokotemperaturowych materiałów izolacyjnych klasy F oraz technologii impregnacji próżniowej. Do zastosowań wysokoprądowych dostępne są bezszpulowe konstrukcje uzwojeń foliowych, umożliwiające osiągnięcie kompaktowych wymiarów, lepsze odprowadzanie ciepła i stabilną pracę ciągłą.
W przeciwieństwie do standardowych reaktorów pionowych, konfiguracja pozioma koncentruje się na integracji mechanicznej, optymalizacji przepływu powietrza i elastyczności układu szafy, dzięki czemu nadaje się do nowoczesnych kompaktowych urządzeń napędowych.
Wiele przemysłowych szaf sterowniczych ma ścisłe ograniczenia wysokości ze względu na wielowarstwowe układy VFD, obudowy elektryczne zintegrowane z maszyną, mobilne systemy zasilania lub wąskie szafy zasilania prądem stałym. Konfiguracja niskoprofilowa zmniejsza całkowitą wysokość, jednocześnie lepiej wykorzystując dostępną szerokość szafy, umożliwiając łatwiejszą integrację ze sprzętem o ograniczonej przestrzeni instalacyjnej. W porównaniu z konwencjonalnymi reaktorami pionowymi, taki układ zapewnia inżynierom większą elastyczność przy optymalizacji układu szaf bez zwiększania wysokości obudowy.
Zarządzanie temperaturą ma kluczowe znaczenie w przypadku reaktorów prądu stałego pracujących pod prądem ciągłym. Pozioma konstrukcja wentylacji naraża uzwojenia na przepływ powietrza przez wiele powierzchni, podczas gdy wentylacja boczna pomaga zmniejszyć akumulację ciepła, a szerszy obszar rozpraszania ciepła zapewnia bardziej równomierny rozkład temperatury. Osłony ochronne IP20 zostały zaprojektowane tak, aby utrzymać efektywny przepływ powietrza, zapewniając stabilną pracę podczas długotrwałej pracy przy pełnym obciążeniu.
Zastosowania takie jak dźwigi, sprzęt mobilny i maszyny przemysłowe wymagają niezawodnej stabilności mechanicznej. Szersza podstawa montażowa zapewnia mocniejsze podparcie, a wielopunktowe mocowanie pomaga ograniczyć przemieszczanie się podczas pracy. Stabilna konstrukcja ze szczeliną powietrzną utrzymuje stałą indukcyjność, a bezpieczne połączenia zacisków pomagają wytrzymać wibracje w wymagających środowiskach przemysłowych.
Boczny układ zacisków upraszcza integrację z wąskimi szafami elektrycznymi, zmniejszając przeszkody w pionowym okablowaniu i skracając, w stosownych przypadkach, odległości prowadzenia szyny DC. Umożliwia także czystsze rozmieszczenie kabli dodatnich i ujemnych, pomagając inżynierom uzyskać bardziej zwarty i zorganizowany układ elektryczny.
Przykład: CDL-600-0600-EIDA
| Kod | Opis |
|---|---|
| CDL | Seria dławików prądu stałego |
| 600 | Poziom napięcia (600 = 690 V DC) |
| 0600 | Prąd znamionowy (0600 = 600A, 2500 = 2500A) |
| EI | Struktura rdzenia (EI = rdzeń trójfazowy, UI = rdzeń jednofazowy) |
| D | Struktura instalacji (D = instalacja pionowa, W = instalacja pozioma) |
| A | Materiał uzwojenia (A = aluminium, C = miedź) |
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość robocza | 50 Hz / 60 Hz / do 500 Hz |
| Prąd znamionowy | 5A - 3800A |
| Możliwość przeciążenia | 1,5-krotność prądu znamionowego przez 60 sekund, przerwa 1 godzina |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | T40 / klasa F (155℃) |
| Stopień trudnopalności | UL94V-2 |
| Poziom hałasu | ≤65dB (testowane w odległości poziomej 1 metra od reaktora) |
| Żywotność usługi | ≥15 lat |
| Standardy | Norma dotycząca reaktorów IEC289:1987 / Norma dotycząca reaktorów GB10229-88 (odpowiednik IEC289:1987) / JB9644-1999 Reaktor do półprzewodnikowych napędów elektrycznych |
Poziomy układ rdzenia i uzwojeń znacznie zmniejsza całkowitą wysokość instalacji w porównaniu z konwencjonalnymi pionowymi dławikami prądu stałego.
Ten projekt pomaga:
- Pasuje do ultracienkich szafek VFD z ograniczonym prześwitem pionowym
- Obsługa wielowarstwowych układów szafek bez ingerencji w górne elementy
- Poprawa wykorzystania przestrzeni w kompaktowych obudowach elektrycznych
- Uprość integrację z systemami sterowania montowanymi na maszynach
Płaska konstrukcja nadaje się szczególnie do wąskich i wydłużonych szafek, gdzie głównym ograniczeniem montażowym jest wysokość.
Zarządzanie temperaturą ma kluczowe znaczenie w przypadku reaktorów prądu stałego pracujących pod ciągłym obciążeniem prądem.
Pozioma konstrukcja poprawia odprowadzanie ciepła poprzez:
- Szersze powierzchnie uzwojeń narażone na przepływ powietrza
- Boczne kanały wentylacyjne redukujące akumulację ciepła
- Bardziej równomierny rozkład temperatury podczas długotrwałej pracy
- Zgodna konstrukcja o stopniu ochrony IP20 bez blokowania ścieżek przepływu powietrza
W porównaniu z konstrukcjami ułożonymi pionowo, pozioma ścieżka przepływu powietrza pomaga zredukować lokalne gorące punkty i poprawia stabilność działania.
Urządzenia przemysłowe, takie jak mobilne systemy zasilania, urządzenia dźwigowe i ciężkie maszyny, mogą podlegać ciągłym wibracjom mechanicznym.
W reaktorze zastosowano wzmocnioną poziomą konstrukcję montażową, obejmującą:
- Szersze wsparcie podstawy dla lepszej stabilności mechanicznej
- Wiele punktów mocowania w celu zmniejszenia ryzyka przemieszczenia
- Stabilne umiejscowienie szczeliny powietrznej w celu utrzymania stałej indukcyjności
- Bezpieczne ustawienie zacisków bocznych w celu zmniejszenia naprężenia kabla
Taka konstrukcja poprawia niezawodność w zastosowaniach wymagających długotrwałej pracy w warunkach wibracji.
Efektywne rozmieszczenie kabli jest ważne w szafach elektrycznych o dużej gęstości.
Konfiguracja pozioma zapewnia:
- Umieszczone z boku zaciski dodatnie i ujemne dla łatwiejszego prowadzenia kabli
- Zmniejszone pionowe przeszkody wewnątrz szafki
- Krótsze i czystsze połączenia magistrali DC
— Poprawiona separacja między dodatnimi i ujemnymi ścieżkami okablowania prądu stałego
Zoptymalizowany układ okablowania pomaga inżynierom uzyskać czystszą konstrukcję szafy, poprawiając jednocześnie wydajność instalacji i dostępność konserwacji.
Poziomy dławik łącza DC idealnie nadaje się do ultracienkich szaf sterowniczych stosowanych w obrabiarkach, kompaktowych liniach produkcyjnych i zintegrowanych urządzeniach automatyki, gdzie przestrzeń do montażu w pionie jest ograniczona, ale dostępna jest głębokość szafy.
Konstrukcja o niskiej wysokości umożliwia inżynierom zainstalowanie reaktora bez zwiększania wymiarów szafy, dzięki czemu nadaje się do projektów urządzeń wymagających niewielkiej przestrzeni.
W wielowarstwowych zespołach szaf VFD każda sekcja napędu ma ograniczony prześwit pionowy ze względu na ułożenie komponentów jeden na drugim.
Pozioma struktura pomaga uniknąć zakłóceń w górnej i dolnej warstwie sprzętu, zachowując jednocześnie stabilną wydajność prądową szyny DC, dzięki czemu nadaje się do kompaktowych szaf napędowych o dużej gęstości podzespołów.
Przenośne agregaty prądotwórcze, zasilacze montowane w pojazdach i przenośne systemy napędowe często wymagają kompaktowych obudów elektrycznych ze ścisłymi ograniczeniami wysokości.
Płaska konstrukcja umożliwia montaż poziomy wewnątrz obudów o małym prześwicie, przy jednoczesnym zachowaniu niezawodnej pracy w warunkach wibracji i pracy mobilnej.
W przypadku pomieszczeń elektrycznych lub szaf sterowniczych rozmieszczonych w długich konfiguracjach liniowych, gdzie wysokość szafy jest ograniczona, ale dostępna jest głębokość wewnętrzna, praktycznym rozwiązaniem instalacyjnym jest dławik poziomy.
Płaska konstrukcja pozwala na lepsze wykorzystanie powierzchni szafy i ułatwia rozmieszczenie elementów wewnętrznych.
W urządzeniach do galwanizacji i elektrolizy powszechnie stosuje się wąskie szafy zasilania prądem stałym, w których przestrzeń na szyny zbiorcze i wysokość instalacji są ograniczone.
Poziomy dławik łącza DC można zainstalować w konfiguracji płaskiej, aby ustabilizować prąd wyjściowy prądu stałego, dostosowując się jednocześnie do kompaktowych układów szafek prostowniczych.
| Porównanie | Poziomy dławik łącza DC | Pionowy dławik łącza DC |
|---|---|---|
| Struktura | Płaski rdzeń i poziomy układ uzwojenia | Pionowo ułożona struktura rdzenia |
| Przestrzeń instalacyjna | Przeznaczony do szafek o niskiej wysokości | Wymaga większego prześwitu pionowego |
| Integracja gabinetu | Nadaje się do kompaktowych i niestandardowych układów | Nadaje się do konwencjonalnych szafek |
| Metoda chłodzenia | Poziomy przepływ powietrza z szerszym obszarem odprowadzania ciepła | Konstrukcja z pionowym przepływem powietrza |
| Układ okablowania | Zaciski boczne upraszczają kompaktowe prowadzenie | Zaciski pionowe wymagają dodatkowej wysokości |
| Stabilność mechaniczna | Szersza podstawa poprawia odporność na wibracje | Mniejsza konstrukcja |
Dufew Electric specjalizuje się w niestandardowych komponentach energoelektroniki, w tym dławikach łącza prądu stałego, dławikach prądu przemiennego, rezystorach hamowania, transformatorach i powiązanych rozwiązaniach elektrycznych.
Dzięki doświadczonym zespołom inżynieryjnym i kontrolowanym procesom produkcyjnym firma Dufew dostarcza niezawodne produkty reaktorowe do systemów VFD, automatyki przemysłowej i zastosowań związanych z konwersją mocy.
Możliwości produkcyjne obejmują:
- Precyzyjna obróbka rdzenia i produkcja uzwojeń
- Optymalizacja struktury szczeliny powietrznej DC
- Impregnacja próżniowa i obróbka izolacyjna
- Testowanie wydajności elektrycznej i niezawodności
Każdy reaktor jest weryfikowany poprzez kluczowe kontrole, takie jak rezystancja izolacji, napięcie wytrzymywane, indukcyjność, wzrost temperatury i badanie hałasu.
Dufew Electric stale doskonali swój system zarządzania jakością i standardy produktów. Firma zapewnia certyfikaty zarządzania jakością ISO, certyfikaty CE, raporty z testów produktów i dokumentację techniczną w celu wspierania projektów klientów na całym świecie.
Dufew oferuje produkcję OEM, projekty niestandardowe i wsparcie inżynieryjne w oparciu o specyficzne wymagania aplikacji.
Dufew Electric stosuje profesjonalne rozwiązania w zakresie opakowań, aby chronić wydajność reaktora podczas transportu międzynarodowego.
Środki dotyczące pakowania obejmują:
- Ochrona przed wilgocią i izolacją
- Wzmocnione mocowanie, aby zapobiec uszkodzeniom spowodowanym uderzeniami
- Drewniane skrzynie w standardzie eksportowym do dużych reaktorów
- Etykiety produktów i dokumenty techniczne ułatwiające instalację
Każde urządzenie jest sprawdzane przed wysyłką i dostarczane z wymaganymi specyfikacjami, raportami z testów i niestandardowymi rozwiązaniami w zakresie opakowań.
Dufew obsługuje zamówienia seryjne, projekty OEM i globalne wymagania dotyczące dostaw.
Ten projekt jest zalecany, gdy szafka elektryczna ma ograniczoną wysokość, ale wystarczającą szerokość lub głębokość. Płaska konstrukcja pomaga inżynierom zintegrować urządzenie z kompaktowymi szafami, zachowując jednocześnie niezawodną wydajność magistrali DC.
Nie. Parametry elektryczne zależą głównie od konstrukcji indukcyjności, struktury magnetycznej, prądu znamionowego i technologii uzwojenia. Konfiguracja pozioma poprawia przede wszystkim elastyczność instalacji, wydajność chłodzenia i integrację szafy.
Tak. Dufew zapewnia rozwiązania dostosowane do indywidualnych potrzeb, obejmujące prąd znamionowy, wymagania dotyczące napięcia, wartości indukcyjności, wymiary, metodę montażu i materiały uzwojenia zgodnie z wymaganiami sprzętu klienta.
Tak. Wzmocniona konstrukcja montażowa i stabilna konstrukcja szczeliny powietrznej poprawiają niezawodność mechaniczną. Można go stosować w urządzeniach przemysłowych narażonych na ciągłe wibracje, takich jak systemy mobilne, urządzenia dźwigowe i maszyny o dużej wytrzymałości.
