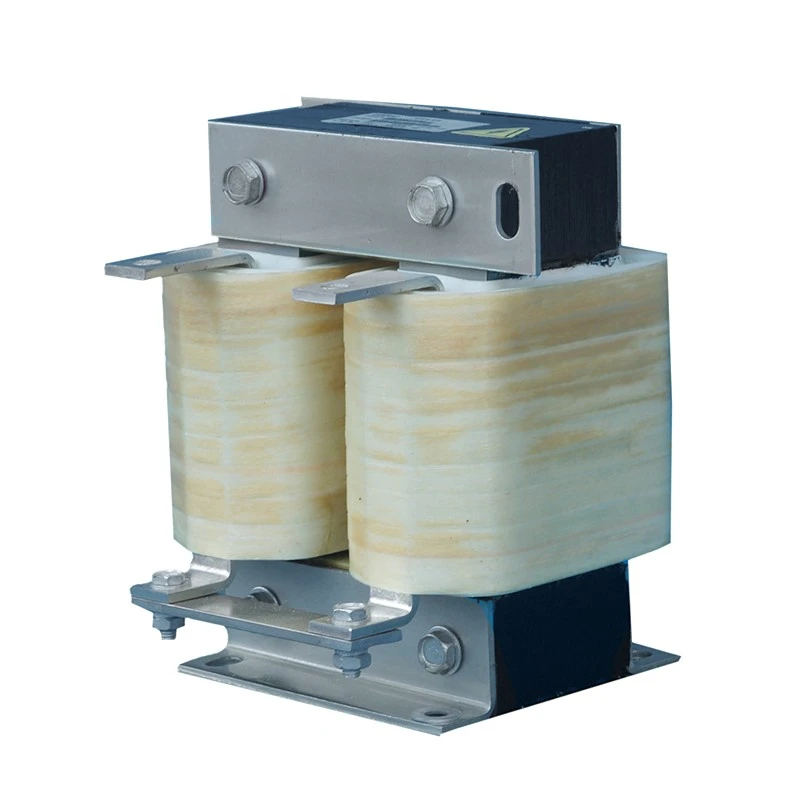

Pionowy dławik łącza prądu stałego instaluje się w pośrednim obwodzie szyny prądu stałego systemów przetwornic częstotliwości w celu poprawy stabilności zasilania prądem stałym podczas pracy ciągłej i dynamicznych zmian obciążenia.
W przeciwieństwie do poziomych konstrukcji o niskim profilu, ta konfiguracja skupia się na zmniejszeniu szerokości obudowy poprzez pionowo ułożony rdzeń i konstrukcję uzwojenia. Wąska podstawa umożliwia instalację wielu komponentów przetwornicy obok siebie, dzięki czemu nadaje się do standardowych szaf elektrycznych o ograniczonej przestrzeni poziomej.
Reaktory Dufew są produkowane z:
- Rdzenie ze stali krzemowej walcowanej na zimno o niskiej stratności
- Odporne na polaryzację prądu stałego segmentowe struktury magnetyczne ze szczeliną powietrzną
- Systemy izolacji wysokotemperaturowych klasy F
- Impregnacja próżniowa
- Opcje uzwojenia miedzianego lub aluminiowego
Zoptymalizowana struktura pionowa zapewnia niezawodną wydajność indukcyjną, efektywne odprowadzanie ciepła i elastyczną integrację z przemysłowymi systemami sterowania.
Wiele przemysłowych szaf sterowniczych wymaga instalacji komponentów o dużej gęstości przy zachowaniu niewielkiej szerokości całkowitej. Konfiguracja pionowa zmniejsza przestrzeń do montażu w poziomie, umożliwia bardziej efektywne rozmieszczenie jednostek napędowych obok siebie oraz lepsze wykorzystanie dostępnej głębokości i wysokości szafy. Konstrukcja ta jest szczególnie odpowiednia dla szaf VFD, gdzie szerokość jest głównym ograniczeniem przestrzeni.
Pionowa konstrukcja podąża za naturalnym kierunkiem przepływu powietrza w wielu szafach przemysłowych, wspierając ścieżkę wentylacji od dołu do góry, co zapewnia bardziej efektywne odprowadzanie ciepła podczas ciągłej pracy. Zmniejszając lokalną akumulację ciepła i utrzymując stabilność termiczną przy obciążeniach znamionowych, konstrukcja pomaga zapewnić stałą wydajność elektryczną podczas długotrwałej pracy.
Podczas przyspieszania, zwalniania lub pracy ze zmiennym obciążeniem wahania prądu szyny DC mogą zwiększać obciążenie komponentów mocy. Dławik pomaga wygładzić zmiany prądu i zmniejszyć wpływ prądu tętniącego, zapewniając bardziej stabilną pracę szyny DC, jednocześnie pomagając chronić kondensatory i elementy falownika.
Pionowa konstrukcja jest zoptymalizowana pod kątem praktycznej instalacji w szafie, z niewielką powierzchnią montażową w poziomie, stabilnym rozmieszczeniem szczeliny powietrznej i kompaktowym układem zacisków. Niezawodne wsparcie mechaniczne umożliwia łatwiejszą integrację komponentu z urządzeniami przemysłowymi, jednocześnie zmniejszając ograniczenia dotyczące ogólnego układu szafy.
Pionowo ustawiona konstrukcja magnetyczna zmniejsza szerokość zajmowanej szafy, zachowując jednocześnie wymaganą indukcyjność. Wąski profil instalacyjny pozwala efektywnie wykorzystać dostępną przestrzeń w szafie i doskonale nadaje się do układów elektrycznych o dużej gęstości.
Ciągły prąd stały może powodować odchylenie magnetyczne i zwiększać ryzyko nasycenia. Dufew wykorzystuje segmentową strukturę szczeliny powietrznej, aby utrzymać stabilną indukcyjność i poprawić liniowość magnetyczną, pomagając zmniejszyć ryzyko nasycenia i zapewniając niezawodną ciągłą pracę DC.
Różne wartości znamionowe prądu wymagają różnych rozwiązań przewodów. Dostępne są uzwojenia miedziane i aluminiowe, natomiast w modelach wysokoprądowych można zastosować uzwojenia foliowe. Zoptymalizowana struktura uzwojenia pomaga kontrolować straty elektryczne i poprawia odprowadzanie ciepła, zapewniając stabilną, długoterminową wydajność.
Układ zacisków został zaprojektowany specjalnie do integracji z szafą pionową, umożliwiając wygodne połączenie z systemami górnych szyn zbiorczych, jednocześnie zmniejszając przestrzeń wymaganą do poziomego prowadzenia kabli. Zapewnia to czystszy układ okablowania i upraszcza instalację w kompaktowych panelach sterowania.
Przykład: CDL-600-0600-EIDA
| Kod | Opis |
|---|---|
| CDL | Seria dławików prądu stałego |
| 600 | Poziom napięcia (600 = 690 V DC) |
| 0600 | Prąd znamionowy (0600 = 600A, 2500 = 2500A) |
| EI | Struktura rdzenia (EI = rdzeń trójfazowy, UI = rdzeń jednofazowy) |
| D/W | Struktura instalacji (D = pionowo, W = poziomo) |
| klimatyzacja | Materiał uzwojenia (A = aluminium, C = miedź) |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Pionowy dławik łącza DC |
| Aplikacja | Systemy magistrali VFD DC |
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prąd znamionowy | 5A - 3800A |
| Częstotliwość robocza | 50 Hz / 60 Hz / Dostosowane do 500 Hz |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Możliwość przeciążenia | 1,5× prąd znamionowy przez 60 sekund |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ (1000VDC) |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | Klasa F (155℃) |
| Klasa temperaturowa | T40 |
| Stopień trudnopalności | UL94V-2 |
| Poziom hałasu | ≤65dB |
| Żywotność usługi | ≥15 lat |
| Standardy | IEC289 / GB10229 / JB9644 |
| Aplikacja | Główne wymaganie |
|---|---|
| Standardowe szafy sterujące VFD | Popraw stabilność magistrali DC |
| Systemy napędu wind | Obsługuje częste cykle przyspieszania |
| Dźwigi i urządzenia podnoszące | Utrzymuj niezawodną konwersję mocy |
| Systemy serwonapędów | Zmniejsz wpływ tętnienia |
| Urządzenia automatyki przemysłowej | Zoptymalizuj wykorzystanie przestrzeni w szafce |
| Maszyny do formowania wtryskowego | Popraw niezawodność układu napędowego |
| Systemy testowe | Utrzymuj stabilne zasilanie prądem stałym |
| Porównanie | Pionowy dławik łącza DC | Poziomy dławik łącza DC |
|---|---|---|
| Struktura | Wysoka i wąska konstrukcja | Płaska, niskoprofilowa konstrukcja |
| Główna zaleta | Oszczędza szerokość szafki | Oszczędza wysokość szafki |
| Najlepsze warunki instalacji | Ograniczona szerokość, wystarczająca wysokość | Ograniczona wysokość, wystarczająca głębokość |
| Metoda chłodzenia | Pionowa ścieżka przepływu powietrza | Pozioma ścieżka przepływu powietrza |
| Układ terminala | Najlepsze połączenie | Połączenie boczne |
| Typowe zastosowanie | Standardowe szafy przemysłowe | Szafy kompaktowe o niskiej wysokości |
Nadaje się do szaf elektrycznych, w których przestrzeń pozioma jest ograniczona, ale dostępny jest prześwit w pionie. Wąska konstrukcja pomaga inżynierom osiągnąć kompaktowe układy wewnętrzne.
Konfiguracja pionowa skupia się na zmniejszeniu szerokości szafy, natomiast konfiguracja pozioma została opracowana do zastosowań z ograniczoną wysokością szafy.
Wydajność elektryczna zależy od konstrukcji magnetycznej, wartości indukcyjności i prądu znamionowego. Pionowa konstrukcja poprawia przede wszystkim elastyczność instalacji i integrację z szafką.
Tak. Dufew obsługuje niestandardowe rozwiązania, w tym parametry elektryczne, wymiary, konstrukcje montażowe i materiały przewodzące zgodnie z wymaganiami projektu.
Dufew Electric specjalizuje się w niestandardowych komponentach energoelektroniki, w tym dławikach łącza prądu stałego, dławikach prądu przemiennego, rezystorach hamowania, transformatorach i powiązanych rozwiązaniach elektrycznych.
Dzięki profesjonalnym możliwościom inżynieryjnym i kontrolowanym procesom produkcyjnym, Dufew zapewnia niezawodne rozwiązania reaktorów do automatyki przemysłowej, systemów VFD i zastosowań związanych z konwersją mocy.
Możliwości produkcyjne obejmują:
- Precyzyjne przetwarzanie rdzenia
- Produkcja uzwojeń
- Regulacja szczeliny powietrznej
- Impregnacja próżniowa
- Testowanie wydajności elektrycznej
Każdy produkt jest weryfikowany poprzez badanie rezystancji izolacji, napięcia wytrzymywanego, indukcyjności, wzrostu temperatury i badania hałasu.
Dufew utrzymuje ciągłe doskonalenie zarządzania jakością i standardów produktów. Firma zapewnia certyfikaty zarządzania jakością ISO, certyfikaty CE, raporty z testów produktów i dokumenty techniczne w celu wspierania globalnych klientów przemysłowych.
Dufew stosuje zorientowane na eksport rozwiązania w zakresie opakowań, aby zapewnić bezpieczny transport reaktorów przemysłowych.
Opakowanie zawiera:
- Ochrona przed wilgocią elementów izolacyjnych
- Wzmocnione mocowanie podczas transportu
- Dostosowane drewniane skrzynki do dużych modeli
- Identyfikacja produktu i dokumentacja techniczna
Każdy reaktor jest sprawdzany przed wysyłką i dostarczany z wymaganymi dokumentami zgodnie z wymaganiami projektu klienta.
