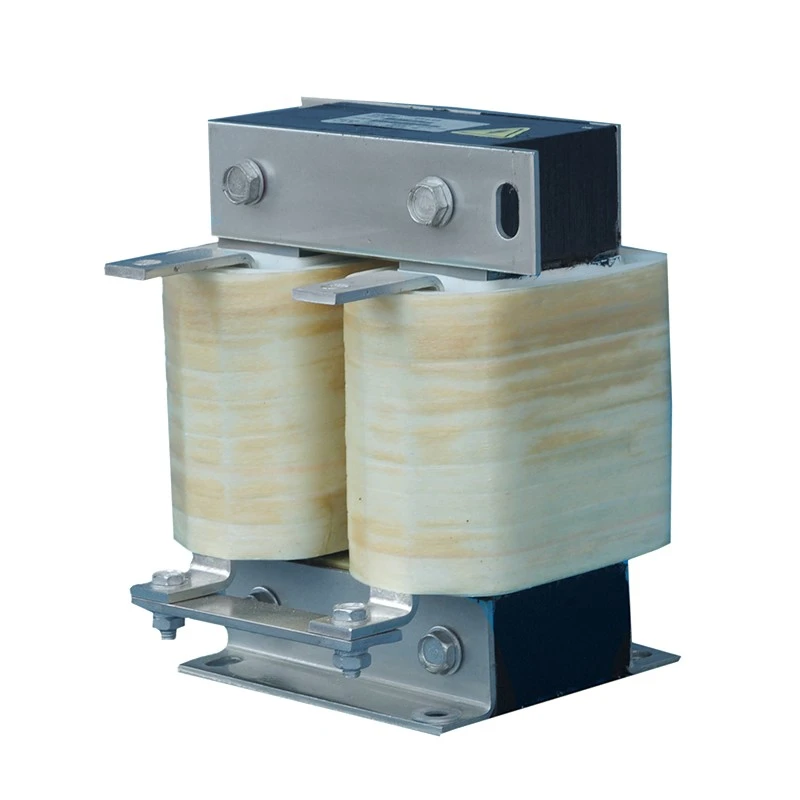

Dławik łącza DC VFD jest połączony szeregowo w obwodzie pośredniej szyny DC pomiędzy mostkiem prostowniczym a stopniem falownika systemu VFD.
Podczas konwersji prądu przemiennego na prąd stały działanie prostownika i zmiany obciążenia mogą powodować tętnienia prądu i wahania elektryczne w szynie prądu stałego. Reaktor wykorzystuje charakterystykę indukcyjnego magazynowania energii w celu wygładzenia zmian prądu, utrzymania ciągłego przepływu prądu stałego i poprawy stabilności zasilania falownika.
W przeciwieństwie do standardowych dławików prądu przemiennego, dławiki łącza DC są zaprojektowane do pracy w warunkach ciągłego prądu stałego. Dufew wykorzystuje odporną na polaryzację prądu stałego segmentową strukturę magnetyczną ze szczeliną powietrzną, aby utrzymać stabilną indukcyjność i zmniejszyć ryzyko nasycenia magnetycznego.
Reaktor charakteryzuje się:
- Rdzeń ze stali krzemowej walcowanej na zimno o niskiej stratności dla zmniejszenia strat magnetycznych
- Segmentowa struktura szczeliny powietrznej zapewniająca stabilną pracę DC
- System izolacji klasy F zapewniający niezawodność w wysokich temperaturach
- Proces impregnacji próżniowej zapewniający wytrzymałość mechaniczną i odporność na wilgoć
- Opcje uzwojenia miedzianego lub aluminiowego dla różnych wymagań prądowych
Te cechy konstrukcyjne sprawiają, że dławiki łącza DC Dufew nadają się do systemów VFD wymagających stabilnej wydajności szyny DC, długiej żywotności i niezawodnego działania.
Stopień prostownika w naturalny sposób generuje składowe tętnienia prądu stałego. Dławik łącza DC wygładza przebieg prądu, redukuje tętnienie prądu i pomaga utrzymać ciągłe przewodzenie prądu, zapewniając bardziej stabilne wejście do falownika. Zmniejsza to wahania napięcia zasilania prądem stałym i zapewnia stałą pracę silnika.
Nadmierny prąd tętnienia może zwiększyć nagrzewanie się kondensatora i przyspieszyć starzenie się podzespołów. Zmniejszając naprężenie ładowania i obciążenie termiczne komponentów szyny DC, dławik może pomóc wydłużyć żywotność kondensatora, poprawić ogólną niezawodność komponentów i zmniejszyć wymagania konserwacyjne.
Urządzenia przemysłowe często działają w warunkach częstych przyspieszania, hamowania i zmian obciążenia. Reaktor pomaga utrzymać stabilną pracę falownika i zmniejszyć wpływ elektryczny szybkich zmian obciążenia, jednocześnie wspierając niezawodną pracę urządzeń półprzewodnikowych mocy.
Poprawiając charakterystykę szyny DC i zmniejszając zniekształcenia prądu, dławik pomaga zoptymalizować wykorzystanie mocy i ograniczyć wpływ harmonicznych. Dzięki temu nadaje się do przemysłowych systemów napędowych dużej mocy, gdzie wymagana jest stabilna wydajność elektryczna.
Ciągły prąd stały może powodować polaryzację magnetyczną i zwiększać ryzyko nasycenia rdzenia w konwencjonalnych konstrukcjach reaktorów. Technologia segmentowych szczelin powietrznych firmy Dufew zapewnia bardziej stabilną indukcyjność i lepszą liniowość magnetyczną, pomagając zmniejszyć ryzyko nasycenia i utrzymać niezawodną pracę w ciągłych warunkach prądu stałego.
Konstrukcja uzwojenia jest zaprojektowana do pracy przy wysokim prądzie prądu stałego i może wykorzystywać przewody miedziane lub aluminiowe, zgodnie z wymaganiami zastosowania. Niska utrata rezystancji i kontrolowany wzrost temperatury przyczyniają się do stabilnej, długoterminowej wydajności. W przypadku modeli wysokoprądowych można również zastosować foliowe struktury uzwojenia, aby poprawić odprowadzanie ciepła przy zachowaniu zwartej konstrukcji instalacji.
Proces impregnacji próżniowej wzmacnia system izolacji i poprawia stabilność mechaniczną, odporność na wilgoć i odporność na wibracje. Obróbka ta pomaga utrzymać niezawodne działanie elektryczne i mechaniczne podczas długotrwałej eksploatacji przemysłowej.
Rozwiązania Dufew DC Link Reactor są szeroko stosowane w przemysłowych systemach konwersji mocy i napędach silnikowych.
| Aplikacja | Główne wymaganie |
|---|---|
| Systemy napędów o zmiennej częstotliwości | Zmniejsz tętnienie prądu stałego i popraw niezawodność napędu |
| Systemy napędu serwo | Popraw stabilność szyny DC podczas pracy dynamicznej |
| Windy | Obsługuje częste cykle przyspieszania i hamowania |
| Dźwigi portowe i urządzenia dźwigowe | Zwiększ niezawodność w warunkach dużego obciążenia |
| Walcarki | Zmniejsz obciążenie elektryczne podczas ciągłej pracy |
| Wtryskarki | Popraw stabilność napędu silnika |
| Maszyny do ciągnienia drutu | Utrzymuj płynne przenoszenie mocy |
| Maszyny włókiennicze | Wspieraj stabilną, długoterminową pracę |
| Testowanie systemów | Popraw spójność elektryczną |
Dławik łącza DC jest zalecany, gdy w systemie VFD występują:
| Stan systemu | Zalecany cel |
|---|---|
| Częste wahania prądu stałego | Zmniejsz prąd tętnienia |
| VFD źródła napięcia z filtrem kondensatorowym | Chroń kondensatory szyny DC |
| Zasilanie transformatora o dużej mocy | Popraw stabilność zasilania |
| Asymetria napięcia trójfazowego | Zmniejsz obciążenie elektryczne |
| Częste przyspieszanie i zwalnianie | Popraw niezawodność falownika |
| Wysokie wymagania dotyczące jakości energii | Zmniejsz wpływ harmonicznych |
Przykład: CDL-600-0600-EIDA
| Kod | Opis |
|---|---|
| CDL | Seria dławików prądu stałego |
| 600 | Poziom napięcia (600 = 690 V DC) |
| 0600 | Prąd znamionowy (0600 = 600A, 2500 = 2500A) |
| EI | Struktura rdzenia (EI = rdzeń trójfazowy, UI = rdzeń jednofazowy) |
| D | Struktura instalacji (D = instalacja pionowa, W = instalacja pozioma) |
| A | Materiał uzwojenia (A = aluminium, C = miedź) |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Dławik łącza DC VFD |
| Pozycja montażowa | Obwód szyny DC pomiędzy prostownikiem a falownikiem |
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość robocza | 50 Hz / 60 Hz / Dostosowane do 500 Hz |
| Prąd znamionowy | 5A - 3800A |
| Spadek napięcia | 0,5% / 1% / 2% / 4% |
| Możliwość przeciążenia | 1,5-krotność prądu znamionowego przez 60 sekund, przerwa 1 godzina |
| Wytrzymałość dielektryczna | 3000VAC / 50Hz / 5mA / 1min |
| Rezystancja izolacji | ≥100MΩ przy 1000VDC |
| Stopień ochrony | IP00/IP20 |
| Klasa izolacji | Klasa F (155℃) |
| Stopień trudnopalności | UL94V-2 |
| Poziom hałasu | ≤65dB (testowane w odległości poziomej 1 metra) |
| Żywotność usługi | ≥15 lat |
| Obowiązujące standardy | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric specjalizuje się w niestandardowych komponentach energoelektroniki, w tym dławikach łącza prądu stałego, dławikach prądu przemiennego, rezystorach hamowania, transformatorach i powiązanych rozwiązaniach elektrycznych.
Dzięki profesjonalnym możliwościom inżynieryjnym i kontrolowanym procesom produkcyjnym, Dufew zapewnia niezawodne rozwiązania reaktorów do systemów VFD, automatyki przemysłowej i zastosowań związanych z konwersją mocy.
Produkcja Dufew obejmuje:
- Precyzyjna obróbka rdzenia ze stali krzemowej
- Produkcja segmentowych struktur magnetycznych ze szczeliną powietrzną
- Produkcja uzwojeń z miedzi i aluminium
- Impregnacja próżniowa
- Proces utwardzania w wysokiej temperaturze
- Testowanie wydajności elektrycznej
Każdy reaktor przechodzi rygorystyczne procedury kontrolne, obejmujące:
| Przedmiot kontroli | Zamiar |
|---|---|
| Badanie rezystancji izolacji | Sprawdź niezawodność izolacji |
| Badanie wytrzymałości dielektrycznej | Potwierdź poziom bezpieczeństwa elektrycznego |
| Testowanie indukcyjności | Zapewnij wymagane właściwości reaktora |
| Testowanie wzrostu temperatury | Sprawdź wydajność cieplną |
| Testowanie hałasu | Kontroluj poziom hałasu podczas pracy |
| Kontrola wyglądu | Potwierdź jakość produkcji |
Dufew zapewnia rozwiązania dostosowane do indywidualnych potrzeb w oparciu o napięcie znamionowe, zakres prądu, indukcyjność, spadek napięcia, strukturę instalacji, przestrzeń w szafie i wymagania dotyczące materiału uzwojenia. Projekt można dostosować do różnych warunków elektrycznych i mechanicznych, aby zapewnić odpowiednią integrację z układem napędowym Klienta.
Usługi obejmują produkcję OEM, niestandardowy projekt reaktora, dokumentację techniczną i wsparcie w zakresie inżynierii aplikacji, pomagając klientom spełnić specyficzne wymagania projektu, od wyboru produktu po integrację systemu.
Produkty Dufew produkowane są zgodnie z uznanymi standardami przemysłowymi i wymogami jakościowymi.
Obowiązujące standardy obejmują:
| Standard | Opis |
|---|---|
| ISO9001 | System Zarządzania Jakością |
| IEC289:1987 | Standard reaktora |
| GB10229-88 | Norma dotycząca reaktora (odpowiednik IEC289:1987) |
| JB9644-1999 | Reaktor do półprzewodnikowych napędów elektrycznych |
| CE | Wymóg zgodności produktu |
Dufew zapewnia rozwiązania w zakresie opakowań w standardzie eksportowym, aby zapewnić bezpieczny transport i niezawodne działanie produktu.
- Ochrona odporna na wilgoć
- Odporna na wstrząsy konstrukcja mocująca
- Wzmocnione drewniane skrzynie eksportowe do dużych reaktorów
- Etykiety produktów i dokumenty techniczne
- Zapisy kontroli przed wysyłką
Każde urządzenie przed dostawą jest sprawdzane pod kątem zgodności parametrów elektrycznych i wymagań mechanicznych ze specyfikacją klienta.
Dufew wspiera:
- Produkcja seryjna
- Projekty OEM
- Przesyłka międzynarodowa
- Indywidualne wymagania dotyczące opakowań
| Wymiar porównawczy | Dławik łącza DC VFD | Standardowy trójfazowy dławik prądu przemiennego |
|---|---|---|
| Pozycja montażowa | Instalowany w sekcji szyny DC pomiędzy prostownikiem a falownikiem | Instalowany po stronie wejściowej AC lub wyjściowej AC systemów VFD |
| Konstrukcja rdzenia magnetycznego | Segmentowy rdzeń ze szczeliną powietrzną przeznaczony dla prądu stałego z elementami tętniącymi prądu przemiennego | Konwencjonalny rdzeń magnetyczny przeznaczony do symetrycznego strumienia magnetycznego prądu przemiennego |
| Główna funkcja | Płynne tętnienie prądu stałego, poprawa stabilności szyny DC, zmniejszenie naprężeń na komponentach prądu stałego | Redukcja harmonicznych prądu przemiennego, ograniczenie prądu udarowego i poprawa jakości przebiegu prądu przemiennego |
| Warunki pracy | Działa w warunkach polaryzacji prądu stałego i wymaga konstrukcji odpornej na nasycenie | Działa w zmiennych warunkach magnetycznych prądu przemiennego |
| Typowa wartość zastosowania | Chroni kondensatory prądu stałego i poprawia stabilność pracy falownika | Poprawia jakość zasilania po stronie prądu przemiennego i ochronę po stronie silnika |
Dławik łącza prądu stałego jest zainstalowany w obwodzie szyny prądu stałego, aby wygładzić wahania prądu i zmniejszyć naprężenia tętniące na elementach prądu stałego. Dławik AC jest instalowany po stronie prądu przemiennego w celu kontrolowania harmonicznych wejściowych lub wyjściowego naprężenia elektrycznego. Ich pozycje montażowe i wymagania projektowe są różne.
Jest zalecany do systemów VFD o dużych mocach znamionowych, znacznych tętnieniach prądu DC, częstych zmianach obciążenia lub zastosowaniach wymagających lepszej stabilności szyny DC.
Ograniczając prąd tętniący i zmniejszając wahania prądu ładowania, reaktor obniża naprężenia termiczne i elektryczne kondensatorów prądu stałego, pomagając poprawić ich niezawodność i żywotność.
Tak. Dufew umożliwia dostosowanie napięcia znamionowego, wydajności prądowej, wartości indukcyjności, spadku napięcia, materiału uzwojenia, wymiarów i konfiguracji instalacji zgodnie z wymaganiami projektu.
Dufew Electric zapewnia dostosowane do indywidualnych potrzeb rozwiązania dławików prądu stałego dla przemysłowych systemów VFD, urządzeń do konwersji mocy i zastosowań automatyki.
Dzięki profesjonalnym możliwościom inżynieryjnym, zaawansowanym procesom produkcyjnym i ścisłej kontroli jakości, Dufew pomaga klientom poprawić stabilność szyny DC, zmniejszyć naprężenia elektryczne i osiągnąć niezawodną, długoterminową pracę.
Skontaktuj się z Dufew Electric, aby uzyskać niestandardowy projekt reaktora, współpracę OEM i wsparcie projektowe.
