Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.
Duże urządzenia przemysłowe często generują podczas pracy dużą ilość energii elektrycznej, co wymaga niezawodnych systemów rezystorów do bezpiecznego zarządzania energią.

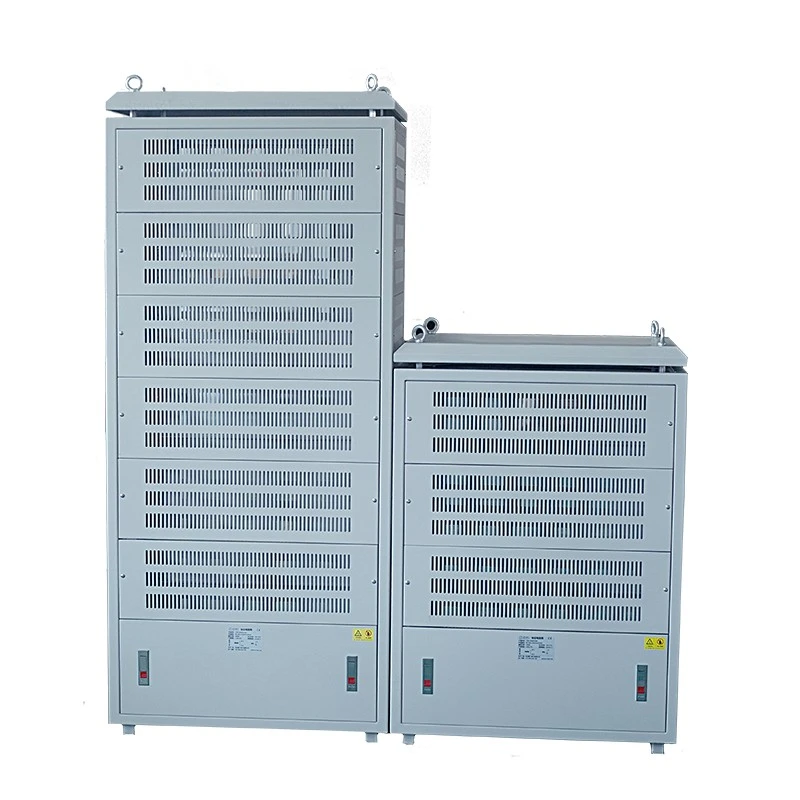

Szafka z rezystorami dużej mocy Dufew Electric integruje wiele elementów rezystorów w kompletny system szafy za pomocą przewodzących połączeń ze stali nierdzewnej i miedzianych szyn zbiorczych.
Szafka przeznaczona jest dla:
- Rozpraszanie energii o dużej mocy
- Praca wysokoprądowa
- Przemysłowe zastosowania z obciążeniem rezystancyjnym
- Niestandardowe rozwiązania rezystorów
W przeciwieństwie do standardowych skrzynek z rezystorami zaprojektowanych do zastosowań o małej i średniej mocy, w tej szafce zastosowano modułową, wielowarstwową strukturę, która umożliwia większą moc, łatwiejszą konserwację i elastyczną konfigurację.
Dostępne specyfikacje:
- Zakres mocy: 20KW-500KW
-Napięcie robocze: ≤3000V
- Zakres rezystancji: 0,01Ω-1KΩ
- Dokładność rezystancji: ±3% / ±5% / ±10%
Dufew Electric zapewnia rozwiązania dostosowane do indywidualnych potrzeb w zależności od mocy sprzętu, cyklu pracy, środowiska instalacji i wymagań elektrycznych.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Szafka z rezystorami dużej mocy |
| Zakres mocy | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3% / ±5% / ±10% |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Norma odniesienia | GB-5792 |
Dufew Electric zapewnia dostosowane do indywidualnych potrzeb rozwiązania w zakresie szaf z rezystorami w oparciu o kluczowe wymagania aplikacji, w tym moc, napięcie robocze, wartość rezystancji, cykl pracy, warunki chłodzenia, środowisko instalacji i wymiary szafy.
Urządzenia przemysłowe wymagają systemów rezystorów, które wytrzymują wielokrotne operacje, wysokie obciążenia termiczne i wymagające warunki pracy. Dufew Electric projektuje rozwiązania, aby sprostać tym wyzwaniom i zapewnić stabilną pracę w zastosowaniach wymagających dużej mocy.
Urządzenia takie jak silniki, napędy i systemy podnoszenia mogą generować nadmierną energię elektryczną podczas hamowania lub pracy. Bez skutecznego zarządzania rezystancją energia ta może prowadzić do wahań napięcia, niestabilności systemu, aktywacji zabezpieczeń sprzętu i zmniejszenia wydajności operacyjnej.
Zastosowania rezystorów dużej mocy generują znaczne ciepło podczas pracy. Bez odpowiedniej konstrukcji termicznej nadmierny wzrost temperatury może powodować nierównomierny rozkład temperatury, dryft wartości rezystancji, przyspieszone starzenie się komponentów i skrócenie żywotności.
Różne projekty przemysłowe wymagają różnych mocy znamionowych, wartości rezystancji, poziomów napięcia, konstrukcji instalacji i metod chłodzenia, aby spełnić określone warunki pracy.
Dufew Electric projektuje szafy z rezystorami zgodnie z rzeczywistymi wymaganiami aplikacji, dostarczając niestandardowe rozwiązania zamiast tylko standardowych, stałych modeli.
Główną zaletą szafy z rezystorami dużej mocy Dufew Electric jest możliwość wyboru odpowiednich elementów rezystorowych zgodnie z wymaganiami aplikacji.
Szafa może integrować różne technologie rezystorów:
| Typ elementu rezystora | Charakterystyka | Typowe zastosowania |
|---|---|---|
| Element rezystora falistego | Wysoka gęstość mocy, wydajne odprowadzanie ciepła, odpowiednie do dużej absorpcji energii | Układy hamulcowe, napędy przemysłowe, maszyny ciężkie |
| Element rezystora rurowego | Uszczelniona konstrukcja, odporność na wilgoć, duża trwałość mechaniczna | Urządzenia zewnętrzne, porty, systemy wydobywcze |
| Element rezystora w aluminiowej obudowie | Zwarta konstrukcja, dobra ochrona, elastyczny montaż | Przemysłowe systemy sterowania, kompaktowe zastosowania oporowe |
Ta modułowa konstrukcja pozwala klientom uzyskać odpowiednią konfigurację rezystorów bez konieczności przeprojektowywania całego systemu.
W zastosowaniach przemysłowych dużej mocy niezawodność połączeń elektrycznych bezpośrednio wpływa na stabilność systemu i długoterminową wydajność operacyjną. Szafka z rezystorami elektrycznymi dużej mocy Dufew została zaprojektowana ze wzmocnionymi konstrukcjami elektrycznymi, aby wytrzymać wymagające warunki pracy.
W szafie zastosowano konstrukcje przewodzące ze stali nierdzewnej, połączenia szyn zbiorczych z miedzi, niezawodny układ okablowania wewnętrznego i izolację galwaniczną pomiędzy sekcjami rezystorów, aby zapewnić stabilną transmisję prądu.
Taka konstrukcja pomaga zmniejszyć rezystancję połączenia, poprawić obciążalność prądową i utrzymać stabilną pracę w warunkach dużego obciążenia.
Można łączyć wiele modułów rezystorów, aby uzyskać różne wymagania dotyczące mocy, co pozwala na elastyczną konfigurację w zależności od warunków zastosowania.
Modułowa konstrukcja zapewnia dostosowaną moc, regulowane wartości rezystancji, łatwiejsze przyszłe modyfikacje i przydatność do różnych cyklów pracy.
Rezystory dużej mocy generują podczas pracy znaczną ilość ciepła. Skuteczne zarządzanie temperaturą jest niezbędne do utrzymania stabilnej rezystancji i wydłużenia żywotności.
Dufew Electric optymalizuje rozpraszanie ciepła poprzez niezależną konstrukcję przepływu powietrza, dostosowane do indywidualnych potrzeb rozwiązania chłodzące i zintegrowaną ochronę temperaturową.
Każda sekcja rezystora ma wydzieloną przestrzeń przepływu powietrza, aby poprawić wydajność usuwania ciepła, zmniejszyć akumulację ciepła i utrzymać stałą temperaturę roboczą.
W zależności od wymagań różnych zastosowań metody chłodzenia mogą obejmować naturalne chłodzenie powietrzem, wymuszone chłodzenie powietrzem i dostosowane do potrzeb konstrukcje wentylacyjne.
Szafa może zintegrować elementy monitorujące temperaturę i zabezpieczające, aby zapobiec przegrzaniu, poprawić bezpieczeństwo pracy i wydłużyć żywotność rezystora.
Klienci przemysłowi wymagają sprzętu, który zapewnia niezawodne działanie, a jednocześnie umożliwia wygodną konserwację. Szafka z rezystorami elektrycznymi dużej mocy Dufew ma modułową strukturę wewnętrzną, aby uprościć kontrolę i serwisowanie.
Każda sekcja rezystora zawiera niezależne połączenia elektryczne, oddzielne struktury instalacyjne, łatwy dostęp konserwacyjny i indywidualne projekty zabezpieczeń.
Jeśli sekcja rezystora wymaga przeglądu, technicy mogą serwisować uszkodzony moduł bez wymiany całej szafy, co pomaga skrócić czas konserwacji i przestoje.
Niezależne sekcje rezystorów pomagają izolować potencjalne awarie i poprawiają ogólną niezawodność systemu podczas ciągłej pracy.
Modułowa konstrukcja umożliwia uwzględnienie dodatkowej pojemności rezystora podczas przyszłych aktualizacji systemu, zapewniając większą elastyczność w przypadku zmieniających się wymagań aplikacji.
Szafka z rezystorami elektrycznymi dużej mocy Dufew jest stosowana w gałęziach przemysłu wymagających niezawodnych rozwiązań rezystancji do absorpcji energii, testowania i kontroli mocy.
| Aplikacja | Typowy sprzęt | Główne wymagania | Rozwiązanie Dufewa |
|---|---|---|---|
| Przemysłowe systemy napędowe | Przemienniki częstotliwości, systemy serwo, urządzenia sterujące silnikami | Absorpcja energii podczas hamowania i stabilność pracy | Moduły rezystorowe dużej mocy z niestandardową konfiguracją rezystancji |
| Ciężki sprzęt do podnoszenia | Żurawie portowe, żurawie wieżowe, systemy wyciągowe | Częste cykle hamowania i duże obciążenia energetyczne | Trwała konstrukcja obudowy rezystora umożliwiająca wielokrotną pracę |
| Sprzęt górniczy | Systemy podnoszenia, napędy do dużych obciążeń | Odporność na wibracje i ciągła praca | Solidna konstrukcja o niezawodnych parametrach termicznych |
| Sprzęt produkcyjny | Walcarki, wtryskarki, maszyny włókiennicze | Stabilna odporność podczas produkcji | Dostosowana konfiguracja rezystorów do warunków przemysłowych |
| Systemy testowania mocy | Platformy do testowania sprzętu, systemy testów elektrycznych | Kontrolowane obciążenie elektryczne i weryfikacja niezawodności | Elastyczne rozwiązania w zakresie obciążeń dużej mocy |
Wybór szafy z rezystorami dużej mocy wymaga czegoś więcej niż tylko wybrania mocy znamionowej. Dufew Electric ocenia całe środowisko operacyjne i wymagania aplikacji przed zaleceniem odpowiedniej konfiguracji.
W procesie selekcji uwzględniane są kluczowe parametry elektryczne, w tym moc znamionowa, napięcie robocze, wartość rezystancji, wymagania prądowe i cykl pracy, aby mieć pewność, że szafa z rezystorami spełnia wymagania systemu.
Warunki pracy również odgrywają ważną rolę w wyborze konfiguracji. Należy wziąć pod uwagę takie czynniki, jak praca ciągła lub przerywana, częstotliwość robocza, czas trwania obciążenia i wymagania dotyczące pochłaniania energii.
Środowisko instalacji wpływa na konstrukcję szafy i projekt chłodzenia. Ważne kwestie obejmują instalację wewnątrz lub na zewnątrz, dostępną przestrzeń instalacyjną, warunki chłodzenia, narażenie na kurz lub wilgoć oraz wymagania konserwacyjne.
W oparciu o te czynniki Dufew Electric zapewnia dobór odpowiednich elementów rezystorowych, konstrukcji szaf i projektów zarządzania ciepłem, aby spełnić różne wymagania zastosowań przemysłowych.
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Szafka z rezystorami dużej mocy |
| Opcje elementu rezystora | Obudowa z tektury falistej / rurowej / aluminiowej |
| Pojemność mocy | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3% / ±5% / ±10% |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Standard | GB-5792 |
Przykład: CRC 100KW 2,7R J
| Kod | Opis |
|---|---|
| CRC | Szafka z rezystorami dużej mocy |
| 100KW | Moc znamionowa |
| 2,7R | Oporność znamionowa |
| J | Dokładność rezystancji (K=±10%, J=±5%, H=±3%) |
Aby zapewnić niezawodne działanie przed dostawą, Dufew Electric przeprowadza kontrole elektryczne i mechaniczne.
| Przedmiot testowy | Warunek testowy | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Działanie cykliczne | >9000h |
| Test wilgotnego ciepła | 40 ℃ ± 2 / 90% -95% wilgotności względnej / 100 godz | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55 ℃, 55 ℃, 155 ℃ cykli | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych uszkodzeń |
| Przedmiot testowy | Stan | Wydajność |
|---|---|---|
| Siła terminala | 45N/30S | Żadnego luzu |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/S² | Żadnych uszkodzeń konstrukcyjnych |
Dufew Electric integruje produkcję elementów rezystorów, montaż szaf, projektowanie termiczne, testowanie elektryczne i dostosowane do indywidualnych potrzeb wsparcie inżynieryjne, aby zapewnić kompletne rozwiązania w zakresie rezystorów mocy do zastosowań przemysłowych.
Ta zintegrowana zdolność produkcyjna pomaga zapewnić spójność produktu i kontrolę jakości w całym procesie, od wyboru rezystora i produkcji po końcową dostawę.
Proces montażu rezystora obejmuje wybór elementu rezystora, weryfikację wartości rezystancji i montaż połączeń elektrycznych w celu zapewnienia stabilnych parametrów elektrycznych.
Integracja szafy obejmuje instalację rezystorów wielowarstwowych, montaż szyn miedzianych, instalację elementów ochronnych i integrację konstrukcji chłodzącej w celu zapewnienia niezawodnej pracy w warunkach dużej mocy.
Przed wysyłką każda szafa jest sprawdzana w celu sprawdzenia dokładności rezystancji, wydajności izolacji elektrycznej, niezawodności połączenia, jakości montażu mechanicznego i zgodności ze specyfikacjami produktu.
Dufew Electric postępuje zgodnie ze zorganizowanymi procedurami zarządzania jakością, aby zapewnić stabilną wydajność produktu i niezawodne działanie przez cały okres użytkowania.
Dokumenty jakościowe obejmują:
- Certyfikat Systemu Zarządzania Jakością ISO9001
- Certyfikat CE
- Raporty z testów produktów
- Protokoły kontroli fabrycznej
Dokumentację techniczną i raporty z inspekcji można dostarczyć zgodnie z konkretnymi wymaganiami projektu.
Jako urządzenia przemysłowe, szafy z rezystorami dużej mocy wymagają niezawodnego przygotowania do transportu, aby zapewnić bezpieczeństwo produktu podczas transportu i bezproblemową instalację po dostawie.
Dufew Electric zapewnia rozwiązania w zakresie opakowań spełniające standardy eksportowe, w tym ochronę przed wilgocią, wewnętrzne konstrukcje wzmacniające i etykiety identyfikacyjne produktów w celu poprawy niezawodności transportu.
Przed wysyłką inżynierowie potwierdzają kluczowe szczegóły, takie jak wymiary szafy, waga produktu, wymagania dotyczące podnoszenia i informacje dotyczące instalacji, aby pomóc klientom sprawnie przeprowadzić instalację po dostawie.
Szafka z rezystorami dużej mocy służy do pochłaniania energii o dużej mocy, symulacji obciążenia elektrycznego, ograniczania prądu i różnych przemysłowych zastosowań rezystancji, w których wymagana jest niezawodna kontrola mocy.
Rozwiązania Dufew Electric obsługują moc znamionową od 20 kW do 500 kW i można je konfigurować zgodnie ze specyficznymi wymaganiami klienta.
Tak. Różne elementy rezystorów, w tym rezystory faliste, rurowe i aluminiowe, można wybierać w zależności od warunków zastosowania i wymagań wydajnościowych.
Tak. Dufew Electric zapewnia rozwiązania dostosowane do indywidualnych potrzeb w oparciu o moc znamionową, wartość rezystancji, poziom napięcia, wymiary szafy, projekt chłodzenia i inne wymagania aplikacyjne.
W szafie zastosowano zoptymalizowaną konstrukcję przepływu powietrza, odpowiednie rozmieszczenie warstw rezystorów i opcjonalne systemy chłodzenia, aby utrzymać stabilną wydajność cieplną podczas pracy.
Klienci powinni podać kluczowe informacje dotyczące aplikacji, w tym wymaganą moc, napięcie, wartość rezystancji, cykl pracy i środowisko instalacji, co umożliwi firmie Dufew Electric zaprojektowanie odpowiedniego rozwiązania.
Tak. Dufew Electric zapewnia wsparcie inżynieryjne, dokumentację techniczną i informacje dotyczące testowania produktów zgodnie z konkretnymi wymaganiami projektu.
Różne zastosowania przemysłowe wymagają różnych konfiguracji rezystorów. Dufew Electric zapewnia rozwiązania dostosowane do indywidualnych potrzeb w oparciu o wymagania dotyczące zasilania, warunki napięcia, konfigurację rezystancji, środowisko pracy i wymagania instalacyjne.
Dzięki profesjonalnym możliwościom produkcyjnym i wsparciu inżynieryjnemu Dufew Electric pomaga klientom opracowywać niezawodne rozwiązania w zakresie rezystorów przemysłowych do różnych zastosowań energetycznych.
Skontaktuj się z firmą Dufew Electric, aby omówić wymagania projektu i otrzymać odpowiednie rozwiązanie w zakresie rezystorów przemysłowych.
