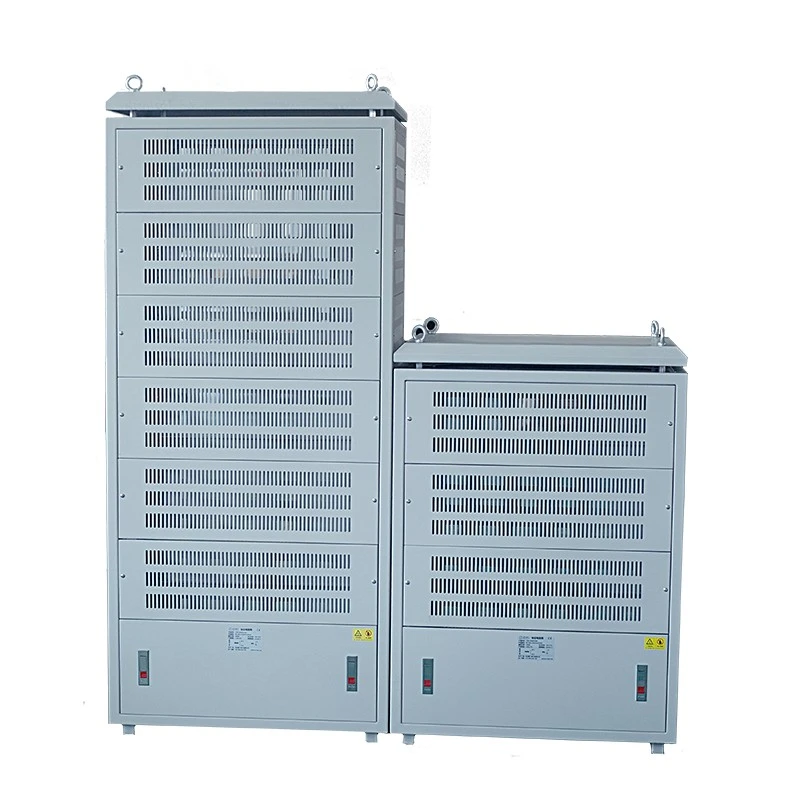

Szafka rezystora hamowania falownika jest krytycznym elementem stosowanym w zastosowaniach związanych z hamowaniem regeneracyjnym z napędem o zmiennej częstotliwości (VFD).
Kiedy silnik sterowany przez przetwornicę częstotliwości gwałtownie zwalnia, silnik może przejść w tryb regeneracyjny i zwrócić energię elektryczną do szyny DC falownika. Ta odzyskana energia zwiększa napięcie szyny DC.
Jeżeli nadmiar energii nie może zostać skutecznie uwolniony, w systemie inwertera może wystąpić:
- Alarmy przepięcia szyny DC
- Nieoczekiwane wyłączenie falownika
- Awaria hamowania
- Zmniejszona wydajność sprzętu
- Potencjalne uszkodzenie modułów mocy
Szafka rezystora hamowania falownika Dufew Electric współpracuje z jednostką hamującą, aby bezpiecznie zużywać regenerowaną energię i utrzymywać stabilną pracę falownika.
Podczas procesu hamowania:
1. Silnik generuje energię regeneracyjną podczas zwalniania.
2. Jednostka hamująca wykrywa podwyższone napięcie szyny DC.
3. Szafka rezystora hamowania jest podłączona do obwodu hamowania.
4. Rezystor przekształca energię elektryczną w energię cieplną.
5. Konstrukcja chłodząca szafy usuwa powstałe ciepło.
Ten kontrolowany proces rozpraszania energii pomaga utrzymać stabilną pracę podczas częstych cykli przyspieszania, zwalniania i hamowania awaryjnego.
W przeciwieństwie do szaf z rezystorami ogólnego przeznaczenia, szafa z rezystorami hamowania inwertera wymaga dokładnego dopasowania do całego systemu napędowego.
Nieprawidłowy dobór rezystora może skutkować:
- Niewystarczający moment hamowania
- Nadmierna temperatura rezystora
- Skrócona żywotność
- Niestabilna praca falownika
- Zmniejszona skuteczność hamowania
Dufew Electric ocenia rzeczywiste warunki pracy przed zaprojektowaniem szafy rezystora hamowania.
Kluczowe parametry wyboru obejmują:
| Czynnik wyboru | Wpływ na projektowanie |
|---|---|
| Napięcie falownika | Określa wymagania dotyczące izolacji i konfigurację rezystorów |
| Moc silnika | Określa zdolność pochłaniania energii |
| Częstotliwość hamowania | Wpływa na konstrukcję termiczną i pojemność rezystora |
| Bezwładność obciążenia | Określa poziom energii regeneracyjnej |
| Czas hamowania | Wpływa na zdolność do przeciążenia |
| Cykl pracy | Określa pracę ciągłą lub przerywaną |
| Środowisko instalacji | Wpływa na konstrukcję obudowy i metodę chłodzenia |
Dzięki selekcji opartej na inżynierii Dufew Electric zapewnia rozwiązania rezystorów hamowania dopasowane do rzeczywistych wymagań aplikacji.
W ciężkich urządzeniach przemysłowych silniki często pracują w zmiennych warunkach obciążenia.
Podczas:
- Szybkie zwalnianie
- Zatrzymanie awaryjne
- Opuszczanie ciężkiego ładunku
- Częste cykle start-stop
silnik może generować znaczną energię regeneracyjną.
Bez skutecznego urządzenia pochłaniającego energię, energia ta gromadzi się w szynie DC falownika i powoduje wzrost napięcia.
Szafka rezystora hamowania z falownikiem elektrycznym Dufew zapewnia kontrolowaną ścieżkę rozładowania poprzez przekształcanie regenerowanej energii elektrycznej w ciepło.
Korzyści obejmują:
- Zmniejszone wahania napięcia szyny DC
- Ulepszona ochrona falownika
- Bardziej stabilna skuteczność hamowania
- Zmniejszone ryzyko nieoczekiwanego wyłączenia
Dufew Electric wykorzystuje modułowe zespoły rezystorów falistych zaprojektowane specjalnie do zastosowań związanych z hamowaniem dynamicznym, zapewniając niezawodne pochłanianie energii w częstych warunkach hamowania.
Elementy rezystorów falistych charakteryzują się dużą powierzchnią rozpraszania ciepła, dużą gęstością mocy, stabilną rezystancją i przydatnością do powtarzających się cykli hamowania.
Szafa integruje wiele modułów rezystorów poprzez niezawodne struktury przewodzące i miedziane szyny zbiorcze. Każda warstwa rezystora ma niezależne połączenia elektryczne, wydzieloną przestrzeń rozpraszania ciepła, wzmocnione struktury przewodzące i zabezpieczenie przed monitorowaniem temperatury.
Modułowa konstrukcja zapewnia kilka korzyści:
Wiele modułów rezystorów równomiernie rozprowadza energię hamowania, zmniejszając naprężenia termiczne poszczególnych elementów i utrzymując stabilną skuteczność hamowania podczas ciągłej pracy.
Pojemność rezystora można dostosować do mocy silnika, częstotliwości hamowania, charakterystyki obciążenia i wymagań cyklu pracy.
Jeśli jeden moduł rezystora wymaga przeglądu lub wymiany, technicy mogą naprawić daną sekcję bez wymiany całej szafy, co skraca czas i koszty konserwacji.
Zarządzanie ciepłem jest jednym z najważniejszych czynników przy projektowaniu rezystora hamowania. Podczas częstych cykli hamowania nadmierny wzrost temperatury może powodować zmianę wartości rezystancji, zmniejszenie skuteczności hamowania, starzenie się podzespołów i skrócenie żywotności.
Dufew Electric projektuje rozwiązania w zakresie zarządzania ciepłem zgodnie z rzeczywistymi warunkami pracy. Szafa może zawierać zoptymalizowane kanały przepływu powietrza, niezależną przestrzeń wentylacyjną, boczne konstrukcje chłodzące, wentylatory wymuszonego chłodzenia i urządzenia zabezpieczające przed temperaturą.
W przypadku pomieszczeń z inwerterami i kompaktowych instalacji elektrycznych, boczne chłodzenie wyciągowe pomaga zmniejszyć cyrkulację gorącego powietrza wokół urządzeń inwerterowych, poprawić zarządzanie ciepłem w pomieszczeniu elektrycznym i zapobiegać gromadzeniu się ciepła w pobliżu szaf sterowniczych.
Rozwiązania chłodnicze można dostosować do częstotliwości hamowania, przestrzeni montażowej, wymagań dotyczących ciągłej pracy i warunków środowiskowych.
Różne zakłady przemysłowe mają różne ograniczenia dotyczące instalacji. Dufew Electric obsługuje niestandardowe konstrukcje szaf zgodnie z wymaganiami klienta i warunkami zastosowania.
Instalacja podłogowa jest odpowiednia do pomieszczeń elektrycznych, obszarów sterowania przemysłowego, pomieszczeń ze sprzętem i pomieszczeń z układami napędowymi.
Do jego zalet należy łatwy dostęp konserwacyjny, stabilna konstrukcja instalacji i przydatność do dużych systemów elektroenergetycznych.
Montaż boczny jest odpowiedni do zastosowań z ograniczoną przestrzenią instalacyjną, zintegrowanymi systemami wyposażenia i kompaktowymi układami elektrycznymi.
Opcje dostosowywania obejmują wymiary szafy, kierunek wprowadzania kabli, konstrukcję montażową i konfigurację chłodzenia.
Szafy z rezystorami hamowania Dufew zostały zaprojektowane specjalnie do układów hamulcowych z przetwornicą częstotliwości, absorpcji energii regeneracyjnej, sterowania zwalnianiem silnika i zastosowań związanych z hamowaniem dynamicznym.
System obsługuje zakres mocy od 20 kW do 500 kW i napięcie robocze do ≤3000 V, dzięki czemu nadaje się do zastosowań z falownikami średniej i dużej mocy.
W szafie zastosowano wzmocnione szyny miedziane, konstrukcje przewodzące ze stali nierdzewnej i zoptymalizowane projekty okablowania wewnętrznego, aby poprawić obciążalność prądową, zmniejszyć straty na połączeniach i utrzymać stabilną pracę przy dużym obciążeniu.
W szafie można zintegrować wyłączniki zabezpieczające przed temperaturą, wentylatory chłodzące, zaciski ochronne i niestandardowe konstrukcje obudów, aby poprawić bezpieczeństwo i niezawodność podczas długotrwałej pracy.
Szafka rezystora hamowania z falownikiem elektrycznym Dufew jest szeroko stosowana w systemach przemysłowych wymagających niezawodnej kontroli energii regeneracyjnej.
| Aplikacja | Sprzęt | Główne wymaganie |
|---|---|---|
| Sprzęt portowy | Dźwigi, systemy podnoszenia | Częste hamowanie i pochłanianie energii przy dużym obciążeniu |
| Systemy wydobywcze | Wciągniki kopalniane, urządzenia dźwigowe | Sterowanie obciążeniem o wysokiej bezwładności i praca ciągła |
| Systemy wind | Windy przemysłowe, platformy podnoszące | Powtarzające się cykle przyspieszania i hamowania |
| Przemysł stalowy | Walcarki, napędy ciężkie | Hamowanie regeneracyjne o wysokiej częstotliwości |
| Maszyny Przemysłowe | Duże układy silnikowe | Stabilna praca falownika |
| Systemy testowe | Platformy do testowania silników | Kontrolowana absorpcja obciążenia oporowego |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Szafka rezystora hamowania falownika |
| Aplikacja | Układ hamowania regeneracyjnego VFD |
| Element rezystorowy | Rezystor falisty |
| Zakres mocy | 20KW-500KW |
| Napięcie robocze | ≤3000V |
| Zakres oporu | 0,01 Ω-1 KΩ |
| Dokładność rezystancji | ±3% / ±5% / ±10% |
| Stopień ochrony | IP20/IP23 |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień trudnopalności | UL94V-2 |
| Norma odniesienia | GB-5792 |
Przykład: CRC 100KW 2,7R J
| Kod | Opis |
|---|---|
| CRC | Szafka z rezystorem hamowania |
| 100KW | Moc znamionowa |
| 2,7R | Oporność znamionowa |
| J | Dokładność rezystancji (K=±10%, J=±5%, H=±3%) |
Przed wysyłką Dufew Electric przeprowadza testy elektryczne i mechaniczne w celu sprawdzenia niezawodności produktu.
| Przedmiot testowy | Warunek testowy | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC/50Hz/60S | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10-krotna moc znamionowa 5S | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Praca cykliczna | >9000h |
| Test wilgotnego ciepła | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55 ℃, 55 ℃, 155 ℃ cykli | △R≤±(2%R+0,05Ω) |
| Odporność na ciepło | 350 ℃/2h | Brak widocznych uszkodzeń |
Każde zastosowanie hamowania VFD ma inne warunki pracy i wymagania dotyczące wydajności. Dufew Electric zapewnia ocenę inżynieryjną i niestandardowe rozwiązania w oparciu o określone parametry systemu, warunki instalacji i środowiska operacyjne.
Konfiguracja rezystora hamowania jest projektowana zgodnie z kluczowymi parametrami układu napędowego, w tym napięciem falownika, mocą silnika, częstotliwością hamowania, czasem hamowania i cyklem pracy.
Wymagania instalacyjne są starannie rozważane, aby zapewnić właściwą konstrukcję szafy i niezawodne działanie, włączając wymiary szafy, wymagania dotyczące chłodzenia, środowisko wewnętrzne lub zewnętrzne oraz wymagania dotyczące połączeń kablowych.
Różne warunki pracy wymagają różnych rozwiązań w zakresie hamowania, takich jak hamowanie ciągłe, zatrzymanie awaryjne oraz częste przyspieszanie lub zwalnianie.
W oparciu o te parametry Dufew Electric projektuje odpowiednie konfiguracje rezystorów hamowania i konstrukcje szaf, aby spełnić różne wymagania aplikacji.
Dufew Electric integruje produkcję elementów rezystorów, montaż szaf, projektowanie termiczne, testowanie elektryczne i wsparcie inżynieryjne, aby zapewnić kompletne rozwiązania w zakresie rezystorów hamowania.
Ta zintegrowana zdolność produkcyjna pomaga zapewnić stałą jakość produktu od produkcji komponentów po końcową dostawę.
Proces montażu rezystora obejmuje produkcję elementu rezystora falistego, weryfikację rezystancji i montaż połączeń elektrycznych w celu zapewnienia stabilnej wydajności.
Integracja szafy obejmuje instalację warstwy rezystorów, montaż szyn miedzianych, instalację elementów zabezpieczających i integrację systemu chłodzenia w celu zapewnienia niezawodnego działania.
Przed dostawą każda szafa rezystora hamowania jest sprawdzana pod kątem dokładności rezystancji, wydajności izolacji, niezawodności połączeń elektrycznych i jakości montażu mechanicznego.
Dufew Electric postępuje zgodnie ze zorganizowanymi procedurami zarządzania jakością, aby zapewnić spójne działanie produktu i niezawodne działanie.
Dokumenty jakościowe obejmują:
- Certyfikat Systemu Zarządzania Jakością ISO9001
- Certyfikat CE
- Raporty z testów produktów
- Protokoły kontroli fabrycznej
Dokumentację techniczną i raporty z inspekcji można dostarczyć zgodnie z konkretnymi wymaganiami projektu.
Dufew Electric zapewnia profesjonalne przygotowanie do transportu przemysłowych urządzeń elektrycznych, zapewniając, że każda szafa z rezystorami hamowania jest odpowiednio zabezpieczona podczas transportu i gotowa do montażu po dostawie.
Proces pakowania obejmuje drewniane opakowania zgodne ze standardami eksportowymi, ochronę przed wilgocią, wewnętrzne konstrukcje mocujące i etykiety identyfikacyjne produktu w celu poprawy bezpieczeństwa transportu.
Przed wysyłką inżynierowie potwierdzają ważne szczegóły, takie jak wymiary szafy, waga produktu, wymagania dotyczące podnoszenia i informacje dotyczące instalacji, aby zapewnić bezproblemową instalację i uruchomienie u klienta.
Podczas zwalniania silnika energia regeneracyjna zwiększa napięcie szyny DC falownika. Szafka rezystora hamowania pochłania i przekształca nadmiar energii w ciepło, pomagając zapobiegać błędom związanym z przepięciem falownika i utrzymywać stabilną pracę systemu.
Wybór zależy od wielu czynników, w tym napięcia falownika, mocy silnika, częstotliwości hamowania, bezwładności obciążenia, czasu hamowania, wartości rezystancji i cyklu pracy. Parametry te określają odpowiednią konfigurację rezystora i projekt termiczny.
Tak. Dufew Electric projektuje szafy z rezystorami hamowania zgodnie z parametrami elektrycznymi i wymaganiami aplikacji, a nie konkretnymi markami falowników, zapewniając kompatybilność z różnymi systemami VFD.
Tak. Modułowa konstrukcja rezystorów falistych i zoptymalizowana konstrukcja zarządzania temperaturą zostały opracowane z myślą o powtarzających się cyklach przyspieszania i hamowania, dzięki czemu nadają się do wymagających zastosowań przemysłowych.
Tak. Dufew Electric zapewnia rozwiązania dostosowane do różnych wymagań systemowych, w tym mocy znamionowej, wartości rezystancji, poziomu napięcia, wymiarów szafy, projektu chłodzenia i struktury instalacji.
Aby zapewnić odpowiednie rozwiązanie, klienci powinni podać szczegóły zastosowania, takie jak napięcie falownika, moc silnika, częstotliwość hamowania, cykl pracy, środowisko instalacji i wymagana wartość rezystancji.
Tak. Dufew Electric zapewnia oceny inżynieryjne, dokumenty techniczne, raporty z testów i niestandardowe rozwiązania rezystorów hamowania do obsługi różnych projektów przemysłowych.
Różne systemy VFD wymagają różnych konfiguracji rezystorów hamowania. Dufew Electric zapewnia dostosowane do potrzeb rozwiązania w zakresie szaf z rezystorami hamowania falownika w oparciu o parametry falownika, charakterystykę silnika, wymagania dotyczące hamowania, warunki instalacji i potrzeby w zakresie zarządzania ciepłem.
Dzięki możliwościom profesjonalnej produkcji rezystorów, wsparciu inżynieryjnemu i kompletnym procedurom testowym, Dufew Electric pomaga klientom przemysłowym w opracowywaniu niezawodnych układów hamulcowych z regeneracją energii o stabilnej wydajności.
Skontaktuj się z firmą Dufew Electric w sprawie falownika i wymagań dotyczących aplikacji, aby otrzymać odpowiednie rozwiązanie w postaci szafki z rezystorem hamowania.
