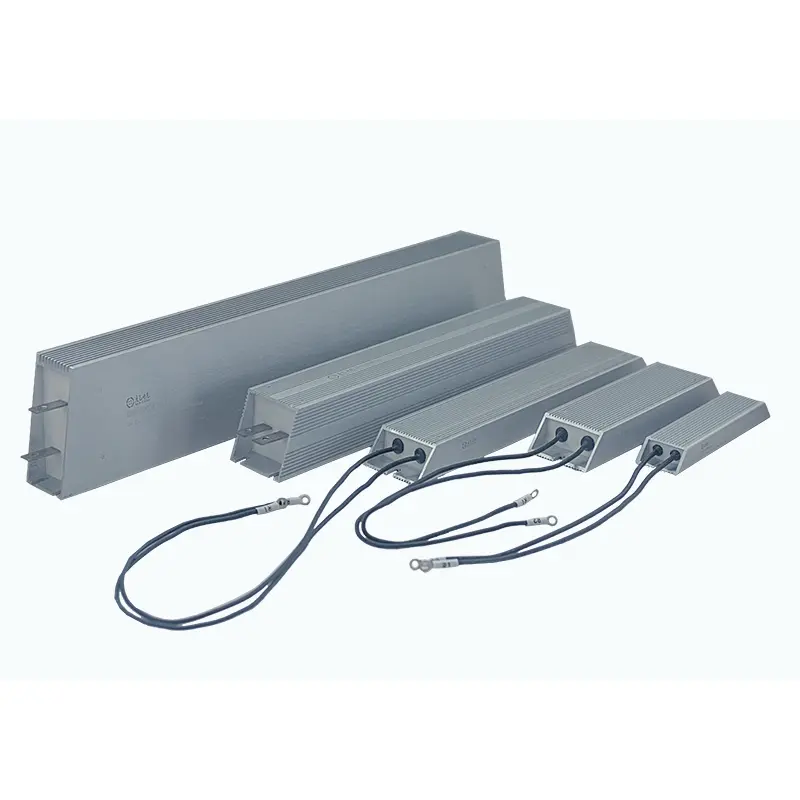

Ultracienki rezystor platerowany aluminium DUFEW przeznaczony jest do zastosowań przemysłowych, w których przestrzeń instalacyjna jest ograniczona, ale niezbędne jest niezawodne rozpraszanie mocy. Wyposażony w ultracienką aluminiową obudowę i całkowicie zamkniętą konstrukcję, zapewnia efektywne odprowadzanie ciepła, doskonałą ochronę środowiska i stabilną pracę w przypadku hamowania dynamicznego, serwonapędów, VFD, banków obciążenia i systemów sterowania mocą.
Dostępny w wersjach o mocy znamionowej od 50 W do 6 kW, wartościach rezystancji od 0,01 Ω do 120 kΩ i napięciach roboczych do 1200 V, rezystor umożliwia dostosowywanie OEM i ODM w celu spełnienia różnych wymagań przemysłowych.
Rezystor jest wykonany z precyzyjnie nawiniętego drutu oporowego niklowo-chromowego (Ni-Cr) lub konstantanowego, izolowanego warstwami miki i całkowicie zamkniętego w obudowie ze stopu aluminium przy użyciu ognioodpornej masy zalewowej o wysokiej izolacji. Ta zamknięta konstrukcja poprawia przenoszenie ciepła, jednocześnie chroniąc element oporowy przed kurzem, wilgocią, utlenianiem i wibracjami.
Jego ultracienki profil o minimalnej grubości zaledwie 6-8 mm umożliwia bezpośredni montaż w kompaktowym sprzęcie elektrycznym, gdzie nie mieszczą się konwencjonalne rezystory w obudowie aluminiowej. Dostępnych jest wiele stylów zacisków, opcji montażu i specyfikacji elektrycznych dla różnych wymagań aplikacji.
| Kod modelu | Opis |
|---|---|
| SAMOCHÓD | Ultracienki rezystor pokryty aluminium |
| 1500 W | Moc znamionowa |
| 27R | Oporność znamionowa |
| J | Tolerancja rezystancji (J=±5%, K=±10%, H=±3%) |
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 50 W--6 kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-120 kΩ |
| Tolerancja oporu | ±3% / ±5% / ±10% |
| Ocena ochrony | IP00 |
| Współczynnik temperaturowy (TCR) | ≤300 ppm/°C |
| Ocena ognioodporności | UL94V-2 |
| Standard | GB/T 5792 |
Wybór odpowiedniego rezystora mocy to coś więcej niż wybór rezystancji i mocy znamionowej. DUFEW koncentruje się na zapewnianiu niezawodnych parametrów cieplnych, stałej jakości produkcji i elastycznego dostosowywania do zastosowań przemysłowych na całym świecie.
Ultra cienka aluminiowa obudowa o minimalnej grubości zaledwie 6–8 mm umożliwia montaż wielu jednostek obok siebie, co czyni ją idealną do kompaktowych szaf sterowniczych, serwonapędów i systemów VFD.
Każdy rezystor jest produkowany przy użyciu precyzyjnego uzwojenia z drutu oporowego, wysokiej jakości materiałów izolacyjnych, zautomatyzowanych procesów produkcyjnych i ścisłej kontroli jakości, aby zapewnić stałą wydajność elektryczną i długą żywotność.
DUFEW obsługuje niestandardowe wartości rezystancji, moce znamionowe, wymiary obudowy, konfiguracje zacisków, opcje przewodów doprowadzających, konstrukcje montażowe i projekty o niskiej indukcyjności zgodnie z rysunkami klienta lub specyfikacjami technicznymi.
Dzięki wieloletniemu doświadczeniu w produkcji przemysłowych rezystorów mocy, DUFEW dostarcza niezawodne rozwiązania dla producentów sprzętu automatyki, integratorów systemów, dystrybutorów i klientów OEM na całym świecie.
Kompaktowa obudowa ze stopu aluminium ma tylko 6–8 mm grubości, co pomaga zmaksymalizować przestrzeń instalacyjną wewnątrz szaf elektrycznych i kompaktowych urządzeń przemysłowych.
Wysoko izolacyjna, trudnopalna masa do zalewania całkowicie uszczelnia element oporowy, zapewniając doskonałą odporność na kurz, wilgoć, wibracje i utlenianie.
Aluminiowa obudowa i przewodzący ciepło materiał wypełniający szybko przekazują ciepło do powierzchni montażowej lub radiatora, poprawiając wydajność chłodzenia i gęstość mocy.
Dostępny z przyłączami zaciskowymi lub przewodowymi, rezystor można dostosować pod względem wartości rezystancji, mocy znamionowej, wymiarów i stylu montażu, aby dopasować go do różnych zastosowań.
Dzięki profilowi o grubości zaledwie 6–8 mm rezystor z łatwością mieści się w kompaktowych szafach sterowniczych, systemach serwo i napędach VFD, umożliwiając większą gęstość instalacji bez utraty wydajności.
Uszczelniona aluminiowa obudowa i trudnopalna masa zalewowa skutecznie chronią wewnętrzny element oporowy przed kurzem, wilgocią, utlenianiem i wibracjami, poprawiając długoterminową niezawodność.
Aluminiowa obudowa działa jak wydajny radiator, szybko odprowadzając ciepło z elementu oporowego. Po zamontowaniu na metalowej płycie lub zewnętrznym radiatorze wydajność cieplna jest jeszcze lepsza.
Zaprojektowany, aby zapewnić wysoką moc wyjściową w kompaktowej obudowie, dzięki czemu idealnie nadaje się do zastosowań, w których przestrzeń instalacyjna jest ograniczona, ale wymagane jest niezawodne rozpraszanie energii.
Dostępne od 0,01 Ω do 120 kΩ, z tolerancjami rezystancji ±3%, ±5% i ±10%, obejmujące zarówno hamowanie niskooporowe, jak i obciążenia o wysokiej rezystancji.
DUFEW świadczy usługi OEM i ODM, w tym niestandardowe wymiary, wartości rezystancji, moc znamionową, style zacisków, przewody doprowadzające, konfiguracje montażowe i projekty o niskiej indukcyjności.
W przeciwieństwie do konwencjonalnych rezystorów typu otwartego, ultracienki rezystor platerowany aluminium jest przeznaczony do kompaktowych systemów elektrycznych wymagających wydajnego zarządzania ciepłem i niezawodnej ochrony środowiska.
Idealny do obwodów hamowania regeneracyjnego w kompaktowych układach serwo, gdzie przestrzeń instalacyjna jest ograniczona.
Stosowany do hamowania dynamicznego, rozpraszania energii i stabilizacji napięcia w przemysłowych systemach inwerterowych.
Nadaje się do urządzeń do ładowania/rozładowywania akumulatorów, obwodów wstępnego ładowania i zastosowań związanych z rozpraszaniem energii.
Zapewnia stabilne obciążenia rezystancyjne dla zasilaczy, testowania akumulatorów, przemysłowego sprzętu testującego i elektronicznych systemów obciążenia.
Szeroko stosowane w szafach sterowniczych PLC, systemach automatyki, robotyce, sprzęcie CNC i kompaktowych elektrycznych panelach sterowania.
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Napięcie wytrzymywane dielektrykiem | 2500VAC / 50Hz / 60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10× moc znamionowa przez 5 s | Brak widocznych uszkodzeń |
| Załaduj życie | Praca cykliczna (10 s wł. / 90 s wył.) | > 9000 godzin |
| Odporność na wilgoć i ciepło | 40°C ±2°C, 90–95% wilgotności względnej, 100 godz | ΔR ≤ ±(1%R + 0,05 Ω) |
| Szybkie cykle temperaturowe | -55°C / 55°C / 155°C, 15 min każdy, 5 cykli | ΔR ≤ ±(2%R + 0,05 Ω) |
| Odporność na ciepło | 350°C / 2h | Brak widocznych uszkodzeń i przebarwień |
| Współczynnik temperaturowy (TCR) | Opór znamionowy a opór początkowy | <300 ppm/°C |
| Odporność na ogień | 10× moc znamionowa przez 5 min | Brak zapłonu |
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Siła terminala | 45N / 30s | Brak poluzowań i widocznych uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/s² | Brak uszkodzeń strukturalnych |
| Odporność na ciepło lutowania | 350±5°C Lut, 3s | ΔR ≤ ±(1%R + 0,05 Ω) |
| Wygląd | Kontrola wizualna | Brak widocznych uszkodzeń, wyraźne oznaczenie |
| Lutowalność | 235±5°C Lut, 5s | Pokrycie lutowane ≥95% |
| Element porównawczy | DUFEW Ultracienki rezystor platerowany aluminium | Konwencjonalny rezystor mocy |
|---|---|---|
| Projekt obudowy | Ultra cienka aluminiowa obudowa z całkowicie zamkniętą zalewą | Przeważnie konstrukcja otwarta lub półzamknięta |
| Przestrzeń instalacyjna | Wąski profil o grubości 6–8 mm umożliwia kompaktowy montaż obok siebie | Większa obudowa wymaga większej przestrzeni montażowej |
| Ochrona Środowiska | Lepsza odporność na kurz, wilgoć, wibracje i utlenianie | Ograniczona ochrona środowiska w trudnych warunkach |
| Rozpraszanie ciepła | Aluminiowa obudowa umożliwia bezpośredni montaż na obudowie lub radiatorze w celu lepszego chłodzenia | Opiera się głównie na naturalnym chłodzeniu powietrzem |
| Zakres oporu | Szeroki zakres od 0,01 Ω do 120 kΩ | Zwykle ograniczony zakres rezystancji w zależności od konstrukcji |
| Aplikacja | Kompaktowy sprzęt przemysłowy, falowniki, systemy serwo, sprzęt akumulatorowy i testowanie obciążenia | Zastosowania ogólnego przeznaczenia związane z rozpraszaniem mocy |
| Personalizacja | Obsługuje niestandardowe wymiary, zaciski, przewody doprowadzające, moce znamionowe i wartości rezystancji | Ograniczone dostosowywanie |
Odp.: Jego główną zaletą jest ultra cienka konstrukcja o grubości zaledwie 6-8 mm. Ta kompaktowa konstrukcja zapewnia efektywne rozpraszanie mocy, jednocześnie zmniejszając przestrzeń instalacyjną, dzięki czemu nadaje się do serwonapędów, systemów VFD, sprzętu akumulatorowego i przemysłowych szaf sterowniczych, w których przestrzeń jest ograniczona.
O: Tak. Płaska aluminiowa podstawa umożliwia bezpośredni montaż na metalowej obudowie lub zewnętrznym radiatorze. Nałożenie smaru termicznego pomiędzy powierzchnie stykowe może jeszcze bardziej poprawić efektywność wymiany ciepła i zapewnić wyższą ciągłą wydajność operacyjną.
Odp.: Całkowicie zamknięta aluminiowa obudowa w połączeniu z ognioodporną powłoką izolacyjną zapewnia skuteczną ochronę przed kurzem, wilgocią, wibracjami i utlenianiem. W porównaniu z otwartymi konstrukcjami rezystorowymi, konstrukcja ta zapewnia lepszą adaptację do środowiska, a jednocześnie można dodać dodatkową ochronę obudowy do zastosowań zewnętrznych lub o wysokim stopniu ochrony.
O: Tak. DUFEW zapewnia personalizację OEM i ODM w oparciu o określone wymagania elektryczne, mechaniczne i instalacyjne. Opcje niestandardowe obejmują wartość rezystancji, moc znamionową, wymiary obudowy, konfigurację zacisków i przewodów, konstrukcję montażową, konstrukcję o niskiej indukcyjności i inne specjalne specyfikacje. Klienci mogą dostarczyć rysunki lub wymagania techniczne, a inżynierowie DUFEW ocenią i opracują odpowiednie rozwiązanie.
Odp.: Są powszechnie stosowane w zastosowaniach wymagających niewielkich rozmiarów i niezawodnego odprowadzania ciepła, w tym w układach serwonapędów, napędach o zmiennej częstotliwości, obwodach hamowania dynamicznego, urządzeniach do ładowania i rozładowywania akumulatorów, systemach automatyki przemysłowej, zasilaczach, elektronicznych systemach obciążenia i sprzęcie wykorzystującym energię odnawialną.
DUFEW świadczy usługi produkcyjne OEM i ODM dla przemysłowych zastosowań rezystorów mocy, wspierając producentów sprzętu, dystrybutorów i integratorów systemów w zakresie niestandardowych rozwiązań obejmujących wydajność elektryczną, strukturę mechaniczną i wymagania instalacyjne.
Możliwości dostosowywania obejmują moc znamionową od 50 W do 6 kW, wartości rezystancji od 0,01 Ω do 120 kΩ, wymiary obudowy, konfiguracje zacisków i przewodów, konstrukcje montażowe, projekty o niskiej indukcyjności, niestandardowe etykiety, logo i modyfikacje specyficzne dla aplikacji.
Każdy spersonalizowany produkt jest opracowywany na podstawie oceny inżynieryjnej i kontroli produkcji, aby zapewnić niezawodne parametry termiczne, stabilność elektryczną i długoterminową pracę w środowiskach przemysłowych.
Wybór odpowiedniego rezystora pomaga zmaksymalizować niezawodność i żywotność systemu. Wybierając model, należy wziąć pod uwagę następujące czynniki:
| Element wyboru | Zalecenie |
|---|---|
| Moc znamionowa | Wybierz według ciągłego lub przerywanego cyklu pracy z wystarczającym marginesem bezpieczeństwa. |
| Wartość rezystancji | Dopasuj wymagania falownika, serwonapędu lub obwodu elektrycznego. |
| Napięcie robocze | Upewnij się, że maksymalne napięcie robocze nie przekracza specyfikacji produktu. |
| Metoda chłodzenia | W przypadku zastosowań o większej mocy zamontuj rezystor na metalowej płycie lub radiatorze. |
| Przestrzeń instalacyjna | Wybierz wymiary w oparciu o dostępną przestrzeń w szafce lub na sprzęt. |
| Typ połączenia | Wybierz konfigurację zacisków lub przewodów zgodnie z wymaganiami instalacyjnymi. |
Jeśli nie masz pewności, który model najlepiej pasuje do Twojego zastosowania, zespół inżynierów DUFEW może polecić najbardziej odpowiednie rozwiązanie w oparciu o Twoje warunki pracy.
