Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

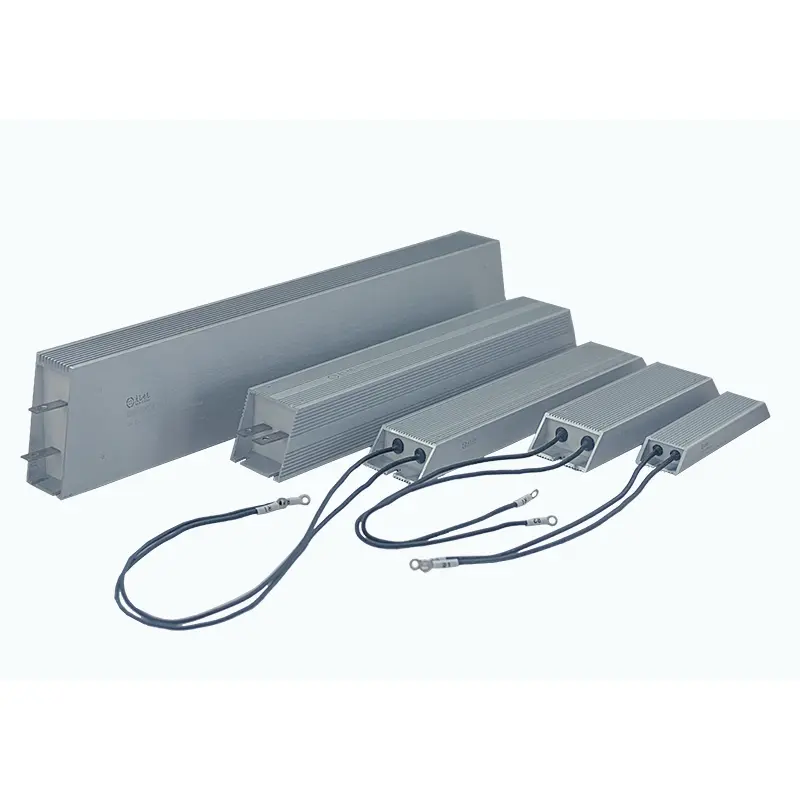

Rezystor aluminiowy DUFEW Inverter został specjalnie zaprojektowany do układów hamulcowych z napędem o zmiennej częstotliwości (VFD), serwonapędów i zastosowań w sterowaniu silnikami przemysłowymi, wymagających niezawodnej absorpcji energii regeneracyjnej.
Podczas zwalniania, podnoszenia lub szybkiego zatrzymywania silnik generuje energię regeneracyjną, która przepływa z powrotem do szyny DC falownika. Jeśli energia ta nie może zostać efektywnie wykorzystana, nadmierny wzrost napięcia może spowodować awarię przepięcia falownika lub uszkodzenie elementów mocy.
Rezystory hamowania falownika DUFEW przekształcają odzyskaną energię elektryczną w energię cieplną poprzez wysokowydajną konstrukcję rezystorów pokrytych aluminium, pomagając utrzymać stabilną pracę falownika i poprawić bezpieczeństwo systemu.
Wyposażony w trwałą obudowę ze stopu aluminium, technologię hermetyzacji o wysokiej izolacji i zoptymalizowaną konstrukcję zarządzania temperaturą, DUFEW zapewnia niezawodne rozwiązania rezystorów hamowania dla producentów automatyki przemysłowej, dostawców falowników i konstruktorów sprzętu na całym świecie.
Dostępne w wersjach o mocy znamionowej 50 W–6 kW, wartościach rezystancji 0,01 Ω–120 kΩ i konfigurowalnych specyfikacjach, aby dopasować je do różnych wymagań dotyczących hamowania falownika.
W przeciwieństwie do rezystorów ogólnego przeznaczenia, rezystory hamowania falownika muszą wytrzymywać powtarzające się krótkotrwałe impulsy energii o dużej mocy podczas cykli hamowania.
Rezystor aluminiowy DUFEW Inverter został zaprojektowany tak, aby obsługiwał:
- Nagłe uwolnienie energii regeneracyjnej
- Częste cykle przyspieszania i zwalniania
- Warunki krótkotrwałego przeciążenia
- Wymagania dotyczące hamowania dynamicznego
Bezpiecznie odprowadzając nadmiar energii pomaga:
- Zapobiegaj przepięciom szyny DC
- Chronić moduły inwertera
- Poprawić reakcję hamowania
- Zwiększ niezawodność sprzętu
| Funkcja | Korzyść |
|---|---|
| Zaprojektowany do zastosowań związanych z hamowaniem VFD | Spełnia wymagania dotyczące rozpraszania energii przemiennika częstotliwości |
| Wysoka zdolność pochłaniania energii impulsu | Obsługuje powtarzające się cykle hamowania i regeneracji |
| Obudowa odprowadzająca ciepło ze stopu aluminium | Szybko oddaje ciepło podczas pracy |
| Całkowicie zamknięta, hermetyczna konstrukcja | Chroni przed kurzem, wilgocią i wibracjami |
| Standardowa konstrukcja otworu montażowego | Łatwa instalacja i wymiana |
| Wiele opcji terminala | Obsługuje różne wymagania dotyczące okablowania |
| Niestandardowe opcje rezystancji i mocy | Pasuje do różnych specyfikacji falownika |
Element rezystora jest zbudowany z materiałów izolacyjnych odpornych na wysokie temperatury i uzwojony drutem oporowym ze stopu niklu i chromu (Ni-Cr) lub miedzi i niklu (Cu-Ni). Po odizolowaniu izolacji mikowej zespół jest wypełniany ognioodpornym związkiem termicznym i uszczelniany wewnątrz obudowy ze stopu aluminium.
Ta zintegrowana struktura poprawia wytrzymałość mechaniczną, odporność na wibracje, efektywność wymiany ciepła i długoterminową niezawodność działania w przemysłowych zastosowaniach hamulcowych.
W wewnętrznej strukturze zastosowano wypełnienie kwarcowe w połączeniu ze specjalnymi związkami wiążącymi w celu zwiększenia przewodności cieplnej. W porównaniu z tradycyjną izolacją powietrzną, ta konstrukcja skuteczniej przenosi ciepło z elementu rezystorowego do aluminiowej obudowy.
Wraz z zewnętrznymi rowkami odprowadzającymi ciepło, konstrukcja termiczna pomaga utrzymać stabilną skuteczność hamowania, poprawić równowagę temperaturową i wydłużyć żywotność w warunkach powtarzalnego obciążenia.
DUFEW obsługuje różne opcje połączeń, w tym zaciski ze stali nierdzewnej i przewody doprowadzające o wysokiej temperaturze, aby spełnić różne wymagania instalacyjne. Zintegrowane otwory montażowe upraszczają instalację wewnątrz szaf inwerterowych i przemysłowych systemów sterowania.
Wybór odpowiedniego rezystora wymaga uwzględnienia parametrów falownika, warunków hamowania i środowiska instalacji.
| Czynnik wyboru | Namysł |
|---|---|
| Wartość rezystancji | Musi odpowiadać zakresowi rezystancji hamowania zalecanemu przez producenta falownika |
| Moc znamionowa | Dobierany w zależności od częstotliwości hamowania i wymaganej zdolności pochłaniania energii |
| Moc silnika | Większa moc silnika wymaga zazwyczaj większej zdolności hamowania |
| Cykl pracy | Częste hamowanie wymaga większej pojemności cieplnej |
| Środowisko instalacji | Należy ocenić warunki wentylacji i projekt chłodzenia szafy |
Nieprawidłowy dobór rezystora może skutkować nadmiernym prądem hamowania, niewystarczającym momentem hamowania, przegrzaniem lub alarmami ochrony falownika. DUFEW zaleca wybór odpowiednich wartości rezystancji w oparciu o specyfikacje falownika i rzeczywiste wymagania eksploatacyjne.
| Aplikacja | Funkcjonować |
|---|---|
| Napędy o zmiennej częstotliwości (VFD) | Pochłania energię regenerowaną podczas hamowania silnikiem |
| Systemy serwonapędów | Obsługuje energię hamowania serwomotoru |
| Windy | Kontroluje energię wytwarzaną podczas opuszczania i hamowania |
| Dźwigi i urządzenia podnoszące | Obsługuje częste operacje start-stop |
| Urządzenia automatyki przemysłowej | Zapewnia dynamiczną ochronę podczas hamowania |
| Elektroniczne testowanie obciążenia | Działa jako obciążenie rezystancyjne dużej mocy |
| Sprzęt do energii odnawialnej | Obwody wyładowania energii i zabezpieczenia |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Rezystor platerowany aluminium falownika |
| Aplikacja | Hamowanie dynamiczne / rozpraszanie energii regeneracyjnej |
| Zakres mocy | 50W-6KW |
| Zakres oporu | 0,01 Ω - 120 kΩ |
| Napięcie robocze | ≤1200 V |
| Tolerancja oporu | ±3%, ±5%, ±10% |
| Materiał drutu oporowego | Stop niklowo-chromowy / miedziano-niklowy |
| Materiał obudowy | Stop aluminium |
| Materiał izolacyjny | Związek zmniejszający palność w wysokich temperaturach |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Stopień ochrony | IP00 |
| Ocena płomienia | UL94V-2 |
| Standard | GB-5792 |
| Przedmiot testowy | Warunek testowy | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC / 50Hz /60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkie przeciążenie | 10-krotna moc znamionowa /5s | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Cykliczna operacja rozładowania | >9000h |
| Odporność na wilgoć | 40 ℃ ± 2 ℃ / 90% -95% wilgotności względnej / 100 godz | ΔR≤±(1%R+0,05Ω) |
| Cykl temperaturowy | Cykle od -55 ℃ do 155 ℃ | Stabilna wydajność |
| Odporność na ciepło | 350℃ /2h | Brak widocznych uszkodzeń |
| Próba płomienia | 10-krotność mocy znamionowej | Brak spalania |
| Porównanie | Rezystor platerowany aluminium DUFEW | Ogólny rezystor mocy |
|---|---|---|
| Cel aplikacji | Zaprojektowany do regeneracyjnego pochłaniania energii hamowania | Zaprojektowane do zwykłych zastosowań obciążeniowych |
| Obsługa energii | Obsługuje krótkotrwałe impulsy o wysokiej energii | Nadaje się głównie do stabilnych obciążeń |
| Kompatybilność sterowania silnikiem | Pasuje do układów hamulcowych VFD i serwo | Brak konstrukcji specyficznej dla falownika |
| Ochrona przeciwprzepięciowa | Pomaga zapobiegać błędom związanym z przepięciem szyny DC | Ograniczona zdolność ochrony |
| Projekt termiczny | Zoptymalizowany pod kątem powtarzających się cykli hamowania | Może się przegrzać przy częstych impulsach |
| Instalacja | Zaprojektowany do integracji z szafą sterowniczą | Instalacja ogólnego przeznaczenia |
Przed instalacją sprawdź model falownika, zalecany zakres rezystancji, wymaganą moc hamowania i cykl pracy, aby upewnić się, że rezystor spełnia wymagania systemu.
Przed instalacją sprawdź aluminiową obudowę, zaciski, stan hermetyzacji i konstrukcję montażową, aby upewnić się, że rezystor jest wolny od uszkodzeń i gotowy do pracy.
Prawidłowe odprowadzanie ciepła jest niezbędne dla niezawodnego działania hamowania. Aby poprawić przepływ powietrza, zaleca się montaż pionowy, przy zachowaniu odpowiednich odstępów pomiędzy rezystorami. W przypadku szaf zamkniętych może być wymagana dodatkowa wymuszona wentylacja, w zależności od warunków pracy.
Aby poprawić niezawodność połączenia, należy używać kabli odpornych na wysoką temperaturę, zapewnić bezpieczne połączenia zacisków i utrzymywać odległość okablowania pomiędzy falownikiem a rezystorem tak krótką, jak to możliwe.
Po montażu sprawdź wartość rezystancji, monitoruj temperaturę powierzchni podczas pracy i sprawdź skuteczność hamowania, aby zapewnić prawidłowe działanie systemu.
DUFEW obsługuje niestandardowe rozwiązania rezystorów hamowania falownika, w tym:
| Przedmiot niestandardowy | Dostępne opcje |
|---|---|
| Wartość rezystancji | Niestandardowe wymagania dotyczące falownika dopasowującego rezystancję |
| Moc znamionowa | 50W-6KW |
| Rozmiar obudowy | Wymiary niestandardowe |
| Typ terminala | Zaciski/przewody ze stali nierdzewnej |
| Komponenty ochrony | Opcjonalna ochrona termiczna |
| Projekt aplikacji | Dostosowane do warunków hamowania |
Rezystor pokryty aluminium falownika pochłania energię regeneracyjną wytwarzaną podczas hamowania silnika i przekształca ją w energię cieplną, zapobiegając przepięciom szyny DC i chroniąc system falownika.
Wartość rezystancji powinna odpowiadać zakresowi zalecanemu przez producenta falownika. Zbyt niska wartość może spowodować nadmierny prąd, natomiast zbyt wysoka może zmniejszyć skuteczność hamowania.
Tak. Rezystory hamujące z falownikiem DUFEW nadają się do układów serwo, szczególnie do zastosowań wymagających szybkiego zwalniania i powtarzających się cykli hamowania.
Tak. DUFEW umożliwia dodawanie wyłączników termicznych lub elementów zabezpieczających przed temperaturą do zastosowań wymagających dodatkowego monitorowania bezpieczeństwa.
