Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

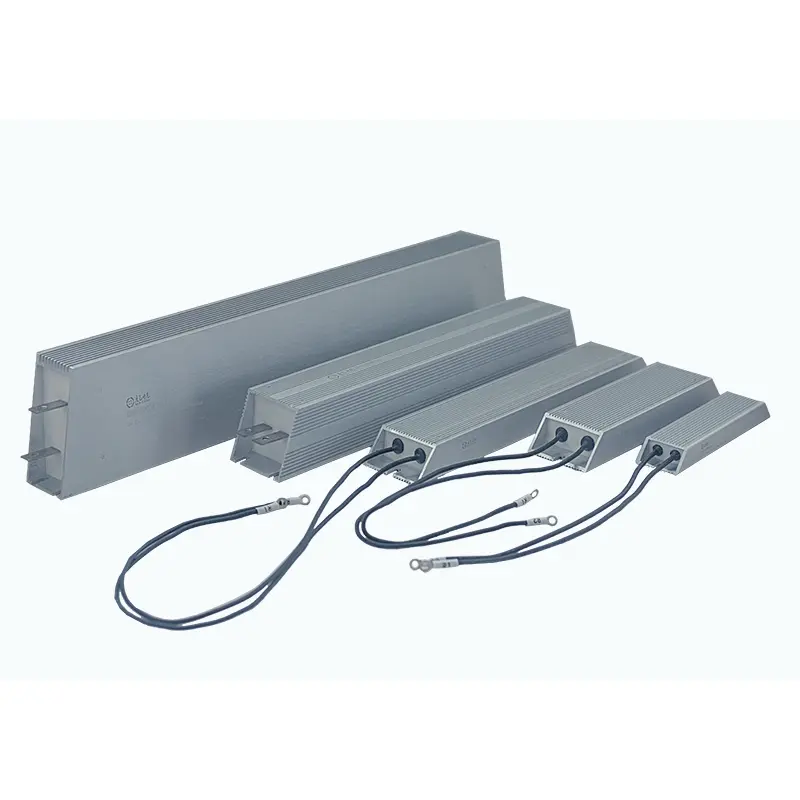

Nieindukcyjny rezystor platerowany aluminium DUFEW został specjalnie zaprojektowany do szybkich obwodów przełączających, systemów zasilania impulsowego, zastosowań inwerterowych i precyzyjnego sprzętu elektronicznego, w których konwencjonalne rezystory drutowe mogą cierpieć z powodu pasożytniczych efektów indukcyjnych.
W przeciwieństwie do standardowych rezystorów mocy, które generują dodatkową reaktancję indukcyjną podczas szybkich zmian prądu, DUFEW wykorzystuje zaawansowaną bifilarną strukturę uzwojenia Ayrtona-Perry'ego, aby zminimalizować sprzężenie pola magnetycznego i osiągnąć bardzo niską indukcyjność.
Poprawiając odpowiedź prądową i redukując zakłócenia przełączania, rezystor ten pomaga chronić wrażliwe komponenty mocy, poprawiać stabilność kształtu fali i zwiększać niezawodność systemów elektronicznych wysokiej częstotliwości.
Dostępne w zakresie mocy od 50 W do 6 kW i wartościach rezystancji od 0,01 Ω do 120 kΩ, DUFEW zapewnia dostosowane do indywidualnych potrzeb rozwiązania rezystorów o niskiej indukcyjności dla producentów energoelektroniki, dostawców falowników, firm z branży automatyki i konstruktorów sprzętu przemysłowego.
W nowoczesnej elektronice mocy częstotliwość przełączania stale rośnie, a komponenty stają się bardziej wrażliwe na zakłócenia elektryczne i wahania napięcia.
Konwencjonalny rezystor może wprowadzić niepożądaną indukcyjność podczas szybkich przejść prądu, powodując:
- Przekroczenie napięcia
- Zniekształcenie przebiegu prądu
- Zakłócenia elektromagnetyczne
- Naprężenia półprzewodnikowe
- Niestabilność systemu sterowania
Nieindukcyjny rezystor platerowany aluminium DUFEW został opracowany w celu utrzymania stabilnych parametrów elektrycznych w szybko zmieniających się warunkach prądu.
| Funkcja wydajności | Wartość inżynieryjna |
|---|---|
| Konstrukcja uzwojenia o bardzo niskiej indukcyjności | Minimalizuje niepożądane efekty indukcyjne podczas szybkiego przełączania |
| Uzwojenie bifilarne Ayrtona-Perry'ego | Anuluje pola magnetyczne generowane przez przepływ prądu |
| Szybka reakcja elektryczna | Poprawia wydajność obwodu przejściowego |
| Stabilna zdolność obciążenia impulsowego | Obsługuje powtarzające się cykle ładowania i rozładowywania |
| Niskie zakłócenia elektromagnetyczne | Redukuje szumy wpływające na wrażliwe obwody |
| Aluminiowa konstrukcja odprowadzająca ciepło | Utrzymuje niezawodną pracę w warunkach dużej mocy |
Wewnętrzna struktura uzwojenia jest kluczowym czynnikiem odróżniającym rezystory o niskiej indukcyjności od konwencjonalnych konstrukcji drutowych. DUFEW wykorzystuje zasadę uzwojenia bifilarnego Ayrtona-Perry'ego, wykorzystując dwa druty oporowe nawinięte w przeciwnych kierunkach, aby zmniejszyć pola magnetyczne generowane podczas przepływu prądu.
Umożliwiając częściowe znoszenie się pól magnetycznych obu uzwojeń, struktura ta znacznie zmniejsza strumień magnetyczny netto i minimalizuje indukcyjność pasożytniczą, umożliwiając szybszą reakcję elektryczną i lepszą wydajność w zastosowaniach wymagających szybkiego przełączania.
W systemach przełączających wysokiej częstotliwości często występują szybkie zmiany prądu, w których pasożytnicza indukcyjność może generować niepożądane skoki napięcia i wpływać na stabilność obwodu. Rezystory o niskiej indukcyjności DUFEW zostały zaprojektowane tak, aby skutecznie radzić sobie z energią przejściową, tłumić szczyty przełączania, poprawiać stabilność kształtu fali i zmniejszać naprężenia wrażliwych elementów półprzewodnikowych.
Nadają się szczególnie do:
- Obwody falownika IGBT
- Systemy przełączające MOSFET
- Przetwornice mocy PWM
- Obciążenia elektroniczne wysokiej częstotliwości
Podczas hamowania regeneracyjnego lub dynamicznego nadmiar energii musi zostać szybko rozładowany, aby utrzymać stabilność układu. Struktura o niskiej indukcyjności poprawia reakcję hamowania, zmniejsza zakłócenia przełączania i pomaga chronić moduły mocy falownika przed przejściowymi obciążeniami elektrycznymi.
W systemach zasilania o wysokiej częstotliwości indukcyjność pasożytnicza może wpływać na przebiegi przełączania i ogólną wydajność. Rezystory DUFEW o niskiej indukcyjności zapewniają szybką reakcję w zastosowaniach takich jak obwody tłumiące, obwody ograniczające prąd i obwody absorpcji impulsów.
W przypadku elektronicznych systemów testujących charakterystyka reakcji elementów rezystancji bezpośrednio wpływa na dokładność pomiaru. Zoptymalizowana konstrukcja o niskiej indukcyjności pomaga uzyskać dokładniejszą reakcję impulsową, zmniejszyć zniekształcenia sygnału i poprawić powtarzalność testów.
| Struktura | Funkcjonować |
|---|---|
| Drut oporowy ze stopu | Zapewnia stabilną charakterystykę rezystancji |
| Symetryczne uzwojenie bifilarne | Zmniejsza sprzężenie magnetyczne |
| Warstwa izolacyjna z miki | Oddziela warstwy nawojowe i poprawia stabilność |
| Termiczne wypełnienie kwarcowe | Poprawia przewodzenie ciepła |
| Obudowa aluminiowa | Zapewnia ochronę mechaniczną i zarządzanie ciepłem |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Nieindukcyjny rezystor platerowany aluminium |
| Główna cecha | Niska indukcyjność |
| Technologia nawijania | Uzwojenie bifilarne Ayrtona-Perry'ego |
| Zakres mocy | 50W-6KW |
| Zakres oporu | 0,01 Ω - 120 kΩ |
| Napięcie robocze | ≤1200 V |
| Tolerancja oporu | ±3%, ±5%, ±10% |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Materiał obudowy | Stop aluminium |
| Materiał izolacyjny | Związek zmniejszający palność w wysokich temperaturach |
| Wytrzymałość dielektryczna | 2500VAC / 60s |
| Rezystancja izolacji | ≥100MΩ |
| Standard | GB-5792 |
| Element porównawczy | DUFEW Nieindukcyjny rezystor platerowany aluminium | Konwencjonalny rezystor drutowy |
|---|---|---|
| Aktualna odpowiedź | Zaprojektowany do szybkich zmian prądu | Ograniczone przez indukcyjność pasożytniczą |
| Efekt magnetyczny | Przeciwstawne pola magnetyczne znoszą się wzajemnie | Pola magnetyczne kumulują się |
| Wydajność przełączania | Nadaje się do obwodów wysokiej częstotliwości | Nadaje się głównie do zastosowań o niskiej częstotliwości |
| Kontrola EMI | Zmniejszone ryzyko zakłóceń elektromagnetycznych | Większe generowanie hałasu |
| Ochrona półprzewodników | Pomaga zredukować skoki napięcia | Może zwiększać przejściowy stres |
| Przemysł | Typowe zastosowanie |
|---|---|
| Elektronika mocy | Absorpcja energii o wysokiej częstotliwości |
| Systemy ładowania pojazdów elektrycznych | Przełączanie obwodów ochronnych |
| Falowniki słoneczne | Wyładowanie energii prądu stałego |
| Systemy energetyki wiatrowej | Ochrona konwertera |
| Serwonapędy | Hamowanie dynamiczne |
| Automatyka przemysłowa | Systemy sterowania o dużej prędkości |
| Sprzęt laboratoryjny | Precyzyjne badanie pulsu |
DUFEW wspiera rozwój nieindukcyjnych rezystorów dostosowanych do wymagań aplikacji.
Dostępne dostosowanie:
| Przedmiot niestandardowy | Opcje |
|---|---|
| Wartość rezystancji | 0,01 Ω-120 kΩ |
| Moc znamionowa | 50W-6KW |
| Wymagania dotyczące indukcyjności | Indywidualna konstrukcja o niskiej indukcyjności |
| Wymiary | Obudowa standardowa lub specjalna |
| Terminale | Zaciski nierdzewne lub przewody wysokotemperaturowe |
| Parametry elektryczne | Dostosowane do wymagań obwodu |
Ponieważ szybkie zmiany prądu mogą generować pasożytniczą indukcyjność w konwencjonalnych rezystorach, powodując skoki napięcia i zakłócenia elektryczne. Rezystory nieindukcyjne minimalizują te efekty i poprawiają stabilność obwodu.
Główną różnicą jest technologia uzwojenia wewnętrznego. DUFEW wykorzystuje uzwojenie bifilarne Ayrtona-Perry'ego, aby zmniejszyć interakcję pola magnetycznego, podczas gdy standardowe rezystory zwykle wykorzystują konwencjonalne uzwojenie jednokierunkowe.
Tak. Są powszechnie stosowane w obwodach hamowania falowników, obwodach absorpcji impulsów i układach energoelektronicznych wymagających szybkiej reakcji.
Tak. DUFEW zapewnia dostosowanie OEM pod względem wartości rezystancji, mocy znamionowej, wymiarów mechanicznych, zacisków i wymagań o niskiej indukcyjności.
