Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

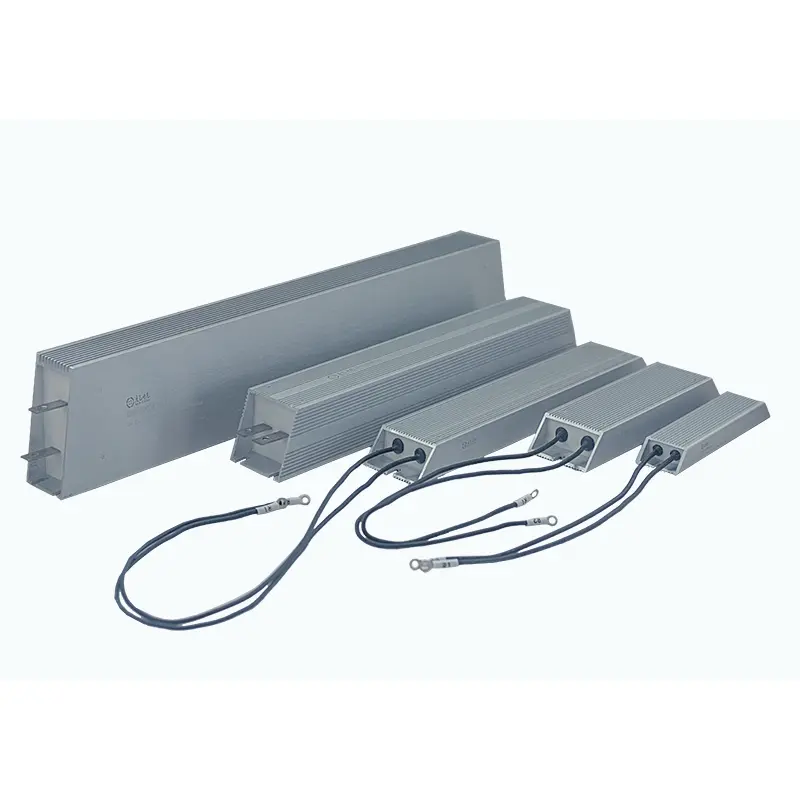

Przemysłowe systemy zasilania często pracują pod dużym obciążeniem, częstym hamowaniem, wibracjami i podwyższonymi temperaturami. Aby zapewnić niezawodną pracę w tych wymagających środowiskach, rezystor platerowany aluminium trapezowego DUFEW łączy w sobie wytrzymałą aluminiową obudowę ze zoptymalizowaną wewnętrzną strukturą termiczną, która skutecznie przenosi ciepło, chroniąc jednocześnie element rezystora przed kurzem, wilgocią, wibracjami i uderzeniami mechanicznymi.
Element oporowy jest wykonany z precyzyjnie nawiniętego drutu ze stopu niklu i chromu (Ni-Cr) lub Constantanu zamontowanego na rdzeniu izolacyjnym odpornym na wysoką temperaturę. Po izolacji elektrycznej arkuszami miki, zespół jest całkowicie hermetyzowany w trapezowej obudowie aluminiowej przy użyciu specjalnie opracowanej mieszaniny piasku kwarcowego o wysokiej czystości i żywicy wysokotemperaturowej. Struktura ta tworzy wydajną ścieżkę przewodzenia ciepła, szybko przenosząc ciepło wewnętrzne do zewnętrznych żeberek chłodzących, chroniąc jednocześnie rezystor przed utlenianiem i zanieczyszczeniem środowiska.
Zaprojektowany dla automatyki przemysłowej i sprzętu o dużej wytrzymałości, rezystor obsługuje zarówno zaciski ze stali nierdzewnej, jak i połączenia przewodów wysokotemperaturowych, umożliwiając elastyczną instalację w układach hamulcowych VFD, serwonapędach, szafach sterowniczych silników, bankach obciążenia, sprzęcie wykorzystującym energię odnawialną i przemysłowych systemach dystrybucji energii.
W przeciwieństwie do konwencjonalnych prostokątnych rezystorów aluminiowych, obudowa trapezowa została specjalnie zaprojektowana w celu poprawy zarówno wydajności chłodzenia, jak i stabilności mechanicznej w środowiskach przemysłowych.
Profil trapezowy zwiększa zewnętrzną powierzchnię chłodzącą, umożliwiając efektywniejsze odprowadzanie ciepła poprzez naturalną konwekcję i poprawiając ciągłą wydajność pracy.
Element rezystora jest całkowicie uszczelniony wewnątrz aluminiowej obudowy, co zapewnia doskonałą odporność na kurz, wilgoć, wibracje i utlenianie, jednocześnie wydłużając żywotność produktu.
Szersza podstawa montażowa zapewnia mocniejsze wsparcie mechaniczne, redukując ruch pod wpływem ciągłych wibracji i dzięki czemu rezystor nadaje się do stosowania w dźwigach, windach, obrabiarkach i innym sprzęcie o dużej wytrzymałości.
Wypełnienie piaskiem kwarcowym przenosi ciepło znacznie szybciej niż powietrze, dzięki czemu ciepło wewnętrzne szybko dociera do aluminiowej obudowy, co poprawia wydajność chłodzenia. Jeśli wymagane jest większe ciągłe rozpraszanie mocy, można zainstalować dodatkowe radiatory.
- Zoptymalizowana obudowa trapezowa - Większa powierzchnia chłodząca poprawia naturalne odprowadzanie ciepła w porównaniu z konwencjonalnymi prostokątnymi rezystorami aluminiowymi.
- W pełni szczelna konstrukcja - Kompletna hermetyzacja chroni przed kurzem, wilgocią, wibracjami, utlenianiem i wstrząsami mechanicznymi.
- Doskonała przewodność cieplna - Wypełnienie piaskiem kwarcowym szybko przenosi ciepło wewnętrzne do aluminiowej obudowy, zapewniając wyższą gęstość mocy.
- Szeroki zakres rezystancji — dostępny od 0,01 Ω do 120 kΩ z tolerancjami rezystancji ±3%, ±5% i ±10%.
- Niezawodna wytrzymałość mechaniczna - Szeroka aluminiowa podstawa zapewnia bezpieczny montaż sprzętu pracującego w warunkach ciągłych wibracji.
- Elastyczne opcje połączeń - Dostępne z zaciskami ze stali nierdzewnej lub przewodami wysokotemperaturowymi dla różnych wymagań instalacyjnych.
- Dostępna produkcja na zamówienie - Moc znamionową, wartość rezystancji, wymiary, zaciski i konfiguracje montażowe można dostosować do projektów OEM.
Trapezowy rezystor platerowany aluminium nadaje się do systemów przemysłowych wymagających niezawodnego rozpraszania mocy, wysokiej wytrzymałości mechanicznej i długoterminowej stabilności.
Przemienniki częstotliwości (VFD), serwonapędy, obwody hamowania silników i systemy rozpraszania energii regeneracyjnej.
Dźwigi, windy, walcarki, maszyny górnicze, sprężarki i inny sprzęt pracujący w warunkach częstych wibracji i hamowania.
Banki obciążenia, testowanie zasilaczy, systemy rozładowywania akumulatorów, dynamiczna symulacja obciążenia i przemysłowe stanowiska testowe.
Urządzenia do magazynowania energii, falowniki fotowoltaiczne, konwertery energii wiatrowej, urządzenia ładujące i systemy konwersji mocy.
Szafy elektryczne, sprzęt dystrybucyjny, systemy automatyki i maszyny OEM wymagające kompaktowych, szczelnych i niezawodnych rezystorów mocy.
Właściwy montaż jest niezbędny do osiągnięcia optymalnej wydajności cieplnej i długiej żywotności.
Przed instalacją sprawdź, czy wartość rezystancji, moc znamionowa, napięcie robocze i wymiary spełniają wymagania sprzętu.
Sprawdź, czy aluminiowa obudowa, zaciski i otwory montażowe są wolne od deformacji, pęknięć lub uszkodzeń transportowych.
Zamontuj rezystor mocno, korzystając z otworów montażowych w podstawie. Upewnij się, że powierzchnia montażowa jest płaska i sztywna, aby zachować dobrą stabilność mechaniczną.
W przypadku zastosowań średniej i dużej mocy nałóż cienką warstwę pasty termoprzewodzącej pomiędzy podstawę rezystora a płytą montażową lub radiatorem, aby poprawić przenoszenie ciepła.
Podłącz pewnie zaciski lub przewody doprowadzające i sprawdź, czy wszystkie połączenia elektryczne są dobrze dokręcone, aby zapobiec nadmiernemu oporowi styków.
Zamontuj rezystor w dobrze wentylowanym miejscu. W przypadku zamkniętych szaf elektrycznych przy pracy z dużą mocą zaleca się chłodzenie wymuszonym obiegiem powietrza.
Zmierzyć wartość rezystancji przed włączeniem obwodu i monitorować temperaturę roboczą podczas pierwszego uruchomienia.
Element rezystora jest precyzyjnie uzwojony przy użyciu wysokiej jakości drutu ze stopu niklowo-chromowego (Ni-Cr) lub Constantan, aby zapewnić stabilne parametry elektryczne, wysoką odporność na przeciążenia i długą żywotność.
Trwała warstwa izolacyjna z miki izoluje elektrycznie przewód oporowy od aluminiowej obudowy, zachowując jednocześnie doskonałą wytrzymałość dielektryczną w podwyższonych temperaturach.
Wewnętrzna wnęka wypełniona jest piaskiem kwarcowym o wysokiej czystości i żaroodporną żywicą, tworząc wydajną ścieżkę przewodzenia ciepła, która szybko przenosi ciepło z elementu rezystorowego do aluminiowej obudowy.
Obudowa z wytłaczanego aluminium ma zoptymalizowany profil trapezowy, który zwiększa powierzchnię chłodzącą i poprawia naturalną konwekcję powietrza w porównaniu z konwencjonalnymi obudowami prostokątnymi.
Dostępne z zaciskami ze stali nierdzewnej lub przewodami wysokotemperaturowymi, aby spełnić różne wymagania dotyczące instalacji i okablowania.
| Kod modelu | Opis | Przykład |
|---|---|---|
| SAMOCHÓD | Seria rezystorów trapezowych z powłoką aluminiową | SAMOCHÓD |
| 1500 W | Moc znamionowa | 1500 W |
| 27R | Oporność znamionowa | 27 Ω |
| J | Tolerancja oporu | J = ±5% (opcjonalnie: H = ±3%, K = ±10%) |
| Parametr | Specyfikacja |
|---|---|
| Zakres mocy | 50 W--6 kW |
| Napięcie robocze | ≤1200 V |
| Zakres oporu | 0,01 Ω-120 kΩ |
| Tolerancja oporu | ±3% / ±5% / ±10% |
| Ocena ochrony | IP00 |
| Współczynnik temperaturowy (TCR) | ≤300 ppm/°C |
| Ocena ognioodporności | UL94V-2 |
| Standard | GB/T 5792 |
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Napięcie wytrzymywane dielektrykiem | 2500VAC / 50Hz / 60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkotrwałe przeciążenie | 10× moc znamionowa przez 5 sekund | Brak widocznych uszkodzeń |
| Załaduj życie | Praca cykliczna (10 s wł. / 90 s wył.) | > 9000 godzin |
| Odporność na wilgoć i ciepło | 40°C ±2°C, 90–95% wilgotności względnej, 100 godz | ΔR ≤ ±(1%R + 0,05 Ω) |
| Szybkie cykle temperaturowe | -55°C / 55°C / 155°C, 15 minut każdy, 5 cykli | ΔR ≤ ±(2%R + 0,05 Ω) |
| Odporność na ciepło | 350°C przez 2 godziny | Brak widocznych przebarwień i uszkodzeń |
| Współczynnik temperaturowy | Obciążenie znamionowe a odporność na zimno | <300 ppm/°C |
| Odporność na ogień | 10× moc znamionowa przez 5 minut | Brak zapłonu i otwartego płomienia |
| Charakterystyczny | Warunki testu | Wydajność |
|---|---|---|
| Siła terminala | 45N / 30s | Brak poluzowań i widocznych uszkodzeń |
| Odporność na wibracje | 5-200 Hz, 1 g, 98 m/s² | Brak widocznych uszkodzeń konstrukcyjnych |
| Odporność na ciepło lutowania | Zaciski zanurzone w lutowiu o temperaturze 350±5°C na 3 sekundy | ΔR ≤ ±(1%R + 0,05 Ω) |
| Wygląd | Kontrola wizualna | Brak widocznych uszkodzeń, wyraźne oznaczenie |
| Lutowalność | Zaciski zanurzone w lutowiu o temperaturze 235±5°C na 5 sekund | Pokrycie lutowane ≥95% |
| Element porównawczy | Trapezowy rezystor platerowany aluminium | Konwencjonalny prostokątny rezystor w obudowie aluminiowej |
|---|---|---|
| Projekt obudowy | Profil trapezowy zwiększa powierzchnię odprowadzania ciepła i efektywność przepływu powietrza | Standardowa prostokątna obudowa z mniejszą powierzchnią chłodzącą |
| Zarządzanie ciepłem | Konstrukcja wypełniona kwarcem szybko przenosi ciepło do aluminiowej obudowy, zapewniając bardziej stabilną temperaturę pracy | Rozpraszanie ciepła zależy głównie od powierzchni obudowy, co skutkuje niższą sprawnością cieplną |
| Stabilność montażu | Szeroka podstawa zapewnia doskonałą stabilność mechaniczną sprzętu podatnego na wibracje | Węższa podstawa zapewnia niższą odporność na wibracje |
| Ochrona Środowiska | W pełni uszczelniona konstrukcja jest odporna na kurz, wilgoć, utlenianie i zanieczyszczenia mechaniczne | Standardowe uszczelnienie zapewnia ograniczoną ochronę w trudnych warunkach przemysłowych |
| Wysoka odporność | Dostępne wartości rezystancji do 120 kΩ przy stabilnej wydajności | Opcje o wysokiej odporności są na ogół bardziej ograniczone |
Odp.: Trapezowa aluminiowa obudowa zwiększa zewnętrzną powierzchnię chłodzącą i poprawia naturalny przepływ powietrza wokół rezystora. Zapewnia również szerszą podstawę montażową dla lepszej stabilności mechanicznej, dzięki czemu nadaje się do ciężkich urządzeń przemysłowych.
O: Tak. Hermetyzacja wypełniona kwarcem skutecznie przenosi ciepło wewnętrzne do aluminiowej obudowy, dzięki czemu rezystor może wytrzymać powtarzające się cykle hamowania i krótkotrwałe przeciążenia, zachowując jednocześnie niezawodne działanie.
O: Tak. Na życzenie można zintegrować opcjonalne wbudowane wyłączniki termiczne lub czujniki temperatury, aby zapewnić dodatkową ochronę przed przegrzaniem w zastosowaniach bez nadzoru lub w zastosowaniach o krytycznym znaczeniu dla bezpieczeństwa.
Odp.: Tak, pod warunkiem, że wszystkie rezystory mają identyczne specyfikacje. Aby zapewnić równomierny rozkład obciążenia i długoterminową niezawodność, należy zachować jednolitą wentylację, zrównoważone okablowanie i odpowiednie odprowadzanie ciepła.
- Profesjonalny producent rezystorów mocy z wieloletnim doświadczeniem w energoelektronice przemysłowej.
- Dostosowanie OEM i ODM pod kątem rezystancji, mocy znamionowej, wymiarów, zacisków i opcji montażu.
- Ścisła kontrola jakości obejmująca kompleksowe testy elektryczne i mechaniczne przed wysyłką.
- Szybka produkcja i stabilne dostawy zarówno modeli standardowych, jak i projektów niestandardowych.
- Wsparcie techniczne pomagające klientom wybrać najbardziej odpowiednie rozwiązanie rezystorowe dla ich zastosowania.
