Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

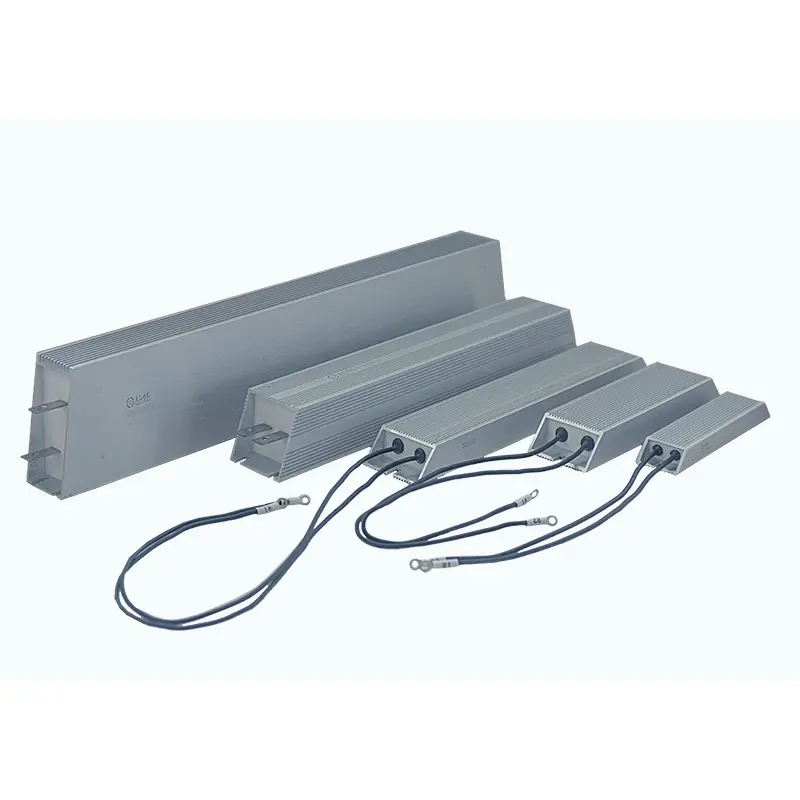

Rezystor aluminiowy DUFEW o niestandardowym kształcie to rozwiązanie inżynieryjne opracowane dla urządzeń przemysłowych wymagających specjalnych wymiarów instalacyjnych, unikalnych konstrukcji montażowych lub niestandardowych kierunków prowadzenia przewodów.
W przeciwieństwie do standardowych rezystorów aluminiowych o stałych wymiarach, ten dostosowany do indywidualnych potrzeb rezystor mocy może być wyprodukowany zgodnie z rzeczywistym układem sprzętu, w tym kształtem obudowy, otworami montażowymi, położeniem zacisków i kierunkiem wyjścia przewodu.
Dzięki mocy znamionowej od 50 W do 6 kW, wartościom rezystancji od 0,01 Ω do 120 kΩ i opcjom tolerancji ± 3%, ± 5% i ± 10%, DUFEW zapewnia elastyczne rozwiązania rezystorów OEM do systemów automatyki, sprzętu sterującego silnikami, systemów transportowych i specjalnych zastosowań przemysłowych.
Dopasowując konstrukcję rezystora do istniejącej przestrzeni instalacyjnej, klienci mogą uniknąć przeprojektowywania szafy, zmniejszyć koszty modyfikacji i uprościć integrację sprzętu.
Rezystory standardowe są przeznaczone do standardowych układów wyposażenia. Jednakże wiele maszyn przemysłowych, pojazdów specjalnych i niestandardowych systemów sterowania ma ograniczoną przestrzeń wewnętrzną lub nieregularne pozycje montażowe.
DUFEW opracowuje niestandardowe rezystory platerowane aluminium, aby sprostać tym wyzwaniom.
| Funkcja | Korzyści dla klienta |
|---|---|
| Niestandardowa geometria obudowy | Pasuje do nieregularnych przestrzeni sprzętowych bez modyfikacji konstrukcyjnych |
| Regulowane otwory montażowe | Montaż bezpośredni bez dodatkowych wsporników |
| Elastyczny kierunek wyjścia przewodu | Pozwala uniknąć zakłóceń w okablowaniu wewnątrz szaf sterowniczych |
| Całkowicie uszczelniona konstrukcja aluminiowa | Chroni elementy oporowe przed kurzem, wilgocią i wibracjami |
| Zoptymalizowana technologia napełniania termicznego | Zapewnia równomierne przekazywanie ciepła i zapobiega miejscowemu przegrzaniu |
| Wsparcie inżynieryjne OEM | Dostarcza niestandardowe rozwiązania od prototypu po masową produkcję |
DUFEW zapewnia niestandardowe projekty obudów aluminiowych w oparciu o rysunki klienta, wymagania instalacyjne i warunki rozmieszczenia sprzętu. Konstrukcję obudowy można dostosować do złożonych środowisk instalacyjnych, w tym konfiguracji w kształcie litery L, konstrukcji przesuniętych, konstrukcji wielokątnych, specjalnych kształtów wycięć i niestandardowych podstaw montażowych.
To elastyczne podejście do projektowania umożliwia bezpośrednią integrację rezystora z kompaktowymi przestrzeniami sprzętowymi lub systemami o ograniczonej powierzchni instalacyjnej, redukując dodatkowe prace modyfikacyjne podczas montażu.
Konstrukcję montażową można modyfikować w zależności od konkretnych wymagań sprzętowych, w tym rozstawu otworów, głębokości wgłębienia, liczby uch montażowych i kątów wsporników.
Optymalizując interfejs montażowy podczas produkcji, DUFEW pomaga klientom uniknąć dodatkowych adapterów i osiągnąć szybszą i bardziej niezawodną instalację.
Element rezystora wykonany jest z wysokiej jakości drutu oporowego ze stopu, precyzyjnie nawiniętego na rdzeń izolacyjny odporny na wysoką temperaturę. Po odizolowaniu izolacji mikowej zespół wypełnia się piaskiem kwarcowym i specjalnymi materiałami wiążącymi termicznie wewnątrz aluminiowej obudowy, aby poprawić ogólną stabilność.
Struktura enkapsulacji zapewnia:
- Lepsza przewodność cieplna w porównaniu z izolacją powietrzną
- Stabilna wydajność wymiany ciepła
- Zwiększona zdolność izolacji elektrycznej
- Zmniejszone ryzyko miejscowego przegrzania
Aby spełnić różne wymagania instalacyjne, DUFEW obsługuje wiele konfiguracji zacisków i przewodów, w tym zaciski ze stali nierdzewnej, przewody doprowadzające wysokotemperaturowe, konstrukcje gniazd bocznych i konstrukcje wylotów kątowych.
Te dostosowane opcje połączeń pomagają uniknąć zakłóceń z otaczającymi komponentami i zapewniają większą elastyczność integracji systemu.
| Funkcja projektowa | Przewaga inżynieryjna |
|---|---|
| Obudowa aluminiowa o niestandardowym kształcie | Pasuje do środowisk instalacji sprzętu specjalnego |
| Wypełnienie termiczne piaskiem kwarcowym | Poprawia efektywność odprowadzania ciepła |
| Element nawinięty drutem stopowym | Zapewnia stabilną wydajność rezystancji |
| Całkowicie zamknięta konstrukcja | Zwiększa ochronę przed kurzem i wilgocią |
| Aluminiowy korpus odprowadzający ciepło | Szybko przenosi ciepło wewnętrzne |
| Indywidualny kierunek wylotu | Upraszcza podłączenie elektryczne |
| Parametr | Specyfikacja |
|---|---|
| Typ produktu | Rezystor platerowany aluminium o niestandardowym kształcie |
| Technologia | Rezystor mocy drutowy |
| Moc znamionowa | 50W-6KW |
| Zakres oporu | 0,01 Ω - 120 kΩ |
| Napięcie robocze | ≤1200 V |
| Tolerancja oporu | ±3%, ±5%, ±10% |
| Materiał rdzenia | Materiał izolacyjny odporny na wysokie temperatury |
| Drut oporowy | Drut oporowy ze stopu premium |
| Materiał obudowy | Stop aluminium |
| Materiał wypełniający | Mieszanka termiczna z piasku kwarcowego |
| Współczynnik temperaturowy | ≤300 ppm/℃ |
| Rezystancja izolacji | ≥100MΩ |
| Wytrzymałość dielektryczna | 2500VAC / 60s |
| Ocena płomienia | UL94V-2 |
| Standard | GB-5792 |
| Przedmiot testowy | Warunek testowy | Wydajność |
|---|---|---|
| Wytrzymałość dielektryczna | 2500VAC / 50Hz / 60s | Prąd upływowy ≤10mA |
| Rezystancja izolacji | 1000 V prądu stałego | ≥100MΩ |
| Krótkie przeciążenie | 10-krotność mocy znamionowej przez 5 s | Brak widocznych uszkodzeń |
| Długoterminowa żywotność obciążenia | Cykliczny test działania | >9000h |
| Odporność na wilgoć | 40 ℃ ± 2 ℃ / 90% -95% wilgotności względnej / 100 godz | ΔR≤±(1%R+0,05Ω) |
| Cykl temperaturowy | -55 ℃ / 55 ℃ / 155 ℃ cykli | Stabilna wydajność |
| Odporność na ciepło | 350℃ / 2h | Brak widocznych uszkodzeń |
| Odporność na ogień | 10-krotność mocy znamionowej | Brak spalania |
| Przemysł | Aplikacja |
|---|---|
| Automatyka przemysłowa | Indywidualne obwody hamulcowe i zabezpieczające |
| Systemy serwo | Absorpcja energii i hamowanie dynamiczne |
| Pojazdy elektryczne | Systemy sterowania mocą o ograniczonej przestrzeni |
| Pojazdy specjalne | Indywidualne układy elektryczne |
| Sprzęt testujący | Obciążenia systemów symulacyjnych |
| Energia Odnawialna | Zastosowania związane z wyładowaniem energii |
| Windy i dźwigi | Układy hamulcowe silników |
| Sprzęt morski | Kompaktowe elektryczne systemy sterowania |
Proces dostosowywania rozpoczyna się od szczegółowego przeglądu wymagań klienta, w tym wymiarów montażowych, pozycji montażowej, mocy znamionowej, wartości rezystancji i kierunku przewodu. Specyfikacje te pomagają zdefiniować podstawowe wymagania projektowe dotyczące konstrukcji rezystora.
W oparciu o wymagania aplikacji inżynierowie DUFEW opracowują odpowiednią konstrukcję, oceniając projekt obudowy, wydajność rozpraszania ciepła, konfigurację terminali i technologię napełniania wewnętrznego, aby zapewnić niezawodną integrację ze sprzętem klienta.
Po zatwierdzeniu projektu każdy rezystor jest wytwarzany zgodnie ze znormalizowanymi procedurami produkcyjnymi i przed wysyłką przechodzi testy elektryczne i mechaniczne w celu sprawdzenia wydajności, bezpieczeństwa i niezawodności.
| Porównanie | Indywidualne rozwiązanie | Standardowy rezystor platerowany aluminium |
|---|---|---|
| Projekt obudowy | Elastyczne konstrukcje mieszkaniowe opracowane zgodnie z wymaganiami sprzętowymi | Naprawiono prostokątną konstrukcję obudowy |
| Zgodność instalacji | Można zintegrować z nieregularnymi lub ograniczonymi przestrzeniami instalacyjnymi | Wymaga standardowych warunków montażu |
| Konfiguracja montażu | Otwory montażowe i wsporniki można dostosować w zależności od układu wyposażenia | Stałe wymiary montażowe |
| Układ terminala | Dostępnych jest wiele wskazówek dotyczących terminali i przewodów | Standardowa konfiguracja terminala |
| Integracja sprzętu | Redukuje dodatkowe prace modyfikacyjne podczas instalacji | Może wymagać dostosowania istniejących konstrukcji sprzętu |
| Zakres zastosowań | Nadaje się do maszyn specjalnych i niestandardowych urządzeń przemysłowych | Nadaje się do ogólnych zastosowań przemysłowych |
Niestandardowe rozwiązanie jest zalecane, gdy sprzęt ma ograniczoną przestrzeń instalacyjną, nieregularne pozycje montażowe lub specjalne wymagania dotyczące połączeń. Umożliwia dopasowanie rezystora do istniejących projektów systemów bez większych zmian konstrukcyjnych.
Nie. DUFEW wykorzystuje zoptymalizowane wewnętrzne wypełnienie i struktury termotransferowe, aby utrzymać równomierną dystrybucję ciepła i zmniejszyć ryzyko miejscowego przegrzania podczas pracy.
DUFEW obsługuje dostosowywanie w oparciu o wymagania aplikacji, w tym:
- Kształt obudowy
- Wymiary montażowe
- Moc znamionowa
- Wartość rezystancji
- Typ terminala
- Kierunek wiodący
- Struktura instalacji
Modele standardowe nadają się do typowych środowisk instalacyjnych, natomiast projekty niestandardowe zapewniają większą elastyczność w przypadku sprzętu o specjalnych ograniczeniach przestrzennych, wymaganiach montażowych lub układach okablowania.
