Oferujemy kompleksową ofertę obejmującą rezystory, jednostki hamujące, reaktory, filtry mocy i transformatory, z pełnymi opcjami dostosowywania w celu spełnienia różnorodnych wymagań aplikacji.

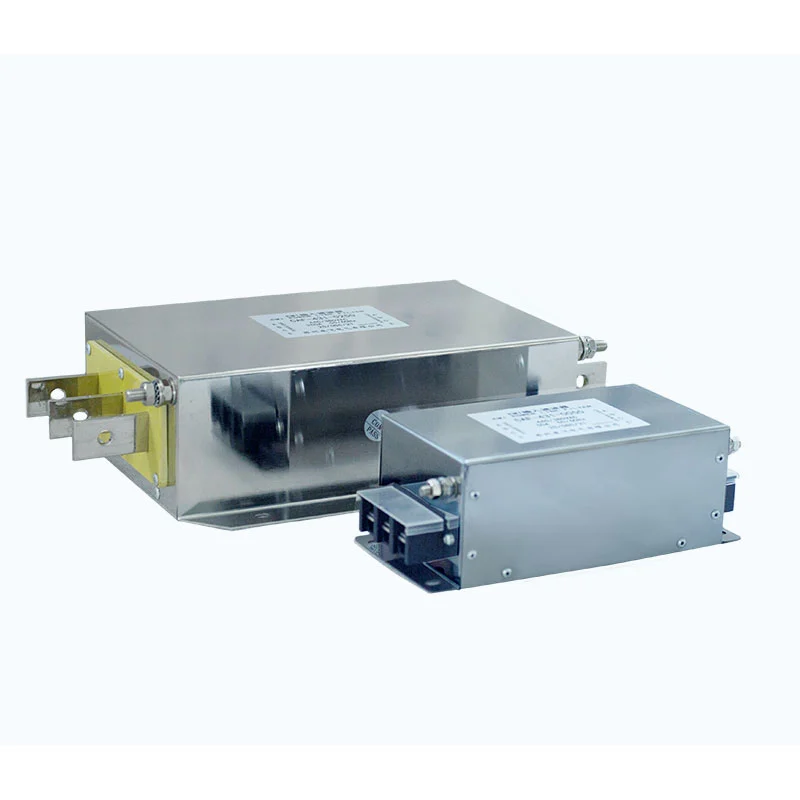

Filtr zakłóceń elektromagnetycznych zawiera wielostopniową sieć filtrowania dolnoprzepustowego składającą się z dławika trybu wspólnego, kondensatorów X, kondensatorów Y i rezystorów.
Dławik sygnału wspólnego wykorzystuje dwa przewodniki nawinięte na tym samym rdzeniu magnetycznym i charakteryzuje się wysoką impedancją w stosunku do zakłóceń sygnału wspólnego. Kondensatory X są połączone w poprzek przewodów liniowych, aby stłumić zakłócenia w trybie różnicowym, natomiast kondensatory Y są połączone między liniami zasilającymi a masą, aby zapewnić ścieżkę dla szumu wspólnego o wysokiej częstotliwości do masy.
Komponenty te współpracują ze sobą, aby zapewnić szerokopasmowe tłumienie zakłóceń elektromagnetycznych. Wielostopniowa struktura filtrowania jest zoptymalizowana zgodnie z charakterystyką częstotliwości zakłócającej powszechnie spotykaną w zastosowaniach z przemiennikami częstotliwości.
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Częstotliwość robocza | 50 Hz / 60 Hz / do 500 Hz |
| Prąd znamionowy | 5A-1600A |
| Wytrzymałość dielektryczna | Linia do linii: 1500 V prądu stałego, 60 s; Linia-ziemia: 2500 V DC, 60 s |
| Rezystancja izolacji | >100MΩ przy 1000VDC |
| Przeciążalność | 1,4 × prąd znamionowy przez 1 minutę, z przerwami co najmniej 15-minutowymi |
| Maksymalna długość kabla | 400m dla kabla ekranowanego; 300m dla kabla nieekranowanego |
| Ocena ochrony | IP00/IP20 |
| Klasa izolacji | T40 / F (155°C) |
| Ocena ognioodporności | UL94 V-2 |
| Norma produktu | GB/T 15287/8 |
- Tłumienie trybu wspólnego i trybu różnicowego: Sieć filtrująca została zaprojektowana tak, aby tłumić zakłócenia elektromagnetyczne zarówno w trybie wspólnym, jak i w trybie różnicowym.
- Dwukierunkowe tłumienie zakłóceń elektromagnetycznych: Filtr może tłumić zakłócenia przemieszczające się pomiędzy zasilaczem a podłączonym sprzętem, pomagając zredukować niepożądane przenoszenie szumów w obu kierunkach.
- Zgodność z aplikacjami VFD: Zaprojektowany dla systemów napędów o zmiennej częstotliwości, gdzie zakłócenia elektromagnetyczne związane z przełączaniem i szum przewodzony wymagają dodatkowego tłumienia.
- Filtrowanie wielostopniowe: Połączenie dławika w trybie wspólnym, kondensatorów X, kondensatorów Y i elementów rezystancyjnych zapewnia wielostopniową wydajność filtrowania.
- Szeroki zakres parametrów elektrycznych: Opcje napięcia znamionowego od 220 VAC do 1140 VAC i opcje prądu znamionowego od 5 A do 1600 A obsługują szeroką gamę zastosowań w energetyce przemysłowej.
- Konstrukcja o niskim prądzie upływowym: Konstrukcja filtrująca została zaprojektowana z uwzględnieniem wymagań dotyczących prądu upływowego i uziemienia systemu.
- Zastosowania z długimi kablami: Dostępne są odpowiednie konfiguracje dla systemów VFD wykorzystujących długie kable silnika, w zależności od rzeczywistych warunków napędu, kabla, silnika i instalacji.
- Wybór niestandardowy: Dufew Electric może ocenić napięcie znamionowe, prąd, częstotliwość, długość kabla, warunki instalacji i inne parametry aplikacji w celu doboru produktu.
Filtr zakłóceń elektromagnetycznych nadaje się do zastosowań przemysłowych, w których ważna jest kompatybilność elektromagnetyczna i jakość energii, w tym:
1. Urządzenia przemysłowe z rygorystycznymi wymaganiami dotyczącymi kompatybilności elektromagnetycznej.
2. Systemy wykorzystujące wiele napędów VFD, w których należy kontrolować zakłócenia elektromagnetyczne pomiędzy napędami.
3. Zastosowania wejściowe VFD, w których zakłócenia przewodzone lub promieniowane mogą wpływać na sieć energetyczną lub pobliski sprzęt.
4. Systemy VFD narażone na zakłócenia elektryczne, zakłócenia harmoniczne lub nadmierny szum elektromagnetyczny.
5. Urządzenia przemysłowe wymagające dodatkowego zabezpieczenia przed nieprawidłową pracą związaną z zakłóceniami.
6. Urządzenia do produkcji przemysłowej i automatyki.
7. Energia odnawialna i systemy magazynowania energii wykorzystujące urządzenia energoelektroniczne.
8. Silnikowe układy napędowe z długimi kablami lub wymagającymi środowiskami elektromagnetycznymi.
Wybór filtra zakłóceń elektromagnetycznych wymaga czegoś więcej niż tylko dopasowania napięcia i prądu. Filtr należy ocenić pod kątem kompletnego układu elektrycznego, konfiguracji sprzętu i środowiska instalacji, aby upewnić się, że wybrana specyfikacja jest odpowiednia do zamierzonego zastosowania.
Dufew Electric może pomóc w ocenie technicznej w oparciu o napięcie i prąd znamionowy, częstotliwość roboczą, moc znamionową falownika, zakłócenia w trybie wspólnym i różnicowym, długość kabla silnika, konfigurację kabla ekranowanego lub nieekranowanego, warunki uziemienia, przestrzeń instalacyjną, wymagania termiczne, środowisko elektromagnetyczne oraz rysunki klienta lub specyfikacje techniczne.
W przypadku projektów niestandardowych klienci mogą dostarczyć specyfikacje elektryczne, rysunki techniczne, próbki fizyczne, informacje o sprzęcie lub warunki zastosowania do oceny inżynierskiej. W oparciu o te wymagania Dufew Electric może dostarczać standardowe produkty lub opracowywać konfiguracje filtrów dostosowane do konkretnego zastosowania.
Wybierz napięcie znamionowe i prąd znamionowy filtra zgodnie z mocą znamionową falownika i środowiskiem elektromagnetycznym. Ogólną wskazówką dotyczącą wyboru jest to, że prąd znamionowy filtra można wybrać na poziomie około 1,2–1,5-krotności prądu znamionowego urządzenia, w zależności od rzeczywistego zastosowania i zaleceń producenta. Napięcie znamionowe filtra musi odpowiadać napięciu roboczemu VFD.
Sprawdź obudowę pod kątem uszkodzeń, sprawdź, czy zaciski są nienaruszone i upewnij się, że oznaczenia i specyfikacje produktu są wyraźnie widoczne.
Zainstaluj filtr w punkcie wejścia zasilania urządzenia lub po stronie wejściowej źródła zakłóceń, takiego jak VFD, i umieść go jak najbliżej chronionego sprzętu.
W przypadku montażu na metalowej szafie sterowniczej należy zapewnić wystarczający kontakt metal-metal pomiędzy obudową filtra a szafką, aby zapewnić odprowadzanie ciepła i ekranowanie elektromagnetyczne.
Do zamocowania filtra wewnątrz szafy sterowniczej lub na płycie montażowej należy wykorzystać wyznaczone otwory montażowe. Upewnij się, że filtr jest solidnie zainstalowany i że odpowiednio uwzględniono wymagania dotyczące dopasowania impedancji i uziemienia.
Podłącz filtr szeregowo pomiędzy zasilaniem a wejściem VFD zgodnie ze schematem połączeń. Nie zamieniaj zacisków wejściowych i wyjściowych.
Zacisk uziemiający musi być niezawodnie podłączony do uziemienia ochronnego. Utrzymuj połączenie uziemiające tak krótkie, jak to możliwe; zaleca się stosowanie przewodu uziemiającego o długości nie większej niż 30 cm.
Nie wiązać przewodów wejściowych filtra razem z przewodami po stronie obciążenia lub przewodami wyjściowymi. Może to zwiększyć sprzężenie elektromagnetyczne pomiędzy stroną wejściową i wyjściową i znacznie zmniejszyć zdolność filtra do tłumienia zakłóceń elektromagnetycznych.
Okablowanie wejściowe i wyjściowe należy poprowadzić oddzielnie, aby zminimalizować niepożądane sprzężenia.
Po potwierdzeniu, że wszystkie połączenia są prawidłowe, włącz system i monitoruj stan pracy VFD. Sprawdź, czy osiągnięto oczekiwaną redukcję zakłóceń elektromagnetycznych i nietypowych warunków pracy.
| Współczynnik porównawczy | Zintegrowany kompozytowy filtr EMI firmy Dufew | Konwencjonalny prosty filtr |
|---|---|---|
| Struktura filtrowania | Multi-stage filtering using a combination of common-mode choke, X capacitors, Y capacitors, and resistive elements | Zwykle opiera się na prostszej jednostopniowej strukturze indukcyjnej |
| Tłumienie EMI | Zaprojektowany, aby eliminować zakłócenia zarówno w trybie wspólnym, jak i w trybie różnicowym | Tłumienie zakłóceń o wysokiej częstotliwości może być ograniczone w zależności od konstrukcji filtra |
| Zarządzanie ciepłem | Zintegrowany projekt konstrukcyjny może wspierać bardziej zorganizowane rozmieszczenie komponentów i zarządzanie ciepłem | Stężenie składników może zwiększać miejscową akumulację ciepła w warunkach ciągłego dużego obciążenia |
| Instalacja | Zintegrowana konfiguracja filtra może uprościć montaż i podłączenie elektryczne | Oddzielne elementy filtrujące mogą wymagać dodatkowego montażu i okablowania |
| Zarządzanie materiałami | Jedna zintegrowana jednostka może uprościć kodowanie materiałów i zarządzanie zapasami | Wiele komponentów może zwiększyć liczbę elementów materialnych |
| Zakres zastosowań | Nadaje się do systemów VFD i środowisk przemysłowych o wysokich wymaganiach EMI | Bardziej odpowiedni do stosunkowo prostych zastosowań, w zależności od środowiska elektrycznego |
Dufew Electric to chiński producent i dostawca komponentów energoelektroniki, posiadający możliwości produkcyjne obejmujące rezystory przemysłowe, układy hamulcowe, reaktory, filtry EMI, filtry mocy, transformatory i niestandardowe komponenty elektryczne. W przypadku filtrów zakłóceń elektromagnetycznych produkcja i kontrola są przeprowadzane zgodnie ze specyfikacjami produktu, obowiązującymi wymaganiami technicznymi i wymaganiami klienta.
Proces produkcyjny obejmuje wybór materiałów, montaż komponentów, testy elektryczne, weryfikację wydajności, kontrolę końcową, pakowanie i wysyłkę. Kluczowe kontrole jakości mogą obejmować:
- Weryfikacja napięcia i prądu znamionowego
- Badanie rezystancji izolacji
- Badanie wytrzymałości dielektrycznej
- Testowanie wydajności elektrycznej
- Kontrola wizualna i wymiarowa
- Terminal and connection inspection
- Końcowa kontrola produktu
Specyfikacje produktów i wymagania kontrolne są kontrolowane w trakcie całej produkcji, aby utrzymać stałą wydajność elektryczną i jakość produktu. Można również dostarczyć protokoły testów i dokumentację techniczną specyficzne dla produktu, zgodnie z wymaganiami projektu.
Dufew Electric utrzymuje odpowiednie certyfikaty jakości, dokumentację produktu i zapisy testów, aby wspierać ocenę klientów i wymagania dotyczące zamówień.
Odpowiednie certyfikaty i dokumenty techniczne można udostępnić do przeglądu w zależności od konkretnego produktu, projektu i wymagań klienta.
Jako dostawca komponentów energoelektroniki w Chinach, Dufew Electric obsługuje międzynarodowe zamówienia B2B, począwszy od wyboru produktu i oceny próbek, poprzez produkcję, kontrolę, pakowanie i wysyłkę.
Typowe ustalenia dotyczące dostawy można koordynować w zależności od wielkości zamówienia, wymiarów produktu, miejsca docelowego, czasu realizacji i wymagań klienta.
Dostępne opcje logistyczne mogą obejmować:
- Fracht morski: Nadaje się do regularnych i dużych zamówień międzynarodowych.
- Transport lotniczy: Nadaje się do pilnych przesyłek, próbek i zamówień o mniejszej objętości.
- Dostawa ekspresowa: Nadaje się do próbek technicznych i małych paczek, gdzie wymagana jest szybsza dostawa.
- Spedytor wyznaczony przez klienta: Dufew Electric może w razie potrzeby koordynować wysyłkę z wyznaczonym przez klienta dostawcą usług logistycznych.
Opakowania eksportowe można ułożyć zgodnie ze strukturą produktu i wymaganiami transportowymi, aby pomóc chronić komponenty elektryczne podczas przeładunku i transportu międzynarodowego.
Dufew Electric koncentruje się na komponentach elektroniki mocy, w tym rezystorach, układach hamulcowych, reaktorach, filtrach zakłóceń elektromagnetycznych, filtrach mocy i transformatorach.
Wybór produktu można ocenić na podstawie parametrów elektrycznych, charakterystyki VFD, długości kabla, środowiska elektromagnetycznego, warunków instalacji i innych wymagań systemowych.
Dufew obsługuje niestandardowe specyfikacje elektryczne, konfiguracje, rysunki, próbki i wymagania specyficzne dla aplikacji, podlegające ocenie inżynieryjnej.
Produkcja obejmuje kontrolę materiałów, kontrolowany montaż, testy elektryczne, kontrolę końcową i dokumentację produktu zgodnie z obowiązującymi wymaganiami.
Dufew Electric wspiera producentów sprzętu, integratorów systemów, dystrybutorów, klientów OEM i użytkowników przemysłowych w zakresie dostaw produktów i międzynarodowej koordynacji logistyki.
Jego sieć filtrująca tłumi niepożądany szum przemieszczający się pomiędzy zasilaczem a podłączonym sprzętem, pomagając zredukować zarówno przychodzące, jak i wychodzące zakłócenia elektromagnetyczne.
Tak, gdy wymagane jest dodatkowe tłumienie zakłóceń elektromagnetycznych. Dławiki usuwają przede wszystkim harmoniczne prądu i zakłócenia mocy, natomiast filtry EMI skupiają się na szumie elektromagnetycznym. Mogą się więc wzajemnie uzupełniać.
Nie. Przewodniki są izolowane elektrycznie, a jednocześnie mają ten sam rdzeń magnetyczny. Podczas normalnej pracy w trybie różnicowym ich strumienie magnetyczne w dużym stopniu znoszą się nawzajem.
Nie. Kondensatory X są stosowane w przewodach liniowych w przypadku szumu w trybie różnicowym, natomiast kondensatory Y łączą się między liniami zasilającymi a masą w przypadku szumu w trybie wspólnym. Mają różne wymagania dotyczące bezpieczeństwa i izolacji.
Dufew Electric produkuje komponenty energoelektroniki do napędów silników, automatyki przemysłowej, energii odnawialnej, magazynowania energii i systemów sterowania mocą. Dzięki wsparciu inżynieryjnemu, kontrolowanej produkcji, testom elektrycznym, dostosowywaniu i globalnym możliwościom dostaw B2B zapewniamy niezawodne rozwiązania dostosowane do różnorodnych wymagań przemysłowych.
Skontaktuj się z firmą Dufew Electric w sprawie wyboru produktu, specyfikacji technicznych, dostosowania, próbek i dostaw międzynarodowych.
